ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ПАРАМЕТРЫ:
р = 25,01 МПа (255 кгс/см2), t = 545 °С;
р = 13,73 МПа (140 кгс/см2), t = 560 °С;
р = 4,02 МПа (41 кгс/см2), t = 545 °С
ШТУЦЕРЫ ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.462.10-82
Срок действия стандартов не
ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч
ОСТ 108.462.10-82
ОТРАСЛЕВОЙ СТАНДАРТ
|
КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.462.10-82Взамен |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на штуцеры трубопроводов тепловых электростанций с абсолютным давлением и температурой пара:
p = 25,01 МПа (255 кгс/см2), t = 545 °С;
p = 13,73 МПа (140 кгс/см2), t = 560 °С;
p = 13,73 МПа (140 кгс/см2), t = 545 °С;
p = 13,73 МПа (140 кгс/см2), t = 515 °С;
p = 4,02 МПа (41 кгс/см2), t = 545 °С.

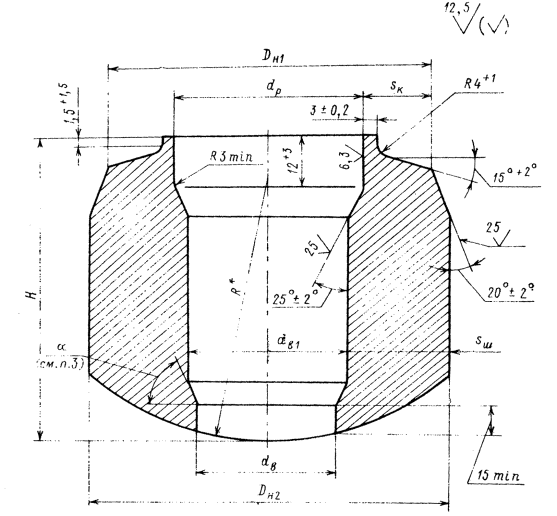

2. Конструкция, размеры и материал штуцеров должны соответствовать указанным на чертеже и в таблице.
3. Угол α не регламентируется.
4. Предельные, отклонения размера DH2: для исполнений 12, 16 и 17 - по ТУ 14-3-460, для остальных - плюс 2 мм.
5. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.
6. Радиус обточки штуцера R* уточняется техническим процессом исходя из обеспечения угла раскрытия кромок разделки 50° ± 5°.
7. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.
8. Пример условного обозначения штуцера исполнения 09 с условным проходом Dy = 150 мм:
ШТУЦЕР 150 09 ОСТ 108.462.10.
9.Пример маркировки: 09 ОСТ 108.462.10
Размеры, мм
|
Условный проход Dy |
Присоединяемая труба |
DH1 |
DH2 |
dв |
dв1 |
dp |
R* |
H (пред. откл. ± 5) |
Sш |
Sк |
Материал (марка, ГОСТ, ТУ) |
Масса, кг |
|||||||
|
Наружный диаметр |
Толщина стенки |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
|||||||||
|
p = 25,01 МПа (255 кгс/см2), t = 545 °С |
|||||||||||||||||||
|
(01) |
65 |
108 |
22 |
116 |
± 1 |
120 |
50 |
+ 0,62 |
56 |
+ 0,46 |
67 |
+ 0,46 |
95 |
150 |
29,0 |
23,3 |
Сталь 12Х1МФ ТУ 14-1-3987 Гр. IIТ ОСТ 108.030.113 |
10,5 |
|
|
02 |
100 |
159 |
32 |
166 |
180 |
71 |
+ 0,74 |
79 |
97 |
+ 0,54 |
145 |
180 |
48,0 |
33,3 |
29,0 |
||||
|
03 |
155 |
200 |
32,2 |
||||||||||||||||
|
04 |
125 |
194 |
38 |
203 |
210 |
90 |
+ 0,87 |
98 |
+ 0,54 |
120 |
150 |
220 |
53,0 |
40,1 |
Сталь 15Х1М1Ф ТУ 14-1-1529 |
46,8 |
|||
|
05 |
180 |
230 |
Сталь 12Х1МФ ТУ 14-1-3987 Гр. IIТ ОСТ 108.030.113 |
48,9 |
|||||||||||||||
|
06 |
150 |
245 |
48 |
253 |
260 |
120 |
125 |
+ 0,63 |
151 |
+ 0,63 |
280 |
65,0 |
49,8 |
Сталь 15Х1М1Ф ТУ 14-1-1529 |
89,7 |
||||
|
07 |
280 |
230 |
74,5 |
Сталь 12Х1МФ ТУ 14-1-3987 Гр. IIТ ОСТ 108.030.113 |
108,0 |
||||||||||||||
|
p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С |
|||||||||||||||||||
|
08 |
100 |
133 |
20 |
136 |
± 1 |
154 |
84 |
+ 0,87 |
90 |
+ 0,54 |
94 |
+ 0,54 |
190 |
180 |
29,0 |
17,6 |
Сталь 12Х1МФ ТУ 14-1-3987 Гр. IIT ОСТ 108.030.113 |
17,5 |
|
|
p = 13,73 МПа (140 кгс/см2), t = 560 °С |
|||||||||||||||||||
|
09 |
150 |
219 |
32 |
219 |
± 1 |
241 |
150 |
+ 1,0 |
154 |
+ 0,63 |
156 |
+ 0,63 |
190 |
210 |
42,0 |
28,0 |
Сталь 15Х1М1Ф ТУ 14-3-460 |
42,6 |
|
|
10 |
200 |
273 |
36 |
280 |
± 1 |
280 |
155 |
167 |
+ 0,63 |
203 |
+ 0,72 |
200 |
250 |
50,0 |
31,5 |
Сталь 15Х1М1Ф ТУ 14-1-1529 |
74 |
||
|
p = 13,73 МПа (140 кгс/см2), t = 545 °С |
|||||||||||||||||||
|
11 |
175 |
219 |
28 |
219 |
± 1 |
240 |
150 |
+ 1,0 |
154 |
+ 0,63 |
164 |
+ 0,63 |
190 |
210 |
40,0 |
24,0 |
Сталь 15Х1М1Ф ТУ 14-3-460 |
42,6 |
|
|
p = 13,73 МПа (140 кгс/см2), t = 515 °С |
|||||||||||||||||||
|
(12) |
100 |
133 |
14 |
133 |
± 1 |
155 |
100 |
+ 0,87 |
103 |
+ 0,54 |
106 |
+ 0,54 |
140 |
120 |
23,0 |
11,5 |
Сталь 12Х1МФ ТУ 14-3-460 |
10,0 |
|
|
(13) |
190 |
Сталь 15Х1М1Ф ТУ 14-3-460 |
10.0 |
||||||||||||||||
|
(14) |
125 |
159 |
,6 |
159 |
190 |
120 |
125 |
+ 0,63 |
128 |
+ 0,63 |
220 |
150 |
30,0 |
13,4 |
18.9 |
||||
|
(15) |
150 |
194 |
20 |
194 |
230 |
150 |
+ 1,0 |
154 |
156 |
230 |
36,0 |
16,5 |
26,4 |
||||||
|
(16) |
175 |
219 |
22 |
219 |
245 |
164 |
170 |
176 |
160 |
35,0 |
18,5 |
18,8 |
|||||||
|
p = 4,02 МПа (41 кгс/см2), t = 545 °С |
|||||||||||||||||||
|
17 |
150 |
159 |
8 |
159 |
± 1 |
168 |
130 |
+ 1,0 |
135 |
+ 0,63 |
144 |
+ 0,63 |
220 |
130 |
14,0 |
5,8 |
Сталь 12Х1МФ ТУ 14-3-460 |
8,3 |
|
|
18 |
250 |
273 |
13 |
273 |
300 |
240 |
+ 1,15 |
245 |
+ 0,72 |
248 |
+ 0,72 |
230 |
200 |
25,0 |
9,9 |
Сталь 15Х1М1Ф ТУ 14-3-460 |
36,9 |
||
|
19 |
280 |
||||||||||||||||||
|
20 |
320 |
||||||||||||||||||
|
21 |
365 |
||||||||||||||||||
|
22 |
350 |
377 |
17 |
377 |
404 |
328 |
+ 1,3 |
334 |
+ 0,89 |
345 |
+ 0,89 |
280 |
270 |
32,0 |
13,0 |
85,9 |
|||
|
23 |
320 |
||||||||||||||||||
|
24 |
365 |
||||||||||||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256976 от 09.09.82
4. ВЗАМЕН НО 811-66; ОСТ 24.462.08; ОСТ 24.462.16
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта, подпункта, перечисления, приложения |
|
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.030.113-87 |
|
|
ТУ 14-1-1529-84 |
|
|
ТУ 14-1-3987-85 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
