ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 25,01 МПа (255 кгс/см2), t = 545 °С;

р = 13,73 МПа (140 кгс/см2), t = 560 °С;

р = 13,73 МПа (140 кгс/см2), t = 545 °С;

р = 9,81 МПа (100 кгс/см2), t = 540 °С;

р = 4,02 МПа (41 кгс/см2), t = 545 °С

ШТУЦЕРЫ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.462.08-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.462.08-82

на детали и сборочные единицы


ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕРЫ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.462.08-82

Взамен ОСТ 24.462.01 в части
pном = 255 кгс/см2, t = 545 °С;
pном = 140 кгс/см2, t = 560 °С;
pном = 140 кгс/см2, t = 545 °С;
pном = 140 кгс/см2, t = 540 °С;
pном = 41 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на штуцеры трубопроводов тепловых электростанций.

Стандарт устанавливает конструкцию штуцеров для трубопроводов с абсолютным давлением и температурой пара:

p = 25,01 МПа (255 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 560 °С;

p = 13,73 МПа (140 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 515 °С;

p = 9,81 МПа (100 кгс/см2), t = 540 °С;

p = 4,02 МПа (41 кгс/см2), t = 545 °С.

2. Размеры штуцеров должны соответствовать указанным на черт. 1, 2 и в табл. 1.

3. Материал - сталь марки 12Х1МФ по ГОСТ 20072.

4. Сварку штуцера с трубопроводом - см. черт. 3 и табл. 2.

5. До приварки штуцера к трубопроводу отверстие в трубе сверлить диаметром d. После приварки отверстие в штуцере и трубопроводе рассверлить на размер dв до окончательной сборки трубопровода.

6. Наплавленный металл - по ОСТ 108.940.02.

7. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.

8. Пример условного обозначения штуцера исполнения 03 с условным проходом Dy = 10 мм:

ШТУЦЕР 10 03 ОСТ 108.462.08.

9. Пример маркировки: 03 ОСТ 108.462.08

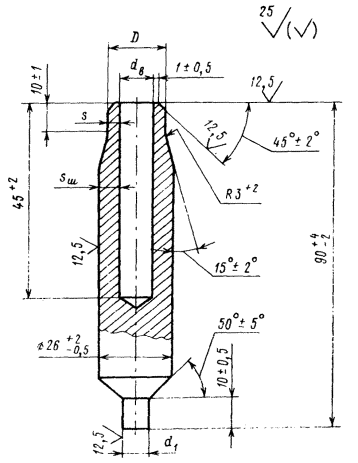

Черт. 1

Остальное - см. черт. 1

Черт. 2

Таблица 1

Размеры, мм

Исполнение

Черт.

Условный проход Dy

Наружный диаметр и толщина стенки присоединяемой трубы

D (пред. откл. + 0,5)

dв

Ответвление в трубопроводе d

d1 (пред. откл. - 0,2)

Sш

S

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

р = 25,01 МПа (255 кгс/см2), t = 545 °С

01

1

10

16×3,5

17

9

+ 0,36

7,5

+ 0,36

7

5,0

3,3

0,22

02

2

15

28×6

29

16

+ 0,43

12,0

+ 0,43

11,5

8,0

5,7

0,71

р = 13,73 МПа (140 кгс/см2), t = 560 °С; р = 13,73 МПа (140 кгс/см2), t = 545 °С; р = 13,73 МПа (140 кгс/см2), t = 515 °С; р = 9,81 МПа (100 кгс/см2), t = 540 °С; р = 4,02 МПа (41 кгс/см2), t = 545 °С

03

1

10

16×2,5

17

11

+ 0,43

8,5

+ 0,36

8

3,5

2,3

0,21

р = 13,73 МПа (140 кгс/см2), t = 560 °С; р = 13,73 МПа (140 кгс/см2), t = 545 °С

04

2

20

28×4,5

29

19

+ 0,52

16,0

+ 0,43

15,5

5,1

3,9

0,67

р = 13,73 МПа (140 кгс/см2), t = 515 °С; р = 9,81 МПа (100 кгс/см2), t = 540 °С; р = 4,02 МПа (41 кгс/см2), t = 545 °С

05

2

20

28×3

29

22

+ 0,52

19,0

+ 0,52

18,5

4,0

2,5

0,63

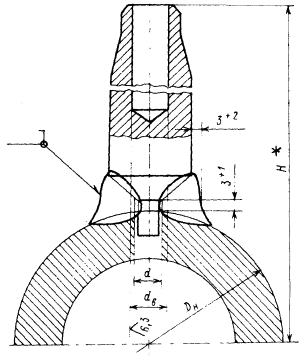

Черт. 3

Таблица 2

мм

DH

H*

DH

H*

DH

H*

DH

Н*

57

110

159

162

273

220

465

315

76

120

194

180

325

245

530

348

108

136

219

192

377

272

630

398

133

150

245

205

426

295

720

442

* Размер для справок.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256955 от 09.09.82

4. ВЗАМЕН ОСТ 24.462.01

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 20072-74

3

ОСТ 24.125.60-89

7

ОСТ 108.030.113-87

7

ОСТ 108.940.02-82

6

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
