ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ПАРАМЕТРЫ:
р = 13,73 МПа (140 кгс/см2), t = 545 °С;
р = 13,73 МПа (140 кгс/см2), t = 560 °С
ПЕРЕХОДЫ ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.318.21-82
Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые
стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч
ОСТ 108.318.21-82
ОТРАСЛЕВОЙ СТАНДАРТ
|
КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.318.21-82Взамен ОСТ 24.318.06 в части |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на обжатые переходы для паропроводов тепловых электростанций.
Стандарт устанавливает конструкцию и основные размеры обжатых переходов для паропроводов с абсолютным давлением и температурой пара:
p = 13,73 МПа (140 кгс/см2), t = 560 °С;
p = 13,73 МПа (140 кгс/см2), t = 545 °С;
p = 13,73 МПа (140 кгс/см2), t = 515 °С.

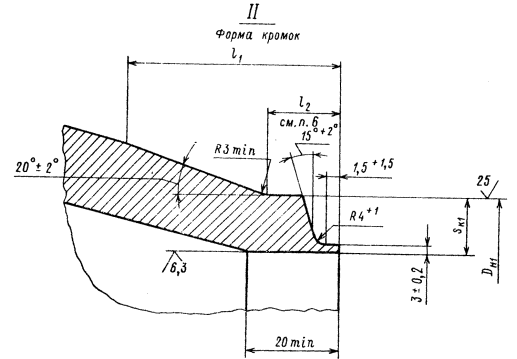

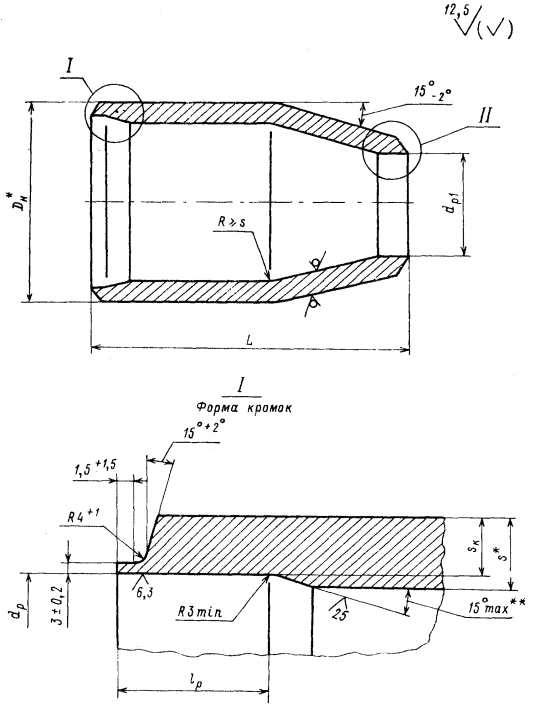

2. Конструкция, размеры и материал должны соответствовать указанным на черт. 1 - 3 и в таблице.
3. Предельные отклонения наружного диаметра и толщины стенки необжатого конца перехода - по ТУ 14-3-460.
4. Технические требования к разделке подготовленных под сварку кромок перехода - по ОСТ 180.940.02.
5. При длине обточки l1 превышающей 50 мм, допускается заканчивать обточку под углом 45°.
6. Рекомендуемые размеры прямых участков l2 уточняются при разработке технологического процесса.
Допускается изготовление подкатанной части без прямых участков.
7. Остальные технические требования - по ОСТ 24.125.60.
8. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.
9. Расточку диаметром dp1 допускается выполнять на длину не менее длины обжатой части перехода с выходом под углом 15° max.
10. Пример условного обозначения перехода исполнения 07 с условными проходами Dy = 200 мм, dy = 175 мм:
ПЕРЕХОД 200×175 07 ОСТ 108.318.21.
11. Пример маркировки: 07 ОСТ 108.318.21
** Для исполнений 01, 06, 07, 10, 14 - 21 допускается угол выхода не более 27°.
Черт. 2

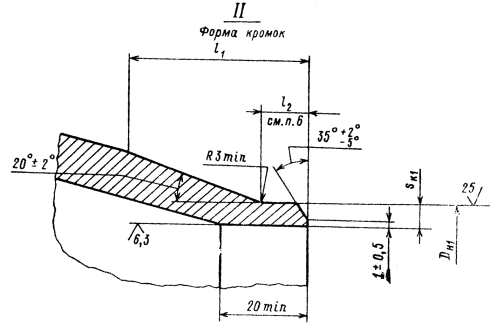

Черт. 3
Размеры, мм
|
Черт. |
Условный проход |
Наружный диаметр и толщина стенки присоединяемых труб |
DH* |
DH1 |
dp |
dp1 |
S* |
Sк |
Sк1 |
L |
lp |
l2 |
Материал (марка, ТУ) |
Масса, кг |
|||||||||
|
Dy |
dy |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||||||||
|
p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С |
|||||||||||||||||||||||
|
01 |
100 |
50 |
133×20 |
76×13 |
133 |
76 |
+ 2 - 1 |
94 |
+ 0,54 |
50 |
+ 0,62 |
20 |
17,3 |
11,5 |
260 |
± 5 |
50 |
+ 5 |
20 |
12Х1МФ ТУ 14-3-460 |
14,6 |
||
|
p = 13,73 МПа (140 кгс/см2), t = 560 °С |
|||||||||||||||||||||||
|
02 |
150 |
100 |
219×32 |
133×20 |
219 |
133 |
+ 2 - 1 |
156 |
+ 0,63 |
94 |
+ 0,54 |
32 |
28,0 |
17,3 |
400 |
± 5 |
60 |
+ 5 |
23 |
12Х1МФ ТУ 14-3-460 |
62,6 |
||
|
03 |
200 |
150 |
273×36 |
219×32 |
273 |
219 |
+ 3 - 1 |
203 |
+ 0,72 |
156 |
+ 0,63 |
36 |
31,5 |
28,0 |
360 |
75 |
22 |
15Х1М1Ф ТУ 14-3-460 |
80,5 |
||||
|
04 |
300 |
377×50 |
377 |
281 |
+ 0,81 |
50 |
44,3 |
580 |
85 |
248,0 |
|||||||||||||
|
05 |
200 |
273×36 |
273 |
+ 4 - 1 |
203 |
+0,72 |
31,5 |
500 |
214,0 |
||||||||||||||
|
p = 13,73 МПа (140 кгс/см2), t = 545 °С |
|||||||||||||||||||||||
|
06 |
175 |
100 |
219×28 |
133×20 |
219 |
133 |
+ 2 - 1 |
164 |
+ 0,63 |
94 |
+ 0,54 |
32 |
24,0 |
17,3 |
380 |
± 5 |
60 |
+ 5 |
20 |
12Х1МФ ТУ 14-3-460 |
59,5 |
||
|
07 |
200 |
175 |
273×32 |
219×28 |
273 |
219 |
+ 3 - 1 |
211 |
+ 0,72 |
164 |
+ 0,63 |
36 |
27,3 |
24,0 |
360 |
65 |
22 |
15Х1М1Ф ТУ 14-3-460 |
80,5 |
||||
|
08 |
250 |
325×38 |
325 |
251 |
+ 0,81 |
45 |
32,3 |
520 |
75 |
172 |
|||||||||||||
|
09 |
200 |
273×32 |
273 |
+ 4 - 1 |
211 |
+ 0,72 |
27,3 |
380 |
125 |
||||||||||||||
|
p = 13,73 МПа (140 кгс/см2), t = 515 °С |
|||||||||||||||||||||||
|
(10) |
100 |
65 |
133×14 |
76×9 |
133 |
76 |
+ 2 - 1 |
106 |
+ 0,54 |
58 |
+ 0,46 |
20 |
11,5 |
8,0 |
260 |
± 5 |
50 |
+ 5 |
15 |
12Х1МФ ТУ 14-3-460 |
15,4 |
||
|
(11) |
125 |
100 |
159×16 |
133×14 |
159 |
133 |
128 |
+ 0,63 |
106 |
+ 0,54 |
16 |
13,4 |
11,5 |
230 |
13,8 |
||||||||
|
(12) |
150 |
194×20 |
194 |
156 |
20 |
16,5 |
300 |
18,0 |
|||||||||||||||
|
(13) |
125 |
159×16 |
159 |
128 |
+ 0,63 |
12,4 |
|
|
|
||||||||||||||
|
p = 13,73 МПа (140 кгс/см2), t = 515 °С |
|||||||||||||||||||||||
|
(14) |
175 |
100 |
219×22 |
133×14 |
219 |
133 |
+ 2 - 1 |
|
+ 0,63 |
106 |
+ 0,54 |
28 |
18,5 |
11,5 |
380 |
± 5 |
50 |
+ 5 |
15 |
12Х1МФ ТУ 14-3-460 |
53,3 |
||
|
(15) |
125 |
159×16 |
159 |
176 |
128 |
+ 0,63 |
13,4 |
340 |
17 |
47,7 |
|||||||||||||
|
(16) |
150 |
194×20 |
194 |
+ 3 - 1 |
|
156 |
16,5 |
280 |
39,3 |
||||||||||||||
|
(17) |
225 |
125 |
273×26 |
159×16 |
273 |
159 |
+ 2 - 1 |
222 |
+ 0,72 |
128 |
32 |
22,5 |
13,4 |
420 |
17 |
15Х1М1Ф ТУ 14-3-460 |
85,0 |
||||||
|
(18) |
150 |
194×20 |
194 |
+ 3 - 1 |
155 |
16,5 |
360 |
70,0 |
|||||||||||||||
|
(19) |
175 |
219×22 |
219 |
176 |
38 |
18,5 |
60 |
20 |
72,9 |
||||||||||||||
|
(20) |
250 |
325×32 |
325 |
263 |
+ 0,81 |
27,0 |
500 |
143,0 |
|||||||||||||||
|
(21) |
225 |
273×26 |
273 |
+ 4 - 1 |
222 |
+ 0,72 |
22,5 |
380 |
108,8 |
||||||||||||||
|
(22) |
350 |
426×38 |
426 |
354 |
+ 0,89 |
31,6 |
540 |
75 |
209,0 |
||||||||||||||
|
(23) |
250 |
325×32 |
325 |
263 |
+ 0,81 |
27,0 |
440 |
22 |
171,0 |
||||||||||||||
* Размеры для справок.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256908 от 09.09.82
4. ВЗАМЕН ОСТ 24.318.06
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта, подпункта, перечисления, приложения |
|
|
ОСТ 24.25.60-89 |
|
|
ОСТ 108.940.02-82 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
