ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ПЕРЕХОДЫ ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.318.20-82
Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые
стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч
ОСТ 108.318.20-82
ОТРАСЛЕВОЙ СТАНДАРТ
|
КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.318.20-82Введен впервые |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на обжатые переходы, изготовляемые из труб по ТУ 14-3-460, для паропроводов тепловых электростанций. Переходы предназначены для соединения между собой паропроводов с различными параметрами среды.
Стандарт устанавливает конструкцию и основные размеры обжатых переходов для паропроводов с абсолютным давлением и температурой пара:
p = 13,73 МПа (140 кгс/см2), t = 560 °С;
p = 13,73 МПа (140 кгс/см2), t = 545 °С;
p = 4,02 МПа (41 кгс/см2), t = 545 °С.

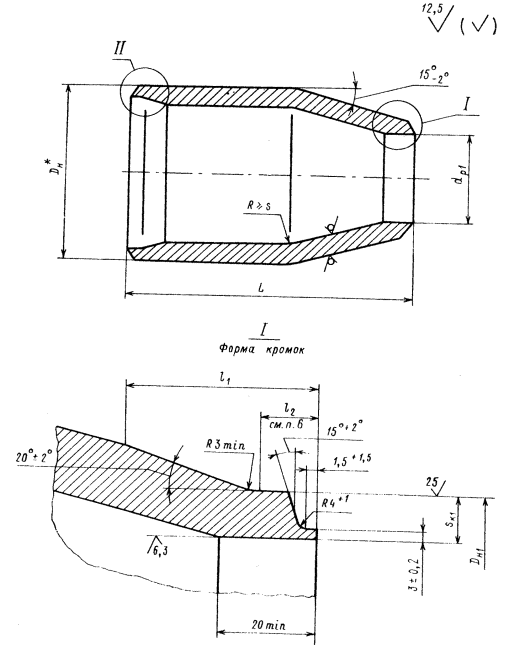

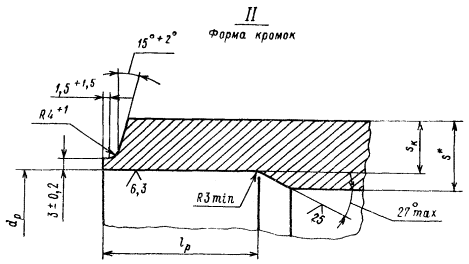

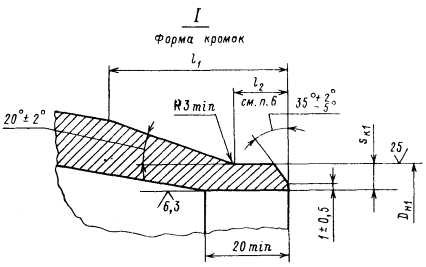

2. Конструкция, размеры и марка стали переходов должны соответствовать указанным на черт. 1 - 5 и в таблице.
3. Предельные отклонения наружного диаметра и толщины стенки необжатого конца перехода - по ТУ 14-3-460.
4. Технические требования к разделке подготовленных под сварку кромок перехода - по ОСТ 108.940.02.
5. При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.
6. Рекомендуемые размеры прямых участков l2 уточняются при разработке технологического процесса.
Допускается изготовление подкатанной части без прямых участков.
7. Остальные технические требования - по ОСТ 24.125.60.
8. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.
9. Расточку диаметром dp1 допускается выполнять на длину не менее длины обжатой части перехода с выходом под углом 27° max.
10. Пример условного обозначения перехода исполнения 02 с условными проходами Dy = 150 мм, dy = 100 мм:
ПЕРЕХОД 150×100 02 ОСТ 108.318.20.
11. Пример маркировки: 02 ОСТ
108.318.20
Черт. 2
Черт. 3
Черт. 4
Черт. 5
Размеры, мм
|
Черт. |
Условный проход |
Наружный диаметр и толщина стенки присоединяемых труб |
DH* |
DH1 |
dp |
dp1 |
S* |
Sк |
Sк1 |
L |
lp |
l2 |
Материал (марка, ТУ) |
Масса, кг |
|||||||||
|
I |
II |
Dy |
dy |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||||||
|
р = 13,73 МПа (140 кгс/см2), t = 560°С; р = 13,73 МПа (140 кгс/см2), t = 545 °С |
|||||||||||||||||||||||
|
(01) |
50 |
32 |
76×13 |
57×12 |
76 |
57 |
+ 2 - 1 |
- |
- |
31 |
+ 0,62 |
13 |
- |
11,0 |
160 |
± 2 |
- |
- |
15 |
12Х1МФ ТУ 14-3-460 |
3,3 |
||
|
р = 13,73 МПа (140 кгс/см2), t = 560 °С |
|||||||||||||||||||||||
|
02 |
150 |
100 |
219×32 |
159×32 |
219 |
159 |
+ 2 - 1 |
156 |
+ 0,63 |
97 |
+ 0,54 |
32 |
28,0 |
27,5 |
400 |
± 5 |
60 |
+ 5 |
25 |
12Х1МФ ТУ 14-3-460 |
62,0 |
||
|
р = 13,73 МПа (140 кгс/смг), t = 545 °С |
|||||||||||||||||||||||
|
03 |
175 |
100 |
219×28 |
159×32 |
219 |
159 |
+ 2 - 1 |
164 |
+ 0,63 |
97 |
+ 0,54 |
32 |
24,0 |
27,5 |
400 |
± 5 |
60 |
+5 |
25 |
12Х1МФ ТУ 14-3-460 |
62,0 |
||
|
р = 4,02 МПа (41 кгс/см2), t = 545 °С |
|||||||||||||||||||||||
|
04 |
65 |
50 |
76×7 |
57×3,5 |
76 |
57 |
+ 3 |
62 |
+ 0,46 |
50 |
+ 0,62 |
13 |
5,0 |
3,2 |
160 |
± 2 |
40 |
+5 |
15 |
12Х1МФ ТУ 14-3-460 |
3,2 |
||
|
05 |
100 |
100 |
133×11 |
108×6 |
133 |
108 |
+ 2 - 1 |
112 |
+ 0,54 |
97 |
+ 0,54 |
20 |
9,1 |
4,6 |
200 |
50 |
11,3 |
||||||
|
(06) |
150 |
159×8 |
133×11 |
159 |
133 |
144 |
+ 0,63 |
112 |
16 |
5,8 |
9,1 |
|
± 5 |
13,0 |
|||||||||
|
07 |
150 |
194×16 |
159×8 |
194 |
159 |
163 |
144 |
+ 0,63 |
20 |
13,5 |
5,8 |
230 |
15Х1М1Ф ТУ 14-3-460 |
21,0 |
|||||||||
|
08 |
200 |
219×18 |
219 |
184 |
+ 0,72 |
28 |
15,0 |
350 |
12Х1МФ ТУ 14-3-460 |
47,1 |
|||||||||||||
|
09 |
250 |
250 |
325×26 |
273×13 |
325 |
273 |
+ 4 - 1 |
275 |
+ 0,81 |
248 |
+ 0,72 |
38 |
21,8 |
9,9 |
15Х1М1Ф ТУ 14-3-460 |
94,8 |
|||||||
* Размеры для справок.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256892 от 09.09.82
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта, подпункта, перечисления, приложения |
|
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.940.02-82 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
