ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ПАРАМЕТРЫ:
р = 25,01 МПа (255 кгс/см2), t = 545 °С
ПЕРЕХОДЫ ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.318.19-82
Срок действия стандартов не
ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч
ОСТ 108.318.19-82
ОТРАСЛЕВОЙ СТАНДАРТ
|
КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.318.19-82Взамен ОСТ 24.318.05, |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на обжатые переходы, изготовляемые из труб из стали марки 15Х1М1Ф по ТУ 14-3-460 для исполнений 1 - 10 и по ТУ 14-3-420 для исполнений 11 - 18, для паропроводов тепловых электростанций.
Стандарт устанавливает конструкцию и основные размеры обжатых переходов для паропроводов с абсолютным давлением пара p = 25,01 МПа (255 кгс/см2) и температурой t = 545 °С.

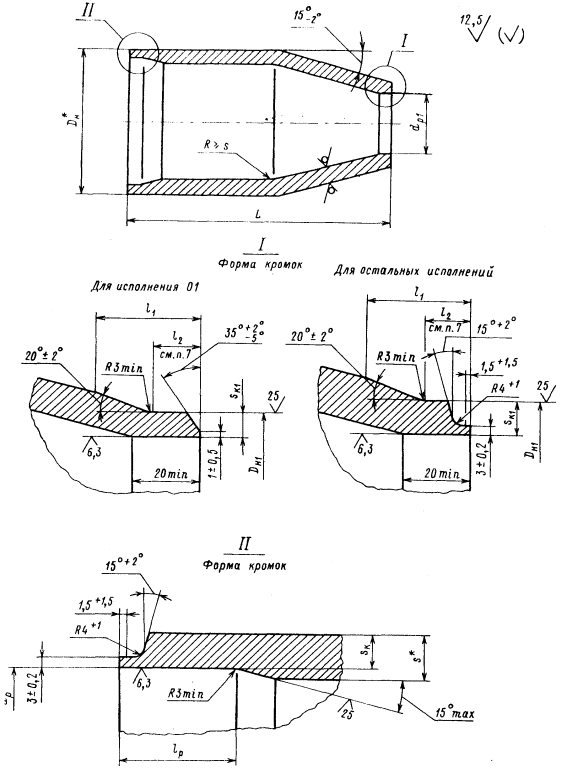

2. Конструкция и размеры переходов должны соответствовать указанным на чертеже и в таблице.
3. Предельные отклонения наружного диаметра и толщины стенки необжатого конца перехода - по ТУ 14-3-460 и ТУ 14-3-420.
4. Технические требования к разделке подготовленных под сварку кромок перехода - по ОСТ 108.940.02.
5. При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.
6. При длине расточки lр = 130 мм допускается
уменьшение длины расточки до 50 мм при зачистке сварного шва заподлицо с
наружной поверхностью шероховатостью
.
7. Рекомендуемые размеры прямых участков l2 уточняются при разработке технологического процесса. Допускается изготовление подкатанной части без прямых участков.
8. Остальные технические требования - по ОСТ 24.125.60.
9. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.
10. Пример условного обозначения перехода исполнения 02 с условными проходами Dy = 100 мм, dy = 65 мм:
ПЕРЕХОД 100×65 02 ОСТ 108.318.19.
11. Пример маркировки: 02 ОСТ 108.318.19
Размеры, мм
|
Условный проход |
Наружный диаметр и толщина стенки присоединяемых труб |
DH* |
DH1 |
dp |
dp1 |
S* |
Sк |
Sк1 |
L |
lp |
l2 |
Масса, кг |
||||||||
|
Dy |
dy |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||||
|
(01) |
65 |
32 |
108×22 |
57×12 |
108 |
57 |
+ 2 - 1 |
67 |
+ 0,46 |
31 |
+ 0,62 |
22 |
18,7 |
9,5 |
260 |
± 5 |
50 |
± 5 |
20 |
12,2 |
|
02 |
100 |
65 |
159×32 |
108×22 |
159 |
108 |
97 |
+ 0,54 |
67 |
+ 0,46 |
32 |
27,5 |
18,7 |
320 |
65 |
33,8 |
||||
|
03 |
125 |
100 |
194×38 |
159×32 |
194 |
159 |
+ 2 - 1 |
120 |
97 |
+ 0,54 |
38 |
33,0 |
27,5 |
75 |
25 |
49,4 |
||||
|
04 |
150 |
245×48 |
245 |
151 |
+ 0,63 |
48 |
42,0 |
450 |
85 |
110,7 |
||||||||||
|
05 |
125 |
194×38 |
194 |
+ 3 - 1 |
120 |
33,0 |
400 |
98,4 |
||||||||||||
|
06 |
175 |
100 |
273×50 |
159×32 |
273 |
159 |
+ 2 -1 |
174 |
97 |
50 |
46,0 |
27,5 |
500 |
95 |
145,0 |
|||||
|
07 |
125 |
194×38 |
194 |
+ 3 - 1 |
120 |
33,0 |
450 |
131,0 |
||||||||||||
|
08 |
150 |
245×48 |
245 |
151 |
+ 0,63 |
42,0 |
400 |
30 |
116,0 |
|||||||||||
|
09 |
200 |
325×60 |
325 |
208 |
+ 0,72 |
60 |
54,0 |
550 |
100 |
227,9 |
||||||||||
|
10 |
175 |
273×50 |
273 |
+ 4 - 1 |
174 |
46,0 |
460 |
190,6 |
||||||||||||
|
11 |
225 |
150 |
377×70 |
245×48 |
377 |
245 |
+ 3 - 1 |
240 |
151 |
70 |
63,0 |
42,0 |
640 |
115 |
342,1 |
|||||
|
12 |
175 |
273×50 |
273 |
+ 4 - 1 |
174 |
46,0 |
620 |
331,7 |
||||||||||||
|
13 |
200 |
325×60 |
325 |
208 |
+ 0,72 |
54,0 |
520 |
278,2 |
||||||||||||
|
14 |
250 |
175 |
426×80 |
273×50 |
426 |
273 |
270 |
+ 0,81 |
174 |
+ 0,63 |
80 |
73,0 |
46,0 |
700 |
130 |
504,5 |
||||
|
15 |
200 |
325×60 |
325 |
208 |
+ 0,72 |
54,0 |
600 |
35 |
432,4 |
|||||||||||
|
16 |
225 |
377×70 |
377 |
240 |
63,0 |
500 |
360,3 |
|||||||||||||
|
(17) |
300 |
465×80 |
465 |
308 |
74,5 |
580 |
465,9 |
|||||||||||||
|
(18) |
250 |
426×80 |
426 |
270 |
+ 0,81 |
73,0 |
500 |
40 |
401,7 |
|||||||||||
* Размеры для справок.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам № 8256887 от 09.09.82
4. ВЗАМЕН ОСТ 24.318.05; ОСТ 24.318.18; НО 774-66
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта, подпункта, перечисления, приложения |
|
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.940.02-82 |
|
|
ТУ 14-3-420-75 |
|
|
ТУ 14-3-460-75 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
