ПЕРЕХОДЫ ТОЧЕНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.318.18-82
Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые
стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч
ОСТ 108.318.18-82
ОТРАСЛЕВОЙ СТАНДАРТ
|
ПЕРЕХОДЫ ТОЧЕНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.318.18-82Взамен ОСТ 24.450.02, pном = 255 кгс/см2, t = 545 °С; pном = 140 кгс/см2, t = 560 °С; pном = 140 кгс/см2, t = 545 °С; pном = 41 кгс/см2, t = 545 °С |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
1. Настоящий стандарт распространяется на точеные переходы, изготовляемые из горячекатаной круглой стали по ГОСТ 2590 и из стали марки 12Х1МФ по ГОСТ 20072, для паропроводов тепловых электростанций.
Стандарт устанавливает конструкцию и основные размеры точеных переходов с абсолютным давлением и температурой пара:
p = 25,01 МПа (255 кгс/см2), t = 545 °С;
p = 13,73 МПа (140 кгс/см2), t = 560 °С;
p = 13,73 МПа (140 кгс/см2), t = 545 °С;
p = 13,73 МПа (140 кгс/см2), t = 515 °С;
p = 4,02 МПа (41 кгс/см2), t = 545 °С.

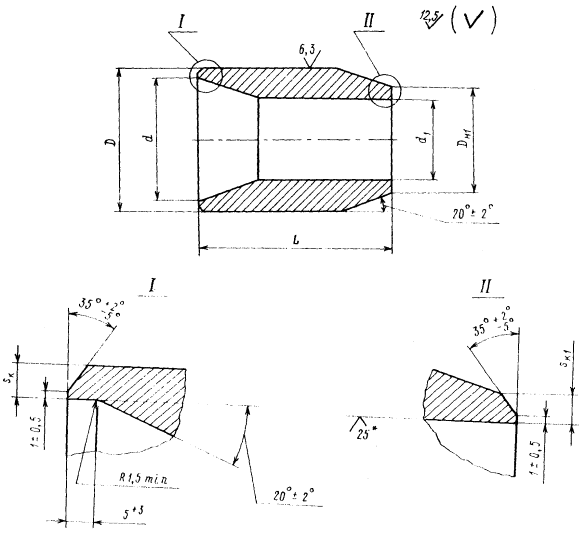

2. Конструкция и размеры переходов должны соответствовать указанным на чертеже и в таблице.
3. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.
4. Исполнение, указанное в скобках, применять по согласованию с предприятием-изготовителем.
5. Пример условного обозначения перехода исполнения 05 с условными проходами Dy = 20 мм, dy = 10 мм:
ПЕРЕХОД 20×10 05 ОСТ 108.318.18.
6. Пример маркировки: 05 ОСТ 108.318.18
* Для исполнений 01 - 03, 05
Размеры, мм
|
Условный проход |
Наружный диаметр и толщина стенки присоединяемых труб |
D + 2 |
DH1 |
d |
d1 |
Sк |
Sк1 |
L |
Масса, кг |
|||||||
|
Dy |
dy |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
||||||||
|
p = 25,01 МПа (255 кгс/см2), t = 545 °С |
||||||||||||||||
|
01 |
15 |
10 |
28×6 |
16×3,5 |
30 |
17 |
+ 0,5 |
16 |
+ 0,43 |
9 |
+ 0,36 |
6,0 |
3,2 |
82 |
+ 4 |
0,43 |
|
02 |
32 |
15 |
57×13 |
28×6 |
57 |
29 |
31 |
+ 0,62 |
16 |
+ 0,43 |
11,0 |
5,5 |
- 2 |
1,67 |
||
|
p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С |
||||||||||||||||
|
03 |
20 |
10 |
28×4,5 |
16×2,5 |
30 |
17 |
+ 0,5 |
19 |
+ 0,52 |
11 |
+ 0,43 |
4,5 |
2,2 |
82 |
+ 4 |
0,36 |
|
- 2 |
||||||||||||||||
|
04 |
50 |
20 |
76×13 |
28×4,5 |
76 |
29 |
50 |
+ 0,62 |
19 |
+ 0,52 |
11,0 |
4,0 |
105 ± 2 |
3,34 |
||
|
p = 13,73 МПа (140 кгс/см2), t = 515 °С; p = 9,81 МПа (100 кгс/см2); t = 540 °С; p = 4,02 МПа (41 кгс/см2), t = 545 °С |
||||||||||||||||
|
05 |
20 |
10 |
28×3 |
16×2,5 |
30 |
17 |
+ 0,5 |
22 |
+ 0,52 |
11 |
+ 0,43 |
2,5 |
2,2 |
82 |
+ 4 |
0,36 |
|
- 2 |
||||||||||||||||
|
p = 13,73 МПа (140 кгс/см2), t = 515 °С |
||||||||||||||||
|
(06) |
65 |
20 |
76×9 |
28×3 |
76 |
29 |
+ 0,5 |
58 |
+ 0,46 |
22 |
+ 0,52 |
9,0 |
2,6 |
105 ± 2 |
2,95 |
|
|
p = 4,02 МПа (41 кгс/см2), t = 545 °С |
||||||||||||||||
|
07 |
50 |
20 |
57×3,5 |
28×3 |
57 |
29 |
+ 0,5 |
50 |
+ 0,62 |
22 |
+ 0,52 |
3,0 |
2,3 |
82 |
+ 4 |
1,09 |
|
- 2 |
||||||||||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256871 от 09.09.82
4. ВЗАМЕН ОСТ 24.450.02; ОСТ 24.450.03; ОСТ 24.450.11-72
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта, подпункта, перечисления, приложения |
|
|
ГОСТ 2590-71 |
|
|
ОСТ 24.125.60-89 |
|
|
ОСТ 108.030.113-87 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
