ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

КОЛЕНА ШТАМПОСВАРНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.327.03-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.327.03-82

ОТРАСЛЕВОЙ СТАНДАРТ

КОЛЕНА ШТАМПОСВАРНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.327.03-82

Взамен ОСТ 24.317.07

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на штампосварные колена с условным проходом Dy = 700 мм для паропроводов тепловых электростанций с абсолютным давлением пара p = 4,02 МПа (41 кгс/см2) и температурой t = 545 °С.

Стандарт применять по согласованию с предприятием-изготовителем.

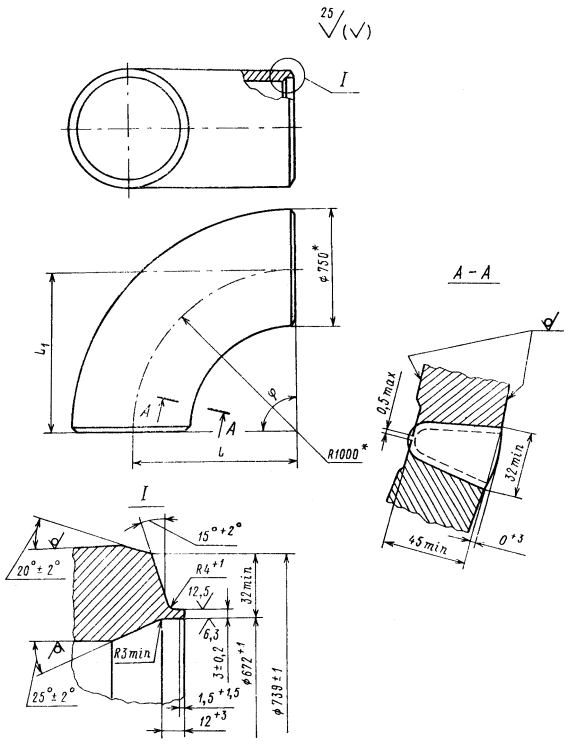

2. Конструкция и размеры штампосварных колен должны соответствовать указанным на чертеже и в таблице.

Конструкция и размеры заготовок - по чертежам предприятия-изготовителя.

3. Материал заготовок - сталь листовая марки 15Х1М1Ф по ТУ 108.11.888. Сварочные материалы - по ОСТ 108.940.02.

4. Перед отпуском усиление сварного шва снимается механическим способом до плавного сопряжения.

5. Остальные технические требования - по ОСТ 24.125.60.

6. Пример условного обозначения колена штампосварного исполнения 04 с условным проходом Dy = 700 мм:

КОЛЕНО ШТАМПОСВАРНОЕ 700 04 ОСТ 108.327.03.

7. Пример маркировки: 04 ОСТ 108.327.03

* Размеры для справок.

Размеры, мм

Исполнение

Условный проход Dy

Присоединяемые трубы

Угол гиба φ

L

L1

Масса наплавленного металла

Масса

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

кг

01

700

720

25

90°

1000

+ 5,5

1000

+ 5,5

21,5

1501

02

60°

866

500

+ 3,0

14,4

1001

03

45°

707

+ 5,0

293

+ 2,7

10,8

750

04

30°

500

+ 3,0

134

+ 2,0

7,1

500

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256866 от 09.09.82

4. ВЗАМЕН ОСТ 24.317.07

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

5

ОСТ 108.940.02-82

3

ТУ 108.11.888-87

3

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
