ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 13,73 МПа (140 кгс/см2), t = 560 °С;

р = 13,73 МПа (140 кгс/см2), t = 545 °С

КОЛЕНА ШТАМПОВАННЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.327.02-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.327.02-82

ОТРАСЛЕВОЙ СТАНДАРТ

КОЛЕНА ШТАМПОВАННЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.327.02-82

Взамен ОСТ 24.327.01 в части

pном = 140 кгс/см2, t = 560 °С; pном = 140 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на штампованные колена, изготовляемые из труб и трубных заготовок, для паропроводов тепловых электростанций с абсолютным давлением и температурой пара:

p = 13,73 МПа (140 кгс/см2), t = 560 °С;

p = 13,73 МПа (140 кгс/см2), t = 545 °С;

p = 4,02 МПа (41 кгс/см2), t = 545 °С.

2. Конструкция, размеры и материал колен должны соответствовать указанным на черт. 1, 2 и в таблице.

3. Штампованные колена, изготовляемые по настоящему стандарту, разрешается применять при невозможности использования в схемах паропроводов гнутых отводов.

4. Толщину стенки на внешнем и внутреннем обводах следует контролировать на всех коленах.

5. Остальные технические требования - по ОСТ 24.125.60.

6. Пример условного обозначения колена штампованного исполнения 02 с условным проходом Dy = 300 мм:

КОЛЕНО ШТАМПОВАННОЕ 300 02 ОСТ 108.327.02.

7. Пример маркировки: 02 ОСТ 108.327.02

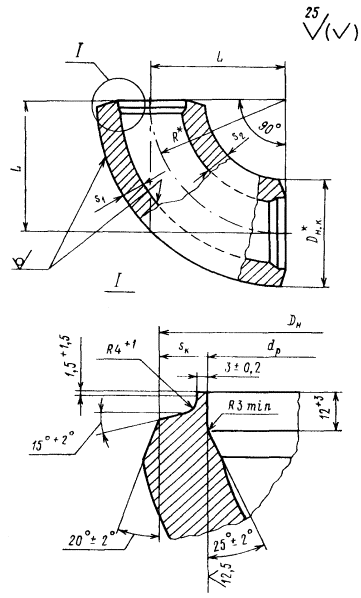

Черт. 1

Остальное - см. черт. 1

Черт. 2


Размеры, мм

Исполнение

Черт.

Условный проход Dy

Присоединяемые трубы

Наружный диаметр Dн.к.*

DH

dp

L

Sк

S1

S2

Угол гиба φ

R*

Материал (марка, ТУ)

Масса, кг

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

p = 13,73 МПа (140 кгс/см2), t = 560 °С

01

1

200

273

36

284

273

± 1

203

+ 0,72

350

± 5

31,5

32

45

90°

350

15Х1М1Ф ТУ 14-3-460

165

02

300

377

50

394

377

281

+ 0,81

450

44,3

43

60

450

383

p = 13,73 МПа (140 кгс/см2), t = 545 °С

03

1

200

273

32

284

273

± 1

211

+ 0,72

350

± 5

27,3

28

38

90°

350

15Х1М1Ф ТУ 14-3-460

148

04

250

325

38

334

325

251

+ 0,81

400

32,3

33

45

400

220

p = 4,02 МПа (41 кгс/см2), t = 545 °С

05

2

600

630

28

680

650

± 3

576

+ 1,00

228

± 5

32,0

55

65

30

850

15Х1М1Ф ТУ 108.1267

470

06

352

45°

700

07

491

60°

940

08

1

850

90°

1400

* Размеры для справок.


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256850 от 09.09.82

4. ВЗАМЕН ОСТ 24.327.01

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

5

ТУ 14-3-460-75

2

ТУ 108.1267-84

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
