ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 4,02 МПа (41 кгс/см2), t = 545 °С

ОТВОДЫ ГНУТЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.21-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.321.21-82

ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ ГНУТЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.21-82

Взамен ОСТ 24.321.03
и ОСТ 24.321.04 в части
pном = 41 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.103, для паропроводов тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры гнутых отводов для паропроводов с абсолютным давлением и температурой пара: для исполнений 01 - 15 и 31 - 40 - p = 4,02 МПа (41 кгс/см2), t = 545 °С; для исполнений 16 - 30 - t = 3,63 МПа (37 кгс/см2), t = 545 °С.

2. Конструкция и размеры гнутых отводов должны соответствовать указанным на черт. 1, 2, 3 и в таблице.

3. Величина овальности гнутых участков отводов не должна быть более 7 %.

4. По конструкторской документации допускается изготовление гнутых отводов с углами гибов более 15°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

5. Допускается изготовление гнутых отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l1:

не менее 100 мм - для исполнений 01 - 05;

не менее DH плюс 200 мм - для остальных исполнений.

6. Масса гнутого отвода G (в кг) определяется по формуле

G = 0,001Lpg,

где Lp - развернутая длина, мм:

Lp = l + l1 + l2;

g - масса 1 м трубы по ОСТ 108.320.103, кг.

7. Остальные технические требования и маркировка - по ОСТ 24.125.60.

8. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.

9. Пример условного обозначения отвода гнутого исполнения 18 с углом гиба 45° и радиусом 1370 мм из трубы наружным диаметром 273 мм, с толщиной стенки 13 мм, с прямыми участками длиной l = 800 мм, l1 = 650 мм и развернутой длиной 2526 мм:

ОТВОД ГНУТЫЙ 45° - 273×13 - 800×650×2526 - R1370 18 ОСТ 108.321.21.

10. Пример маркировки: 18 ОСТ 108.321.21

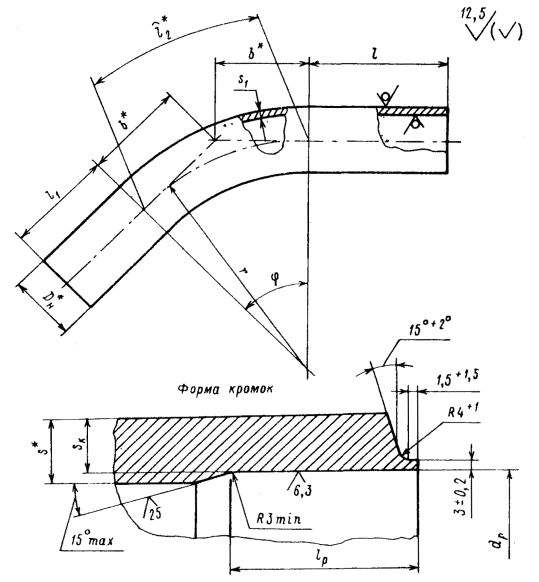

Черт. 1

Остальное - см. черт. 1

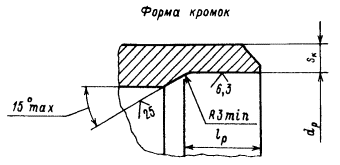

Черт. 2

Остальное - см. черт. 1

Черт. 3

Размеры, мм

Исполнение

Условный проход Dy

Черт.

DH*

dp

r

S*

S1

Sк

l

l1

lp

Угол гиба φ

l2*

b*

Материал (марка, ТУ)

Номин.

Пред. откл.

не менее

не менее

Номин.

Пред откл.

(01)

50

2

57

-

-

300

3,5

2,4

-

50

150

-

-

15°

79

40

12Х1МФ ТУ 14-3-460

(02)

30°

157

80

(03)

45°

236

124

(04)

60°

314

173

(05)

90°

471

300

06

100

3

108

97

+ 0,54

600

6,0

4,5

4,6

200

300

50

+ 5

15°

157

79

07

30°

314

161

08

45°

471

249

09

60°

628

346

10

90°

942

600

11

150

1

159

144

+ 0,63

650

8,0

6,1

5,8

500

500

15°

170

86

12

30°

340

174

13

45°

510

269

14

60°

680

375

15

90°

1021

650

16

250

273

248

+ 0,72

1370

13,0

9,6

9,9

800

650

15°

359

180

17

30°

717

367

18

45°

1076

568

19

60°

1434

791

20

90°

2151

1370

21

350

377

345

+ 0,89

1500

17,0

12,7

13,0

1000

800

15°

393

198

22

30°

785

402

23

45°

1178

621

24

60°

1570

866

25

90°

2355

1500

26

400

426

390

1700

19,0

14,3

14,7

15°

445

224

27

30°

890

456

28

45°

1335

704

29

60°

1779

982

30

90°

2669

1700

31

450

465

424

+ 0,97

2100

22,0

17,2

16,3

15°

550

277

32

30°

1100

563

33

45°

1649

870

34

60°

2199

1212

35

90°

3299

2100

(36)

600

630

576

+ 1,00

2300

28,0

20,5

21,5

700

700

60

15°

602

303

15Х1М1Ф ТУ 3-923

(37)

30°

1204

616

(38)

45°

1806

953

(39)

60°

2409

1328

(40)

180

180

90°

3573

2300

* Размеры для справок.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256824 от 09.09.82

4. ВЗАМЕН ОСТ 24.321.03; ОСТ 24.321.04

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.320.103-78

1; 6

ТУ 3-923-75

2

ТУ 14-3-460-75

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
