ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 13,73 МПа (140 кгс/см2), t = 560 °С;

р = 13,73 МПа (140 кгс/см2), t = 545 °С

ОТВОДЫ ГНУТЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.20-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.321.20-82

ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ ГНУТЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.321.20-82

Взамен ОСТ 24.321.04 в части
pном = 140 кгс/см2, t = 560 °С

pном = 140 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.103, для паропроводов тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры гнутых отводов для паропроводов с абсолютным давлением и температурой пара:

p = 13,73 МПа (140 кгс/см2), t = 515 °С;

p = 13,73 МПа (140 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 560 °С;

2. Конструкция и размеры гнутых отводов должны соответствовать указанным на черт. 1, 2 и в таблице.

3. Величина овальности гнутых участков отводов не должна быть более 6 %.

4. По конструкторской документации допускается изготовление гнутых отводов с углами гибов более 15°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.

5. Допускается изготовление гнутых отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l1:

не менее 100 мм - для исполнений 01 - 05 и 41 - 45;

не менее DH плюс 200 мм - для остальных исполнений.

6. Масса гнутого отвода G (в кг) определяется по формуле

G = 0,001Lpg,

где Lp - развернутая длина, мм:

Lp = l + l1 + l2;

g - масса 1 м трубы по ОСТ 108.320.103, кг.

7. Остальные технические требования и маркировка - по ОСТ 24.125.60.

8. Исполнения, заключенные в скобки, применять по согласованию с предприятием-изготовителем.

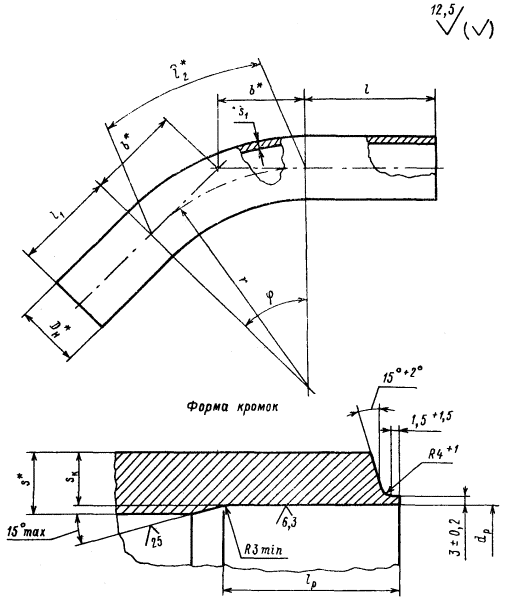

Черт. 1

Остальное - см. черт. 1

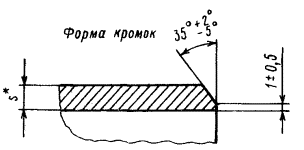

Черт. 2

Размеры, мм

Исполнение

Условный проход Dy

Черт.

DH*

dp

r

S*

S1

Sк

l

l1

lp

Угол гиба φ

l2*

b*

Материал (марка, ТУ)

Номин.

Пред. откл.

не менее

не менее

Номин.

Пред. откл.

p = 13,73 МПа (140 кгс/см2), t = 560 °С; р = 13,73 МПа (140 кгс/см2), t = 545 °С

01

50

2

76

-

-

300

13

9,3

-

250

150

-

-

15°

79

40

12Х1МФ ТУ 14-3-460

02

30°

157

80

03

45°

236

124

04

60°

314

173

05

90°

471

300

06

100

1

133

94

+ 0,54

600

20

16,2

17,3

500

500

50

+ 5

15°

157

79

07

30°

314

161

08

45°

471

249

09

60°

628

346

10

90°

942

600

p = 13,73 МПа (140 кгс/см2), t = 560 °С

11

150

1

219

156

+ 0,63

850

32

26,7

28,0

500

500

60

+ 5

15°

223

112

12Х1МФ ТУ 14-3-460

12

30°

445

228

13

45°

667

352

14

60°

890

491

15

90°

1335

850

16

200

273

203

+ 0,72

1370

36

29,2

31,5

800

650

75

15°

359

180

15Х1М1Ф ТУ 14-3-460

17

30°

717

367

18

45°

1076

568

19

60°

1434

791

20

90°

2151

1370

21

300

377

281

+ 0,81

1500

50

40,0

44,3

1000

800

85

15°

393

198

22

30°

785

402

23

45°

1178

621

24

60°

1570

866

25

90°

2355

1500

p = 13,73 МПа (140 кгс/см2), t = 560 °С

26

175

1

219

164

+ 0,63

1000

28

23,1

24,0

500

500

60

+ 5

15°

262

132

12Х1МФ ТУ 14-3-460

27

30°

523

268

28

45°

785

414

29

60°

1047

577

30

90°

1570

1000

31

200

273

211

+ 0,72

1370

32

25,8

27,3

800

650

65

15°

359

180

15Х1М1Ф ТУ 14-3-460

32

30°

717

367

33

45°

1076

568

34

60°

1434

791

35

90°

2151

1370

36

250

325

251

+ 0,81

1370

38

30,4

32,3

800

75

15°

359

180

37

30°

717

367

38

45°

1076

568

39

60°

1434

791

40

90°

2151

1370

p = 13,73 МПа (140 кгс/см2), t = 515 °С

(41)

65

2

76

-

-

300

9

6,0

-

250

150

-

-

15°

79

40

12Х1МФ ТУ 14-3-460

(42)

30°

157

80

(43)

45°

236

124

(44)

60°

314

173

(45)

90°

471

300

(46)

100

1

133

106

+ 0,54

600

14

10,5

11,5

500

500

50

+ 5

15°

157

79

(47)

30°

314

161

(48)

45°

471

249

(49)

60°

628

346

(50)

90°

942

600

(51)

125

159

128

+ 0,63

650

16

12,5

13,4

15°

170

86

(52)

30°

340

174

(53)

45°

510

269

(54)

60°

680

375

(55)

90°

1020

650

(56)

150

194

156

750

20

15,2

16,5

15°

196

99

(57)

30°

393

201

(58)

45°

589

311

(59)

60°

785

433

(60)

90°

1178

750

(61)

175

219

176

1000

22

17,2

18,5

15°

262

132

(62)

30°

523

268

(63)

45°

785

414

(64)

60°

1047

577

(65)

90°

1570

1000

(66)

225

273

222

+ 0,72

1370

26

21,5

22,5

800

650

15°

359

180

(67)

30°

717

367

(68)

45°

1076

568

(69)

60°

1434

791

(70)

90°

2151

1370

(71)

250

325

263

+ 0,81

1370

32

25,5

27,0

800

60

15°

359

180

(72)

30°

717

367

(73)

45°

1076

568

(74)

60°

1434

791

(75)

90°

2151

1370

p = 13,73 МПа (140 кгс/см2), t = 515 °С

(76)

350

1

426

354

+ 0,89

1700

38

30,0

31,6

1000

800

75

+ 5

15°

445

224

15Х1М1Ф ТУ 14-3-460

(77)

30°

890

456

(78)

45°

1335

704

(79)

60°

1779

982

(80)

90°

2669

1700

* Размеры для справок.

9. Пример условного обозначения отвода гнутого исполнения 18 с углом гиба 45° и радиусом 1370 мм из трубы наружным диаметром 273 мм, с толщиной стенки 36 мм, с прямыми участками длиной l = 800 мм, l1 = 650 мм и развернутой длиной 2526 мм:

ОТВОД ГНУТЫЙ 45° - 273×36 - 800×650×2526 - R1370 18 ОСТ 108.321.20.

10. Пример маркировки: 18 ОСТ 108.321.20

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8256819 от 09.09.82

4. ВЗАМЕН ОСТ 24.321.04

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.320.103-78

1; 6

ТУ 14-3-460-75

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
