ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО
ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСТ Р
8.607-2004



Государственная система обеспечения
единства
измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ
СРЕДСТВ ИЗМЕРЕНИЙ ДЕВИАЦИИ
ЧАСТОТЫ





Москва

ИПК Издательство стандартов

2004



Предисловие

Задачи, основные принципы и правила проведения работ по государственной стандартизации в Российской Федерации установлены ГОСТ Р 1.0-92 «Государственная система стандартизации Российской Федерации. Основные положения» и ГОСТ Р 1.2-92 «Государственная система стандартизации Российской Федерации. Порядок разработки государственных стандартов»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений (ФГУП ВНИИФТРИ) Федерального агентства по техническому регулированию и метрологии

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 октября 2004 г. 25-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст этих изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ
СРЕДСТВ ИЗМЕРЕНИЙ ДЕВИАЦИИ ЧАСТОТЫ

State system for ensuring the uniformity of measurements.

State verification schedule for measuring instruments of the frequency deviation

Дата введения - 2005-01-01

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений девиации частоты (приложение А) и устанавливает порядок передачи размера единицы девиации частоты - герца (Гц) от государственного специального эталона единицы девиации частоты с помощью рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

Размер единицы частоты - герц передают от государственного первичного эталона единиц времени и частоты и национальной шкалы времени (ГЭТ 1-98).

2 Государственный специальный эталон

2.1 Государственный специальный эталон состоит из:

- эталонного калибратора-компаратора девиации частоты;

- частотомера;

- измерителя модуляции;

- персональной ЭВМ с интерфейсной платой канала общего пользования (КОП).

2.2. Диапазон пиковых значений девиации частоты Df, воспроизводимых эталоном, диапазон частот модулирующих сигналов Fм и несущие частоты указаны в таблице 1.

Таблица 1

Df, кГц

Fм, кГц

f0, МГц

0,01 ... 1000,00

0,02 ... 200,00

50

0,01 ... 100,00

0,02 ... 20,00

5

2.3 Государственный эталон обеспечивает воспроизведение единицы девиации частоты со средним квадратическим отклонением результатов измерений S0, не превышающим 2 × 10-4 при десяти независимых наблюдениях. Неисключенная систематическая погрешность Q не должна быть более определяемой по формуле

Q = Qм + Qа,                                                                    (1)

где Qм - мультипликативная составляющая неисключенной систематической погрешности;

Qа - аддитивная составляющая неисключенной систематической погрешности.

Значения Qм и Qа в зависимости от характеристик воспроизводимых частотно-модулированных сигналов указаны в таблице 2.

Таблица 2

Df, кГц

Fм, кГц

Qм = (0,5 ... 1,5)´10-3Df, Гц

Qа = (1 ... 150), Гц

10 ... 1000

0,02 ... 20,00

0,5 × 10-3Df

20

20 ... 200

1 × 10-3Df

150

0,01 ... 10,00

0,02 ... 20,00

1 × 10-3Df

20



20 ... 200

1,5 × 10-3Df

150

10 ... 100

0,3 ... 3,0

0,5 × 10-3Df

1

2.4 Указанную точность воспроизведения единицы девиации частоты обеспечивают при соблюдении правил хранения и применения эталона, утвержденных в установленном порядке.

2.5 Государственный эталон применяют для передачи размера единицы девиации частоты рабочим эталонам и высокоточным рабочим средствам измерений сличением с помощью компаратора или непосредственным сличением.

3 Рабочие эталоны 0 разряда

3.1 В качестве рабочих эталонов 0 разряда единицы девиации частоты используют комплексы средств измерений, предназначенные для хранения, воспроизведения и передачи размера единицы девиации частоты в диапазоне от 10 до 1 × 106 Гц.

3.2 Неисключенная систематическая погрешность в рабочих эталонов 0 разряда не должна быть более определяемой по формуле (1), где Qм = (2 ... 6) × 10-3Df Гц; Qа = 1 ... 1000 Гц.

3.3 Среднее квадратическое отклонение результатов сличений S0S рабочих эталонов 0 разряда с государственным специальным эталоном не превышает 0,07 %.

3.4 Сличения проводят на частотах модулирующих сигналов Fм из ряда 0,02; 0,03; 0,09; 0,4; 1,0; 6; 20; 60; 100 и 200 кГц и на несущих частотах 50 и 5 МГц.

3. Рабочие эталоны 0 разряда применяют для передачи размера единицы девиации частоты рабочим эталонам 1-го разряда и высокоточным рабочим средствам измерений сличением с помощью компаратора или непосредственным сличением.

4 Рабочие эталоны 1-го разряда

4.1 В качестве рабочих эталонов 1-го разряда используют эталонные установки типов К2-38 и К2-54, воспроизводящие единицу девиации частоты в диапазоне от 1 до 1 × 106 Гц, и эталонные измерители девиации частоты типов СК3-45, СК3-46 и других.

4.2. Пределы допускаемых абсолютных погрешностей D рабочих эталонов 1-го разряда не должны быть более рассчитываемых по формуле

D = Dм + Dа,                                                                     (2)

где Dм - мультипликативная составляющая погрешности;

Dа - аддитивная составляющая погрешности.

Dм = (3 ... 17) × 10-3Df Гц, Dа = 1 ... 1200 Гц - для эталонных установок;

Dм = (2 ... 3) × 10-2Df Гц, Dа = 5 ... 1600 Гц - для эталонных измерителей девиации частоты.

4.3 Рабочие эталоны 1-го разряда применяют для проверки (калибровки) рабочих средств измерений непосредственным сличением или сличением с помощью компаратора.

5 Рабочие средства измерений

5.1 В качестве рабочих средств измерений используют измерители девиации частоты, измерители и генераторы фазовых дрожаний и измерительные генераторы классов точности 5, 10, 15, 25 по частотно-модулированным (ЧМ) параметрам в диапазоне частот от 1 до 1 × 106 Гц.

5.2 Пределы допускаемых абсолютных погрешностей рабочих средств измерений не должны быть более рассчитываемых по формуле (2), где Dм = (1 ... 20) × 10-2Df Гц, Dа = 2 ... 1600 Гц - для измерителей девиации частоты;

Dм = (2 ... 20) × 10-2Df Гц, Dа = 5 ... 1600 Гц - для измерителей и генераторов фазовых дрожаний.

Приложение А

(обязательное)

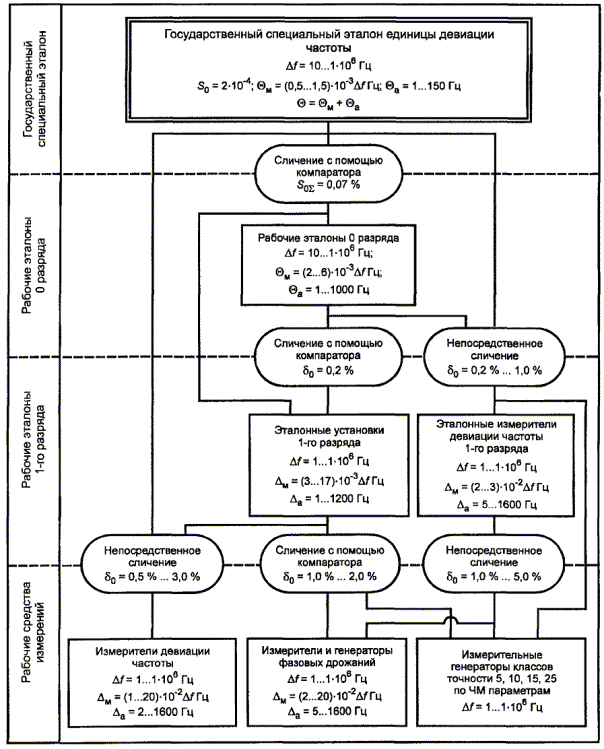

Государственная поверочная схема для средств измерений девиации частоты

S0S - среднее квадратическое отклонение передачи размера единицы девиации частоты; d0 - погрешность передачи размера единицы девиации частоты.



СОДЕРЖАНИЕ



Ключевые слова: государственный эталон, государственная поверочная схема, рабочий эталон, средство измерений, девиация частоты
