МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

ГОСТ
24705-
2004
(ИСО 724:1993)

Основные нормы взаимозаменяемости

РЕЗЬБА МЕТРИЧЕСКАЯ

Основные размеры

ISO 724:1993
ISO general-purpose metric screw threads -
Basic dimensions
(MOD)

Москва
Стандартинформ
2006

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения», ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Научно-исследовательским и конструкторским институтом средств измерения в машиностроении» (ОАО «НИИизмерения»)

2 ВНЕСЕН Госстандартом России

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 25 от 26 мая 2004 г.)

За принятие проголосовали:

Краткое наименование страны по
МК(ИСО 3166) 004-97

Код страны по МК
(ИСО 3166) 004-97

Сокращенное наименование национального органа по
стандартизации

Азербайджан

AZ

Азстандарт

Армения

AM

Армстандарт

Беларусь

BY

Госстандарт Республики Беларусь

Грузия

GE

Грузстандарт

Казахстан

KZ

Госстандарт Республики Казахстан

Кыргызстан

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Российская Федерация

RU

Госстандарт России

Таджикистан

TJ

Таджикстандарт

Туркменистан

TM

Главгосслужба «Туркменстандартлары»

Узбекистан

UZ

Узстандарт

Украина

UA

Госпотребстандарт Украины

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 724:1993 «Резьба метрическая ИСО общего назначения. Основные размеры» (ISO 724:1993 «ISO general-purpose metric screw threads - Basic dimensions». При этом дополнительные положения, учитывающие потребности национальной экономики указанных выше государств и особенности межгосударственной стандартизации, выделены курсивом

5 Приказом Федерального агентства по техническому регулированию и метрологии от 2 марта 2005 г. № 36-ст межгосударственный стандарт ГОСТ 24705-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2005 г.

6 ВЗАМЕН ГОСТ 24705-81

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публпкуется в указателе «Нацпональные стандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

7 ПЕРЕИЗДАНИЕ. Январь 2006 г.

Переиздание (по состоянию на июнь 2008 г.)

Содержание

ГОСТ 24705-2004
(ИСО 724:1993)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Основные нормы взаимозаменяемости

РЕЗЬБА МЕТРИЧЕСКАЯ

Основные размеры

Basic norms of interchangeability.
Metric screw thread. Basic dimensions

Дата введения - 2005-07-01

1 Область применения

Настоящий стандарт распространяется на метрические резьбы общего назначения с профилем по ГОСТ 9150, диаметрами и шагами по ГОСТ 8724.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 8724-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги (ИСО 261-1998 «Метрическая резьба ИСО общего применения - Диаметры и шаги» (NEQ))

ГОСТ 9150-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Профиль (ИСО 68-1:1998 «Резьбы ИСО общего назначения - Основной профиль - Часть 1: Метрическая резьба» (NEQ))

ГОСТ 11708-82 Основные нормы взаимозаменяемости. Резьба. Термины и определения

ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором (ИСО 965-1:1998 «Резьба метрическая ИСО общего назначения - Допуски - Часть 1: Общие положения и основные данные» (NEQ), ИСО 965-3:1998 «Резьба метрическая ИСО общего назначения - Допуски - Часть 3: Предельные отклонения для конструкционных резьб» (NEQ))

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и обозначения

3.1 Термины и определения для резьбы: по ГОСТ 11708.

3.2 В настоящем стандарте приняты следующие обозначения:

D - номинальный наружный диаметр внутренней резьбы (номинальный диаметр резьбы), мм;

d - номинальный наружный диаметр наружной резьбы (номинальный диаметр резьбы), мм;

D2 - номинальный средний диаметр внутренней резьбы, мм;

d2 - номинальный средний диаметр наружной резьбы, мм;

D1 - номинальный внутренний диаметр внутренней резьбы, мм;

d1 - номинальный внутренний диаметр наружной резьбы, мм;

d3 - номинальный внутренний диаметр наружной резьбы по дну впадины (для расчета напряжений), мм;

Н - высота исходного треугольника резьбы, мм;

Р - шаг резьбы, мм.

4 Основные размеры

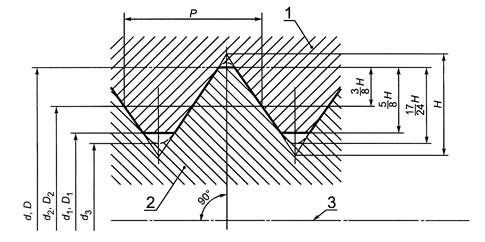

4.1 Номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным на рисунке 1 и в таблице 1.

1 - внутренняя резьба; 2 - наружная резьба; 3 - ось резьбы

Рисунок 1

4.2 Значения диаметров вычисляют по формулам:

(1)

(2)

(3)

(4)

(5)

Примечание - Номинальные значения диаметра d3 приведены для расчетов прочности и определены исходя из среза по впадине наружной резьбы . При расчетах прочности следует учитывать верхнее отклонение es среднего диаметра d2 по ГОСТ 16093:

(6)

Таблица 1

В миллиметрах

Номинальный диаметр
резьбы
D, наружный
диаметр резьбы
d

Шаг Р

Средний
диаметр
D2, d2

Внутренний
диаметр
D1, d1

Внутренний диаметр
по дну впадины
d3

0,25

0,075

0,201

0,169

0,158

0,3

0,08

0,248

0,213

0,202

0,35

0,09

0,292

0,253

0,240

0,4

0,1

0,335

0,292

0,277

0,45

0,1

0,385

0,342

0,327

0,5

0,125

0,419

0,365

0,347

0,55

0,125

0,469

0,415

0,397

0,6

0,15

0,503

0,438

0,416

0,7

0,175

0,586

0,511

0,485

0,8

0,2

0,670

0,583

0,555

0,9

0,225

0,754

0,656

0,624

1

0,25

0,838

0,729

0,693

0,2

0,870

0,783

0,755

1,1

0,25

0,938

0,829

0,793

0,2

0,970

0,883

0,855

1,2

0,25

1,038

0,929

0,893

0,2

1,070

0,983

0,955

1,4

0,3

1,205

1,075

1,032

0,2

1,270

1,183

1,155

1,6

0,35

1,373

1,221

1,171

0,2

1,470

1,383

1,355

1,8

0,35

1,573

1,421

1,371

0,2

1,670

1,583

1,555

2

0,4

1,740

1,567

1,509

0,25

1,838

1,729

1,693

2,2

0,45

1,908

1,713

1,648

0,25

2,038

1,929

1,893

2,5

0,45

2,208

2,013

1,948

0,35

2,273

2,121

2,071

3

0,5

2,675

2,459

2,387

0,35

2,773

2,621

2,571

3,5

0,6

3,110

2,850

2,764

0,35

3,273

3,121

3,071

4

0,7

3,545

3,242

3,141

0,5

3,675

3,459

3,387

4,5

0,75

4,013

3,688

3,580

0,5

4,175

3,959

3,887

5

0,8

4,480

4,134

4,019

0,5

4,675

4,459

4,387

5,5

0,5

5,175

4,959

4,887

6

1

5,350

4,917

4,773

0,75

5,513

5,188

5,080

0,5

5,675

5,459

5,387

7

1

6,350

5,917

5,773

0,75

6,513

6,188

6,080

0,5

6,675

6,459

6,387

8

1,25

7,188

6,647

6,466

1

7,350

6,917

6,773

0,75

7,513

7,188

7,080

0,5

7,675

7,459

7,387

9

1,25

8,188

7,647

7,466

1

8,350

7,917

7,773

0,75

8,513

8,188

8,080

0,5

8,675

8,459

8,387

10

1,5

9,026

8,376

8,160

1,25

9,188

8,647

8,466

1

9,350

8,917

8,773

0,75

9,513

9,188

9,080

0,5

9,675

9,459

9,387

11

1,5

10,026

9,376

9,160

1

10,350

9,917

9,773

0,75

10,513

10,188

10,080

0,5

10,675

10,459

10,387

12

1,75

10,863

10,106

9,853

1,5

11,026

10,376

10,160

1,25

11,188

10,647

10,466

1

11,350

10,917

10,773

0,75

11,513

11,188

11,080

0,5

11,675

11,459

11,387

14

2

12,701

11,835

11,546

1,5

13,026

12,376

12,160

1,25

13,188

12,647

12,466

1

13,350

12,917

12,773

0,75

13,513

13,188

13,080

0,5

13,675

13,459

13,387

15

1,5

14,026

13,376

13,160

1

14,350

13,917

13,773

16

2

14,701

13,835

13,546

1,5

15,026

14,376

14,160

1

15,350

14,917

14,773

0,75

15,513

15,188

15,080

0,5

15,675

15,459

15,387

17

1,5

16,026

15,376

15,160

1

16,350

15,917

15,773

18

2,5

16,376

15,294

14,933

2

16,701

15,835

15,546

1,5

17,026

16,376

16,160

1

17,350

16,917

16,773

0,75

17,513

17,188

17,080

0,5

17,675

17,459

17,387

20

2,5

18,376

17,294

16,933

2

18,701

17,835

17,546

1,5

19,026

18,376

18,160

1

19,350

18,917

18,773

0,75

19,513

19,188

19,080

0,5

19,675

19,459

19,387

22

2,5

20,376

19,294

18,933

2

20,701

19,835

19,546

1,5

21,026

20,376

20,160

1

21,350

20,917

20,773

0,75

21,513

21,188

21,080

0,5

21,675

21,459

21,387

24

3

22,051

20,752

20,319

2

22,701

21,835

21,546

1,5

23,026

22,376

22,160

1

23,350

22,917

22,773

0,75

23,513

23,188

23,080

25

2

23,701

22,835

22,546

1,5

24,026

23,376

23,160

1

24,350

23,917

23,773

26

1,5

25,026

24,376

24,160

27

3

25,051

23,752

23,319

2

25,701

24,835

24,546

1,5

26,026

25,376

25,160

1

26,350

25,917

25,773

0,75

26,513

26,188

26,080

28

2

26,701

25,835

25,546

1,5

27,026

26,376

26,160

1

27,350

26,917

26,773

30

3,5

27,727

26,211

25,706

3

28,051

26,752

26,319

2

28,701

27,835

27,546

1,5

29,026

28,376

28,160

1

29,350

28,917

28,773

0,75

29,513

29,188

29,080

32

2

30,701

29,835

29,546

1,5

31,026

30,376

30,160

33

3,5

30,727

29,211

28,706

3

31,051

29,752

29,319

2

31,701

30,835

30,546

1,5

32,026

31,376

31,160

1

32,350

31,917

31,773

0,75

32,513

32,188

32,080

35

1,5

34,026

33,376

33,160

36

4

33,402

31,670

31,093

3

34,051

32,752

32,319

2

34,701

33,835

33,546

1,5

35,026

34,376

34,160

1

35,350

34,917

34,773

38

1,5

37,026

36,376

36,160

39

4

36,402

34,670

34,093

3

37,051

35,752

35,319

2

37,701

36,835

36,546

1,5

38,026

37,376

37,160

1

38,350

37,917

37,773

40

3

38,051

36,752

36,319

2

38,701

37,835

37,546

1,5

39,026

38,376

38,160

42

4,5

39,077

37,129

36,479

4

39,402

37,670

37,093

3

40,051

38,752

38,319

2

40,701

39,835

39,546

1,5

41,026

40,376

40,160

1

41,350

40,917

40,773

45

4,5

42,077

40,129

39,479

4

42,402

40,670

40,093

3

43,051

41,752

41,319

2

43,701

42,835

42,546

1,5

44,026

43,376

43,160

1

44,350

43,917

43,773

48

5

44,752

42,587

41,866

4

45,402

43,670

43,093

3

46,051

44,752

44,319

2

46,701

45,835

45,546

1,5

47,026

46,376

46,160

1

47,350

46,917

46,773

50

3

48,051

46,752

46,319

2

48,701

47,835

47,546

1,5

49,026

48,376

48,160

52

5

48,752

46,587

45,866

4

49,402

47,670

47,093

3

50,051

48,752

48,319

2

50,701

49,835

49,546

1,5

51,026

50,376

50,160

1

51,350

50,917

50,773

55

4

52,402

51,670

50,093

3

53,051

51,752

51,319

2

53,701

52,835

52,546

1,5

54,026

53,376

53,160

56

5,5

52,428

50,046

49,252

4

53,402

51,670

51,093

3

54,051

52,752

52,319

2

54,701

53,835

53,546

1,5

55,026

54,376

54,160

1

55,350

54,917

54,773

58

4

55,402

53,670

53,093

3

56,051

54,752

54,319

2

56,701

55,835

55,546

1,5

57,026

56,376

56,160

60

5,5

56,428

54,046

53,252

4

57,402

55,670

55,093

3

58,051

56,752

56,319

2

58,701

57,835

57,546

1,5

59,026

58,376

58,160

1

59,350

58,917

58,773

62

4

59,402

57,670

57,093

3

60,051

58,752

58,319

2

60,701

59,835

59,546

1,5

61,026

60,376

60,160

64

6

60,103

57,505

56,639

4

61,402

59,670

59,093

3

62,051

60,752

60,319

2

62,701

61,835

61,546

1,5

63,026

62,376

62,160

1

63,350

62,917

62,773

65

4

62,402

60,670

60,093

3

63,051

61,752

61,319

2

63,701

62,835

62,546

1,5

64,026

63,376

63,160

68

6

64,103

61,505

60,639

4

65,402

63,670

63,093

3

66,051

64,752

64,319

2

66,701

65,835

65,546

1,5

67,026

66,376

66,160

1

67,350

66,917

66,773

70

6

66,103

63,505

62,639

4

67,402

65,670

65,093

3

68,051

66,752

66,319

2

68,701

67,835

67,546

1,5

69,026

68,376

68,160

72

6

68,103

65,505

64,639

4

69,402

67,670

67,093

3

70,051

68,752

68,319

2

70,701

69,835

69,546

1,5

71,026

70,376

70,160

1

71,350

70,917

70,773

75

4

72,402

70,670

70,093

3

73,051

71,752

71,319

2

73,701

72,835

72,546

1,5

74,026

73,376

73,160

76

6

72,103

69,505

68,639

4

73,402

71,670

71,093

3

74,051

72,752

72,319

2

74,701

73,835

73,546

1,5

75,026

74,376

74,160

1

75,350

74,917

74,773

78

2

76,701

75,835

75,546

80

6

76,103

73,505

72,639

4

77,402

75,670

75,093

3

78,051

76,752

76,319

2

78,701

77,835

77,546

1,5

79,026

78,376

78,160

1

79,350

78,917

78,773

82

2

80,701

79,835

79,546

85

6

81,103

78,505

77,639

4

82,402

80,670

80,093

3

83,051

81,752

81,319

2

83,701

82,835

82,546

1,5

84,026

83,376

83,160

90

6

86,103

83,505

82,639

4

87,402

85,670

85,093

3

88,051

86,752

86,319

2

88,701

87,835

87,546

1,5

89,026

88,376

88,160

95

6

91,103

88,505

87,639

4

92,402

90,670

90,093

3

93,051

91,752

91,319

2

93,701

92,835

92,546

1,5

94,026

93,376

93,160

100

6

96,103

93,505

92,639

4

97,402

95,670

95,093

3

98,051

96,752

96,319

2

98,701

97,835

97,546

1,5

99,026

98,376

98,160

105

6

101,103

98,505

97,639

4

102,402

100,670

100,093

3

103,051

101,752

101,319

2

103,701

102,835

102,546

1,5

104,026

103,376

103,160

110

6

106,103

103,505

102,639

4

107,402

105,670

105,093

3

108,051

106,752

106,319

2

108,701

107,835

107,546

1,5

109,026

108,376

108,160

115

6

111,103

108,505

107,639

4

112,402

110,670

110,093

3

113,051

111,752

111,319

2

113,701

112,835

112,546

1,5

114,026

113,376

113,160

120

6

116,103

113,505

112,639

4

117,402

115,670

115,093

3

118,051

116,752

116,319

2

118,701

117,835

117,546

1,5

119,026

118,376

118,160

125

8

119,804

116,340

115,185

6

121,103

128,505

127,639

4

122,402

120,670

120,093

3

123,051

121,752

121,319

2

123,701

122,835

122,546

1,5

124,026

123,376

123,160

130

8

124,804

121,340

120,185

6

126,103

123,505

122,639

4

127,402

125,670

125,093

3

128,051

126,752

126,319

2

128,701

127,835

127,546

1,5

129,026

128,376

128,160

135

6

131,103

128,505

127,639

4

132,402

130,670

130,093

3

133,051

131,752

131,319

2

133,701

132,835

132,546

1,5

134,026

133,376

133,160

140

8

134,804

131,340

130,185

6

136,103

133,505

132,639

4

137,402

135,670

135,093

3

138,051

136,752

136,319

2

138,701

137,835

137,546

1,5

139,026

138,376

138,160

145

6

141,103

138,505

137,639

4

142,402

140,670

140,093

3

143,051

141,752

141,319

2

143,701

142,835

142,546

1,5

144,026

143,376

143,160

150

8

144,804

141,340

140,185

6

146,103

143,505

142,639

4

147,402

145,670

145,093

3

148,051

146,752

146,319

2

148,701

147,835

147,546

1,5

149,026

148,376

148,160

155

6

151,103

148,505

147,639

4

152,402

150,670

150,093

3

153,051

151,752

151,319

2

153,701

152,835

152,546

160

8

154,804

151,340

150,185

6

156,103

153,505

152,639

4

157,402

155,670

155,093

3

158,051

156,752

156,319

2

158,701

157,835

157,546

165

6

161,103

158,505

157,639

4

162,402

160,670

160,093

3

163,051

161,752

161,319

2

163,701

162,835

162,546

170

8

164,804

161,340

160,185

6

166,103

163,505

162,639

4

167,402

165,670

165,093

3

168,051

166,752

166,319

2

168,701

167,835

167,546

175

6

171,103

168,505

167,639

4

172,402

170,670

170,093

3

173,051

171,752

171,319

2

173,701

172,835

172,546

180

8

174,804

171,340

170,185

6

176,103

173,505

172,639

4

177,402

175,670

175,093

3

178,051

176,752

176,319

2

178,701

177,835

177,546

185

6

181,103

178,505

177,639

4

182,402

180,670

180,093

3

183,051

181,752

181,319

2

183,701

182,835

182,546

190

8

184,804

181,340

180,185

6

186,103

183,505

182,639

4

187,402

185,670

185,093

3

188,051

186,752

186,319

2

188,701

187,835

187,546

195

6

191,103

188,505

187,639

4

192,402

190,670

190,093

3

193,051

191,752

191,319

2

193,701

192,835

192,546

200

8

194,804

191,340

190,185

6

196,103

193,505

192,639

4

197,402

195,670

195,093

3

198,051

196,752

196,319

2

198,701

197,835

197,546

205

6

201,103

198,505

197,639

4

202,402

200,670

200,093

3

203,051

201,752

201,319

210

8

204,804

201,340

200,185

6

206,103

203,505

202,639

4

207,402

205,670

205,093

3

208,051

206,752

206,319

215

6

211,103

208,505

207,639

4

212,402

210,670

210,093

3

213,051

211,752

211,319

220

8

214,804

211,340

210,185

6

216,103

213,505

212,639

4

217,402

215,670

215,093

3

218,051

216,752

216,319

225

6

221,103

218,505

217,639

4

222,402

220,670

220,093

3

223,051

221,752

221,319

230

8

224,804

221,340

220,185

6

226,103

223,505

222,639

4

227,402

205,670

225,093

3

228,051

226,752

226,319

235

6

231,103

228,505

227,639

4

232,402

230,670

230,093

3

233,051

231,752

231,319

240

8

234,804

231,340

230,185

6

236,103

233,505

232,639

4

237,402

235,670

235,093

3

238,051

236,752

236,319

245

6

241,103

238,505

237,639

4

242,402

240,670

240,093

3

243,051

241,752

241,319

250

8

244,804

241,340

240,185

6

246,103

243,505

242,639

4

247,402

245,670

245,093

3

248,051

246,752

246,319

255

6

251,103

248,505

247,639

4

252,402

250,670

250,093

3

253,051

251,752

251,319

260

8

254,804

251,340

250,185

6

256,103

253,505

252,639

4

257,402

255,670

255,093

3

258,051

256,752

256,319

265

6

261,103

258,505

257,639

4

262,402

260,670

260,093

3

263,051

261,752

261,319

270

8

264,804

261,340

260,185

6

266,103

263,505

262,639

4

267,402

265,670

265,093

3

268,051

266,752

266,319

275

6

271,103

268,505

267,639

4

272,402

270,670

270,093

3

273,051

271,752

271,319

280

8

274,804

271,340

270,185

6

276,103

273,505

272,639

4

277,402

275,670

275,093

3

278,051

276,752

276,319

285

6

281,103

278,505

277,639

4

282,402

280,670

280,093

3

283,051

281,752

281,319

290

8

284,804

281,340

280,185

6

286,103

283,505

282,639

4

287,402

285,670

285,093

3

288,051

206,752

286,319

295

6

291,103

288,505

287,639

4

292,402

290,670

290,093

3

293,051

291,752

291,319

300

8

294,804

291,340

290,185

6

296,103

293,505

292,639

4

297,402

295,670

295,093

3

298,051

296,752

296,319

310

6

306,103

303,505

302,639

4

307,402

305,670

305,093

320

8

314,804

311,340

310,185

6

316,103

313,505

312,639

4

317,402

315,670

315,093

330

6

326,103

323,505

322,639

4

327,402

325,670

325,093

340

8

334,804

331,340

330,185

6

336,103

333,505

332,639

4

337,402

335,670

335,093

350

6

346,103

343,505

342,639

4

347,402

345,670

345,093

360

8

354,804

351,340

350,185

6

356,103

353,505

352,639

4

357,402

355,670

355,093

370

6

366,103

363,505

362,639

4

367,402

365,670

365,093

380

8

374,804

371,340

370,185

6

376,103

373,505

372,639

4

377,402

375,670

375,093

390

6

386,103

383,505

382,639

4

387,402

385,670

385,093

400

8

394,804

391,340

390,185

6

396,103

393,505

392,639

4

397,402

395,670

395,093

410

6

406,103

403,505

402,639

420

8

414,804

411,340

410,185

6

416,103

413,505

412,639

430

6

426,103

423,505

422,639

440

8

434,804

431,340

430,185

6

436,103

433,505

432,639

450

6

446,103

443,505

442,639

460

8

454,804

451,340

450,185

6

456,103

453,505

452,639

470

6

466,103

463,505

462,639

480

8

474,804

471,340

470,185

6

476,103

473,505

472,639

490

6

486,103

483,505

482,639

500

8

494,804

491,340

490,185

6

496,103

493,505

492,639

510

6

506,103

503,505

502,639

520

8

514,804

511,340

510,185

6

516,103

513,505

512,639

530

6

526,103

523,505

522,639

540

8

534,804

531,340

530,185

6

536,103

533,505

532,639

550

6

546,103

543,505

542,639

560

8

554,804

551,340

550,185

6

556,103

553,505

552,639

570

6

566,103

563,505

562,639

580

8

574,804

571,340

570,185

6

576,103

573,505

572,639

590

6

586,103

583,505

582,639

600

8

594,804

591,340

590,185

6

596,103

593,505

592,639





Ключевые слова: резьба, метрическая резьба, размеры







© 2013 Ёшкин Кот :-)
