МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ
ПО СВЯЗИ И ИНФОРМАТИЗАЦИИ

РУКОВОДЯЩИЙ ДОКУМЕНТ ОТРАСЛИ

СОСТАВ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ НА
ЗАКОНЧЕННЫЕ СТРОИТЕЛЬСТВОМ ЛИНЕЙНЫЕ
СООРУЖЕНИЯ МАГИСТРАЛЬНЫХ И
ВНУТРИЗОНОВЫХ ВОЛП

РД 45.156-2000

ЦНТИ «ИНФОРМСВЯЗЬ»

Москва - 2000

СОДЕРЖАНИЕ

Паспорт трассы.. 2

Опись документов. 2

Титульный лист паспорта трассы.. 3

Скелетная схема ВОЛП и основные данные цепей кабеля. 3

Схема размещения строительных муфт на участках регенерации между оконечными пунктами ВОЛП. 5

Скелетная схема размещения строительных длин кабеля и смонтированных муфт на участке регенерации. 6

Схемы распределения ОВ на кассетах разветвительных муфт. 7

Схемы расшивки кабеля на оптических стойках на участках. 9

Схемы расшивки кабеля на оптических стойках в пунктах. 10

Планы ввода кабелей в ОП.. 11

Схема заземления бронепокровов ВОК в шахте ОП.. 11

Планы ввода кабелей в НРП с привязкой контуров заземлений. 13

Планы размещения оборудования и стоек аппаратуры в пунктах. 14

Монтажные схемы участка регенерации. 14

Ведомость проложенных строительных длин ВОК.. 15

Откорректированные после прокладки кабеля рабочие чертежи проектной документации, уличные чертежи и планшеты.. 17

Картограммы глубины залегания кабеля и сигнально-предупредительной ленты.. 17

Паспорт трассы электрический. 18

Опись документов. 18

Титульный лист электрического паспорта трассы.. 18

Технические данные и особенности конструкции проложенного ВОК.. 18

Схема размещения строительных длин кабеля и смонтированных муфт на участке регенерации. 20

Протоколы монтажа муфты.. 21

Протоколы монтажа оптических кроссов. 21

Рефлектограммы двухсторонних измерений затухания ОВ на смонтированных участках регенерации. 22

Протоколы измерений затухания ОВ смонтированного кабеля на участках регенерации. 22

Протоколы измерения сопротивления изоляции внешней полиэтиленовой оболочки ВОК (бронепокровы - «земля») на смонтированных участках регенерации. 23

Протоколы измерения переходного сопротивления грозозащитных тросов по отношению к «земле». 24

Рабочая документация. 24

Опись документов. 24

Титульный лист рабочей документации. 25

Заводские паспорта строительных длин ВОК.. 25

Протоколы входного контроля строительных длин ВОК.. 25

Отчёт по прокладке кабеля. 26

Протоколы измерения затухания ов строительных длин кабеля после прокладки. 28

Заводские паспорта оконечного оборудования. 28

Акты на скрытые работы.. 29

Перечень внесённых в проект изменений, отступлений от проектных решений и согласований к ним.. 33

Справки и реестр от землепользователей, лесхозов, комитетов по охране природы, госсанэпидемнадзора и других инстанций о выполнении их требований. 33

Предисловие

1. РАЗРАБОТАН:                          АОЗТ «Межгорсвязьстрой» совместно с ОАО «Ростелеком» и ГЦУ ОАО «Ростелеком»

ВНЕСЕН:                                       Департаментом электросвязи Министерства Российской Федерации по связи и информатизации

2. УТВЕРЖДЕН:                           Министерством Российской Федерации по связи и информатизации 19.06.2000

3. ВВЕДЕН В ДЕЙСТВИЕ:          Письмом Министерства Российской Федерации по связи и информатизации от 22.06.2000 № 3636

4. ВВЕДЕН ВПЕРВЫЕ

ПАСПОРТ ТРАССЫ

ВОЛП - _______(индекс)____

Паспорт трассы.

Опись документов.



Наименование документа

Кол-во листов

Номера страниц

Примечания

2

Титульный лист паспорта трассы.







3

Скелетная схема ВОЛП и основные данные цепей кабеля.







4

Схема размещения строительных длин и смонтированных муфт на участке между оконечными пунктами ВОЛП.





С указанием нарастающей физической и оптической длины ВОК с обоих концов участка.

5

Скелетная схема размещения строительных длин кабеля и смонтированных муфт на участках.





С отметками по нарастающей физической длины кабеля.

6

Схемы распределения ОВ на кассетах разветвительных муфт.







7

Схемы расшивки кабеля на оптических стойках в пунктах.







8

Схемы расшивки кабеля на оптических стойках на участке.







9

Планы ввода кабелей в ОП.







10

Схема заземления бронепокровов ВОК в шахтах ОП.







11

Планы ввода кабелей в НРП с привязкой контуров заземлений.





Включая кабели энергоснабжения

12

Планы размещения оборудования и стоек аппаратуры в пунктах.







13

Монтажные схемы участков регенерации





С указанием оптической и физической длины ВОК между смежными муфтами

14

Ведомость проложенных строительных длин ВОК.







15

Откорректированные после прокладки и монтажа кабеля рабочие чертежи проектной документации, уличные чертежи и планшеты.





(чертежи кабельных переходов через автомобильные и железные дороги подшиваются сразу за соответствующим планшетом).

16

Картограммы глубины залегания кабеля и сигнально-предупредительной ленты по участкам.









Составил:

(должность)

(Фамилия И. О.)

(подпись)

(дата)



ВОЛП _______(индекс)_____

Строительно-монтажная организация-генподрядчик: _____________________________

ПАСПОРТ ТРАССЫ

магистральной (внутризоновой) кабельной линии связи

на участке ОП «А» - ОП «Б»

магистрали ____(индекс)_____

Марка кабеля - __________________________________________________________.

Длина трассы - __________________________________________________________ км.

Длина кабеля (всего) ____________ км; в том числе.

в грунте _______________________ км;

в канализации __________________ км;

под водой ______________________ км.

Год прокладки кабеля - _____________________

Паспорт составлен - _________(дата)____________

Ответственный представитель генподрядчика:

________(должность)_______                _____(подпись)_____                      ______(Ф. И. О.)_______

Ответственный исполнитель:

________(должность)_______                _____(подпись)_____                      ______(Ф. И. О.)_______

Объект: __(номер заказа)__

Подрядчик: _(наименование организации)_

Форма ВОЛС-ПТ-3

ВОЛП - _______(индекс)_______

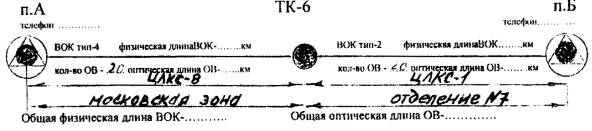

Скелетная схема ВОЛП и основные данные цепей кабеля.

Конструктивные и технические данные оптического кабеля.

1. А-Дв2Y 1×20 Е9/125 0,36Р 3,5 0,22 Н18 (R-1,7)

ВОК второго типа; цетральномодульной конструкции; содержит 20 ОВ. Изготовитель - «Siemens».

ОВ одномодовое; коэффициент преломления - 1,4675; километрическое затухание при измерении на длине волны = 1,55 не более 0,24dB. Изготовитель - «Siecor»

1. Оптические волокна (ОВ).

2. Гидрофобный заполнитель.

3. Двуслойная полиамидная оболочка центрального модуля.

4. 12 стальных проволок бронепокрова.

5. Гидрофобный заполнитель.

6. Внешняя полиэтиленовая оболочка.

2. А-Дf(ZN)(SR)2Y3×6 Е9/125 0,36 F3,5 + 0,22Н18 1×2 Е9/125 0,36 F3,5 + 0,22 Н18

ВОК четвёртого типа модульной конструкции, содержит 20 ОВ. Изготовитель «Siemens»

ОВ одномодовое; коэффициент преломления – 1,4675; километрическое затухание при измерении на длине волны = 1,55 не более 0,24 dВ. Изготовитель - «Siecor»

1. Дигэлектрический центральный силовой элемент.

2. Трубка модуля с ОВ.

3. Кордель без ОВ.

4. Гидрофобный заполнитель.

5. Слой армирующих нитей.

6. Стальная гофрированная лента.

7. Внешняя полиэтиленовая оболочка.

Составили

Должность

Фамилия И.О.

Подпись

Дата

Представители Московской зоны

















Представители Отделения № 7


















Форма ВОЛС-ПТ

ВОЛП - ___(индекс)___

Участок _________________

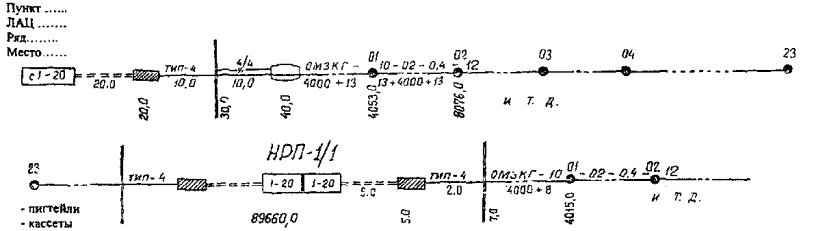

Схема размещения строительных муфт на участках регенерации между оконечными пунктами ВОЛП.

Составил:

(должность)

(Фамилия И.О.)

(подпись)

(дата)

ВОЛП - _______(индекс)___

Участок регенерации НПТ... – НПР...

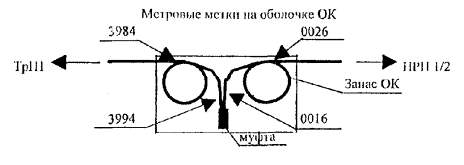

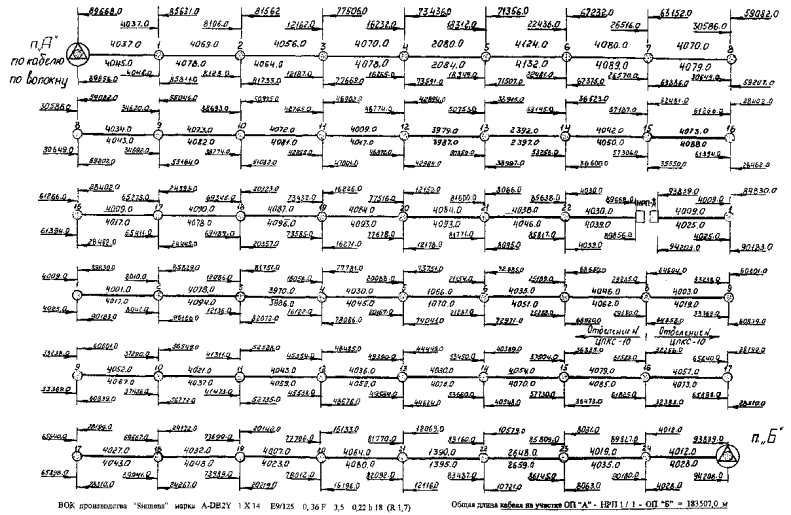

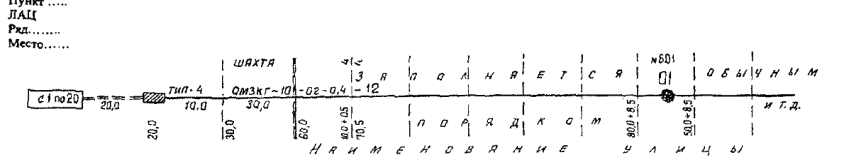

Скелетная схема размещения строительных длин кабеля и смонтированных муфт на участке регенерации.

Образец на телефонную канализацию.

Примечание: На каждый колодец с муфтой к типовому накиду прибавляется длина колец.

Образец на грунт.

Примечание: На каждой муфте с обоих сторон выделяется плюсом длина кабеля в кольцах.

Внимание! На этих схемах наносится только физическая нарастающая длина по ВОК:

Составил:

(должность)

(Фамилия И.О.)

(подпись)

(дата)

Форма ВОЛС-ПТ-6

ВОЛП - ____(индекс)____

Участок ____________

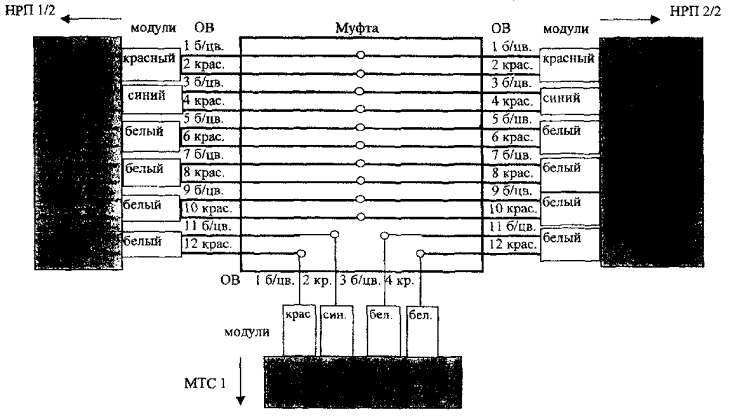

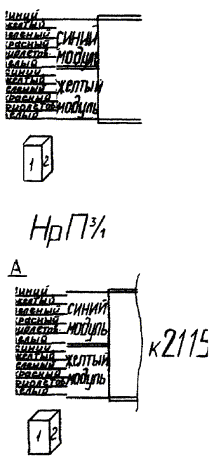

Схема распределения ОВ на кассете разветвительной муфты №....

Составил:

(должность)

(Фамилия И.О.)

(подпись)

(дата)


Форма ВОЛС-ПТ-8

ВОЛП - ___(индекс)____

Участок ____________

Составил:

(должность)

(Фамилия И. О.)

(подпись)

(дата)


Форма ВОЛС-ПТ-8

ВОЛП - ___(индекс)____

Участок ____________

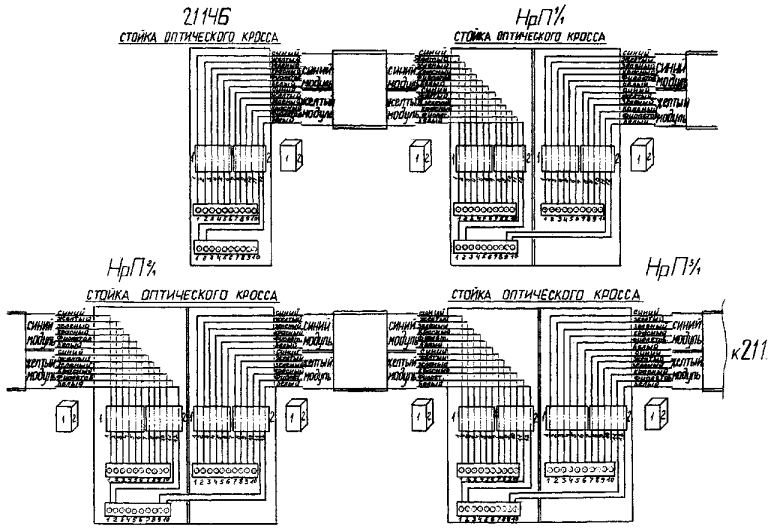

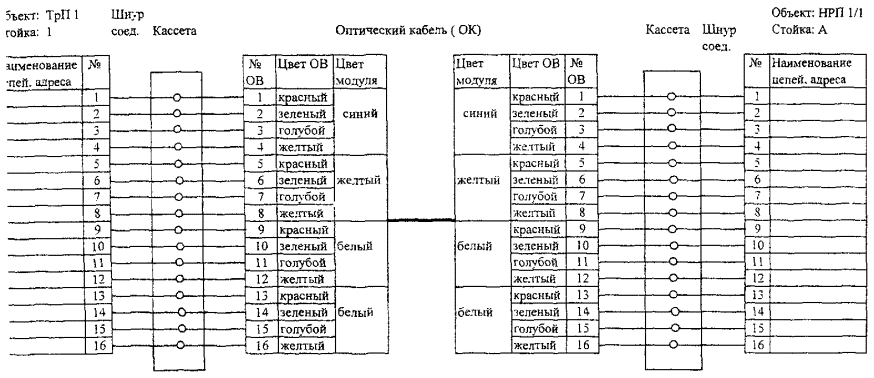

Схема расшивки кабеля на оптических стойках на участке.

Составил:

(должность)

(Фамилия И. О.)

(подпись)

(дата)

Форма ВОЛС-ПТ-7

ВОЛП - _(индекс)____

Участок __________

Схема расшивки кабеля на оптических стойках в пунктах.

Составил:

(должность)

(Фамилия И. О.)

(подпись)

(дата)


Форма ВОЛС-ПТ-9

ВОЛП - ___(индекс)_____

Объект:______________

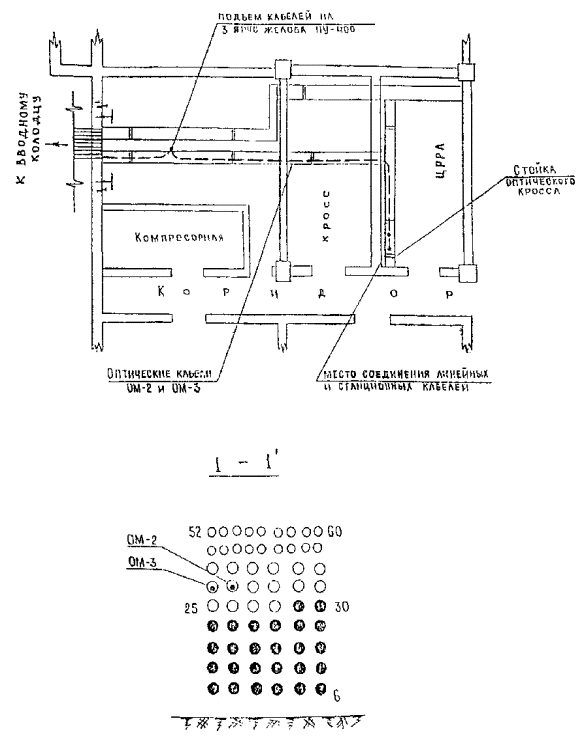

План ввода кабелей в ОП -______

Составил:

(должность)

(Фамилия И. О.)

(подпись)

(дата)

Форма ВОЛС-ПТ-10

ВОЛП - __(индекс)__

Объект:___________

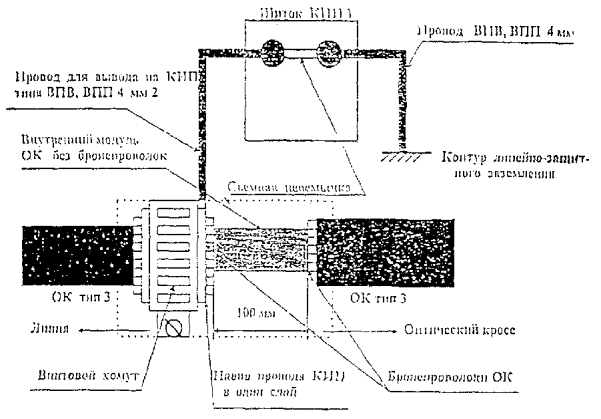

Схема заземления бронепокровов ВОК в шахте ОП - ______

Составил:

(должность)

(Фамилия И. О.)

(подпись)

(дата)


Форма ВОЛС-ПТ-11

ВОЛП - ___(индекс)____

Объект_______________

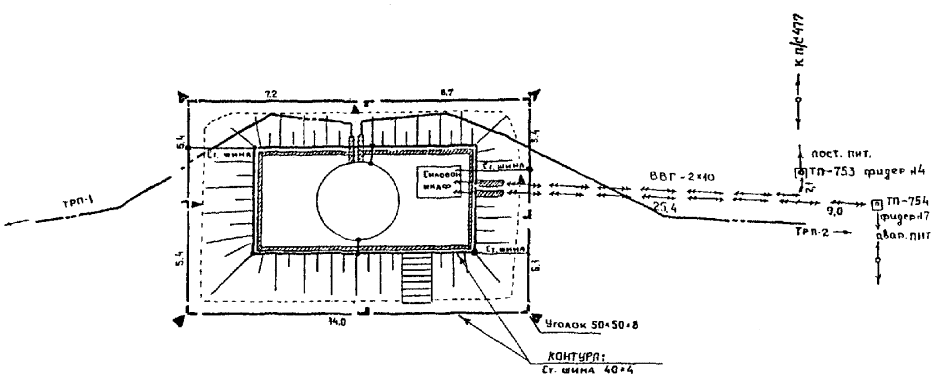

План ввода кабелей в НРП -... с привязкой контуров заземлений.

Составил:

(должность)

(Фамилия И. О.)

(подпись)

(дата)


Форма ВОЛС-ПТ-12

ВОЛП - _(индекс)__

Объект___________

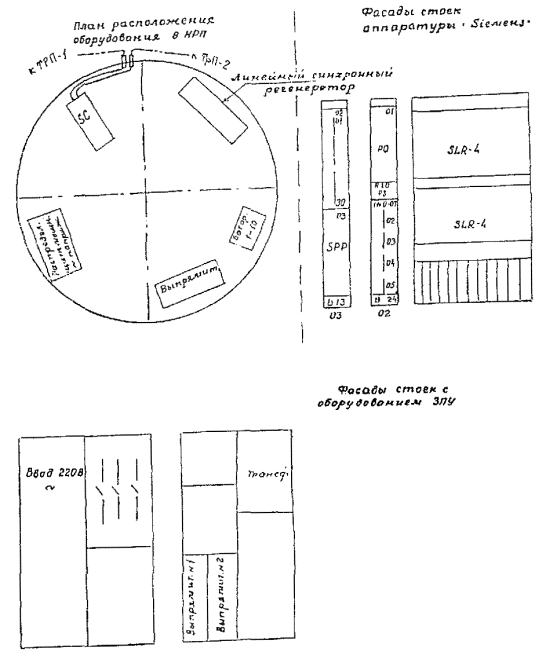

План размещения оборудования и стоек в НРП ____

Составил:

(должность)

(Фамилия И. О.)

(подпись)

(дата)

Форма ВОЛС-ПТ-13

ВОЛП - __(индекс)___

Участок НРП1 - ТРП1

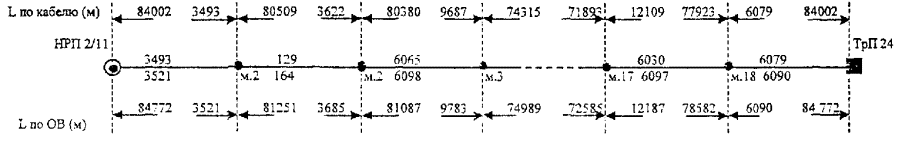

Монтажная схема участка регенерации.

На схеме указывается:

а) цифры сверху - оптические длины, измеренные рефлектометром по ОВ;

б) цифры снизу - ближайшие к муфтам метки на концах строительных длин и расчетное расстояния между муфтами в метрах.

Измерительное оборудование ............. (наименование, тип, зав. номер).................................

...................................................................................................................................................

От п. 1 до муфты номер 13 проложен кабель типа 4 (20 волоком). От муфты номер 13 до Трн1 проложен кабель типа 2 (20 волокон). Муфты номер 13, 14, 15, 16, 17, 18, 19 смонтированы с выходом КИП.

Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представители технадзора Отделения № 7

















Форма ВОЛС-ПТ-14

ВОЛП - __(индекс)_

Участок.___ - ____

Ведомость проложенных строительных длин ВОК.

Строительно-монтажная организация................................................................................

Завод-изготовитель кабеля...................................................................................................

Марка проложенного кабеля:

1) от НРП-1 до М13 (тип - 4)............................ (марка)............................................................................

2) от М13 до ТРП1 (тип - 2).............................. (марка)............................................................................



Номер барабана

Номер строительной длины

Номера смежных муфт

Длина кабеля полученная (м)

Длина кабеля проложена» (м)

Остаток кабеля после прокладки (м)

Дата прокладки

Тип ВОК



















































































































































































































































































































































































Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представители технадзора


















ВОЛП - __(индекс)__

Участок НРП1 - ТРП1

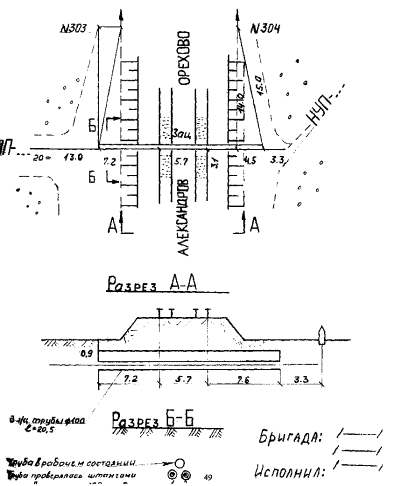

Рабочие чертежи

Форма ВОЛС-ПТ-16

Участок________

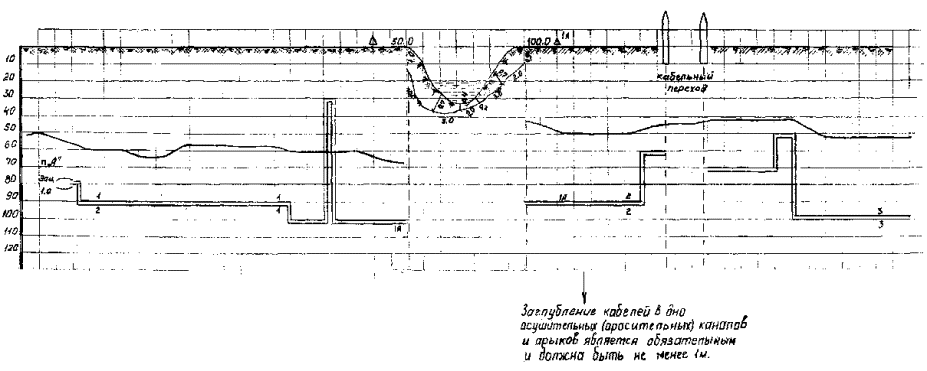

Картограмма глубины залегания кабеля и сигнально-предупредительной ленты.

Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации









Представители технадзора










ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ

ВОЛП - _(индекс)___

Паспорт трассы электрический.

Опись документов.



Наименование документа

Кол-во листов

Номера страниц

Примечания

2

Титульный лист электрического паспорта трассы.







3

Технические данные и особенности конструкции проложенного ВОК.





С эскизом поперечного сечения.

4

Схема размещения на магистрали строительных длин кабеля и смонтированных муфт.







5

Протоколы монтажа муфт.







6

Протоколы монтажа оптических кроссов





Затухание на сростках ОВ оценивается только по сварочному устройству.

7

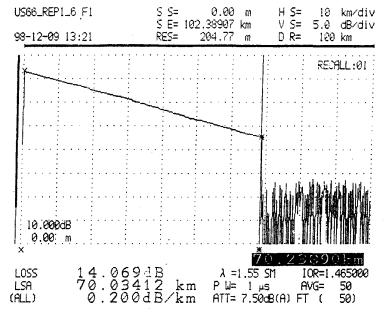

Рефлектограммы двусторонних измерений затухания ОВ на смонтированных участках регенерации.





Представляются в ксерокопиях на отдельных листах.

8

Протоколы измерений затухания ОВ смонтированного кабеля на участках регенерации.





Измерения проводятся оптическим генератором и приёмником или рефлектометром.

9

Протоколы измерения сопротивления изоляции внешней полиэтиленовой оболочки ВОК (бронепокровы - «земля») на смонтированных участках регенерации.







10

Протоколы измерения переходного сопротивления грозозащитных тросов по отношению к «земле».









Составил:

(должность)

(Фамилия И. О.)

(подпись)

(дата)

ВОЛП _(индекс)_

Строительно-монтажная организация - генподрядчик:_____________________________

ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ

магистральной (внутризоновой) кабельной линии связи

на участке ОП «А» - ОП «Б»

магистрали ___(индекс)_____

Марка кабеля -_________________________________________________

Длина трассы -______________________________________________ км.

Длина кабеля (всего) ______________________________ км; в том числе

в грунте ________________________________________ км.

в канализации под водой __________________________ км.

Год прокладки кабеля -_______________________________

Паспорт составлен -_______________(дата)______________

Ответственный представитель генподрядчика:

_____(должность)____                          __________(подпись)____              ____(Ф. И. О.)_______

Ответственный исполнитель:

_____(должность)_____                       _________(подпись)____                ____(Ф. И. О.)________

Объект: __(номер заказа)__

Подрядчик:_(наименование организации)___________________

Фирма ВОЛС ПТЭ-3

ВОЛП - ___(индекс)__

Технические данные и особенности конструкции проложенного ВОК.

Волоконно-оптический кабель ДПС производства ЗАО «Севкабель - Оптик».

Эскиз поперечного сечения кабеля.

1. наружная оболочка из ПЭВД

2. броня из стальной оцинкованной проволоки

3. промежуточная оболочка

4. оптический модуль из ПБТ

5. гидрофобный заполнитель

6. центральный силовой элемент (ЦСЭ) из стеклопластика (ДПС) или металлического троса (СПС)

7. кордель, заполненный стеклонитями

8. оптическое волокно (от 4-х до 6-ти в каждом оптическом модуле)

Рекомендуемые условия прокладки

* В грунтах всех групп при прокладке в открытую траншею

* В кабельной канализации, трубах, коллекторах при наличии особо высоких требований по механической устойчивости

Основные параметры и особенности конструкции

* Оптическая скрутка 6-ти элементная с центральным силовым элементом (ЦСЭ) диаметром 2 мм

* Коэффициент затухания, менее

- 0,25 дБ/км на длине полны 1,55 мкм

- 0,4 дБ/км на длине волны 1,3 мкм (для одномодовых волокон)

- 0,7 дБ/км на длине полны 1,3 мкм (для многомодовых волокон)

* Растягивающее усилие                                       - 7 кН

* Температурный диапазон                                  - -40 °С ... 50 °С

* Вес, не более                                                       - 650 кг/км

* Внешний диаметр                                               - 16 мм

* Соотношение оптических модулей и корделей в скрутке в зависимости от количества оптических волокон

* Максимальное количество оптических волокон - 36

Составил:

(должность)

(Фамилия И. О.)

(подпись)

(дата)


Форма ВОЛС-ПТЭ-4

ВОЛП - __(индекс)___

Участок регенерации НРП... - НРП...

Схема размещения строительных длин кабеля и смонтированных муфт на участке регенерации.

Составил:

(должность)

(Фамилия И. О.)

(подпись)

(дата)


Форма ВОЛС-ПТЭ-5

ВОЛП - _(индекс)__

Участок регенерации ОП-1 - НРП-1/1

Протокол монтажа муфты № _

Строително-монтажная организация____________________________________

Сварочное устройство (тип, зав №)_____________________________________

Рефлектометр (тип, зав №)____________________________________________

Установочные параметры рефлектометра: показатель преломления_________

длина волны - __________; длительность импульса - _______; диапазон - ____

Оптическое расстояние до смежной муфты № _____ составляет ____________ м.



№ ОВ

Затухание на сростках по сварочному устройству

Затухание на сростках по рефлектометру

Примечание

1

2

3

4

А-В

В-А

Среднее

1

















2

















3

















4

















5

















6

















7

















8

















9

















10

















11

















12

















Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представители технадзора









Форма ВОЛС-ПТЭ-6

ВОЛП - __(индекс)_

Участок регенерации ОП-1 - НРП-1/1

Объект НРП 1/1

Протокол монтажа оптического кросса.

Строительно-монтажная организация________________________________________

Наименование (номер) кросса_______________________________________________

Сварочное устройство (тип, №)_____________________________________________

№ ОВ

Цвет ОВ

Затухание на сростках по сварочному устройству (дБ)

1-е сращивание

2-е сращивание

3-е сращивание

4-е сращивание

1











2











3











4











5











6











7











8











9











10











11











12













Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представители технадзора









Форма ВОЛС-ПТЭ-7

ВОЛП - (индекс)

Участок ОП-1 - НРП-1/1.

Рефлектограмма ОВ № ____ (цвет) на смонтированном участке регенерации.

Строительно-монтажная организация____________________________________

Рефлектометр (тип, зав №)_____________________________________________

Направление А-Б

Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представители технадзора









Форма ВОЛС-ПТЭ-8

ВОЛП - __(индекс)__

Участок регенерации:____

ПРОТОКОЛ
измерения затухания ОВ смонтированного кабеля на участке регенерации.

Строительно-монтажная организация_____________________________________

Рефлектометр (марка и зав. номер)_______________________________________

Установочные параметры: диапазон -_________ длина волны _______________;

показатель преломления; ______________; длительность импульса ___________;



№ ОВ

Цвет

Затухание суммарное на участке (дБ)

Затухание километрическое (дБ/км)

Оптическая длина ОВ (км)

А-Б

Б-А

А-Б

Б-А



1













2













3













4













5













6













7













8













9













10













11













12















Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представители технадзора









Форма ВОЛС-ПТЭ-9

ВОЛП - __(индекс)__

Участок регенерации:_______

Протокол
измерения сопротивления изоляции внешней полиэтиленовой оболочки ВОК (бронепокровы - «земля») на смонтированном участке регенерации.

Строительно-монтажная организация____________________________________

Измерительное оборудование___________________________________________

№ п/п

Участок ВОЛП

Физическая длина ВОК на участке (км)

Сопротивление изоляции шланга (кОм)

Километрическое сопр. изоляции шланга (кОм)











































































































































































































Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представители технадзора









Форма ВОЛС-ПТЭ-10

ВОЛП - ___(индекс)___

Участок регенерации ______-_____

Протокол измерения переходного сопротивления грозозащитных тросов по отношению к «земле».

Строительно-монтажная организация ____________________________________

Измерительное оборудование ___________________________________________

№ п/п

Участок ВОЛП

Физическая длина грозозащитного троса (км)

Сопротивление заземления (Ом)

Переходное сопротивление (Ом)











































































































































































































Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажная организации

















Представители технадзора









РАБОЧАЯ ДОКУМЕНТАЦИЯ

ВОЛП _(индекс)_

Рабочая документация

Опись документов.



Наименование документа

Кол-во листов

Номера страниц

Примечания

2

Титульный лист рабочей документации.







3

Заводские паспорта строительных длин ВОК







4

Протоколы входного контроля строительных длин ВОК.





На кабельных барабанах.

5

Отчёт по прокладке кабеля.







6

Протоколы измерения затухания строительных длин кабеля после прокладки.







7

Заводские паспорта оконечного оборудования.







8

Акты на скрытые работы.







9

Перечень внесённых изменений, отступлений от проектных решений и согласования к ним.







10

Справки и реестр от землепользователей, лесхозов, комитетов по охране природы, госсанэпидемнадзора и других инстанций о выполнении их требований.







ВОЛП __(индекс)_____

Строительно-монтажная организация - генподрядчик:______________________

РАБОЧАЯ ДОКУМЕНТАЦИЯ

магистральной (внутризоновой) кабельной линии связи

на участке _________-__________«Б»

магистрали ______(индекс)_________

Марка кабеля -________________________________________________

Длина трассы -________________________________________________ км.

Длина кабеля (всего)_________________________________ км; в том числе

в грунте ___________________________________________ км;

в канализации ______________________________________ км;

под водой __________________________________________ км.

Год прокладки кабеля -__________________________________

Паспорт составлен -__________(дата)_____________________

Ответственный представитель генподрядчика:

__________(должность)____              ____(подпись)____                       _____(Ф. И. О.)________

Ответственный исполнитель:

__________(должность)____              _____(подпись)____                    _____(Ф. И. О.)________

Объект:__(номер заказа)____

Подрядчик: ___(наименование организации)_______________

Заводские паспорта строительных длин ВОК.

Форма ВОЛС-РД-4

ВОЛП - _(индекс)_

Участок ОП-1 - ТрП-1.

Протокол № ____
входного контроля строительной длины ВОК

Марка кабеля __________________________________ Тип кабеля________

Кабельный барабан № ___________________Кабель № __

Физическая длина кабеля на барабане________________ метров

Измерительное оборудование:____(тип, марка рефлектометра, зав. №)_________

Установочные данные: длина волны -_____; показатель преломления -_____



№ ОВ

Цвет модуля

Цвет ОВ

Коэфф. затухания (дБ/км)

Оптическая длина (м)

А-Б

Б-А

1











2











3











4











5











6











7











8











9











10











11











12











13











14











15











16











17











18











19











20











Средняя оптическая длина кабеля по ОВ _____________________м.

Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представители технадзора









Форма ВОЛС-РД-5

ВОЛП - _(индекс)__

Участок НРП1 - ТРП1

Отчёт по прокладке кабеля.

Строительно-монтажная организация________________________________________

Завод-изготовитель кабеля_________________________________________________

Марка проложенного кабеля:

1) от НРП-1 до М13 (тип - 4)........................ (марка)....................................................

2) от М13 до ТРП1 (тип-2)............................ (марка)....................................................



Номер барабана

Номер строительной длины

Номера смежных муфт

Длина кабеля полученная (м)

Длина кабеля проложенная (м)

Остаток кабеля после прокладки (м)

Дата прокладки

Тип ВОК



















































































































































































































































































































































































Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представители технадзора









Форма ВОЛС-РД-6

ВОЛП - ___(индекс)_____

Участок НРП1 - ТРП1

Протокол
измерения затухания ОВ строительной длины кабеля после прокладки.

Строительно-монтажная организация ________________________________

Кабель проложен между муфтами № __ и № __.

Марка кабеля_____________________________________ Тип кабеля____

Кабельный барабан № ______________________________ Кабель № _______

Физическая длина кабеля ___________________ метров

Измерительное оборудование:__(тип, марка рефлектометра)_______Зав. № ___

Установочные данные: длина волны - _______; показатель преломления -________



№ ОВ

Цвет модуля

Цвет ОВ

Коэфф. затухания (дБ/км)

Оптическая длина (м)

А-Б

Б-А

1











2











3











4











5











6











7











8











9











10











11











12











13











14











15











16











17











18











19











20











Примечание: проверка ВОК после прокладки допускается производить с одного конца кабеля.

Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представитель технадзора









ВОЛП - __(индекс)__

Участок НРП1 - ТРП1

Заводской паспорт оконечного оборудования

ВОЛП - ___(индекс)____

Участок НРП1 - ТРП1

Участок трассы находится между населёнными пунктами (пикетами)_______________

__________________________________________________________________________

Строительно-монтажная организация _________________________________________

Акт
на скрытые работы по прокладке кабелей связи и защитных средств.

Мы, нижеподписавшиеся, представитель технического надзора заказчика___________

и представитель_____________________________________________________________

(наименование строительно-монтажной организации)

произвели освидетельствование выполненных работ по прокладке кабелей и защитных проводов и установили:

1. Проложен кабель марки ________________производства завода ________________ от ______________ до ______протяженностью ___________ ________________ км и марка ________________ от _____ до _____________ протяженностью _______________ км, а всего _________________________км

2. Способ прокладки ________________________________________________________

(кабелеукладчиком, вручную)

3. Глубина прокладки по проекту __________ м, фактически не менее _____ м.

4. Перекрытие концов на стыке строительных длин______________________ м.

5. Выполнены переходы через грунтовые дороги ________________________ м.

__________________________________________________________________________

___________________________________________________________________________

(указать способ прокладки кабеля на переходе: кабелеукладчиком, вручную, количество труб и т.п. по каждому переходу)

6. Выполнены переходы через малые реки и ручьи ______________________________

__________________________________________________________________________

__________________________________________________________________________

7. Произведена защита кабеля кирпичом (железобетонными плитами) на участке ______________________ общей протяженностью ________________________ м.

8. Выполнены работы по устройству постели (из привозного песка, мягкого грунта) на участке __________________________ в объеме _____________________



Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представитель технадзора









Форма ВОЛС-РД-8/2

ВОЛП - __(индекс)___

Участок НРП1 - ТРП1

Участок трассы находится между: _____________________________________________

___________________________________________________________________________

Строительно-монтажная организация___________________________________________

Акт
на скрытые работы по строительству кабельной канализации.

Мы, нижеподписавшиеся, представитель технического надзора заказчика_________________________________________________________________

и представитель___________________________________________________________

(наименование строительно-монтажной организации)

произвели освидетельствование работ по прокладке (докладке) трубопроводов кабельной канализации согласно рабочим чертежам

№№ ____________ по ул. __________________________ от колодца № ________

(дом № _______) до колодца № ______________ (дом № ________) и установили:

1. Общие данные

Участок между колодцами № №

Длина пролета м

Характеристика труб

Количество каналов

Количество стыков

Примечание

материал

длина м

внутренний диаметр, мм

















2. Способ соединения стыков труб __________________________________________

________________________________________________________________________

3. Глубина заложения подошвы блока _______________________________________

4. Промежутки между трубами засыпаны ____________________________________

Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представитель технадзора









Форма ВОЛС-РД8/3

ВОЛП - __(индекс)___

Участок НРП1 - ТРП1

Участок трассы находится:__________________________________________________

__________________________________________________________________________

Строительно-монтажная организация__________________________________________

Акт
на скрытые работы по устройству кабельных переходов на пересечении с автомобильной (или железной) дорогой.

Мы, нижеподписавшиеся, представитель заказчика ___________________________

_______________________________________________и представитель подрядчика

______________________________________________________________ произвели

освидетельствование работ по устройству переходов и установили:

1 Общие данные

Место перехода, номер чертежа

Пересекаемое сооружение

Характеристика труб

Способ выполнения работ

Примечание

материал

диаметр

длина

число каналов

















2. Проверка проходимости каналов _______________________________________

______________________________________________________________________

3. Покрытие труб битумной массой на пересечениях электрифицированных дорог _______________________________________________________________________

4. Способ заделки стыков труб ____________________________________________

5. Заделка концов труб ___________________________________________________

6. Установка столбиков около концов труб __________________________________

7. Восстановление откосов, кюветов________________________________________

8.______________________________________________________________________

9.______________________________________________________________________

Работы выполнены в соответствии с рабочей документацией проекта и действующими правилами _______________________________

Оценка выполненных работ (___________________________)

Приложение

Подписали

Должность

Фамилия И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представитель технадзора









Кабельный переход через ж/д на участке НУП-№... - НУП-№...... км + ...м

Форма ВОЛС-РД-8/4

ВОЛП - ___(индекс)___

Участок НРП1 - ТРП1

Объект - НРП1

Строительно-монтажная организация_____________________________________

АКТ
на скрытые работы по строительству НРП
.

Мы, нижеподписавшиеся, представитель технического надзора заказчика_________________________________________________________________

и представитель___________________________________________________________

(наименование строительно-монтажной организации)

произвели освидетельствование выполненных работ по строительству НРП № ___ на участке трассы и установили:

1. Место установки НРП соответствует рабочим чертежам проекта ________________________________________________________________________

2. Основание под цистерну (контейнер, корпус) выполнено из ________________________________________________________________________

3. Анкеровка цистерны выполнена посредством анкеров и тяжей из ________________________________________________________________________

4. Гидроизоляция (противокоррозионное покрытие) повреждений не имеет:

5. Анкеры, тяжи, хомуты, закладные детали защищены от коррозии________________________________________________________________

(указать способ)

6.____________________________________________________________________

7.____________________________________________________________________

8._____________________________________________________________________

Все работы выполнены в соответствии с рабочей документацией и действующими правилами.

Подписали

Должность

Фамилия И. О.

подпись

дата

Представители строительно-монтажной организации

















Представители технадзора









Форма ВОЛС-РД-8/5

ВОЛП - ___(индекс)___

Участок НРП1 - ТРП1

Объект - НРП1

Строительно-монтажная организация_____________________________________

Акт
на скрытые работы по устройству заземлени
й.

Мы, нижеподписавшиеся, представитель технического надзора заказчика_________________________________________________________________

и представитель___________________________________________________________

(наименование строительно-монтажной организации)

произвели освидетельствование выполненных работ по устройству заземлений и установили:

1. Общие данные

№ пп

Характеристика

Назначение заземления

рабочее

защитное

линейно-защитное

1

2

3

4

5

1

Материал электродов







2

Количество электродов, шт.







3

Длина электродов, м







4

Материал шин







5

Длина шин, м







6

Марки соединительного кабеля (провода)







7

Длина соединительного кабеля, м







8

Глубина забивки электродов, м







9

Глубина прокладки шин, м







10

Способ соединения электродов







11

Дата устройства заземления









Подписали

Должность

Фамилии И. О.

Подпись

Дата

Представители строительно-монтажной организации

















Представитель технадзора









Форма ВОЛС-РД-9

ВОЛП - ___(индекс)____

Участок НРП1 - ТРП1

Объект - НРП1

Строительно-монтажная организация _____________________________________

Перечень
внесённых в проект изменений, отступлений от проектных решений и согласований к ним.

Дата внесения изменения

Причина изменения проектного решения

Регенерационный участок и номера планшетов, на которых имеются изменения

Подпись лица, внесшего изменения









































































Примечание: В настоящем документе регистрируются лишь те изменения, которые произошли на кабеле, например: вставки, выноски, бандажи и т.д. с данными о ликвидации ненужных листов.

Форма ВОЛС-РД-10

ВОЛП - ___(индекс)___

Участок НРП1 - ТРП1

Справка
о принятии на учёт инженерных коммуникаций.

Трасса кабеля ____________ (наименование, месторасположение).......................................

по проекту, разработанному ................... (наименование организации) ...................................

(заказ № ................ ), и зарегистрированному в отделе по делам строительства и архитектуры,

проверена по данным чертежей исполнительной документации.

Замечания:................................................................................................................................

..............................................................................................................................................

..............................................................................................................................................

..............................................................................................................................................

..............................................................................................................................................

..............................................................................................................................................

..............................................................................................................................................

«Трасса кабеля принята на учёт»

Начальник производственной группы отдела по

делам строительства и архитектуры..................

................. (наименование органа местной власти)....

...................... (подпись)............................................................

...................... (Фамилия И. О.)................................................

...................... (Дата)................................................................





© 2013 Ёшкин Кот :-)
