МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СЛУЖБА ДОРОЖНОГО ХОЗЯЙСТВА
(РОСАВТОДОР)

СБОРНИК КАРТ
ТРУДОВЫХ ПРОЦЕССОВ НА РЕМОНТ И
СОДЕРЖАНИЕ АВТОМОБИЛЬНЫХ ДОРОГ

(ВЫПУСК 3)

ИЗГОТОВЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ СИГНАЛЬНЫХ
СТОЛБИКОВ И СТОЛБОВ В СТАЛЬНОЙ ФОРМЕ

КТП-3.06.2001

Москва, 2001 г.

Карты трудовых процессов предназначены для совершенствования организации труда рабочих, занятых на ремонте и содержании автомобильных дорог.

Карты определяют прогрессивную технологию работ, рациональное использование рабочего времени, технологическую последовательность выполнения работ на основе передовых приемов и методов труда.

Карты могут быть использованы при разработке организационно-технологической документации при ремонте и содержании автомобильных дорог (ППР и другие), планировании работ, а также в учебных целях при подготовке высококвалифицированных рабочих.

Сборник карт трудовых процессов подготовлен инженерами А.И. Анашко, Е.В. Купцовой, Т.В. Страховой.

1. Область и эффективность применения карты

1.1. Карта предназначена для рациональной организации труда рабочих, занятых изготовлением железобетонных сигнальных столбиков и столбов в стальной форме.

1.2. Показатели производительности труда:

Примечание: В затраты труда по карте включено время на подготовительно заключительные работы - 5 % и отдых - 10 %.

Использование методов и приемов труда, рекомендованных картой, позволит повысить выработку на 7-9 %.

2. Подготовка и условия выполнения процесса

2.1. До начала выполнения работ необходимо:

- подготовить к работе и проверить такелажную оснастку, инструменты, приспособления, исправность стальной опалубки;

- стальная опалубка в виде кассеты рассчитана на одновременное бетонирование 10 столбов и 4 столбиков, перед началом бетонирования формы смазываются машинным маслом;

- обеспечить звено арматурными каркасами и бетонной смесью в нужном количестве для изготовления столбиков и столбов;

- для сборки блоков опалубки подготовить площадку, вибростол очистить от мусора и посторонних предметов.

2.2. Для работы используется бетонная смесь М-300.

2.3. Применение инструментов ударного действия для очистки опалубки категорически запрещается.

2.4. Используемые для формирования изделий формы должны соответствовать ГОСТ 25781-83 и обеспечивать получение изделий с размерами в пределах допустимых отклонений.

2.5. Распалубку изделий следует производить после достижения бетонной распалубочной прочности.

2.6. Приемочный контроль качества готовых изделий и их маркировку следует производить в соответствии с требованиями ГОСТ 13015.1-81, ГОСТ 13015.2-81.

2.7. Рабочие должны быть одеты в спецодежду, снабжены рукавицами и защитными очками.

2.8. К работе допускаются рабочие, прошедшие инструктаж по технике безопасности с учетом специфики работ по данному трудовому процессу.

3. Исполнители, предметы и орудия труда

3.1. Исполнители.

1.         Бетонщик                                                                3 разряд (Б₁)                  1

2.         Бетонщик                                                                2 разряд (Б₂)                  1

3.2. Машины, оборудование, инструменты, приспособления, инвентарь

№ п/п	Наименование	Кол-во
1	2	3

1.         Вибратор                                                                                                        1

2.         Ключ гаечный разводной                                                                             2

3.         Стальная опалубка (для столбиков 5 кассет; столбов - 8 кассет)            1

4.         Монтировка                                                                                                   2

5.         Мастерок (скребок)                                                                                       2

6.         Лопата                                                                                                            1

7.         Щетки металлические                                                                                  2

8.         Кисть фибровая                                                                                             1

9.         Ведро для эмульсии                                                                                      1

10.       Штырь                                                                                                            1

3.3. Спецодежда и спецобувь.

1.         Комбинезон хлопчатобумажный                                                                 2

2.         Ботинки кожаные                                                                                          2 пары

3.         Рукавицы комбинированные                                                                       2 пары

4.         Защитные очки                                                                                              2

3.4. Норма расхода материалов: расход бетона (М-300) на одно изделие 0,06 м³, арматура - 2,28 кг.

4. Технология и организация процесса

4.1. Приготовление железобетонных сигнальных столбиков и столбов в стальной форме ведется в следующей технологической последовательности:

- сборка стальной формы и смазка поверхности, соприкасающейся с бетоном;

- укладка арматурных каркасов в форму;

- укладка и уплотнение бетонной смеси с заглаживанием открытой поверхности;

- разборка формы с очисткой ее поверхности от остатков бетона.

4.2. График трудового процесса

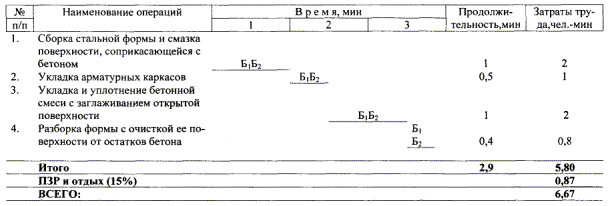

а. для сигнальных столбиков

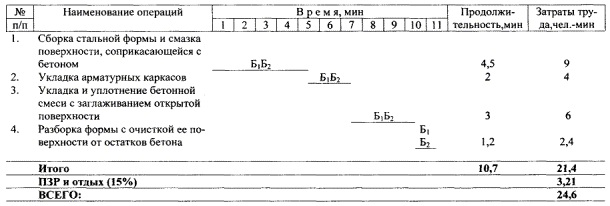

б. для сигнальных столбов

5. Приемы труда

Примечание: Приемы труда при приготовлении железобетонных сигнальных столбиков аналогичны приемам труда при приготовлении железобетонных столбов.

Уборка рабочего места производится после перестановки формы в пропарочную камеру.

Приготовление бетонной смеси и арматурных каркасов нормами не учтено и оплачивается отдельно.
