МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СЛУЖБА ДОРОЖНОГО ХОЗЯЙСТВА
(РОСАВТОДОР)

ЦЕНТР
ОРГАНИЗАЦИИ ТРУДА И ЭКОНОМИЧЕСКИХ
МЕТОДОВ УПРАВЛЕНИЯ
(ЦЕНТРОРГТРУД)

СБОРНИК КАРТ
ТРУДОВЫХ ПРОЦЕССОВ НА РЕМОНТ И
СОДЕРЖАНИЕ АВТОМОБИЛЬНЫХ ДОРОГ

Карта трудового процесса

Россыпь каменной мелочи
при устройстве поверхностной обработки
навесным щебнераспределителем Т-224

КТП-1.02.2001

Издание второе, переработанное и дополненное.

(Выпуск 1)

Москва, 2001 г.

Карты трудовых процессов предназначены для совершенствования организации труда рабочих, занятых на ремонте и содержании автомобильных дорог.

Карты определяют прогрессивную технологию работ, рациональное использование рабочего времени, технологическую последовательность выполнения работ на основе передовых приемов и методов труда.

Карты могут быть использованы при разработке организационно-технологической документации при ремонте и содержании автомобильных дорог (ППР и другие), планировании работ, а также в учебных целях при подготовке высококвалифицированных рабочих.

Сборник карт трудовых процессов подготовлен инженерами А.И. Анашко, Е.В. Купцовой, Т.В. Страховой.

Ответственный за выпуск А.А. Морозов.

СОДЕРЖАНИЕ



Карта трудового процесса

Россыпь каменной мелочи при устройстве поверхностной обработки навесным щебнераспределителем Т-224

Разработана ГП Центроргтруд Росавтодора

КТП-1.02.2001
(Е-20-2-32-89)

Взамен КТ-3.01.88

1. Область и эффективность применения карты

1.1. Карта предназначена для рациональной организации труда бригады рабочих, занятых россыпью каменной мелочи при устройстве поверхностной обработки с использованием навесного щебнераспределителя Т-224 на тракторе МТЗ-50.

1.2. Показатели производительности труда:

п/п

Наименование показателей

Единица измерения

Величина показателей

по ЕНиР

по карте

1.

Выработка на 1 чел.-день

100 м2

66,7

72,7

2.

Затраты труда на 100 м2

чел.-час

0,12

0,11

Примечание: В затраты труда по карте включено время на подготовительно заключительные работы - 5 % и отдых - 10 %.

Снижение затрат труда и повышение выработки по карте на 9 % достигается за счет применения габаритных решеток, изменения процесса загрузки бункера щебнераспределителя: трапы убраны, а для удобства разгрузки передняя станция бункера укорочена до 900 мм и наклонена на 20° вперед, это позволяет загружать бункер из самосвала непосредственно на покрытии. Полностью ликвидирована трудоемкая работа по установке трапов и уменьшено время на стыковку автосамосвала с бункером щебнераспределителя.

2. Подготовка и условия выполнения процесса

2.1. Работы по россыпи каменной мелочи при устройстве поверхностной обработки выполняются только в сухую погоду, после розлива битума на очищенную поверхность дорожной одежды.

Температура воздуха при использовании жидкого битума должна быть не ниже +15 °С.

2.2. Щебень мелких фракций должен быть обработан битумом (гудроном) в асфальтобетонной установке в количестве 121,5 % от веса обрабатываемого щебня.

2.3. При устройстве поверхностной обработки применяется одноразмерный щебень фракции 10 - 15 мм, который рассыпают слоем в одну щебенку.

2.4. Рабочие должны быть одеты, обеспечены спецодеждой и спецобувью в соответствии с типовыми нормами. Машина должна быть снабжена проблесковым маяком.

2.5. К работе допускаются рабочие, прошедшие инструктаж по технике безопасности с учетом специфики работ по данному трудовому процессу.

3. Исполнители, предметы и орудия труда

3.1. Исполнители.

1. Тракторист                                               4 разряд (М1)                        1

2. Асфальтобетонщики                               2 разряд (А1-3)                       3

3.2. Машины, оборудование, инструменты, приспособления, инвентарь.

№ п/п

Наименование

Кол-во

1

2

3

1.

Трактор МТЗ-50

1

2.

Навесной распределитель щебня Т-224

1

3.

Лопата совковая

2

4.

Метла

1

5.

Комплект временных дорожных знаков и ограждений

1

3.3. Спецодежда и спецобувь.

Тракторист:

1.    Комбинезон хлопчатобумажный                                                                 1

2.    Рукавицы комбинированные двупалые                                                       1 пара

Асфальтобетонщики:

3.    Полукомбинезон хлопчатобумажный                                                         3

4.    Ботинки кожаные                                                                                          3 пары

5.    Рукавицы брезентовые                                                                                  3 пары

6.    Наколенники брезентовые                                                                           до износа

7.    Жилет сигнальный                                                                                        3

3.4. Расход щебня фракции 10 - 15 мм на устройство 100 м2 поверхностной обработки - 1,20 м3; расход битума - 1 л на 100 м2.

4. Технология и организация процесса

4.1. Технологический процесс по россыпи каменной мелочи при устройстве поверхностной обработки навесным щебнераспределителем Т-224 состоит из следующих операций:

- прием щебня в бункер щебнераспределителя из автомобилей самосвалов;

- россыпь щебня по поверхности покрытия;

- установка и снятие ограждений;

- устранение дефектов.

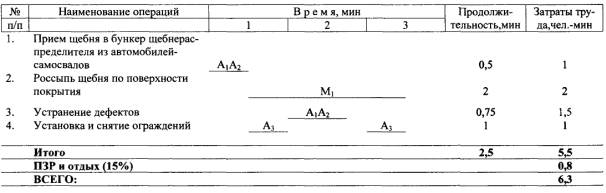

4.2. График трудового процесса

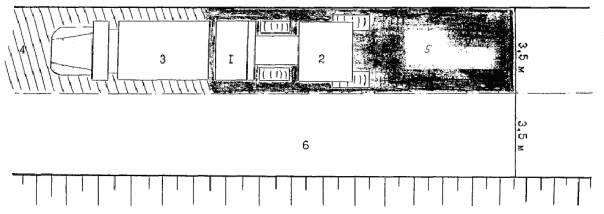

4.3. Схема организации рабочего места

1 - щебнераспределитель навесной Т-224 на тракторе; 2 - трактор; 3 - автомобиль-самосвал; 4 - черный щебень; 5 - разлитый битум; 6 - очищенная поверхность.

5. Приемы труда

№ п/п

Наименование операций

Характеристика приемов труда

1

2

3

1.

Прием щебня в бункер щебнераспределителя из автомобилей-самосвалов

А1, А2 - производят приемку смеси, указывая водителю самосвала место разгрузки смеси. Следят за тем, чтобы щебень полностью попал в бункер щебнераспределителя.

2.

Россыпь щебня по поверхности

Щебнераспределитель движется вместе с самосвалом, который подается к месту разгрузки задним ходом, со скоростью 4 - 5 км/час. При этом происходит равномерное распределение щебня по поверхности покрытия. После полного опорожнения кузова самосвал отъезжает.

3.

Установка и снятие ограждений

а3 - производит установку и снятие ограждений по мере передвижения щебнераспределителя.

4.

Устранение дефектов

А1, А2 - во время россыпи черного щебня щебнераспределителем устраняют появившиеся дефектные места.
