ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА
7.05.01.22
НА МОНТАЖ ВОЗДУХОВОДОВ В
МЕЖФЕРМЕННОМ ПРОСТРАНСТВЕ С ВЫХОДОМ НА КРОВЛЮ
МОСКВА - 1989
РАЗРАБОТАНА
|
СОГЛАСОВАНО
|
Институтом ГПИ Проектпромвентиляция
|
НПО "Промвентиляция"
|
Главный инженер института
|
П.А. Овчинников
|
Главный инженер
|
В.А. Мурашкин
|
Начальник отдела
|
А.И. Иванов
|
Отделом механизации и технологии строительства Госстроя
СССР
|
Главный специалист
|
О.К. Терехов
|
Письмо от 27.12.1988 г., № 23-737
|
Зав. сектором
|
В.Л. Кириллова
|
Введена в действие с 1 февраля 1989 г.
|
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Типовая
технологическая карта разработана из расчета устройства 50 м2 поверхности
вертикальных воздуховодов в межферменном пространстве с выходом на кровлю на
промышленных объектах повышенной этажности.
1.2. Действие
карты распространяется на монтаж воздуховодов Æ 630, 710, 800 мм
или периметром от 180 до 2400 мм, изготавливаемых из тонколистовой стали
толщиной до 1 мм.
1.3. В состав
работ, рассматриваемых картой, входят:
комплектование
и подноска деталей к месту подъема;
сборка
воздуховодов в укрупненные блоки, собираемые в пределах рабочей зоны;
подъем
воздуховодов на проектную отметку;
установка
грузоподъемных средств, грузовых и отводных блоков;
закрепление
воздуховодов.
1.4. Картой
предусматривается монтаж вертикальных воздуховодов в межферменном пространстве
с выходом на кровлю с помощью монтажно-тягового механизма.
1.5. При
привязке типовой технологической карты к конкретному объекту уточняются объемы
работ, калькуляция затрат труда,
средства механизации с учетом максимального использования имеющихся в
наличии монтажных механизмов.
2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ
РАБОТ
2.1. Монтаж
воздуховодов должен вестись в соответствии с ППР, утвержденным в установленном
порядке и согласованным с генподрядчиком.
2.2. До начала
монтажа воздуховодов должны быть выполнены следующие работы:
смонтированы фермы
и уложены плиты покрытия;
установлен
железобетонный стакан на кровле здания для прохода воздуховодов;
установлены
закладные детали для крепления воздуховодов;
обеспечены
необходимые проезды и проходы к месту монтажа;
ограждена зона
монтажа (СНиП III-4-80, п. 2.7.);
установлены
знаки безопасности (ГОСТ 12.4.026-76);
составлена
комплектовочная ведомость на укрупненные блоки и определена последовательность
их монтажа;
намечены и
согласованы с генподрядчиком места установки и крепления грузоподъемных
механизмов;
доставлены
детали воздуховодов к месту монтажа.
2.3.
Последовательность рабочих операций при монтаже воздуховодов в межферменном
пространстве с выходом на кровлю:
комплектование
и подноска отдельных деталей к месту монтажа;
устройство
узла прохода через кровлю вручную;
установка гаек
на анкерные болты железобетонного стакана;
установка
монтажно-тягового механизма МТМ-1,6 на кровле здания на специальной подставке;
строповка 1-й
детали к МТМ и подъем ее на высоту 2-й детали;
сборка в
укрупненный блок на фланцах 1-й и 2-й деталей с постановкой готовых прокладок и
затяжкой болтов с подмостей;
подъем
укрупненного блока до узла прохода;
сборка фланцев
с постановкой готовых прокладок и затяжкой болтов в узле Б с
автогидроподъемника;
крепление
блока к нижнему поясу ферм;
расстроповка
укрупненного блока и снятие МТМ-1,6.
2.4.
Рекомендуемый состав подъемных механизмов и оборудования для монтажа приведен в
табл. 1.
Таблица
1
Наименование комплекта
подъемных механизмов и оборудование
|
Вариант (фасет-код)
|
Техническая характеристика
|
ГОСТ, тип, марка
|
Количество
|
Монтажно-тяговый механизм
|
01-1
|
Грузоподъемность 1,6 т
|
МТМ-1,6
|
1
|
Строп облегченный
|
|
Длина 4 м
|
|
1
|
То же
|
|
Длина 2 м
|
|
2
|
Автогидроподъемник
|
|
АГП-12А¸АГП-28 в зависимости от
высоты подъема
|
ГОСТ
22859-77
|
|
![](4293855579.files/x002.jpg)
|
![](4293855579.files/x004.jpg)
|
Рис. 1
|
Рис. 2
|

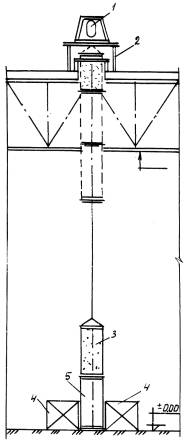

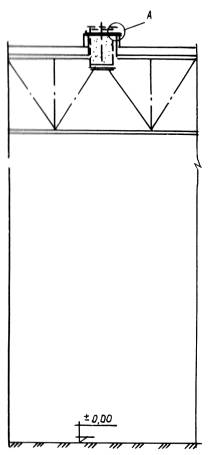

1 -
монтажно-тяговый механизм МТМ-1,6; 2 - подставка под лебедку; 3 - деталь № 1;
4 - подмости; 5 - деталь № 2; 6 - анкерный болт железобетонного стакана; 7 -
опорное кольцо; 8 - железобетонный стакан; 9 - воздуховод; 10 - дюбель ДВР М6
|
![](4293855579.files/x006.jpg)
|
![](4293855579.files/x008.jpg)
|
Узел А
(вариант с
применением дюбелей
|
Узел А
|
|
|
![](4293855579.files/x010.jpg)
|
Строповка воздуховода,
поднимаемого в вертикальном положении
|
Стропы
грузовые канатные кольцевые типа СКК
(ГОСТ 25573-82)
Таблица
2
Диаметр
каната, мм
|
Грузоподъемность стропа,
кг
|
Канат по ГОСТ
|
3071-74
|
3079-80
|
7668-80
|
7,6
|
560
|
-
|
-
|
8,5
|
780
|
-
|
-
|
9,7
|
-
|
-
|
1100
|
11,5
|
1300
|
-
|
1400
|
13,5
|
1600
|
2000
|
-
|
15,0
|
-
|
-
|
2550
|
15,5
|
2300
|
2550
|
-
|
16,5
|
-
|
-
|
3200
|
17,0
|
-
|
3200
|
-
|
3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ
3.1. До начала
монтажа составляют акт на скрытые строительные работы, осуществляют входной
контроль качества применяемых материалов, заготовок, измерительных
инструментов, соответствие их стандартам и техническим условиям, проектным
типам и маркам.
3.2.
Технические критерии и средства контроля операций и процессов приведены в табл.
3.
3.3.
Приемочный контроль смонтированных конструкций осуществляют согласно СНиП 3.05.01-85.
При приемке работ предъявляют журналы монтажных и сварочных работ,
антикоррозийной защиты сварных соединений, акты освидетельствования скрытых
работ.
Таблица
3
Наименование процессов,
подлежащих контролю
|
Предмет контроля
|
Инструмент и способ
контроля
|
Время контроля
|
Ответственный контролер
|
Технические критерии
оценки качества
|
Подготовительные
предмонтажные работы
|
Соответствие
геометрических размеров проектным, наличие внешних дефектов
|
Рулетка
металлическая. Визуальный осмотр
|
До
начала монтажа
|
Мастер
|
Без
отклонений от ТУ
|
Сборка
воздуховодов в укрупненные блоки
|
Соответствие
монтажным чертежам
|
Визуально,
линейка измерительная (рулетка)
|
До
начала подъема блока на проектную отметку
|
Мастер
|
Прямолинейность
|
Выполнение
сварных соединений
|
Качество
шва
|
Визуально,
испытание
|
То
же
|
То
же
|
Герметичность
|
Фланцевые
соединения
|
Плотность
соединений, правильность установки прокладок, надежность затяжки болтов
|
Визуально,
щупом, гаечным ключом и молотком
|
"
|
"
|
То
же
|
Бандажные
соединения на рейках и шинах
|
Правильность
установки бандажей, реек и шин. Надежность затяжки болтов бандажных
соединений
|
Визуально
|
До
начала подъема блока на проектную отметку
|
Мастер
|
Герметичность
|
Разметка
мест установки средств крепления воздуховодов
|
Расстояние
между подвесками
|
Рулетка,
метр, уровень, шнур
|
То
же
|
То
же
|
Допустимое
отклонение ±10 мм
|
Приварка
кронштейнов, опор и подвесок к строительным конструкциям для крепления
воздуховодов
|
Качество
сварного шва
|
Визуально
|
"
|
"
|
Надежность
сварного шва
|
Монтаж
вертикальный воздуховодов
|
Вертикальность
воздуховодов, привязка воздуховодов относительно строительных конструкций,
соответствие проектным отметкам
|
Рулетка,
метр, уровень, шнур
|
После
установки блока на проектную отметку
|
Мастер
|
Допустимые
отклонения от вертикали - не более 2 мм на 1 м воздуховода
|
Примечание. Для строительных конструкций из бетона крепление кронштейнов,
опор и подвесок осуществляется с помощью распорных дюбелей.
4. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА И
ЗАРАБОТНОЙ ПЛАТЫ НА 50 м2 ПЛОЩАДИ ВОЗДУХОВОДОВ Æ
ДО 800 мм ИЛИ ПЕРИМЕТРОМ ДО 2400 мм ИЗ СТАЛИ ТОЛЩИНОЙ ДО 1 мм
Таблица
4
Наименование процесса
|
Номер фасет для пересчета
показателей
|
Единица измерения
|
Объем работ
|
Обоснование (ЕНиР и др.
нормы)
|
На единицу
|
На объем
|
Примечание
|
норма времени, чел.-ч
|
расценка, р.-к.
|
затраты труда, чел.-ч
|
зарплата, р.-к.
|
Погрузка
деталей воздуховодов и фасонных частей на автотранспорт
|
|
т
|
0,4
|
ЕНиР 24-14
2-а; к=1,25
|
1,56
|
0-795
|
1,56
|
0-795
|
|
Разгрузка
с автотранспорта деталей воздуховодов и фасонных частей с переноской к месту
складирования на расстояние до 50 м
|
|
т
|
0,4
|
ЕНиР 24-14
2-б, к=1,25
|
1,44
|
0-725
|
1,44
|
0-725
|
|
Комплектование
и подноска воздуховодов и фасонных частей к месту сборки на расстояние до 50
м
|
|
т
|
0,4
|
ЕНиР 24-20
1-б
|
1,43
|
0-728
|
1,43
|
0-728
|
|
Погрузка
на автотранспорт инвентаря и оборудования
|
|
т
|
0,1
|
ЕНиР 24-14
2-а; к=1,25
|
1,56
|
0-795
|
1,56
|
0-795
|
|
Разгрузка
с автотранспорта инвентаря и оборудования
|
|
т
|
0,1
|
ЕНиР 24-14
2-б; к=1,25
|
1,44
|
0-725
|
1,44
|
0-725
|
|
Установка
монтажно-тягового механизма МТМ-1,6 с подъемом до 3 м
|
|
шт.
|
1
|
ЕНиР 24-5
6-а, к=0,5
|
1,05
|
0-535
|
1,05
|
0-535
|
|
То
же с подъемом до 10 м
|
|
шт.
|
1
|
ЕНиР 24-5
7-а, к=0,5
|
0,11
|
0-056
|
0,77
|
0-792
|
0,11х7=0,77
0,56х7=0,392
|
Перемещение
монтажно-тягового механизма на расстояние до 20 м
|
|
шт.
|
1
|
ЕНиР 24-5
9-а
|
0,115
|
0-058
|
0,23
|
0-116
|
0,15х2=0,230
0,058х2=0,116
|
Снятие
монтажно-тягового механизма МТМ-1,6
|
|
шт.
|
1
|
ЕНиР 24-5
8-а
|
0,49
|
0-249
|
0,49
|
0-249
|
|
Закрепление
оттяжек l=25 м, Æ=19 мм
|
|
шт.
|
1
|
ЕНиР 24-11
1-б
|
0,99
|
0-521
|
0,99
|
0-521
|
|
Снятие
оттяжек на высоте до 10 м
|
|
шт.
|
1
|
ЕНиР 24-11
2-б; к=0,6
|
1,44
|
0-756
|
1,44
|
0-756
|
|
Монтаж
воздуховодов укрупненными блоками Æ до 800 мм или периметром
до 2400 мм
|
|
м2
|
50
|
ЕНиР
10-5
4-в; табл. 4
|
0,51
|
0-388
|
25,5
|
19-40
|
|
Итого:
|
|
|
|
|
|
|
37,9
|
25-74
|
|
|
|
|
|
|
|
или
|
|
|
|
|
|
|
|
|
|
|
4,62 чел.-дней
|
|
5. ГРАФИК ПРОИЗВОДСТВА РАБОТ НА 50м2
ПЛОЩАДИ ВОЗДУХОВОДОВ
Таблица
5

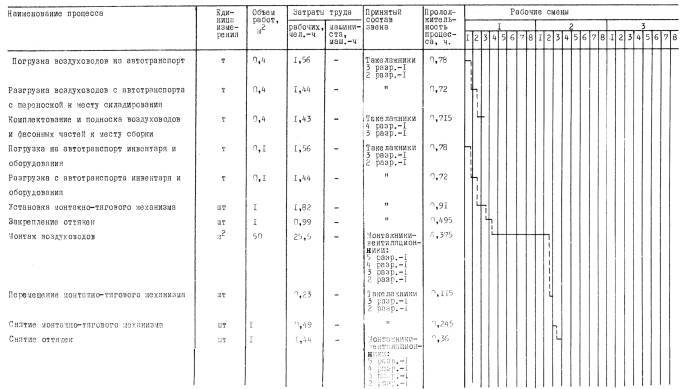

![](4293855579.files/x012.jpg)
6.
МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ
6.1. Потребность
в инструменте, инвентаре и приспособлениях приведена в табл. 6.
Таблица
6
Наименование
|
Марка, техническая
характеристика, ГОСТ, № чертежа
|
Единица измерения
|
Количество
|
Назначение
|
Электролебедка
ЛМ-1-80 грузоподъемностью 1 т
|
ГОСТ
2914-80
|
шт.
|
2
|
Подъем
грузов на высоту
|
Блок
БМ-1
|
|
шт.
|
2
|
То
же
|
То
же, БМ-2
|
|
шт.
|
2
|
"
|
Строп
облегченный l=4 м
|
|
шт.
|
2
|
Строповка
грузов
|
То
же, l=2 м
|
|
шт.
|
4
|
То
же
|
Монтажно-тяговый
механизм МТМ-1,6 грузоподъемностью 1,6 т
|
Туапсинский
завод
|
шт.
|
2
|
Подъем
укрупненных блоков на высоту
|
Строп
облегченный l=4 м
|
|
шт.
|
2
|
Строповка
укрупненных блоков
|
То
же, l=2 м
|
|
шт.
|
4
|
То
же
|
Автогидроподъемник
|
ГОСТ
22859-77
АГП-12А¸АГП-28 в зависимости от
высоты подъема
|
шт.
|
1
|
Установка
креплений, сборка фланцевых соединений на высоте
|
Подмости
монтажные
|
ВНИПИпромстальконструкция
29800-15
|
шт.
|
1
|
То
же
|
Электросварочный
трансформатор ТД-300
|
ГОСТ
95-77Е
|
шт.
|
1
|
Сварка
закладных деталей для крепления воздуховодов и подварка сварных соединений
|
Кабель
сварочный ПРГД 1х50 мм2
|
ГОСТ
6731-77
|
м
|
50
|
То
же
|
Кабель
силовой (для заземления) НРПГ 3х6 мм2
|
ГОСТ
13497-77Е
|
м
|
15
|
"
|
Набор
инструмента электросварщика ЭНУ-300
|
ТУ
26-1162-81
|
компл.
|
1
|
"
|
Щиток
электросварщика
|
ГОСТ
12.4.035-78
|
шт.
|
1
|
"
|
Электрическая
шлифовальная машинка с двойной изоляцией ИЭ-2005
|
Познанский
з-д "Электроинструмент"
|
шт.
|
1
|
Подгонка
воздуховодов
|
Ключ
трещеточный без холостого хода, размер зева сменных головок 10,11, 13, 14, 17
мм
|
СТД-961/76
|
шт.
|
2
|
Соединение
деталей воздуховодов
|
Электрогайковерт
Æ резьбы - 12 мм
|
ИЭ-3116
|
шт.
|
2
|
Соединение
воздуховодов
|
Ключ
гаечный двусторонний, мм
|
ГОСТ
2839-80Е
|
шт.
|
|
То
же
|
8-10
|
|
|
5
|
|
13-14
|
|
|
3
|
|
17-19
|
|
|
2
|
|
22-24
|
|
|
1
|
|
Оправка
удлиненная
|
СТД-418
|
шт.
|
3
|
Совмещение
отверстий фланцев
|
Метр
складной
|
ГОСТ 7502-80
Цена деления 1 мм
|
шт.
|
4
|
Замеры
|
Рулетка
металлическая измерительная
|
ГОСТ 7502-80
|
шт.
|
1
|
То
же
|
Уровень
строительный УС-300
|
ГОСТ 9416-83
Длина 300 мм
|
шт.
|
1
|
Определение
горизонтальности воздуховода
|
Отвес
(масса 0,2 кг)
|
ГОСТ
7948-80
|
шт.
|
1
|
Определение
вертикальности воздуховода
|
Лом
строительный
|
ГОСТ
1405-83
|
шт.
|
1
|
Вспомогательные
работы
|
Кувалда
тупоносая (масса 3 кг)
|
ГОСТ
11401-78
|
шт.
|
1
|
Рихтовка
элементов
|
Бородок
слесарный Æ стержня 8-10 мм
|
ГОСТ 7214-72
|
шт.
|
2
|
Вспомогательные
работы
|
Молоток
слесарный тип 2 (0,4 кг)
|
ГОСТ
2310-77
|
шт.
|
2
|
То
же
|
Ящик
инструментальный переносной трехсекционный 408х203х300 мм
|
ВНИИМонтажспецстрой
|
шт.
|
2
|
Хранение
инструмента
|
Щетка
стальная
|
Гипросельстрой
|
шт.
|
2
|
Очистка
поверхностей от загрязнений
|
Канат
пеньковый Æ 19 мм, длина 25 м
|
ГОСТ
483-75
|
шт.
|
2
|
Оттяжка
укрупненных блоков воздуховодов
|
Инвентарная
подставка
|
черт.
3-7.904/3
|
шт.
|
20
|
Сборка
воздуховодов в укрупненные блоки
|
Электрический
ручной перфоратор ИЭ-4713
|
ТУ
36.48.11-004-86
|
шт.
|
1
|
Образование
отверстий для крепления кронштейнов, опор, подвесок
|
6.2.
Потребность в материалах и полуфабрикатах для выполнения работ по монтажу 50 м2
поверхности воздуховодов приводится в табл. 7.
Таблица
7
Наименование материалов,
полуфабрикатов, конструкций (марка, ГОСТ
|
Вариант (фасетный код)
|
Исходные данные
|
Потребность в материале,
кг
|
единица измерения
|
объем работ в нормативных
единицах
|
принятая норма расхода
материалов
|
Болты Æ 8х30 мм с (ГОСТ
7798-70) гайками М8 (ГОСТ
5915-70)
|
|
50 м2 поверхности
воздуховода
|
|
|
9
|
Хомуты, подвески, стяжки (ТУ 36-1195-84)
|
|
"
|
|
|
6
|
Электроды Э-42
|
|
"
|
|
|
18
|
Резина профилированная
|
|
"
|
|
|
4,2
|
Кронштейны из угловой стали 40х40х3 мм
|
|
"
|
|
|
30
|
Дюбели ДВР М6
|
|
"
|
|
|
0,3
|
7 ТЕХНИКА БЕЗОПАСНОСТИ
7.1. Работы
выполняются с соблюдением СНиП III-4-80 "Техника безопасности
в строительстве"; норм, утвержденных Госгортехнадзором СССР, и требований
ОСТ 36-100, 3.10-85 "Монтаж внутренних санитарно-технических устройств.
Требования безопасности".
7.2.
Приступать к монтажу разрешается только при наличии проекта производства работ
(ППР).
7.3. Зоны
работ по монтажу воздуховодов в межферменном пространстве на высоте и в зоне
возможного падения материалов и инструмента должны быть ограждены с
выставлением ограничительных знаков (ГОСТ
12.4.059-78 ССБТ. "Строительство. Ограждения защитные
инвентарные" и ГОСТ 12.4.026-76 ССБТ.
"Цвета сигнальные и знаки безопасности").
7.4.
Запрещается пребывание людей в зоне возможного падения материалов и инструмента
при производстве работ в межферменном пространстве.
7.5.
При работе на высоте слесари-вентиляционники должны пройти медосмотр и иметь
проверенные и испытанные предохранительные пояса, без которых они не должны
допускаться к производству работ (ГОСТ
12.4.089-80. ССБТ. "Строительство. Пояса предохранительные").
Места крепления карабинов, предохранительных поясов к строительным конструкциям
и специальным приспособлениям (натянутые стальные канаты и т.д.) должны быть
указаны производителем работ или мастером.
7.6. Все
монтажники должны быть обеспечены защитными касками (ГОСТ
12.4.087-84 ССБТ. Каски строительные").
7.7. Работы с
электрифицированным инструментом и электросварочным оборудованием должны
производиться с обеспечением требований техники безопасности в соответствии с ГОСТ
12.2.013-75 и ГОСТ 12.3.003-85.
7.8. Сварочные
аппараты и электрифицированный инструмент должны быть заземлены по ГОСТ
12.1.030-81.
7.9.
Запрещается использование неисправных инструмента, механизмов, блоков, стропов,
тросов.
7.10. Расстроповка
поднятого воздуховода допускается только после его надежного закрепления.
Стропы применяются в соответствии с ГОСТ
25573-82. "Стропы грузовые канатные кольцевые типа СКК".
7.11. Работы
на высоте должны выполняться с использованием предохранительных поясов по ГОСТ
12.4.089-80 (см. п. 7.5.).
8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ
ПОКАЗАТЕЛИ НА 50 м2 ПОВЕРХНОСТИ ВОЗДУХОВОДОВ
1. Нормативные затраты труда
рабочих, чел.-ч
|
- 37,9
|
2. Заработная плата
рабочих-монтажников, р.-к.
|
- 25-74
|
3. Продолжительность выполнения
работ, смена
|
- 1,16
|
4. Выработка на одного рабочего
в смену, м2
|
- 10-78
|
9. ФАСЕТНЫЙ КЛАССИФИКАТОР ФАКТОРОВ
Фасет
01
Тип
механизмов на монтажных работах
Наименование
фактора
|
Обоснование
|
Код
|
Значение фактора
|
Монтажно-тяговый механизм
МТМ-1,6
|
ЕНиР 24-5,
5-а, 8-а
|
1
|
По калькуляции
|
Фасет
02
Монтаж
вентиляционных систем с поверхностью воздуховодов до 15 м2
Наименование
фактора
|
Обоснование
|
Код
|
Значение фактора
|
Монтаж воздуховодов с
количеством фасонных частей:
|
ЕНиР
10-5,
табл. 4,
|
|
|
до 5
|
2-а
|
1
|
Н.вр. - 0,5
расц. - 0-38
|
Фасет
03
Монтаж
вентиляционных систем с поверхностью воздуховодов до 25 м2
Наименование
фактора
|
Обоснование
|
Код
|
Значение фактора
|
Монтаж воздуховодов с
количеством фасонных частей:
|
ЕНиР
10-5,
табл. 4,
|
|
|
до 5
|
2-б
|
1
|
Н.вр. - 0,44
расц. - 0-334
|
Фасет
04
Монтаж
вентиляционных систем с поверхностью воздуховодов до 50 м2
Наименование
фактора
|
Обоснование
|
Код
|
Значение фактора
|
Монтаж воздуховодов с
количеством фасонных частей, до:
|
ЕНиР
10-5,
табл. 4,
|
|
|
5
|
2-в
|
1
|
Н.вр. - 0,38
расц. - 0-289
|
10
|
3-в
|
2
|
Н.вр. - 0,44
расц. - 0-331
|
15
|
4-в
|
3
|
Н.вр. - 0,51
расц. - 0-338
|
Фасет
05
Монтаж
вентиляционных систем с поверхностью воздуховодов до 75 м2
Наименование
фактора
|
Обоснование
|
Код
|
Значение фактора
|
Монтаж воздуховодов с
количеством фасонных частей, до:
|
ЕНиР
10-5,
табл. 4,
|
|
|
5
|
2-г
|
1
|
Н.вр. - 0,36
расц. - 0-274
|
10
|
3-г
|
2
|
Н.вр. - 0,4
расц. - 0-30,4
|
15
|
4-г
|
3
|
Н.вр. - 0,44
расц. - 0-33,4
|
20
|
5-г
|
4
|
Н.вр. - 0,49
расц. 0-37,2
|
Фасет
06
Монтаж
вентиляционных систем с поверхностью воздуховодов до 100 м2
Наименование
фактора
|
Обоснование
|
Код
|
Значение фактора
|
Монтаж воздуховодов с количеством
фасонных частей, до:
|
ЕНиР
10-5,
табл. 4,
|
|
|
5
|
2-д
|
1
|
Н.вр. - 0,34
расц. - 0-258
|
10
|
3-д
|
2
|
Н.вр. - 0,38
расц. - 0-28,9
|
15
|
4-д
|
3
|
Н.вр. - 0,4
расц. - 0-30,4
|
20
|
5-д
|
4
|
Н.вр. - 0,44
расц. 0-33,4
|
25
|
6-д
|
5
|
Н.вр. -0,47
расц. - 0-35,7
|
30 и более
|
7-д
|
6
|
Н.вр. - 0,51
расц. - 0-38,8
|
Фасет
07
Монтаж
вентиляционных систем с поверхностью воздуховодов до 150 м2
Наименование
фактора
|
Обоснование
|
Код
|
Значение фактора
|
Монтаж воздуховодов с
количеством фасонных частей, до:
|
ЕНиР
10-5,
табл. 4,
|
|
|
5
|
2-е
|
1
|
Н.вр. - 0,32
расц. - 0-24,3
|
10
|
3-е
|
2
|
Н.вр. - 0,36
расц. - 0-27,4
|
15
|
4-е
|
3
|
Н.вр. - 0,38
расц. - 2-28,9
|
20
|
5-де
|
4
|
Н.вр. - 0,39
расц. 0-29,6
|
25
|
6-е
|
5
|
Н.вр. -0,42
расц. - 0-319
|
30 и более
|
7-е
|
6
|
Н.вр. - 0,44
расц. - 0-33,4
|
Примечание.
1. При монтаже
вентиляционных систем без фасонных частей
Н.вр. - 0,3
расц. - 0-228
(см. ЕНиР
10-5, табл. 4, гр. 1)
2. При монтаже
бесфланцевых воздуховодов (на бандажном соединении) Н.вр. и расц. умножать на
0,9.
3. При подъеме
и установке воздуховодов, фасонных частей и других изделий с подмостей, лестниц
и монтажных вышек на высоте более 3 м и оборудования более 1 м от пола Н.вр. и
расц. применять с коэффициентами, приведенными в табл. 8.
Таблица
8
Высота подъема и
установки воздуховодов, фасонных частей, деталей и изделий, м, до
|
Высота подъема и
установка оборудования, м, до
|
Коэффициенты к
Н.вр. и расц.
|
5
|
3
|
1,1
|
8
|
6
|
1,25
|
10
|
8
|
1,35
|
более 10
|
более 8
|
1,5
|
4. Нормами и
расценками предусмотрена затяжка болтов с помощью электрогайковерта. При
затяжке болтов трещеточным ключом Н.вр. и расц. умножать на 1,05, а при
использовании ручного гаечного ключа - на 1,1.
5. Нормами и
расценками предусмотрено крепление кронштейнов, опор и подвесок приваркой, при
креплении вышеперечисленных устройств к строительным конструкциям из бетона с
помощью распорных металлических дюбелей Н.вр. и расц. умножать на 0,9.
СОДЕРЖАНИЕ ТЕХНОЛОГИЧЕСКОЙ КАРТЫ
|
