МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ПО ПРОВЕРКЕ АППАРАТУРЫ ТЕЛЕМЕХАНИКИ ТМ-512
ПРИ НОВОМ ВКЛЮЧЕНИИ







МУ 34-70-044-83

СО 34.48.524



СОЮЗТЕХЭНЕРГО

Москва 1983



РАЗРАБОТАНО Производственным объединением по наладке, совершенствованию технологии и эксплуатации электростанций и сетей «Союзтехэнерго»

ИСПОЛНИТЕЛЬ Е.Н. ЗАГРЯДСКИЙ (электроцех)

УТВЕРЖДЕНО Производственным объединением по наладке, совершенствованию технологии и эксплуатации электростанций и сетей «Союзтехэнерго»

Заместитель главного инженера А.Д. ГЕРР

13.05.1983 г.

Методические указания предназначены для инженерно-технических работников, занимающихся техническим обслуживанием аппаратуры телемеханики ТМ-512. В приложениях 1 - 14 приведены правила пользования контрольными панелями, режимы функциональных узлов, рекомендации по повышению надежности функционирования аппаратов КМ и ПУ, а также указания по работе с микросхемами, выполненными на основе МОП-транзисторов.

ВВЕДЕНИЕ

Аппаратура телемеханики ТМ-512 Житомирского завода «Промавтоматика» применяется при телемеханизации верхних ступеней диспетчерского управления энергосистем СССР.

Выполненная с применением интегральных микросхем и передовой технологии изготовления аппаратура показала себя достаточно надежной в эксплуатации и удовлетворяющей требованиям диспетчерского управления на современном этапе. Однако для получения необходимой надежности функционирования требуется выполнение определенного объема подготовительных и наладочных работ, а при устранении повреждений функциональных узлов - и достаточно глубокое знание схемы аппаратуры эксплуатационным персоналом.

Настоящие Методические указания содержат сведения об объеме и методике выполнения работ при вводе в эксплуатацию аппаратуры ТМ-512, а также рекомендации по модернизации отдельных узлов, повышающей надежность и удобство эксплуатации.

1. КРАТКОЕ ОПИСАНИЕ АППАРАТУРЫ

Аппаратура телемеханики ТМ-512 входит в состав агрегатной системы средств телемеханики (АССТ). В состав аппаратуры в зависимости от заказа входят:

- аппараты контролируемого пункта (КП);

- от одного до трех аппаратов пункта управления (ПУ);

- от одного до трех аппаратов воспроизведения телеизмерений и телесигналов (ВТИС).

Аппарат ВТИС работает совместно с ПУ и служит для расширения объемов воспроизводимой информации.

Аппаратура обеспечивает передачу с КП на ПУ информации телеизмерения и телесигнализации, а также ее воспроизведение и ввод в цифровую вычислительную машину и выполняет следующие функции:

- спорадическую передачу телесигнализации (до 480 ТС);

- циклическую передачу и воспроизведение на аналоговых приборах телеизмерения (до 60 ТИ);

- ввод информации в ЭВМ;

- ретрансляцию информации ТИ и ТС;

- передачу с ПУ на КП запроса сообщений ТС при наличии заказа его от диспетчера, ЭВМ или КП высшего ранга.

2. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

2.1. Подобрать комплект заводской технической документации, и при необходимости ознакомиться с ней. Ознакомиться с проектом подсоединения внешних цепей аппаратуры на КП и ПУ, схемой организации каналов связи, указаниями по работе с микросхемами (приложение 11), программой работы согласно протоколу проверки аппаратуры при новом включении (приложение 6).

2.2. Подготовить измерительные приборы, соединительные провода, запасные части, инструмент.

При техническом обслуживании аппаратуры требуются следующие приборы:

- электронно-лучевой осциллограф (С1-18, С1-19, С1-64);

- ампервольтметр (тестер);

- источник стабилизированного напряжения (Б5-7);

- магазин сопротивлений (Р-33);

- измерительный универсальный мост;

- магнитоэлектрический миллиамперметр класса точности 0,2 или цифровой вольтметр (В2-19);

- цифровой частотомер;

- ламповый вольтметр;

- мегаомметр на 500 В;

- мегаомметр на 1000 В.

2.3. Проверить качество канала связи согласно требованиям «Временных норм на каналы высокочастотной телемеханической связи по линиям электропередачи 110 - 500 кВ» (М.: БТИ ОРГРЭС, 1968).

3. МЕРЫ БЕЗОПАСНОСТИ

Техническое обслуживание аппаратуры должно производиться с соблюдением указаний действующих Правил техники безопасности при производстве работ в электроустановках ниже 1000 В специально обученным персоналом, изучившим заводскую техническую документацию.

Шкафы аппаратов должны быть жестко закреплены и до подключения к ним напряжения питания надежно заземлены.

Все подключения к аппаратуре при монтаже и техническом обслуживании должны выполняться при обесточенном состоянии цепей датчиков ТИ, ТС, внешней сигнализации и при снятом напряжении питания.

Запрещается вынимать и вставлять субблоки при включенном источнике питания.

Узел ИТН-03 аппарата КП нельзя вставлять при включенных датчиках телеизмерения.

Пайку в любом аппарате производить при отключенном питании низковольтным паяльником (6 ¸ 36 В) с соблюдением указаний, изложенных в приложении 11.

Замена сгоревших плавких вставок предохранителей должна производиться только при выключенном положении переключателя источника питания.

4. ВНЕШНИЙ ОСМОТР И УСТАНОВКА РЕЖИМОВ РАБОТЫ АППАРАТУРЫ

4.1. Наладку аппаратуры, как правило, следует производить после выполнения монтажных работ, т.е. ее установки и подсоединения внешних цепей. Проверку и наладку ведут в последовательности и объеме, устанавливаемых протоколом (см. приложение 6).

4.2. При внешнем осмотре аппаратов КП, ПУ и ВТИС необходимо выполнять следующее:

- довернуть до отказа все круглые разъемы на блок-каркасах шкафов;

- осмотреть все разъемы для подключения субблоков, обращая внимание на качество пайки;

- проверить наличие на блок-каркасах всех пластмассовых направляющих для субблоков;

- проверить наличие и соответствие предохранителей в блоках питания;

- проверить наличие и правильность установки перемычек на выводах, которыми задаются режимы работы и определяются объемы передаваемых телеизмерений;

- распаковать субблоки, осмотреть их, проверить комплектацию, при загрязнении протереть спиртом контакты разъемов.

4.3. Места установки перемычек на выводах для задания режима работы, как правило, определяются проектом; перемычки устанавливаются при проведении монтажных работ. При отсутствии или неправильной установке перемычек аппаратура не выполняет требуемые функции, поэтому необходима их проверка. Перемычки следует устанавливать и при лабораторной наладке, когда весь монтаж еще не выполнен.

4.4. Установкой перемычек на выводах шкафа аппарата КП можно задать число направлений передачи информации (1 ¸ 3), ее объем, а также вид источника информации (датчики ТИ-ТС, аппарат ПУ нижнего уровня при ретрансляции, телеавтоматическое устройство ТА-100 или ЭВМ).

4.4.1. В зависимости от числа направлений, на которые работает аппарат КП, перемычками следует устанавливать режим работы для узлов приема квитанций, вызова ТС и сигнализации неисправности канала.

При работе на одно направление (субблок Л-09 установлен в позиции Ш8 блока режимов следует устанавливать следующие перемычки:

- П1/24-П2/22-П2/15. Напряжение - 12 В (П2/15), т.е. логическая 1, подается на входы 12 и 14 микросхемы 25 в субблоке Р171. Этим разрешается квитирование ТС при приеме квитанции только от ПУ № 1.

При отсутствии перемычки сигнал квитанции с ПУ не переводит аппарат на спорадический режим передачи ТС;

- П1/26-П2/24-П1/10. Напряжение 0 В (П1/10) подается на входы 3 и 4, схемы «ИЛИ» (14-1) субблока Р171, вследствие чего разрешается вызов ТС только по одному входу 5 этой схемы, т.е. вызов ТС в этом случае может идти только от блока Л-09, установленного в позиции Ш8 блока режимов.

При отсутствии перемычек аппарат может самопроизвольно переходить на режим передачи ТС;

- П1/22-П1/28-П1/10. Напряжение 0 В подается на ключи (35) в субблоке Р171, в результате чего блокируется сигнализация о неисправности канала на панели визуального контроля по входам, предназначенным для отсутствующих (незадействованных) субблоков Л-09.

При отсутствии перемычки может светиться контрольная лампа «неисправность» в позиции НК переключателя поиска неисправного узла (ПН).

В случае работы аппарата КП на два направления 2 субблока Л-09 помещаются в позиции Ш8 и Ш9 блока режимов и на выводах шкафа следует устанавливать следующие перемычки:

- П2/24-П1/28-П1/10. Блокирование сигнала «неисправность канала» от третьего субблока Л-09 на панели визуального контроля и запрет вызова ТС с 3-го направления;

- П2/22-П2/15. Напряжение - 12 В (логическая 1) подается на вход 14 сборки И25-4 субблока Р171 (Ш16/18), в результате чего имитируется сигнал квитанции с 3-го направления и разрешается квитирование передачи ТС при приходе квитанций от 1-го и 2-го направлений. Без перемычки аппарат КП не выходит из циклического режима передачи ТС, хотя квитанции от аппаратов ПУ № 1 и 2 принимаются;

- П1/21-П1/22. Соединяется цепь сигнала «неисправность канала» (НК2) от субблока Л-09 (Ш9/33) с ключом Кл37 в субблоке Р171. При отсутствии перемычки сигнал о неисправности канала 2-го направления не подается на лампу контрольной панели;

- П1/23-П1/24. Соединяется цепь сигнала квитанции (КВ2) субблока Л-09 (Ш9/66) с входом 12 схемы И25-3 субблока Р171 (Ш16/34). При отсутствии перемычки не квитируется передача ТС при приеме квитанций по 2-му направлению;

- П1/23-П1/26. Соединяется цепь сигнала вызова ТС 2-го субблока Л-09 (Ш9/70) со сборкой «ИЛИ» 14-1 в субблоке Р171 (Ш16/9). При отсутствии перемычки не проходит вызов ТС со 2-го направления.

Если аппарат КП работает на 3 направления, субблоки Л-09 помещаются в позиции Ш8, Ш9, Ш10 блока режимов и на выводах шкафа следует устанавливать перемычки:

- П1/21-П1/22; П1/23-П1/24; П1/25-П1/26. Их назначение описано выше;

- П1/27-П1/28. Соединяются цепи сигнализации о неисправности канала (НКЗ) субблоков Л-09 (Ш10/33) и Р171 (Ш16/54). При отсутствии перемычек сигнал о неисправности 3-го канала связи на панель визуального контроля не подается;

- П2/21-П2/22. Соединяются цепи приема квитанции (КВЗ) субблоков Л-09 (Ш10/66) и Р171 (Ш16/18).

При отсутствии перемычек не принимается квитанция с 3-го направления и аппарат работает только в циклическом режиме передачи ТС;

- П2/23-П2/24. Соединяются цепи вызова ТС субблоков Л-09 (Ш10/70) и Р171 (Ш16/12).

4.4.2. Источником информации телеизмерений для аппарата КП могут служить как датчики (преобразователи) с аналоговым выходом, так и нижестоящие устройства телемеханики с цифровым выходом при ретрансляции.

При работе аппарата КП с аналоговыми датчиками ТИ следует устанавливать перемычки по числу используемых групп ТИ (от 1 до 8): П1/1-П1/11; П1/2-П1/12; П1/3-П1/13; П1/4-П1/14; П1/5-П1/15; П1/6-П1/16; П1/17; П1/8-П1/18.

Этими перемычками соединяются выходы распределителя групп ТИ (1ГР ¸ 8ГР) субблока Р171 (Ш16/68; Ш16/28; Ш16/67; Ш16/31; Ш16/63; Ш16/60; Ш16/62; Ш16/30) с входами групповых ключей Кд3-1, Кл3-2 в соответствующих четырех субблоках ИТН-03 (3Ш7/55; 3Ш7/57; 4Ш7/55; 4Ш7/57; 5Ш7/55; 5Ш7/57; 6Ш7/55; 6Ш7/57).

При этом выходные импульсы распределителя групп ТИ (1ГР ¸ 8ГР) разрешают прохождение аналоговых сигналов через групповые ключи соответствующих субблоков ИТН-03 к аналого-цифровому преобразователю в субблоке У-152. Если перемычки отсутствуют, то в соответствующих группах ТИ передается нулевое значение параметра, несмотря на изменение сигнала на входе.

Значение параметра может быть проконтролировано с помощью контрольной панели.

При работе КП в режиме ретрансляции ТИ с устройств ТМ-512 более низкого уровня диспетчеризации выводы соответствующих групп ТИ (П1/11 ¸ П1/18) соединить с напряжением 0 В, т.е. установить перемычки П1/11-П1/12-П1/13-П1/14-П1/15-П1/16-П1/17-П1/18-П1/10. Напряжение 0 В подать на один из входов групповых ключей в субблоках ИТН-03, вследствие чего запрещается поступление аналоговых сигналов на вход АЦП.

При необходимости передавать ТИ как от аналоговых датчиков, так и ретранслируемых в цифровой форме, для каждой группы ТИ установить перемычки, соответствующие источнику информации.

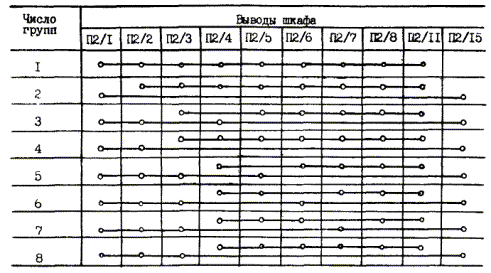

4.4.3. Для установки нужного объема передаваемых ТИ (числа задействованных групп ТИ) следует выполнить соединение согласно таблице (см. ниже).

С помощью указанных перемычек устанавливают число разрядов, на которое может переключаться счетчик распределителя групп в субблоке Р171, и соответственно определяют число групп ТИ, которое будет передаваться в канал связи.

4.4.4. Если аппарат КП должен работать с контактными датчиками ТС, а также получать информация ТС путем ее ретрансляции с аппаратов ТМ-512 более нижней ступени диспетчеризации, необходимо установить следующие перемычки:

- П1/9-П1/19 (бл. 10). Напряжение - 12 В (П1/9) подается на вход усилителя в субблоке Ж-15 (Ш7/33) режимного блока, отчего срабатывает реле Р, включенное на выходе этого усилителя и расположенное на контрольной панели. Контактами этого реле подается напряжение - 27 В на цепь КД КВС и 0 В на цепь КВС блоков У-14, вследствие чего входные индивидуальные цепи этих блоков получают возможность считывать положение контактов датчиков ТС. Без перемычки не изменяется информация ТС при переключении контактов датчиков ТС, на контрольной панели появляется сигнал «НТС»;

- П2/8-П2/11 (бл. 8). Напряжение 0 В (П2/11) подается в субблок Р173 (Ш18/31) и разрешает работу логическим элементам 3-1 и 4-1.

Через эти элементы проходят коды телесигнализации и ретранслируемых ТИ. Кроме того, напряжение 0 В разрешает работу дешифратора распределителя групп ТИ в субблоке Р171 (Ш16/70). При отсутствии перемычки не передаются группы телеизмерения и телесигнализации;

- П1/20-П1/30. Подается сигнал «запрос связи» (ЗС) из блоков У-14 (П1/30) в блок режимов субблока Р171 (Ш16/25). Этот сигнал обеспечивает образование блоком режимов подциклов телесигнализации при поступлении заявок от блоков У-14.

4.4.5. В аппарате КП предусмотрен режим работы, при котором информация вводится от телеавтоматического устройства ТА-100. Перемычки, устанавливаемые для этого, указаны в заводской технической документации.

Устройство ТА-100 применяется в энергосистемах сравнительно мало, поэтому перечень перемычек в аппаратуре ТМ-512 для случая ее работы с этим устройством не приводится.

4.5. Перемычки на выводах шкафа аппарата ПУ устанавливаются для организации работы блоков воспроизведения ТС Ж-28 и блокирования неиспользуемых цепей интерфейсных сигналов связи с ЭВМ и ТА-100.

4.5.1. С помощью перемычек П40/1-П40/2-П40/3-П40/4-П40/5-П40/6-П40/8 следует подать напряжение 0 В на общую шинку эмиттеров выходных усилителей субблоков Ж-282. Без этих перемычек не работают выходные усилители и не переключаются лампы в символах объектов ТС на диспетчерском щите.

С помощью перемычек П31/11-П31/12; П31/13-П31/14; П31/15-П31/16 подать напряжение - 4 В от преобразователей в субблоках Ж-281 на выходное переключатели К1КT901 в субблоках Ж-282 (трех блоков Ж-28). Без этих перемычек выходные ключи не имеют напряжения смещения и соответственно не работают выходные усилители ТС в блоках Ж-28.

4.5.2. Вовсе неиспользуемые цепи служебных сигналов обмена аппарата ПУ с ЭВМ или ТА-100 следует подать соответствующее напряжение.

В цепи сигналов запрос ТС (ЗТС, ЗТС1, ЗТС2), адрес источника информации (АИ), контроль источника (КИ), вызов источника (ВИ), вызов ТС следует подать напряжение 0 В, для чего установить перемычки: П37/7-П37/8-П37/9-П37/10; П37/20-П37/21-П31/19-П31/9-П31/10-П31/8-П31/21.

В цепи сигналов квитанция, ОП1, ОП2 подать напряжение - 12 В, для чего следует установить перемычки: П37/17-П37/18-П37/19-П33/2.

5. ПРОВЕРКА ИЗОЛЯЦИИ ВНУТРЕННЕГО МОНТАЖА

Проверка изоляции внутреннего монтажа относительно корпуса является обязательной перед вводом в эксплуатацию аппаратуры. Должны быть проверены все межсубблочные и межблочные связи внутри шкафа. Вместе с тем изоляцию самих субблоков относительно шкафа следует проверять визуально путем тщательного просмотра каждого контакта на разъеме печатного монтажа, распайки ИМС и навесных элементов.

Для проверки изоляции следует изготовить одну плату со всеми короткозамкнутыми контактами (ПКЗ). В качестве такой платы можно использовать плату переходного ремонтного жгута, установив перемычки между всеми контактами.

Измерение сопротивления изоляции следует выполнять мегаомметром на напряжение 500 В, включаемый между общим проводом ПКЗ и корпусом.

Перед проверкой сопротивления изоляции следует снять установленные заводом-изготовителем соединения общего полюса питания с корпусом. Заземление в аппарате КП выполнено с помощью винтового соединения в каждом блок-каркасе на его боковине, а также на панели визуального контроля и в полу шкафа.

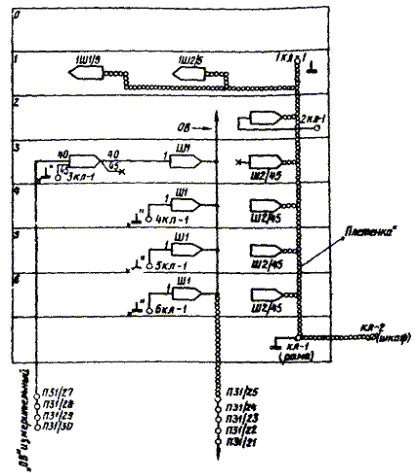

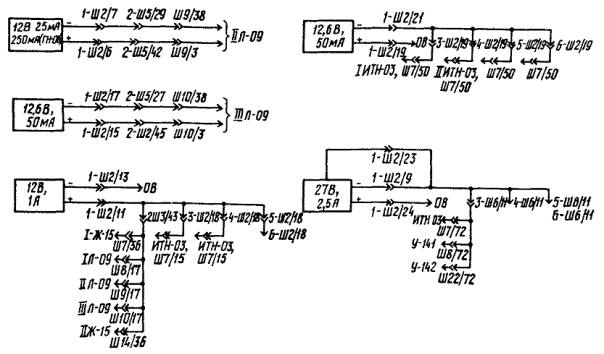

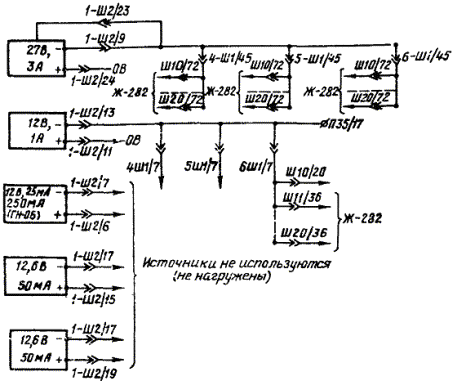

В аппарате ПУ заземление выполнено в соответствии с рис. 1.

Для отключения заземления в аппарате ПУ достаточно снять провод с выводов 4КЛ-1, 5КЛ-1, 6КЛ-1 соответственно на боковинах 4, 5 и 6 блок-каркасов.

При проверке изоляции из шкафа должны быть удалены все субблоки, кроме блоков питания.

Силовой кабель, подающий питание 220 В на выводы шкафа аппарата, должен быть отключен, переключателем на блоках питания включены, все предохранители вставлены.

Плату ПКЗ последовательно установить в каждое гнездо блок-каркасов и мегаомметром измерить сопротивление между ее общим проводом и корпусом шкафа. Сопротивление изоляции должно быть не ниже 10 МОм.

Мегаомметром на 1000 В проверить сопротивление изоляции между внешними выводами 220 В и общим полюсом питания. Сопротивление изоляции также должно быть не ниже 10 МОм.

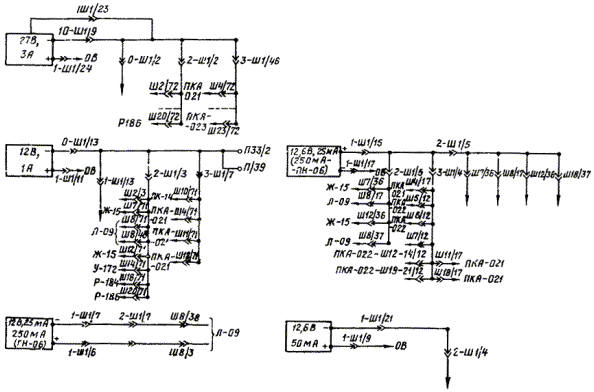

Рис. 1. Схема разводки напряжения 0 В и заземления аппарата ПУ

6. ПРОВЕРКА БЛОКОВ ПИТАНИЯ

6.1. Первичную проверку блоков питания ГН-02 или ГН-06 проводить до их включения на действительную нагрузку. При этом следует выполнить внешний осмотр блоков, проверить исправность потенциометров и установить номинальные выходные напряжения, проверить действие стабилизаторов при изменении напряжения питания на +10 %, -15 % номинального, проверить изоляцию.

Для измерения стабилизированных напряжений удобно пользоваться цифровым вольтметром (например, В7-16).

С помощью осциллографа следует проверить уровень пульсации выходных напряжений.

Должно быть проверено действие защиты от перенапряжения и перегрузки.

6.2. При внешнем осмотре следует обратить внимание на затяжку винтов крепления транзисторов, затяжку гаек диодов, тиристора, конденсаторов. Должны отсутствовать видимые замыкания на дорожках печатного монтажа, касания токоведущих частей корпуса блока.

6.3. Блоки питания установить на свои места и измерять сопротивление их изоляции. Измерение производится мегаомметром на 1000 В между цепями питания 220 В и корпусом, мегаомметром на 500 В между измерительными гнездами выходных напряжений и корпусом и между цепями 220 В и общим проводом выходных напряжений блоков питания. Сопротивление изоляции должно быть не менее 500 МОм.

После этого могут быть подключены к корпусу провода, заземляющие общий потенциал.

6.4. На аппарат подать регулируемое напряжение питания 220 В и с помощью потенциометров выполнить предварительное регулирование и измерение выходных напряжений.

6.5. Кратковременным коротким замыканием измерительных гнезд ±27 В произвести проверку действия защиты от перегрузок и коротких замыканий. Должно отключиться выходное напряжение. Переключателем 220 В отключить и через несколько секунд снова включить напряжение питания, стабилизатор ±27 В должен вновь запуститься. Предохранители на 3 и 2,5 А не должны перегорать.

6.6. С помощью потенциометра R19 (R21 и ГН-06) выходное напряжение стабилизатора 27 В довести до 32 - 33 В, должна сработать защита от перенапряжения. Вернуть движок потенциометра в исходное положение, отключить и вновь включить напряжение питания 220 В. На выходе блока установить напряжение 27 В.

6.7. Установить на свои места все функциональные блоки и на аппарат подать напряжение питания 220 В. С помощью потенциометров окончательно установить выходные напряжения. Изменением напряжения питания на +10, -15 % проверить стабилизирующие свойства блоков питания. Стабилизация должна быть не хуже указанной в технической документации на блоки.

6.8. С помощью осциллографа измерить пульсацию всех выходных напряжений блока, двойная амплитуда пульсации должна быть не выше приведенной в технической документации.

6.9. Если выходное напряжение 27 В недостаточно стабильно, произвести проверку элементов схемы блока. Проверить напряжение на выходе выпрямителя (на конденсаторе С2 в ГН-02 или С3 в ГН-06), это напряжение должно быть в пределах 45 - 50 В. Напряжение удобно измерять между корпусом конденсатора С2 (С3) и гнездом +27 В.

Качество транзистора Т7 (V19) в схеме проверить следующим образом:

- имитацией короткого замыкания на выходе +27 В остановить мультивибратор;

- измерить выходное напряжение при нагрузке, равной 100 Ом, напряжение должно быть менее 3,0 В. Если оно более 3,0 В, то транзистор Т7 (V19) требуется заменить.

6.10. Если уровень пульсации выходных напряжений превышает допустимый, рекомендуется:

- в источнике 27 В подключить конденсатор емкостью от 3000 до 9000 пФ параллельно выводам коллектор-эмиттер транзистора Т7 (V19); подключить конденсатор емкостью 0,05 - 0,26 мкФ между корпусами конденсаторов С4 и С14 (С3 и C6);

- в источнике 12 В, 1 А блока ГН-02 установить резистор R3 сопротивлением 1,0 кОм;

- в источнике ±12,6 В блока ГН-02 включить конденсатор МБМ емкостью 0,05 - 0,1 мкФ между общей точкой эмиттеров Т1-Т2 и выводом 2 трансформатора Тр2.

6.11. При повышенном выходном напряжении источника ±12,6 В, 0,05 А рекомендуется включить 1 - 2 диода Д226 последовательно во входную цепь питания 27 В.

6.12. Ложная работа защиты от короткого замыкания в блоках ГН-02 при подаче напряжения питания может быть устранена включением стабилитрона КС-133 или КС-147 в последовательную цепь Д9 - Д19.

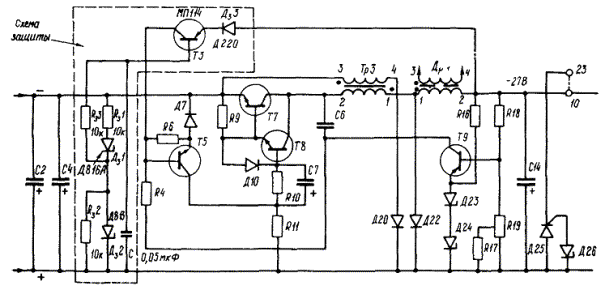

На рис. 2 приведена принципиальная схема стабилизатора напряжения 27 В блока питания ГН-02, в которой защита от короткого замыкания ложно не срабатывает.

В нормальном режиме работы источника транзистор схемы защиты Т3 закрыт, поскольку напряжение на его базе, определяемое схемой R₃1, R₃2, Д₃1 и Д₃2, более положительно, чем напряжение эмиттера. При коротком замыкании на выходе источника эмиттер транзистора Т3 через диод Д₃2 подключается к положительному полюсу источника. Так как напряжение на базе Т3 не изменяется, то он открывается, открывая транзистор Т5. Последний, открывшись, закрывает регулирующий составной транзистор Т7 - Т8.

Рис. 2. Принципиальная схема стабилизатора напряжения 27 В блока питания ГН-02

7. ПРОВЕРКА РАБОТЫ АППАРАТА КП

7.1. Большинство узлов аппаратуры построено на ключевых логических элементах и специальной настройки или наладки не требует. Поэтому, как правило, достаточно выполнить проверку их работы с помощью органов контрольной панели и внешних цепей (датчиков ТС и ТИ).

7.2. После подачи напряжения питания 220 В аппарат КП начинает циклически формировать посылки ТИ и ТС в объеме, заданном перемычками на выводах и в соответствии с числом задействованных субблоков У-141 и У-142. С помощью контрольной панели наблюдается образование кода начала, кодов всех функциональных адресов ТИ и ТС, выборочно проверяется правильность образования повторных защитных разрядов функциональных адресов.

В приложении 1 изложены правила пользования контрольной панелью аппарата КП. В приложении 2 приведены описание и схема переделок в контрольной панели КП для возможности циклического наблюдения за всеми передаваемыми функциональными адресами.

С помощью соединения соответствующих выводов НДС в шкафу аппарата КП по контрольной панели следует проверить кодирование всех телесигналов.

Подключая источник постоянного тока напряжением 3 - 4 В к входным цепям телеизмерения, по контрольной панели проверить целостность цепей субблоков ИТН-03 и работу аналого-цифрового преобразователя.

Набрав на контрольной панели адрес тестового ТИ (0101, 0001, ЗРК), проверить его значение, которое должно быть в пределах 240 ¸ 247 квантов.

При необходимости регулирование производится с помощью резистора R7 в субблоке Р175 после проверки аналого-цифрового преобразователя в соответствии с требованиями п. 7.4.

7.3. Аппарат КП подключить к аппаратуре канала связи (прямой и обратный каналы).

Подбором значения сопротивления 94 в субблоках Л-09 установить необходимый уровень выходного сигнала. Для большинства применяемых модемов этот сигнал должен быть 2,4 - 3,0 В.

Переключателем на контрольной панели установить нужную скорость передачи.

При работе на скорости 50 Бод рекомендуется увеличить емкость С47 до 1 - 2 мкФ.

C помощью осциллографа проверить форму и напряжение выходного сигнала в канал связи как при передаче информации, так и при передаче тактирующих импульсов («ТАКТ-ИИЛ» на контрольной панели). Если при работе аппарата КП наблюдается произвольный переход работы распределителя групп ТИ на незадействованные группы, рекомендуется перемычки (бл. 1 ¸ бл. 8) установить в непосредственной близости к схеме распределителя групп, т.е. на субблоке Р171.

7.4. Точность работы аналого-цифрового преобразователя (АЦП), используемого в аппарата КП аппаратуры ТМ-512, определяется характеристикой генератора тока (ГТ), порогом чувствительности нуль-органа (НО) и линейностью характеристики цепи разряда конденсатора С42.

Принципиальная схема нуль-органа и генератора тока АЦП (субблок У-152) приведена на рис. 3, а на рис. 4 приведена временная диаграмма работы нуль-органа.

Субблок У-152, входящий в состав аппарата КП, выпускается заводом-изготовителем полностью настроенным.

При проведении наладочных работ необходимо выполнить только проверку характеристики преобразования.

Для проверки АЦП к любому входу ТИ подключить регулируемый источник тока, дающий не менее 5 мА на входном сопротивлении 1 кОм, с миллиамперметром постоянного тока класса точности 0,2. Для измерения тока косвенным способом удобно воспользоваться и цифровым вольтметром, например, В2-19, подключаемым параллельно входному сопротивлению (рис. 5).

Необходимость в настройке субблока У-152 возникает только в случаях выхода его элементов из строя или если результаты проверки не соответствуют паспортной характеристике.

Настройка АЦП сводится к следующему:

а) балансировка «нуля» на выходе НО

Балансировку «нуля» произвести подачей на вход ТИ тока I_вх = 0 мА. Резистор R43 субблока У-152 подключить к источнику напряжения +12,6 В (перемычка устанавливается в субблоке. На панели визуального контроля в данном канале лампы контроля кода «128», «64», ... «2», «1» должны быть погашены. Если лампы младших разрядов («2», «1») горят или мигают, надо R43 подключить к источнику напряжения -12,6 В. Этой операцией компенсируются разбросы параметров отдельных экземпляров операционных усилителей (ОУ).

б) регулирование порога чувствительности НО

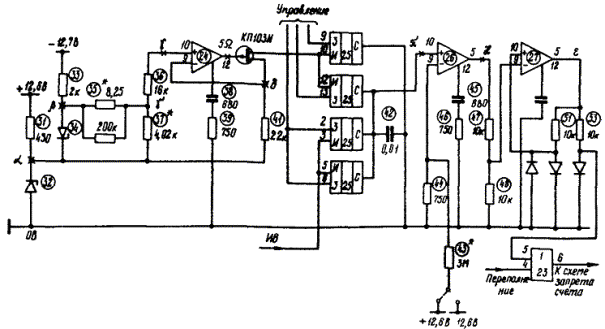

Рис. 3. Принципиальная схема нуль-органа и генератора тока АЦП (субблок У-152)

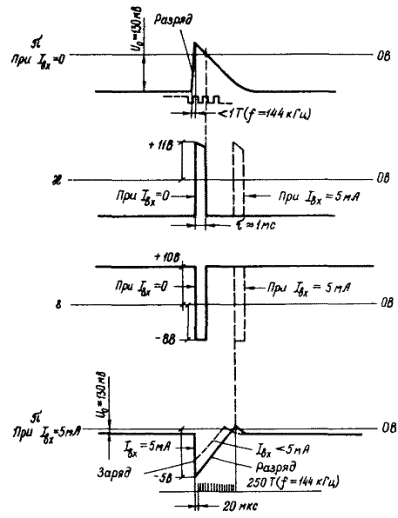

Рис. 4. Временная диаграмма работы нуль-органа (субблок У-152):

U_a = 4,752 В; U_d = -4,21 В; U_g¢ = 1,743 В; U_d = 1,641 B; U_g = 1,651 В; U_W = 2,446 В

Рис. 5. Схема подключения приборов для снятия характеристики АЦП:

V - цифровой вольтметр В2-19; E - источник стабилизированного напряжения; R - магазин сопротивлений Р-33

При I_вх = 0,03 мА на лампах панели визуального контроля должен высвечиваться код, соответствующий одному или редко двум квантам. В том случае, если это не так, производится регулирование подбором значения сопротивления резистора R43.

в) регулирование максимума АЦП

При входном токе I_вх = 5 мА кодовая комбинация должна соответствовать 250 квантам. Регулирование максимума выходного значения кода следует произвести подбором значений сопротивлений резисторов R35 и R37. Подбор осуществляется следующим образом. Вместо резисторов R35 и R37 включаются магазины сопротивлений, на которых соответственно устанавливаются значения сопротивлений резисторов R35 и R37, указанные в спецификации к схеме субблока У-152. Затем осуществляется их подбор. Нижний предел значения сопротивления R37_мин определяется по факту воспроизведения кодовой комбинации, соответствующей 251 кванту, а верхний предел R37_max - по факту воспроизведения кода, соответствующего 249 квантам. В схему устанавливаются резистор или комбинация из нескольких резисторов со значением сопротивления, определяемым как среднеарифметическое значение между R37_мин и R37_max.

После этого следует определить необходимое значение сопротивления резистора R35. Нижний предел значения сопротивления R35_мин устанавливается по факту воспроизведения кодовой комбинации, соответствующей 249 квантам, а верхний предел сопротивления R35_max - по факту воспроизведения кода, соответствующего 251 кванту. Номинальное значение сопротивления R35 определяется как среднеарифметическое значение между R35_мин и R35_max.

После выполнения указанных операций снять характеристику преобразования АЦП и проанализировать ее линейность.

При проведении наладочных работ субблока У-152 могут оказаться полезными диаграмма уровней напряжений для основных контрольных точек схема (см. рис. 3) и осциллограммы в некоторых контрольных точках (см. рис. 4). Напряжения должны измеряться цифровым вольтметром в соответствующих точках схемы относительно 0 В при I_вх = 5 мА.

7.5. При организации цепей ввода аналоговых ТИ в аппарат КП все дополнительные нагрузки (местные приборы, суммирующие схемы, входные сопротивления других устройств телемеханики и др.) следует включать в провод, идущий от отрицательного полюса датчика.

При этом входное сопротивление аппарата КП ТМ-512 всегда должно быть последним в последовательной цепи нагрузок (рис. 6), а заземленная точка входа ТИ аппарата КП следует соединять с датчиком накоротко, без включения каких-либо нагрузок.

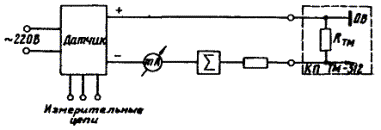

Рис. 6. Схема подключения датчика к входу аппарата КП

Дополнительное заземление полюса датчика ТИ не допускается, поскольку вся измерительная цепь уже имеет заземление в аппарате КП.

8. ПРОВЕРКА РАБОТЫ АППАРАТА ПУ

8.1. Аппарат ПУ соединить с аппаратурой каналов связи и на него подать напряжение питания. С помощью осциллографа оценить качество принимаемого сигнала, установить его уровень, который должен быть в пределах 2,0 - 3,5 В.

Задав на контрольной панели аппарата КП режим передачи меандра и установив требуемую скорость передачи, измерить искажение сигнала по времени на приемной стороне. Искажение, определяемое как отношение в процентах разности длительностей импульса и паузы к их сумме, при вводе аппаратуры в эксплуатацию не должно превышать 10 %.

Измерение длительностей выполнить на уровне 0 В для рабочего и резервного каналов связи.

8.2. После окончания измерений и при необходимости регулирования приходящего на ПУ сигнала аппарат КП перевести в рабочий режим.

Если полярность подключенного канала связи выбрана правильно, по лампам контрольной панели можно предварительно оценить работу аппарата ПУ.

Не должны гореть лампы «SИ», «несинфазность», «обрыв КС». Периодически должны зажигаться лампы «ТИ» и «ТС», сигнализирующие о приеме групп информации телеизмерения и телесигнализации.

При неправильно включенном канале связи горят лампы «несинфазность» и «SН», не воспроизводится ни один из функциональных адресов.

Если смена полярности канала связи не дает результата, аппарат ПУ неисправен.

В этом случае проверить, все ли субблоки вставлены в свои места до упора и переключателем «Поиск неисправности» на контрольной панели отыскивать неисправный функциональный узел, в котором затем устранить неисправность.

Правила пользования контрольной панелью аппарата ПУ приведены в приложении 1.

8.3. С помощью контрольной панели проверить прием кодов функциональных адресов всех групп ТИ и ТС, передаваемых аппаратом КП, а также кодов информации. Если к началу наладочных работ выполнен монтаж цепей аналоговых ТИ и воспроизведения ТС, вводом кодов по информационным байтам проверить функционирование этих цепей.

8.4. К аппарату ПУ подключить обратный канал связи и с помощью регулирования сопротивления 94в блоке Л-09 установить необходимый для работы каналообразующей аппаратуры уровень выходного сигнала. При необходимости имеется возможность осуществить работу аппаратуры при более низкой скорости передачи в обратном канале, чем в прямом. Например, прямой канал может работать со скоростью 200 Бод при скорости в обратном канале 50 Бод. Описание необходимых мероприятий для осуществления этого приведено в приложении 3.

8.5. Для проверки работы узла синхронизации осциллограф подключить к выводу 10 ИМС 24 субблока С-05. При синхронной и синфазной работе аппаратов КП и ПУ на экране наблюдается редкое появление узких импульсов длительностью около 10 мкс (см. приложение 8). При введении рассинхронизации (путем кратковременного снятия питания и последующего восстановления или кратковременных обрывов канала) до восстановления синхронности число наблюдаемых на экране импульсов значительно возрастает.

8.6. Проверка цифроаналогового преобразователя (ЦАП) сводится к определению основной приведенной погрешности преобразования по одному из каналов ТИ. Для этого следует собирать схему, представленную на рис. 7.

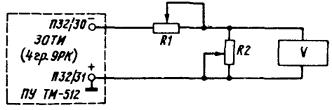

Рис. 7. Схема подключения приборов для снятия характеристики ЦАП

Набор и ввод кода в ЦАП осуществить с помощью контрольной панели.

Предварительно проверить нулевой выходной ток при нулевом коде и выставить с помощью соответствующего резистора в субблоке ПКА-023 ток, равный 5 мА, при коде 250 квантов.

Относительную погрешность определить по всей шкале через 25 квантов и она не должна превышать 0,6 %.

Как правило, дальнейшая предварительная проверка сводится к установке на каждом выходе аналогового ТИ тока 0 мА при 250 квантах вводимого кода, а погрешность по всей шкале определяется только после ремонта субблоков, относящихся к ЦАП.

8.7. При необходимости устранения пульсации выходного тока параллельно нагрузке (R_макс = 2,5 кОм) включить конденсатор (25 мкФ), а последовательно с нагрузкой - диод (например, Д-226). На рис. 8 приведена рекомендуемая схема установки фильтра в выходной части ЦАП при индуктивной нагрузке.

8.8. Импульсный характер выходного сигнала ЦАП накладывает ограничения на характер нагрузки во внешней цепи. Если при включении в измерительную цепь индуктивной нагрузки (регистрирующий прибор Н-340) погрешность превышает допустимую, то следует или фильтровать выходной сигнал, или установить RС-цепочку, шунтирующую индуктивную нагрузку (рис. 9). В случае использования компенсирующей КС-цепочки регулирование выходного тока ЦАП следует производить при подключенной RС-цепочке.

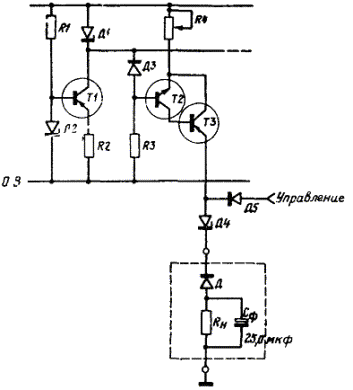

Рис. 8. Схема установки фильтра при индуктивной нагрузке ЦАП

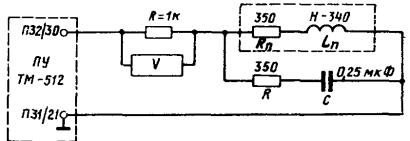

Рис. 9. Схема подключения приборов для проверки работы ЦАП при индуктивной нагрузке

9. КОМПЛЕКСНАЯ ПРОВЕРКА АППАРАТУРЫ В НОРМАЛЬНЫХ УСЛОВИЯХ

9.1. Проверить работу приемной части обратного канала субблока Л-09 в аппарате КП.

Предварительно установить уровень сигнала из каналообразующей аппаратуры, измерить искажение импульсов по длительности. Посылая сигналы запросов или квитанций от аппарата ПУ, измерить продолжительность задержки селектора приема квитанций, а также продолжительность задержки селектора неисправности канала. Продолжительность задержки этих селекторов должна отличаться одна от другой в несколько раз.

Со стороны аппарата ПУ с помощью кнопки контрольной панели послать команду «Вызов ТС» и по лампам этой панели определить приход всех групп ТС. При нормальном канале связи и хорошо работающей аппаратуре каждая группа ТС приходит один раз. После передачи всех групп ТС аппаратура должна перейти в режим циклической передачи ТИ.

Для удобства наблюдения временно можно перейти на скорость 50 Бод.

При включении переключателя «ОП» на контрольной панели и посылке вызова ТС все группы ТС должны передаваться циклически совместно с группами ТИ.

Если в циклическом режиме работы не образуется первая группа ТС, рекомендуется на контакт 3 субблока Р1И71 вместо сигнала 6РК завести сигнал 7РК. Для этого отпаять и заизолировать провод, подходящий к контакту 3 субблока Р171, соединить контакт 3 субблока Р171 с контактом 24 субблока Р175.

При необходимости следует работать на разных скоростях в прямом (ПКС) и обратном (ОКО каналах связи; предварительно следует выполнить изменения схемы субблоков, рекомендуемые в приложении 3.

9.2. С помощью контрольной панели аппарата КП произвести проверку работы узла сигнализации 0 неисправности АЦП. При исправной работе АЦП в тестовом канале телеизмерения на лампах визуального контроля Л1 - Л8 должен высвечиваться код в пределах 240 ¸ 247 квантов.

Для проверки работы узла сигнализации о неисправности АЦП следует в тестовом канале с помощью переключателей В1 - В8 задать код меньше 240 или больше 247 квантов. При этом на панели визуального контроля периодически должна загораться лампа неисправности «Н» в положении «НТИ» переключателя поиска повреждений.

Эту проверку удобно совместить с проверкой аналогичного узла в аппарате ПУ (см. п. 9.10).

9.3. Для проверки узла сигнализации о неисправности обратного канала на КП отключить обратный канал; лампа неисправности «Н» в положении «НК» переключателя поиска повреждения должна непрерывно гореть.

9.4. Узел сигнализации о неисправности схемы приема квитанция проверить искусственным удлинением посылки квитанции, например посылкой соответствующей боковой частоты с помощью переключателя на передатчиках модемов.

9.5. Узел сигнализации о неисправности ТС проверить временным снятием перемычки П1/9-П1/19.

9.6. Для проверки работы узла сигнализации о неисправности аппарата ПУ организовать режим несинхронной работы аппаратов КП и ПУ путем снятия питания с аппарата КП, обрыва прямого канала связи или переключения скорости передачи (приема). При этом на контрольной панели должна загореться лампа «неисправность» и схема аппарата ПУ переходит в режим поиска исправного канала. После восстановления нормального режима лампа «неисправность» гаснет.

9.7. Выключив питание аппарата ПУ, вынуть из разъема субблок Г-03 и вновь подать питание. Лампа «Н» в положении «Г-03» переключателя поиска повреждений должна непрерывно гореть. При установке субблока на место лампа «Н» гаснет (вставлять плату только при отключенном напряжении питания).

9.8. Обеспечить режим несинхронной работы аппаратов КП и ПУ (см. п. 9.6). При этом лампа «Н» в положении «РТ» переключателя поиска повреждений горит ровным светом или мигает. То же происходит и в положении «РК» переключателя.

9.9. Для проверки узла сигнализации о неисправности дешифратора функционального адреса (ДШФА) поставить переключатель в положение «неисправность ДШФА», на контрольной панели КП набрать и выдать несуществующий адресный байт. Должна загореться лампа «Н» в положении переключателя «неисправность ДШФА».

9.10. Задавая с помощью контрольной панели код тестового ТИ менее 240 квант, проверить действие схемы контроля тестового ТИ (лампа «тест» должна загореться), при этом информация ТИ не должна выдаваться на узлы воспроизведения.

9.11. Работу счетчиков «обрыв канала связи» и «аппаратная неисправность» проверить одновременно с выполнением требований пп. 9.6 и 9.7.

10. ПРОВЕРКА ВНЕШНИХ ЦЕПЕЙ АППАРАТОВ КП И ПУ

10.1. Сопротивление изоляции внешних цепей следует измерять одновременно с измерением сопротивления изоляции монтажа шкафных конструкций. Если наладка аппаратов производилась до окончания монтажных работ, их изоляция должна быть проверена перед подключением к выводам аппаратов.

10.2. Внешние цепи проверить по их действию на контрольное устройство аппарата КП и путем задания соответствующих комбинаций ТИ-ТС на контрольном устройстве аппарата ПУ.

10.3. Снять характеристики датчиков ТИ и выполнить градуировку аналоговых приборов диспетчерского пульта так же, как и наладку любого другого устройства телемеханики. Характеристики датчиков ТИ, а также полные характеристики передачи телеизмерений, включающие значения измеряемого параметра, тока на выходе датчика, соответствующие им числовые коды, значения токов на выходе ПУ и измеряемого параметра по диспетчерскому прибору должны быть приложены к протоколу проверки аппаратуры.

11. ПРОВЕРКА ЦЕПЕЙ СТЫКОВКИ АППАРАТА ПУ С ЭВМ

11.1. Для сопряжения с ЭВМ в аппарате ПУ применен специальный субблок Р186 (интерфейсная карта), который формирует на магистральных шинах сигналы информации и адреса («ФАНГ»), номера ТИ в группе, а на индивидуальных шинах служебные сигналы - признак адреса (ПА, ЗРК), предложение (готовность) информации (ЗИ), неисправность УТМ (СИ1). Предусмотрены цепи для посылки запроса ТС (ЗТС) и квитанций о приеме ТС.

11.2. Функциональный адрес и номер группы («ФАНГ») нормально выдается по тем же шинам, что и информация, но сопровождается сигналом «признак адреса» (ПА = 0).

Этот адрес должен запоминаться в ЭВМ на время передачи информации, относящейся к этому адресу (до появления нового сигнала «признак адреса»).

Если по каким-либо причинам такой способ адресации информации не приемлем, для запоминания адреса на время выдачи относящейся к нему информации может быть применена реконструированная плата Ж-282. Плата устанавливается в самом нижнем блок-каркасе аппарата ПУ в позиции Ш20.

Схема реконструированной платы приведена на рис. 10, а таблица внешних соединений интерфейсной карты - в приложении 5.

11.3. В аппарате ПУ сигнал о предложении информации (ЗИ) сформирован так, что его наличие не является достоверным признаком правильности принятой кодовой комбинации, т.е. этот сигнал может сопровождать информацию и в том случае, когда кодовая защита обнаружила искажение кодовой серии. Этот недостаток может быть устранен путем реконструкции цепей субблоков Р183, Р185 и Р186. В приложении 4 приведен вариант такой реконструкции.

При стыковке с ЭВМ может потребоваться разработка и применение устройств согласования уровней сигналов.

11.4. Проверку функционирования цепей в основном следует производить программным путем с помощью ЭВМ.

Предварительно необходимо убедиться, что они исправны и просмотреть с помощью осциллографа наличие меняющихся сигналов на всех шинах.

Рекомендуется измерить уровни логических «1» и «0» элементов 18-21 (178 ЛИ1) в плате Р186. Согласно паспортным данным они должны быть соответственно не менее 9,5 В и не более 0,5 В. Элементы, выходные сигналы которых не соответствуют паспортным данным, подлежат замене.

12. ПРОВЕРКА ДЕЙСТВИЯ ЗАЩИТНЫХ И СИГНАЛЬНЫХ УЗЛОВ АППАРАТУРЫ В АВАРИЙНЫХ РЕЖИМАХ

Проверку следует проводить согласно п. 9 протокола проверки (см. приложение 6).

Сигнал из канала связи снизить до уровня чувствительности его шунтированием с помощью переменного резистора. При этом следует обратить внимание на возможность появления случаев воспроизведения ложной информации. Если ложная информация появляется на выходе аппарата ПУ, проверить действие защитных узлов в субблоке У171.

Рис. 10. Принципиальная схема реконструированной платы субблока «ФАНГ» для связи с ЭВМ:

 - вновь устанавливаемые связи; - ликвидируемые связи;- исключаемый элемент

13. ПРОВЕРКА ФУНКЦИЙ АППАРАТОВ КП И ПУ ПРИ ИЗМЕНЕНИИ НАПРЯЖЕНИЯ ПИТАНИЯ

Произвести проверку функций аппаратов КП и ПУ при изменении напряжения питания на +10, -15 %, для чего питание аппаратов следует осуществлять от регулируемых источников. Функции, подлежащие проверке, перечислены в п. 10 протокола проверки.

Определение дополнительной погрешности преобразования ТИ удобно совместить с работой, описанной в пп. 7.4, 8.6, так как она выполняется с применением тех же измерительных приборов.

14. ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА ВСЕХ ФУНКЦИЙ АППАРАТУРЫ

Окончательную проверку произвести от датчиков ТС до устройства воспроизведения, сверить показания приборов воспроизведения ТИ на диспетчерском пункте с показаниями измерительных приборов на энергоблоках. При большой разнице этих показаний должна быть выяснена и по возможности устранена ее причина.

15. СОСТАВЛЕНИЕ ИСПОЛНИТЕЛЬНОЙ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ

После проверки следует оформить исполнительную техническую документацию, в которой необходимо отразить все изменения схемы аппаратов, выполненные во время их проверки, скорректировать проектную документацию по внешним цепям диспетчерского пункта и энергообъекта. Составить схему каналов телемеханики с указанием типа аппаратуры уплотнения, несущих частот, номеров пар в боксах связи. Распоряжением начальников службы СДТУ и диспетчерской службы аппаратура вводится в эксплуатацию.

Приложение 1

ПРАВИЛА ПОЛЬЗОВАНИЯ КОНТРОЛЬНЫМИ ПАНЕЛЯМИ АППАРАТОВ КП И ПУ

Аппарат КП

1. Назначение переключателей:

- «Код» - ввод информации (верхнее положение ручки переключателя соответствует «1»);

- «ФАНГ» - адресный код (верхнее положение соответствует «1»);

- «Тест-датчики» - перевод аппарата КП из рабочего режима в тестовый при котором осуществляется подача команды на ввод заданных переключателями «ФАНГ» адресных и переключателями «Код» информационных байтов;

- «Код-ЗР» подача команды на индикацию лампами «128», «64», «32», «16», «8», «4», «2», «1» информационных (положение «код») или защитных разрядов (положение «ЗР»);

- «ФАТИ-тест» - подача команды на ввод набранного переключателями «ФАНГ» кода функционального адреса ТИ во всех адресных байтах ТИ (положение «тест»);

«ФАТС-тест» - подача команды на ввод набранного переключателями «ФАНГ» кода функционального адреса ТС во всех адресных байтах ТС в положении «тест»);

- «Байт ФА-Байт ИИ» - подача команды на ввод переключателями «Код» кодовой комбинации в адресный (положение «Байт ФА») или информационный (положение «Байт ИИ») байт;

- «Такт-ИИЛ» - в положении «Такт» подача в канал связи контрольной серии (1010...), в положении «ИИЛ» - текущей информации;

- «Вкл. - Выкл.» - подача питания на панель визуального контроля;

- «Каналы РК» - выбор желаемого канала для наблюдения;

- 1РК - код «начало»; 2РК - функциональный адрес; (3 ¸ 10) РК - информационные каналы;

- «Поиск неисправностей» - поиск неисправного функционального узла.

Нормально переключатель стоит в положении «SН». При загорании лампы «SН» переключатель выводится из исходного положения, при этом лампа «SН» гаснет и загорается вновь при установке переключателя в положение, соответствующее неисправному функциональному узлу;

- «Скорость передачи» - установка скорости передачи.

2. Назначение ламп:

- «128», «64», ... «1» - лампы контроля информационных или защитных разрядов кодовой серии (горящая лампа соответствует «1» в канале связи);

- «Н» - общая лампа сигнализации повреждения.

3. Нормальное положение переключателей и выключателей (режим визуального наблюдения кодов):

- «Тест-датчики» - в положении «датчики»;

- «ФАТИ-тест» - в положении «ФАТИ»;

- «ФАТС-тест» - в положении «ФАТС»;

- «Такт-ИИЛ» - в положении «ИИЛ»;

Положение переключателя «Байт ФАНГ - Байт ИИ» может быть произвольным.

4. Наблюдение кода «Начало».

В положении «ТРК» переключателя каналов на лампах «128», «64» ... «1» высвечивается код 01111111.

5. Наблюдение адресного байта:

5.1. Переключатель каналов поставить в положение «2РК».

5.2. Переключателями «ФАНГ» набрать желаемый адрес.

5.3. На лампах «128», «64», ... «1» прочесть код набранного адреса.

6. Наблюдение информационных байтов:

6.1. Переключатель каналов поставить в положение «ЗРК» (при функциональном адресе ТС) или в положение «(3 ¸ 10)РК» (при функциональном адресе ТИ).

6.2. Набрать желаемый функциональный адрес.

6.3. На лампах «128», «64», ... «1» прочесть код информационного байта, соответствующего набранному функциональному адресу.

7. Наблюдение защитных разрядов (ЗР) адресного байта:

7.1. Переключатель каналов поставить в положение «2РК».

7.2. Переключателями «ФАНГ» набрать желаемый функциональный адрес.

7.3. Переключатель «Код-ЗР» перевести в положение «ЗР».

7.4. На лампах «128», «64», ... «1» прочесть код «ЗР» набранного функционального адреса. Например: для «ФАНГ» - 01010001, байт ЗР должен быть 10101110.

8. Наблюдение защитных разрядов информационного байта:

8.1. Переключателем каналов и переключателями «ФАНГ» выбрать информационный байт желаемого функционального адреса.

8.2. Переключатель «Код-ЗР» перевести в положение «ЗР».

8.3. На лампах «128», «64», ... «1» прочесть байт «ЗР».

Например: для информационного байта - 01010001, байта «ЗР» - 00000100.

9. Выдача заданного информационного байта в канал связи по всем адресам:

9.1. Переключателями «Код» набрать желаемый код.

9.2. Переключатель «Байт ФА - Байт ИИ» поставить в положение «Байт-ИИ».

9.3. Переключатель «Тест-датчики» перевести в положение «тест».

9.4. На лампах «128», «64», ... «1» прочесть код информационной посылки.

10. Выдача заданного адресного байта в канал связи по всем адресам:

10.1. Выдача заданного адресного байта ТИ:

10.1.1. Переключателями «Код» набрать желаемый код.

10.1.2. Переключатель «Байт ФА-Байт ИИ» поставить в положение «Байт ФА».

10.1.3. Переключатель. «ФАТИ-тест» поставить в положение «тест».

10.1.4. Переключатель «Тест-датчики» перевести в положение «тест».

10.1.5. На лампах «128», «64», ... «1» прочесть код адреса.

10.2. Выдача заданного адресного байта ТС проверяется аналогично п. 10.1, за исключением п. 10.1.3. Вместо переключателя «ФАТИ» в положение «тест» ставится переключатель «ФАТС».

Аппарат ПУ

1. Назначение переключателей:

- «Вкл - Выкл.» - подача питания на панель визуального контроля;

- «П», «Код» - ручной ввод информационного кода и паритетного разряда;

- «Ввод инф.» - подача команды ручного ввода кода;

- «Тест» - блокирование тестового контроля ТИ;

- «ОП» - блокирование посылки квитанции;

- «ФАНГ» - адресный код;

- «Каналы РК» - выбор желаемого для наблюдения канала;

- «Поиск неисправностей» - поиск неисправного функционального узла. Нормально переключатель находится в положении «Н». При загорании лампы «Н» переключатель выводится из исходного положения, при этом лампа «Н» гаснет и загорается вновь при установке переключателя в положение, соответствующее неисправному функциональному узлу;

- «Скорость передачи» - установка скорости передачи.

2. Назначение ламп:

- «1КС» - индикация работы по основному каналу связи;

- «2КС» - индикация работы по резервному каналу связи;

- «ТИ» - индикация работы в режиме приема ТИ;

- «ТС» - индикация работы в режиме приема ТС;

- «Н» - общая лампа сигнализации повреждений;

- «Обрыв КС» - лампа сигнализации отсутствия импульсной серии в канале связи;

- «Несинфазность» - лампа сигнализации искажения в цикле адресного кода или кода «начало»;

- «Тест» - лампа сигнализации выхода тестового ТИ на диапазон 240 - 247 квантов;

- «НТС» - лампа сигнализации кода неисправности ТС;

- «128», «64», «32», «16», «8», «4», «2», «1» - лампы индикации кода.

3. Нормальное положение переключателей:

- «Ввод инф.» - отключен;

- «Тест» - включен;

- «ОП» - отключен.

4. Ввод кода в заданный информационный байт:

4.1. На переключателях «ФАНГ» набрать желаемый код адреса.

4.2. Переключатель Каналы РК» установить в одно из положений «(3 ¸ 10) РК».

4.3. На переключателях «Код» набрать желаемый код.

4.4. Переключатель «Ввод инф.» включить.

4.5. Набранный код воспроизводится на лампах визуального контроля «128», «64», ... «1» и вводится в соответствующие выходные узлы ТИ или ТС.

5. Наблюдение кода информации, поступающего из канала связи:

5.1. На переключателях «ФАНГ» набрать интересующий адрес.

5.2. Переключатель «Каналы РК» установить в положение, соответствующее нужному каналу.

5.3. На лампах «128», «64», ... «1» прочесть код.

6. Наблюдение кода адреса, поступающего из канала связи:

6.1. Переключатель «Каналы РК» установить в положение «2РК».

6.2. На лампах «128», «64», ... «1» прочесть код.

Приложение 2

РАСШИРЕНИЕ ВОЗМОЖНОСТЕЙ СХЕМЫ ВИЗУАЛЬНОГО КОНТРОЛЯ АППАРАТА КП

К недостаткам реализации функций визуального контроля аппарата КП относится отсутствие возможности наблюдать в циклическом режиме кодовые комбинации всех адресных каналов.

Для реализации этой возможности на существующем галетном переключателе каналов (ПК) используется свободная или вновь устанавливаемая контактная плата (пакет) ПКП (рис. 11). Все контакты этой платы, соответствующие 1 - 10-й позициям распределителя каналов (РК), объединяются перемычкой, на которую подается сигнал «Байт ИИ», имеющийся на контакте 1 переключателя «Байт ИИ» - «Байт ФА» (В22-1). Между подвижным контактом платы ПКП и контактом 17 субблока Р174 выполняется дополнительная связь. Таким образом, при любом положении переключателя ПК, соответствующем 1 - 10-й позиции РК, на схему визуального контроля выводится информация выбранного канала, т.е. схема работает так же, как предусмотрено заводской документацией.

При переключении переключателя в 1-ю позицию (в аппаратуре не использовалась) цепь сброса триггера 11-1 блокируется подачей сигнала «1» (-12 В) на вход схемы «ИЛИ-НЕ» 23-1, и сигнал разрешения ввода информации в регистр визуального контроля будет существовать всякий раз при наступлении 2-го адресного канала.

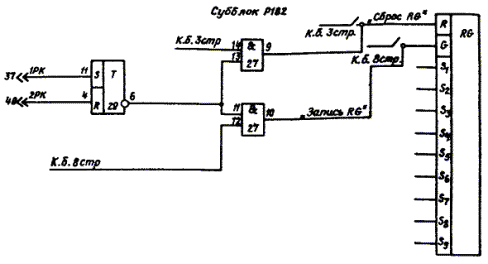

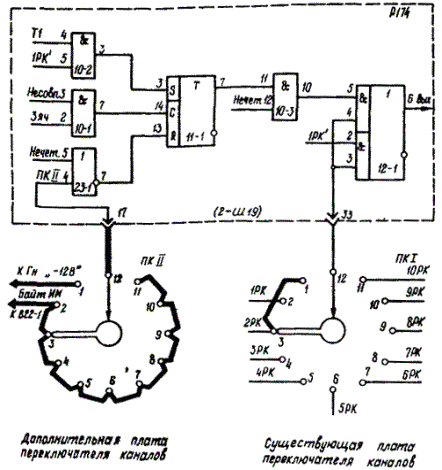

Рис. 11. Схема циклического контроля адресных байтов аппарата КП

Это обеспечивается также установкой дополнительной перемычки между контактами 3 и 1 платы ПК1 переключателя.

В результате на лампах визуального контроля будут периодически высвечиваться кодовые комбинации всех следующих один за другим адресных байтов. В этом положении переключателя ПК на гнездо синхронизации «РК» выводится сигнал «2РК».

Приложение 3

РАБОТА АППАРАТУРЫ НА РАЗНЫХ СКОРОСТЯХ ПЕРЕДАЧИ ИНФОРМАЦИИ В ПРЯМОМ (ПКС) И ОБРАТНОМ (ОКС) КАНАЛАХ СВЯЗИ

При необходимости аппаратура позволяет осуществлять снижение скорости передачи информации в ОКС до 50 Бод при передаче информации по ПКС со скоростью 10 и 200 Бод. Это не отражается на выполнении аппаратурой основных функций и не снижает надежности ее работы.

Введение необходимых изменений в схему аппарата ПУ не приводит к сокращению длительности сигналов «вызов ТС» (ВТС) и «квитанция» (КВ), при этом только в 2 или 4 раза снижается частота сигнала «контроль ОКС». Функция контроля работы ОКС при этом выполняется при перестройке приемного интегратора входного узла аппарата КП.

На рис. 12, а представлена схема изменений в субблоке Р183 аппарата ПУ, позволяющая снизить скорость передачи по ОКС до 50 Бод при передаче информации по ПКС со скоростью 200 Бод. Сигнал «контроль ОКС» формируется триггером 21-1, переключение которого осуществляется двумя тактовыми сигналами Т2 и Т7. Для того, чтобы обеспечить более симметричный сигнал, воздействие такта Т2 на триггер стробируется сигналом 8 строб. Триггер 21-2 в данной схеме не используется.

На рис. 12, б представлена схема изменений в субблоке Р183, позволяющая снизить скорость передачи информации по ПКС до 100 Бод. В этом случае частота контрольного сигнала формируется счетчиком, выполненным на триггерах 21-1 и 21-2. Входной сигнал на счетчик f/2 берется при этом из схемы субблока Р181, для чего устанавливается дополнительная перемычка между контактом 32 (Р181) и контактом 33 (Р183). На счетный вход триггера 21-2 подается инвертированный дополнительной схемой 17-1 сигнал f/2. Схема 17-1 в субблоке Р183 имеется в резерве.

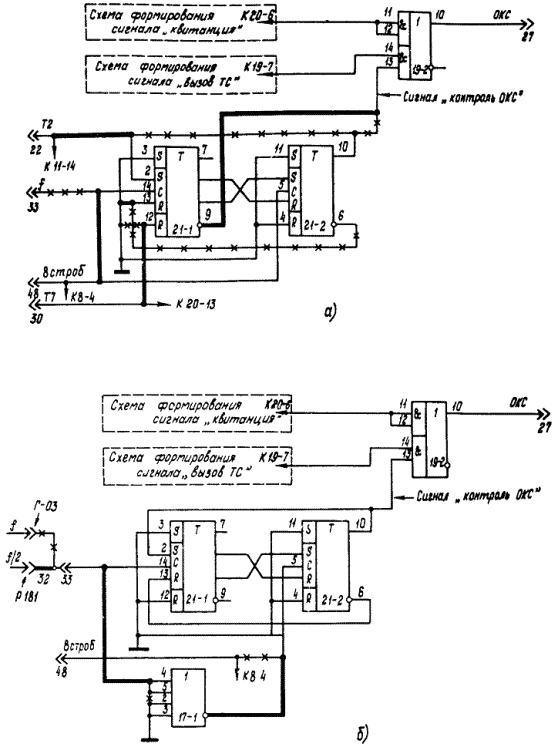

Рис. 12. Схема изменений в субблоке Р183:

а - при снижении V_пкс = 200 Бод до V_окс = 50 Бод; б - при снижении V_пкс = 100 Бод до V_окс = 50 Бод

 - существующие связи;  - новые связи;  - ликвидируемые связи

На рис. 13 дана схема изменений в субблоке Л-09 аппарата КП, позволяющая снизить скорость передачи информации по ПКС до 50 Бод. Изменениями предусмотрено использование незадействованной схемы входного формирователя линейного сигнала (выполнена на операционном усилителе 9) в качестве порогового элемента узла фиксации сигналов «вызов ТС» и «квитанция». В отсутствие порогового элемента возможна ложная фиксация схемой сигналов ВТС и КВ.

При использовании рассмотренного технического решения целесообразно выполнять переделку схем не только рабочих, но и резервных субблоков, что позволит сократить продолжительность восстановления работоспособности аппаратуры при необходимости замены субблоков.

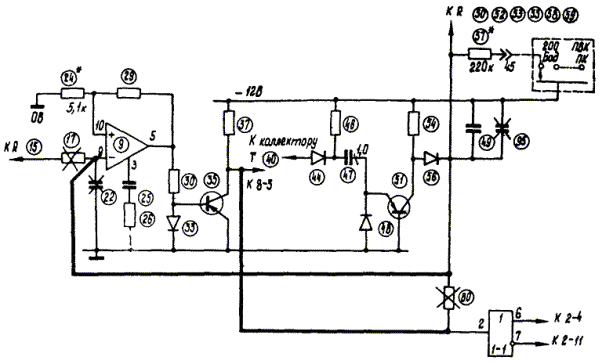

Рис. 13. Схема изменений в субблоке Л-09 аппарата КП при снижении V_пкс = 200 Бод до V_окс = 50 Бод:

 - существующие связи;- новые связи;  - исключаемые элементы

Приложение 4

РЕКОНСТРУКЦИЯ СУББЛОКОВ Р183, Р185, Р186 ДЛЯ ОБЕСПЕЧЕНИЯ ВОЗМОЖНОСТИ СОПРЯЖЕНИЯ АППАРАТУРЫ ТМ-512 С ЭВМ

Целью конструкции является трансформация сигнала «ВП», сформированного в субблоке Р183 и являющегося достоверным признаком правильно принятой из канала связи информационной или адресной посылки, в сигнал «ЗИ», формируемый в интерфейсной карте (субблок Р186) и выдаваемой на магистральную шину.

На рис. 1 приведена принципиальная схема, на которой совмещены узлы субблоков Р183, Р185 и Р186, участвующие в формировании указанного сигнала.

Ниже приводится перечень переделок в отдельных субблоках.

Субблок Р183

1. Отсоединить вывод 10 микросхемы 15-1 от контакта 28.

2. Соединить вывод 10 микросхемы 15-1 с шиной ОВ.

Обеспечивается организация сигнала «ВП» при считывании байта «ФАНГ».

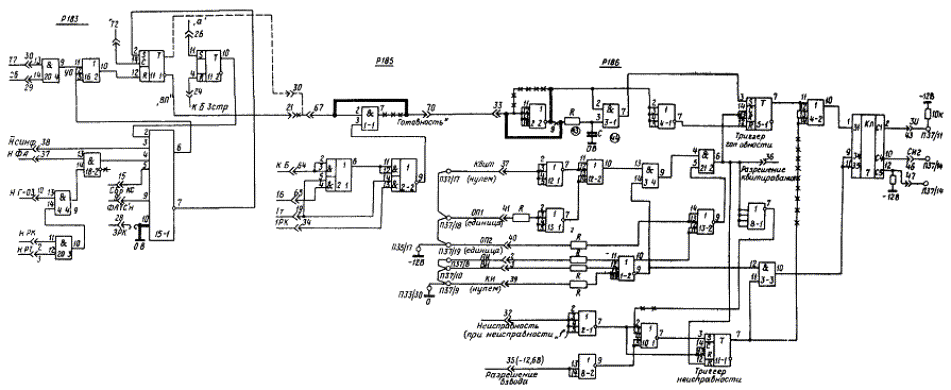

Рис. 14. Схема формирования сигнала ВП (вызов приемника) при сопряжении аппарата ПУ с ЭВМ:

 - выполняемые связи;  - ликвидируемые связи

Субблок Р185

3. Отсоединить вывод 7 микросхемы 1-1 от контакта 70.

4. Соединить контакт 67 с контактом 70.

Обеспечивается транзит сигнала «ВП» через субблок Р185.

Субблок Р186

5. Отсоединить вывод 9 микросхемы 2-2 от резистора R.

6. Отсоединить общую точку, объединяющую контакт 33 и выводы 11, 12, 13, 14 микросхемы 2-2, и общую точку, объединяющую вывод 2 микросхемы 3-1 и выводы 2, 3, 4, 5 микросхемы 4-1.

7. Соединить вывод 9 микросхемы 2-2 с общей точкой, объединяющей микросхемы 3-1 и 4-1.

8. Соединить резистор R с общей точкой, объединяющей контакт 33 и выводы 11, 12, 13, 14 микросхемы 2-2.

9. Отсоединить вывод 6 микросхемы 11-1 и выводы 13, 14 микросхемы 4-2.

10. Соединить выводы 11, 12, 13, 14 микросхемы 4-2 между собой.

Пункты 9 и 10 необходимо выполнить для того, чтобы в случае появления сигнала «неисправность» не получалась ложная имитация сигнала «ЗИ».

Если предусматривается ввод информации в ЭВМ с квитированием сигнала «готовность» от ЭВМ, то следует сделать следующие перемычки на внешних выводах:

- П37/18, П37/19, П35/17 (-12 В);

- П37/8, П37/9, П37/10, П33/30 (0 В).

Сигнал «квитирование» подавать нулевым потенциалом.

Если квитирование не предусматривается, то следует установить перемычки:

- П37/18, П37/19, П37/17, П35/17 (-12 В);

- П37/8, П37/9, П37/10, П37/30 (0 В).

Приложение 5

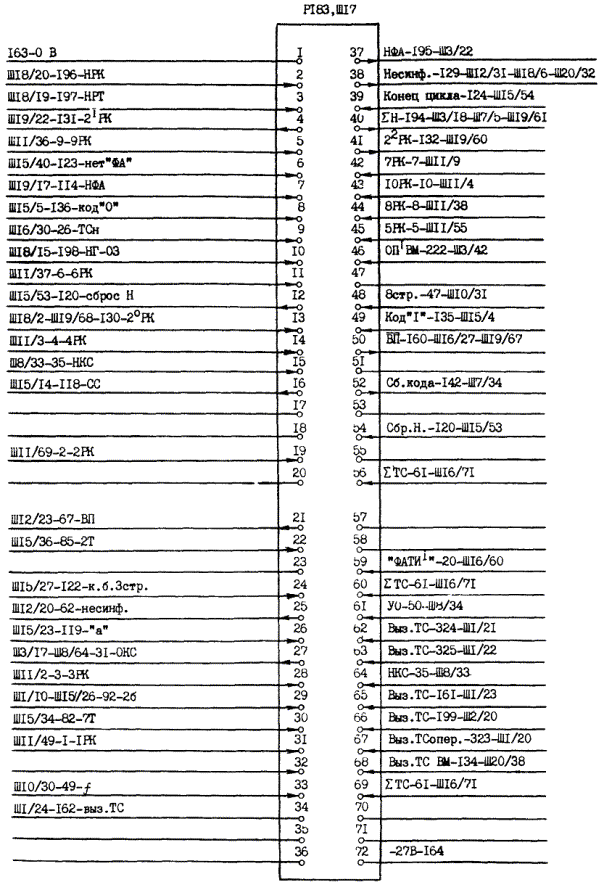

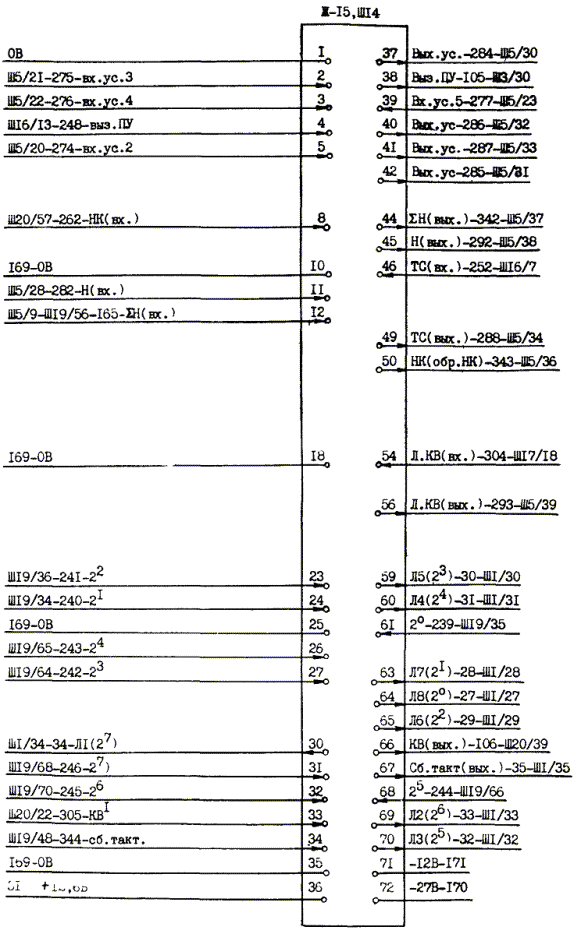

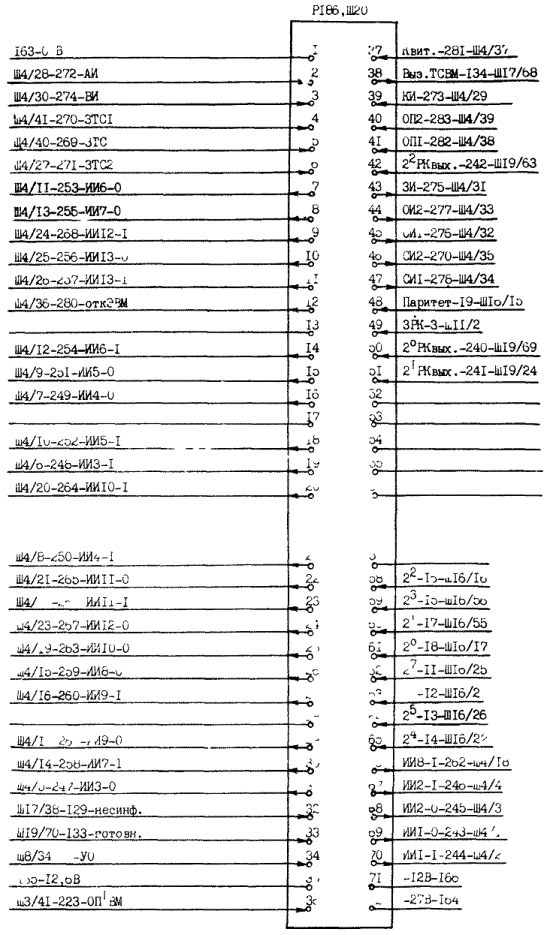

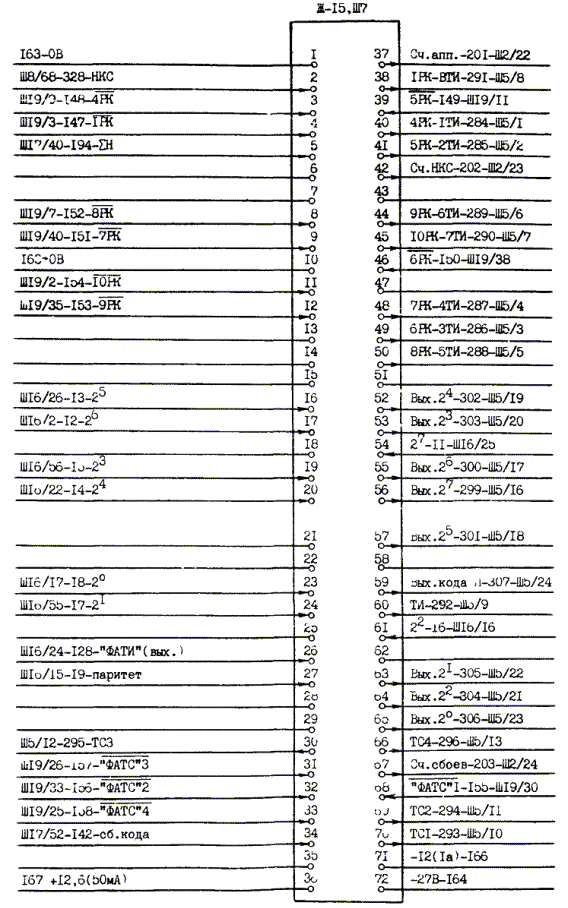

ТАБЛИЦЫ ВНЕШНИХ СОЕДИНЕНИЙ ИНТЕРФЕЙСНОЙ КАРТЫ (СУББЛОК Р186) БЛОКА РЕЖИМОВ АППАРАТА ПУ РЕКОНСТРУИРОВАННОЙ ПЛАТЫ Ж-282 ДЛЯ СВЯЗИ С ЭВМ

Таблица П5.1

Таблица П5.2

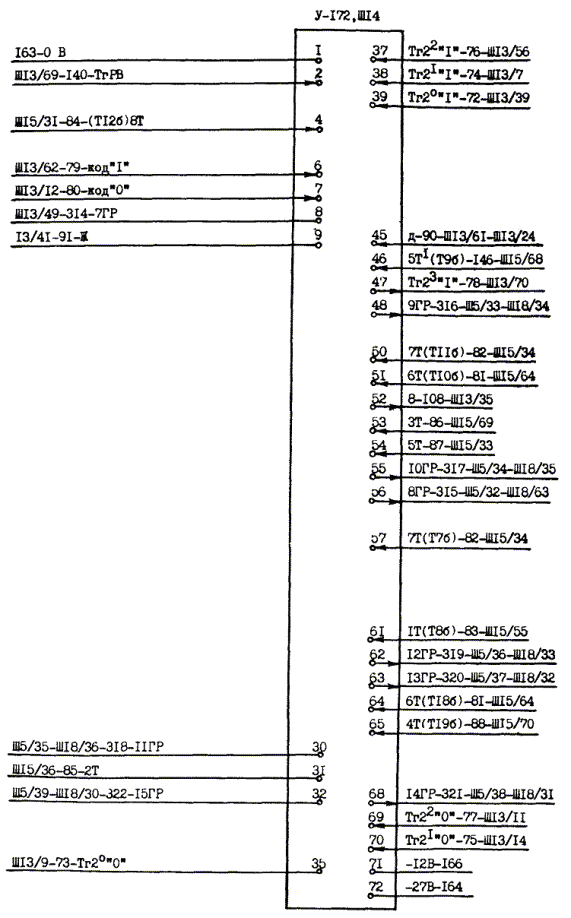

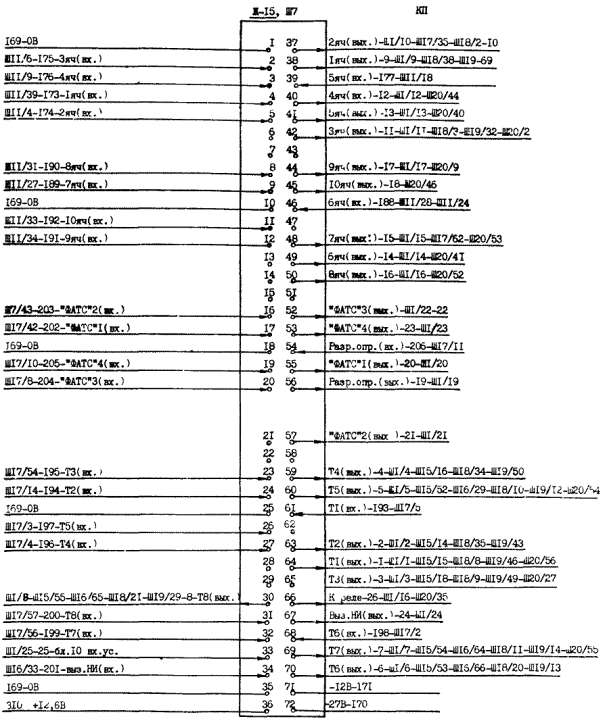

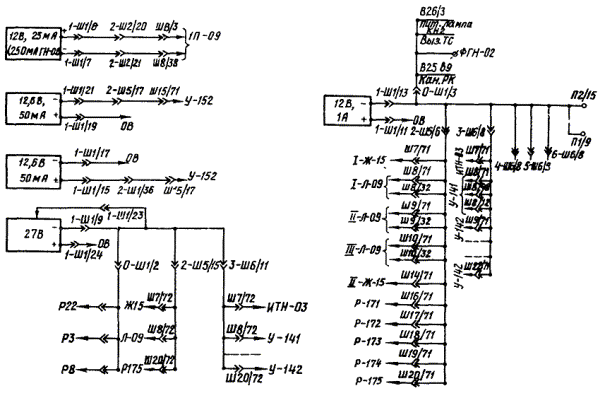

Приложение 6







Приложение 7

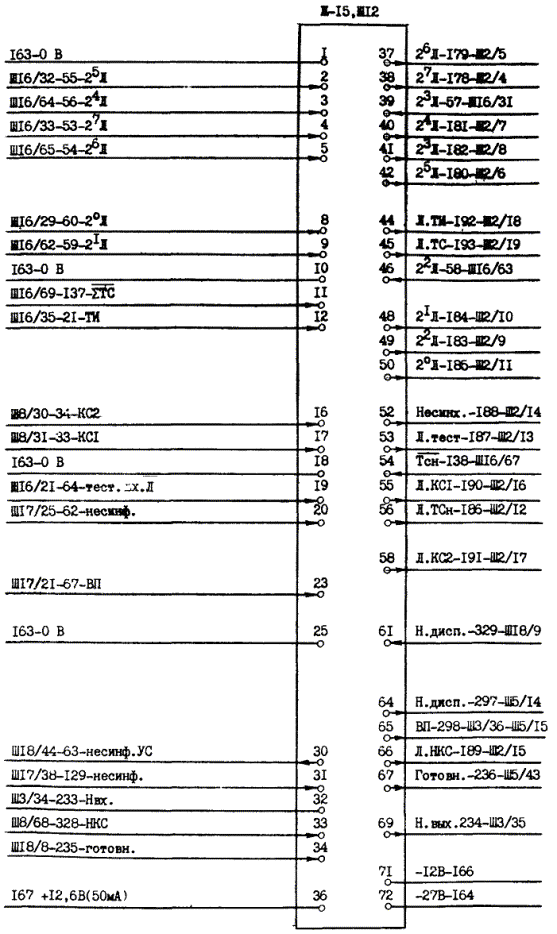

РЕЖИМЫ ФУНКЦИОНАЛЬНЫХ УЗЛОВ АППАРАТА КП

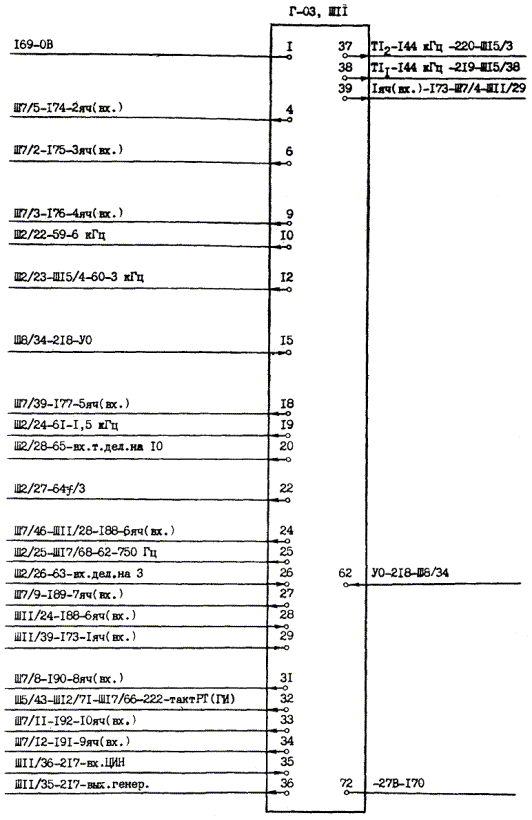

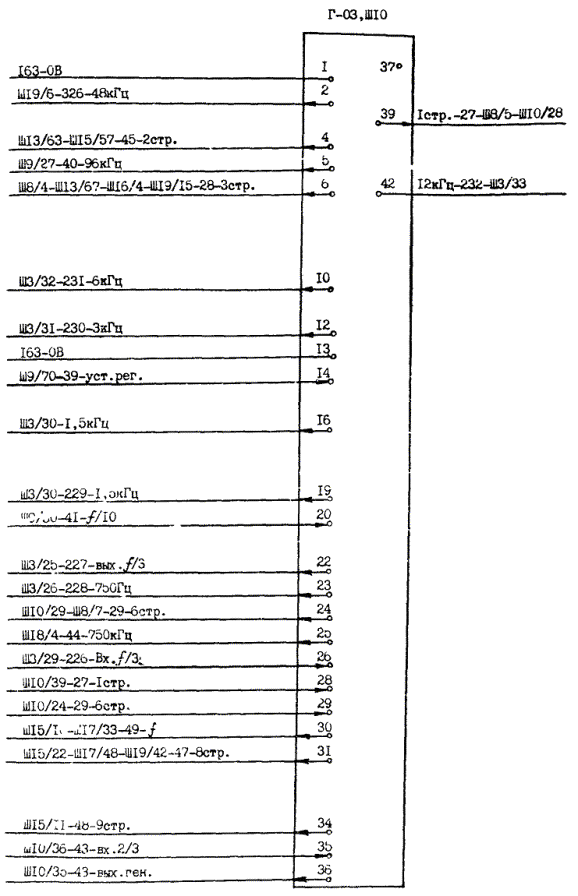

Узел Г-03

Узел Г-03

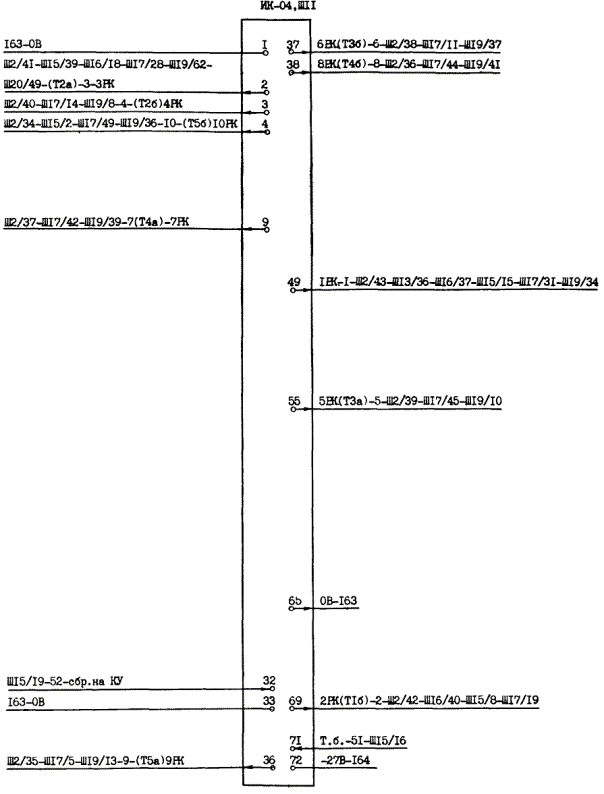

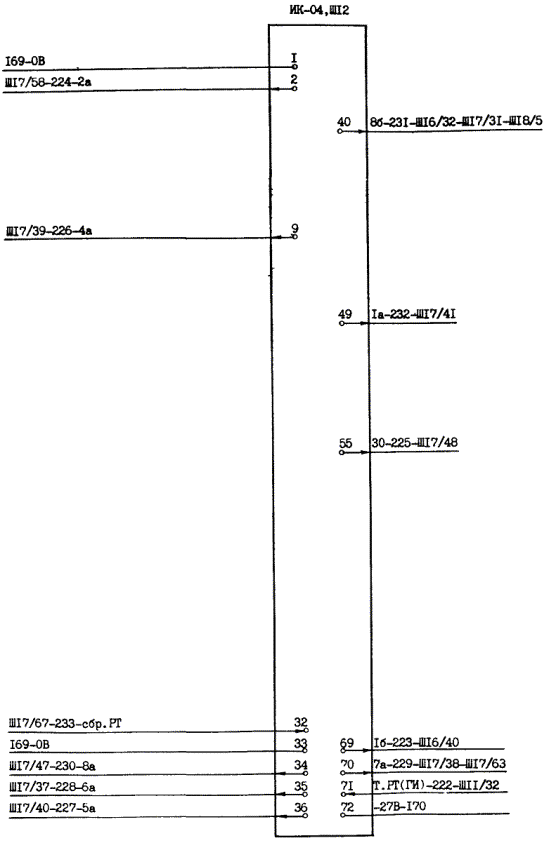

Узел ИК-04, 2-Ш12

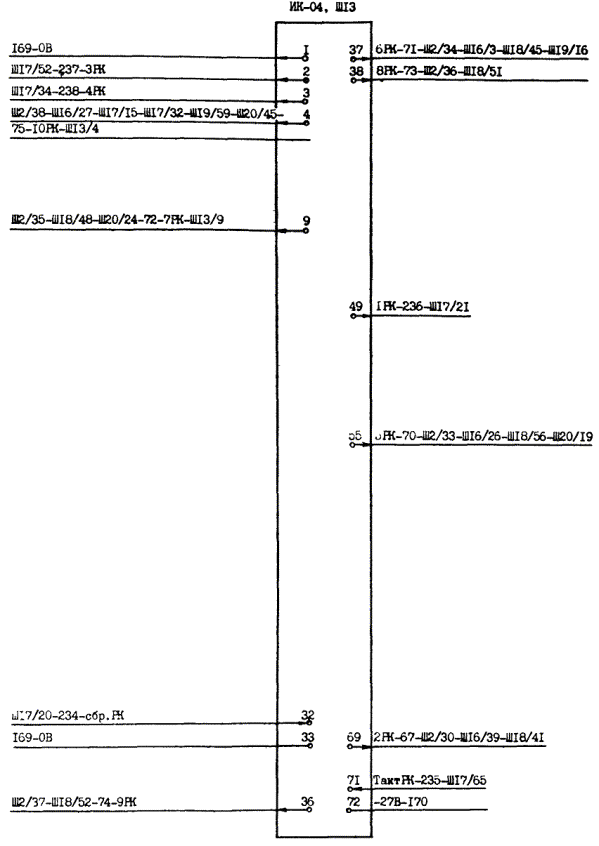

Узел ИК-04, 2-Ш13

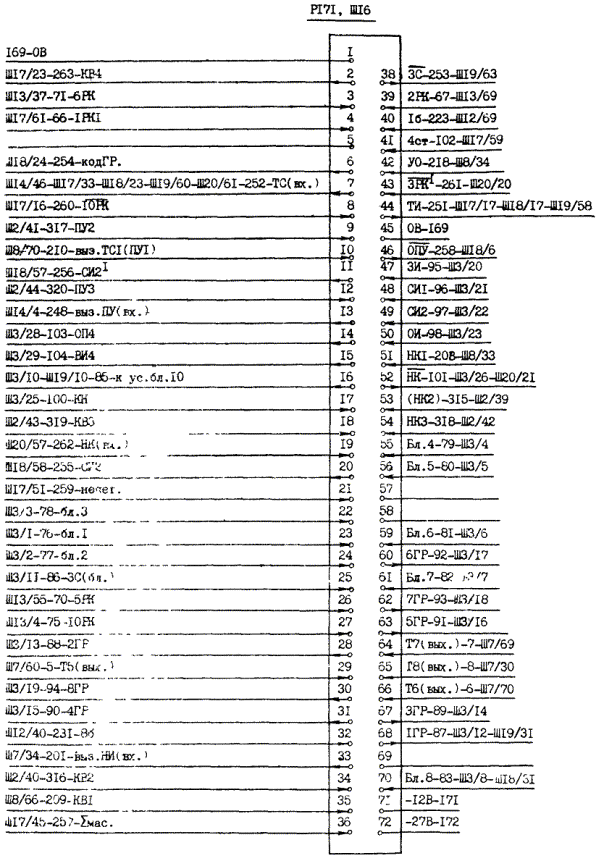

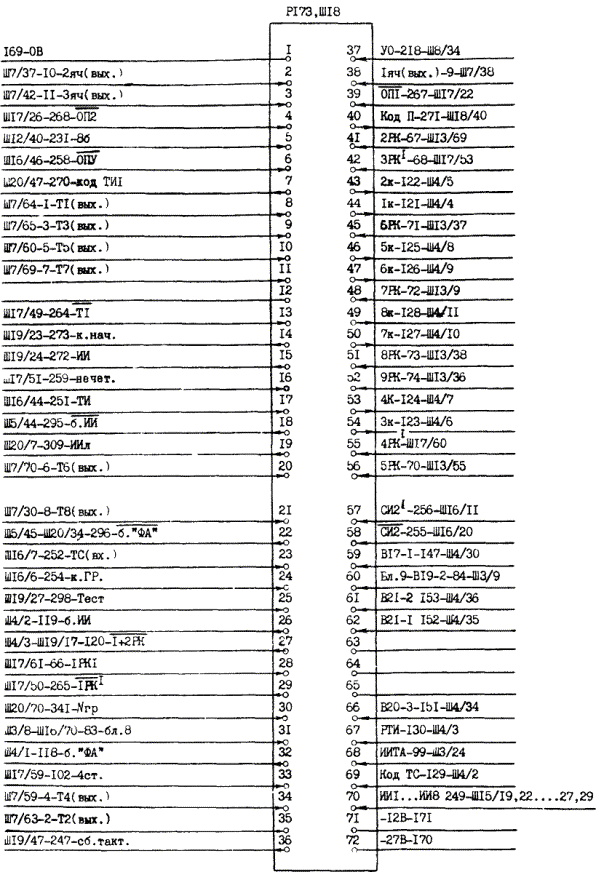

Узел Р171, 2-Ш16

Узел Р171, 2-Ш16

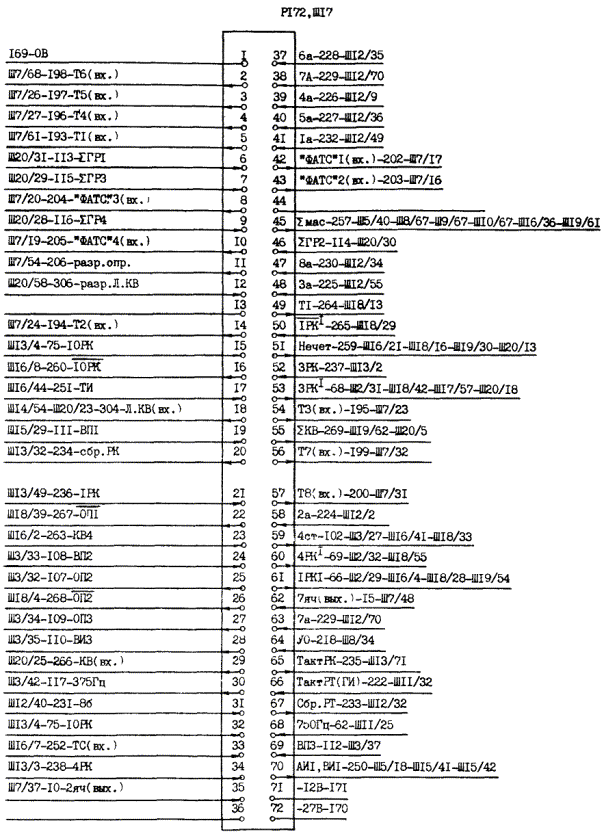

Узел Р172, 2-Ш17

Узел Р172, 2-Ш17

Узел Р172, 2-Ш17

Узел Р173, 2-Ш18

Узел Р173, 2-Ш18

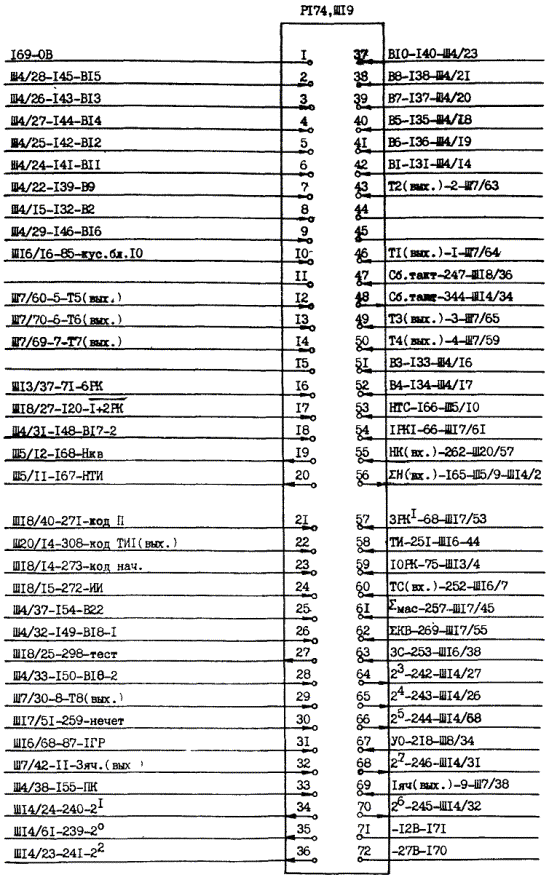

Узел Р174, 2-Ш19

Узел Р174, 2-Ш19

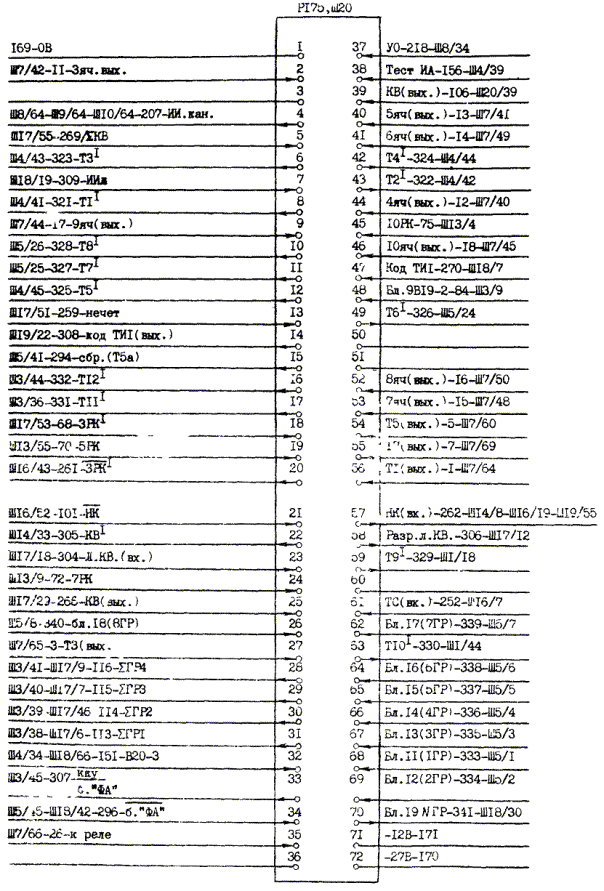

Узел Р175, 2-Ш20

Узел Р175

Узел Р175, 2Ш-20

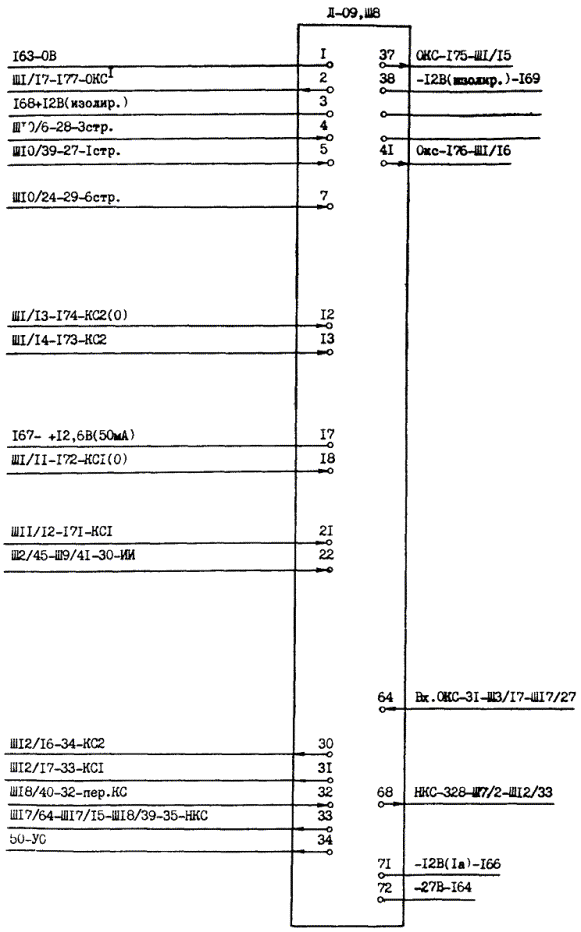

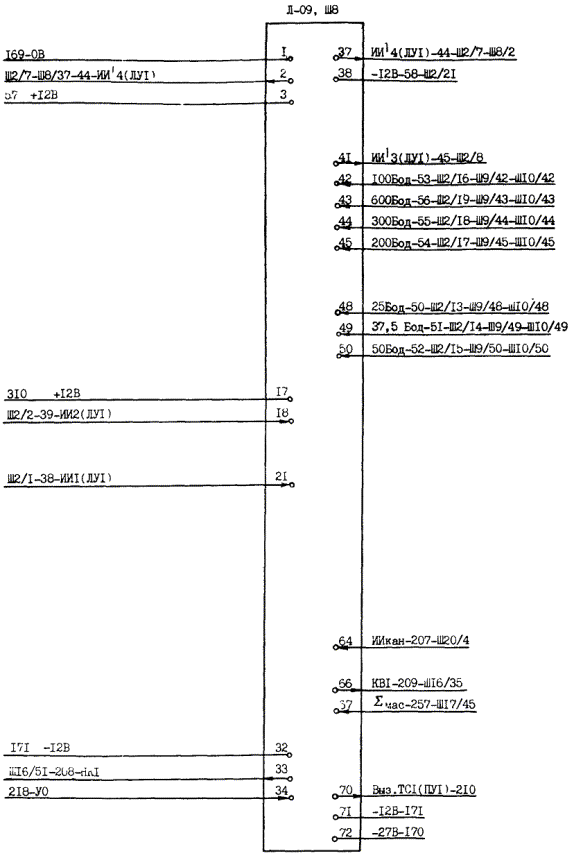

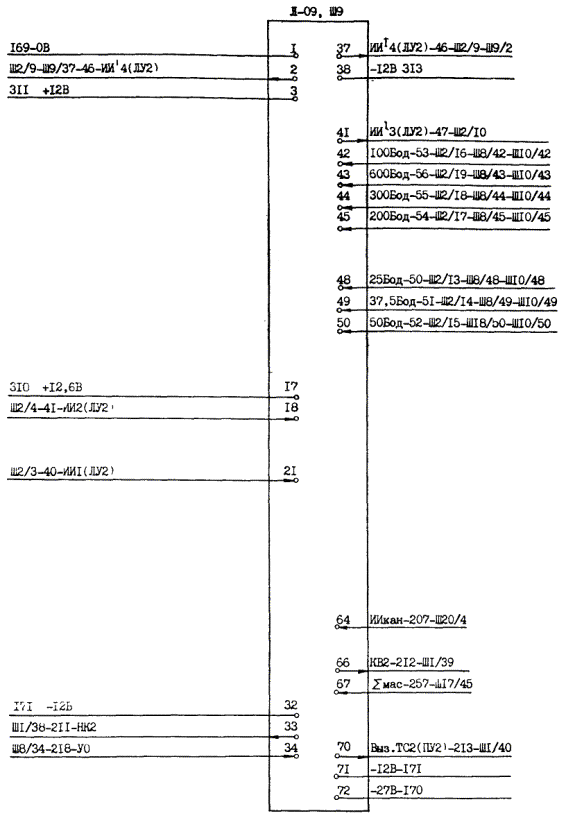

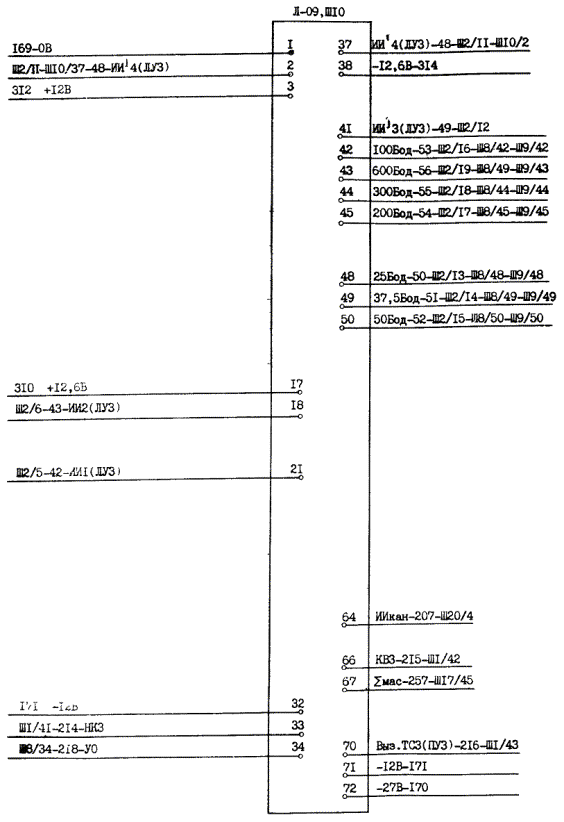

Узел Л-09

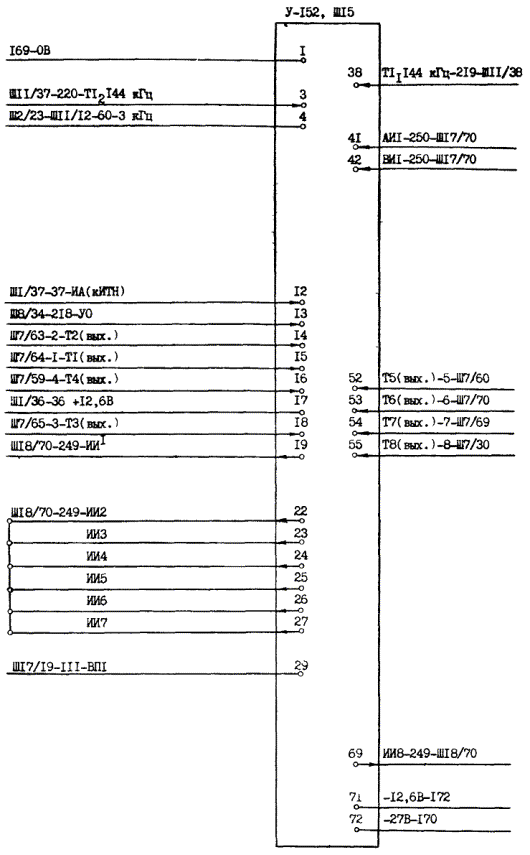

Узел У-152, 2-Ш

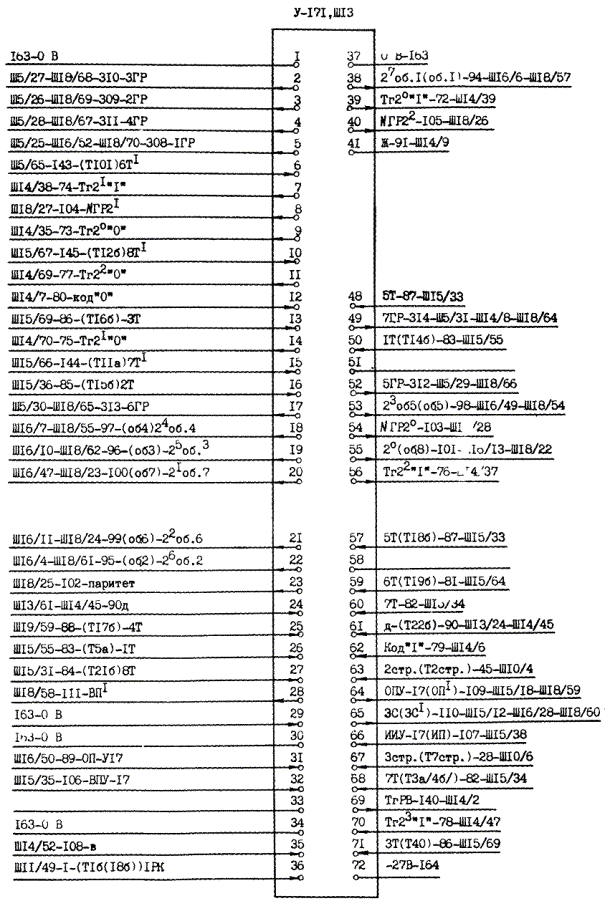

Узел У-141, 3-Ш8

Панель ВК

Приложение 8

РЕЖИМЫ ФУНКЦИОНАЛЬНЫХ УЗЛОВ АППАРАТА ПУ

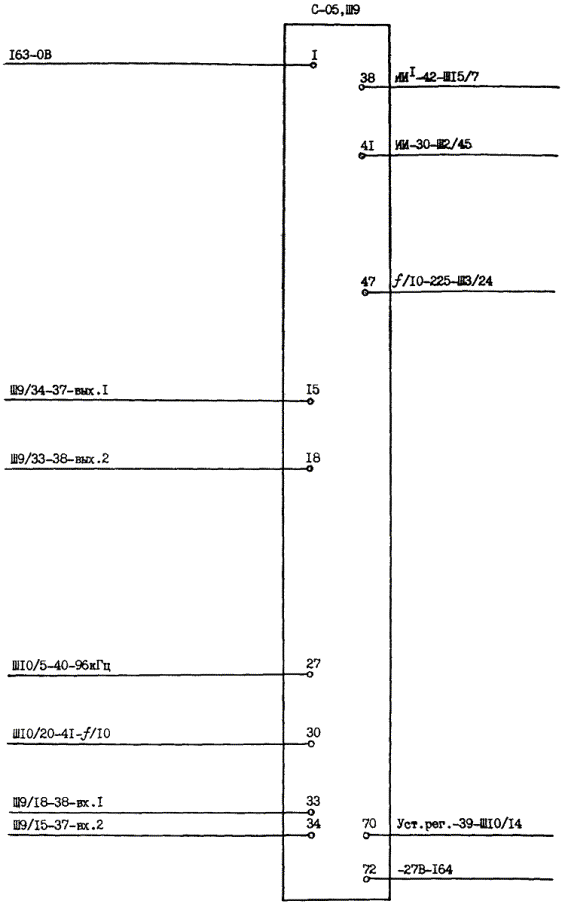

Узел синхронизации С-05 (2Ш9)

Контрольная панель ОШ1

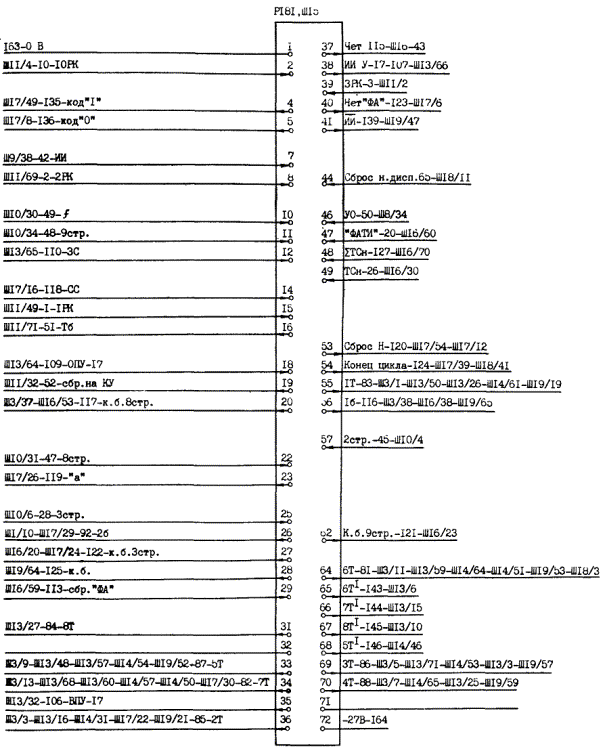

Узел Р181, 2Ш15

Примечания: 1. Время t равно такту аппарата.

2. Запуск от 1РК означает, что запуск берется из гнезда РК в положении переключателя каналов 1РК; от 2РК - в 2РК и т.д.

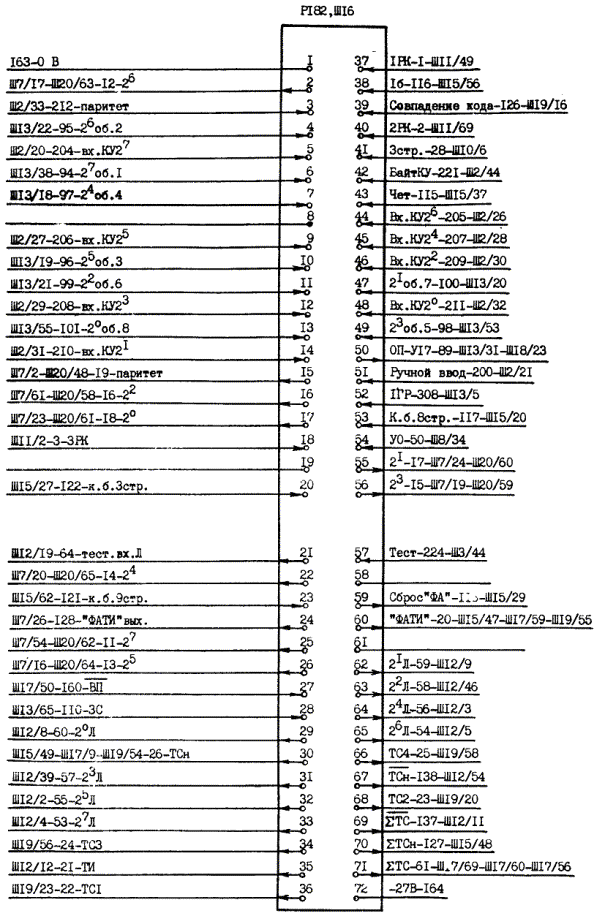

Узел Р182, 2Ш16

Узел Р183, 2 Ш16

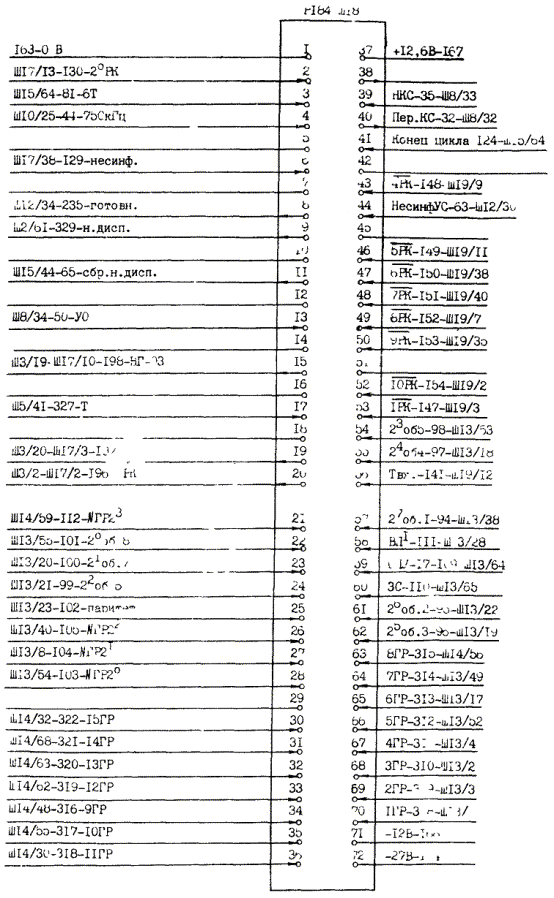

Узел Р184, 2 Ш17

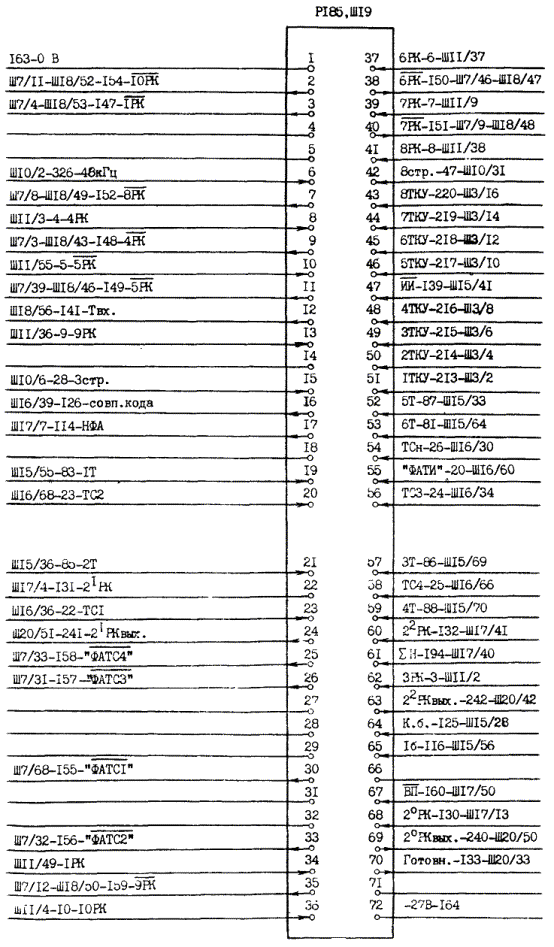

Узел Р185, 2 Ш18

Приложение 9

РЕКОМЕНДАЦИИ ПО ПОВЫШЕНИЮ НАДЕЖНОСТИ ФУНКЦИОНИРОВАНИЯ АППАРАТА ПУ

1. В аппаратуре ТМ-512, выпущенной до 1981 г., имеет место останов распределителя тактовых импульсов или распределителя каналов при коммутации питания в других устройствах, связанных с ним гальванически (например, при снятии или подаче питания в устройстве для ретрансляции информации, при коммутации цепи питания подключенного к гнезду контрольной панели электронного осциллографа и др.). Причиной останова являются помехи в цепи питания, приводящие к установке триггеров распределителей тактов (РТ) и каналов (РК) в «запрещенные» позиции, из которых распределители не могут выйти без подачи установочного сигнала (У0), формируемого только при повторном включении питания остановившегося аппарата, т.е. для восстановления работы аппаратуры требуется вмешательство дежурного оператора.

Для исключения устойчивого останова распределителей рекомендуется выполнить схему, показанную на рис. 15. Эта схема автоматически выдает сигнал, аналогичный У0, но возникающий по факту фиксации останова распределителя тактов, распределителя каналов или генераторов. При любом из указанных остановов на выходе SН схемы 18 субблока Р183 появляется сигнал «0». Инверсия этого сигнала заводится на контакт 57 и далее через контакт 18 подается в субблок Р184 на схему совпадения (5-3). При совпадении этого сигнала с импульсом мультивибратора вырабатывается сигнал, поступающий на ключ 8 и далее на схему (7-2), выполняющую логическую функцию И-ИЛИ-НЕ. Эта схема выделяет передний фронт указанного сигнала и через усилитель 8 выдает его на шину сигнала У0, т.е. сформированный таким образом сигнал воздействует на те же цепи, на которые действует сигнал У0. В результате этого воздействия схема аппарата ПУ автоматически приводится в исходное состояние и работоспособность восстанавливается. Для реализации этой схемы необходимо:

а) в субблоке Р183 освободить от внутренней связи контакт 57 и соединить его с выходом 9 микросхемы 18;

б) выполнить перемычку между 57-м контактом Р183 и 18-м контактом Р184, отпаять резистор 85 в Г184;

в) задействовать резервные микросхемы (5-3), (5-4) и (7-2), как показано на рис. 15.

2. В аппаратуре ТМ-512 имеет место недостоверное воспроизведение информации в условиях воздействия интенсивных помех. Причиной этого является аппаратно недоработанный узел сброса и записи принятой информации в регистр промежуточной памяти аппарата ПУ в режиме поиска кода «начало» при рассинхронизации, т.е. на позиции «1РК» распределителя каналов.

Для устранения недостоверного воспроизведения рекомендуется произвести реконструкцию субблока Р182 в соответствии с рис. 16.

В резервном триггере 29 выводы 11 и 4 освобождаются от связей с «0» питания и на них заводятся сигналы 1РК и 2РК соответственно. Освобождаются также выводы 14 и 13 резервной микросхемы 27 и выводы 11 и 12 резервной микросхемы 31.

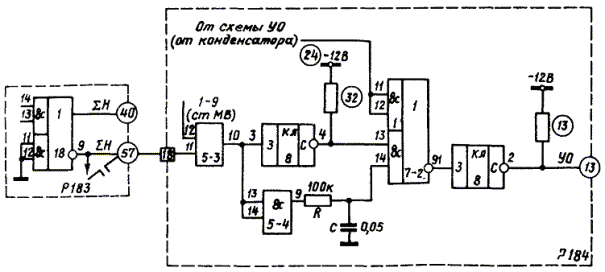

Рис. 15. Схема организации сигнала У0

Рис. 16. Схема реконструированного узла сброса и записи информации в регистр промежуточной памяти

Схема работает следующим образом: на всех позициях РК, кроме позиции 1РК, триггер  сброшен и разрешает прохождение сигналов «сброс RG» (К. б. 3 стр.) и «запись RG» (К. б. 8 стр.). В течение 1РК триггер  взведен и схемами «И» (микросхемы 27 и 31) сигналы «сброс RG» и «запись RG» блокируются. Таким образом, до тех пор, пока код «начало» не будет полностью зафиксирован, содержимое RG не изменится и ложное воспроизведение не состоится.

Эти изменения схемы выполнены заводом в аппаратах, выпущенных после 1980 г.

3. В аппаратах ПУ последних выпусков ненадежно работает схема функциональной начальной установки (сброс Н). Для устранения этого недостатка рекомендуется в субблоке Р184 (Ш18) отпаять и заизолировать провод, подходящий к контакту 2Ш18/12, и поставить перемычку 2Ш18/12 - 2Ш18/38.

При этом на вход 05 микросхемы 5-2 вместо напряжения -12 В подать пульсирующее напряжение от мультивибратора, расположенного в субблоке Р184.

Для того, чтобы правильно работала схема сигнализации о готовности и неисправности устройства делается следующее: соединяется печатный монтаж у входа 5 элемента 6-1 и этот вход соединяется с ножкой 4 элемента 5-2.

Приложение 10

МЕРОПРИЯТИЯ, НЕОБХОДИМЫЕ ДЛЯ ОРГАНИЗАЦИИ РЕТРАНСЛЯЦИИ ИНФОРМАЦИИ

1. На аппарате КП следует установить перемычки согласно технической документации завода-изготовителя.

2. На аппарате ПУ выполнить соединения: (БЛ1) П33/9 - (БЛ2) П33/10 - (БЛ3) П33/1 -(БЛ4) П33/12 - (-12 В) П33/2, если ретранслируются все четыре группы ТИ.

Если какая-то группа для ретрансляции не используется, то соответствующий вывод (например, для ГРЗ-БЛЗ) соединяется с 0 В.

3. Между аппаратом КП и одним или несколькими (в общем случае) аппаратами ПУ выполняются соединения:

- магистральные

КП			(ПУ1, ПУ2, ...)
(Т1)	П31/1	-------	П33/21	(Т1)
(Т2)	П31/2	-------	П33/22	(Т2)
(Т3)	П31/3	-------	П33/23	(Т3)
(Т4)	П31/4	-------	П33/24	(Т4)
(Т5)	П31/5	-------	П33/25	(Т5)
(Т6)	П31/6	-------	П33/26	(Т6)
(Т7)	П31/7	-------	П33/27	(Т7)
(Т8)	П31/8	-------	П33/28	(Т8)
(К1)	П32/1	-------	П33/13	(1РК)
(К2)	П32/2	-------	П33/14	(2РК)
(К3)	П32/3	-------	П33/15	(3РК)
(К4)	П32/4	-------	П33/16	(4РК)
(К5)	П32/5	-------	П33/17	(5РК)
(К6)	П32/6	-------	П33/18	(6РК)
(К7)	П32/7	-------	П33/19	(7РК)
(К8)	П32/8	-------	П33/20	(8РК)
(ВИ1, ВИ2)	П16/19	-------	П33/1	(ВН)
(ВП2)	П16/20	-------	П33/3	(ОИ)
(ОП2)	П16/29	-------	П33/4	(ОП)
(РТИ)	П16/10	-------	П33/29	(ИИ)
(ОВ)	П14/30	-------	П31/22	(ОВ)

- радиальные, т.е. вывод аппарата КП соединяется только с одним определенным выводом соответствующего аппарата ПУ в зависимости от того, какие группы ТИ аппарата низшего ранга станут группами ТИ аппарата КП высшего ранга

КП				(ПУ1, ПУ2 ...)
(ГР1)	П31/11	-------		П33/5	(ГР1)
(ГР2)	П31/12	-------		П33/6	(ГР2)
(ГР3)	П31/13	-------		П33/7	(ГР3)
(ГР4)	П31/14	-------		П33/8	(ГР4)
(ГР5)	П31/15	-------		Аппарат ВТИС
(ГР6)	П31/16	-------
(ГР7)	П31/17	-------
(ГР8)	П31/18	-------

4. При ретрансляции ТС следует учитывать, что в ПУ имеются отдельные выходы ТС для связи с КП высшего ранга. Например первой группе ТС (ТС1 ¸ ТС8) соответствуют выводы П1/21, П1/22 ... П1/28.

5. Для повышения надежности работы комплекса в условиях ретрансляции рекомендуется контакты П/39 (-12 В) плат защиты от перегрузок обменных сигналов аппарата ПУ магистрально соединить с выводом П2/15 (-12 В) аппарата КП и отключить собственные источники -12 В от плат защиты, т.е. провод 997 от контактов П/39 отпаять и заизолировать.

Если этого не выполнить, выход из строя источника - 12 В, 1А правого блока ГН-02 (ГН-06) одного из аппаратов ПУ может привести к шунтированию всех обменных сигналов, поступающих от аппарата КП, и к потере ретранслируемой информации от всех ПУ.

При ретрансляции информации с ПУ ТМ-512 происходит инвертирование информационных кодовых комбинаций ТС.

Приложение 11

УКАЗАНИЯ ПО РАБОТЕ С МИКРОСХЕМАМИ, ВЫПОЛНЕННЫМИ НА ОСНОВЕ МОП-ТРАНЗИСТОРОВ

1. Характерной особенностью МОП-транзисторов являются весьма малые размеры активной части структуры и малая толщина рабочих диэлектрических слоев. Эти конструктивные особенности, обеспечивая высокий уровень электрических параметров, неизбежно приводят к снижению электрической прочности приборов. В связи с этим микросхемы на МОП-транзисторах отличаются следующими особенностями:

- повышенной чувствительностью к перенапряжениям (в том числе импульсами) по цепям входов, выходов и шинам питания:

- повышенной чувствительностью к утечкам между соединительными шинами и к значению активной нагрузки;

- повышенным входным сопротивлением, достигающим 10 МОм, что объясняется большим сопротивлением управляющего электрода (затвора);

- относительно большим выходным сопротивлением;

- невозможностью непосредственной работы с потенциальными логическими микросхемами на биполярных транзисторах и диодах.

2. При эксплуатации микросхем запрещается подведение каких-либо электрических сигналов к выводам микросхем, не используемым согласно электрической принципиальной схеме. Все неиспользованные входы микросхем должны быть заземлены.

Для уменьшения наведенных помех необходимо все неиспользованные в соединительных кабелях провода заземлить.

3. Не рекомендуется передача сигналов менее 1,5 мкс по линии связи длиной более 2,5 м.

4. В процессе транспортировки, хранения, упаковки, при сборке и монтаже, эксплуатации и ремонте аппаратуры на микросхемах должны выполняться следующие требования по защите от статического электричества:

- все виды оборудования и аппаратура должны быть заземлены;

- персонал должен быть обеспечен спецодеждой из малоэлектризующейся ткани и антиэлектростатической обувью (например, на кожаной подошве);

- работающим с микросхемами необходимо применять заземляющие браслеты или кольца, соединяющие руку оператора с заземленным выводом через резистор 1 МОм;

- пайку микросхем необходимо проводить с закороченными выводами, применяя паяльник с заземленным стержнем, гальванически развязанный с шинами переменного напряжения 220 В через трансформатор 220/36;

- в помещениях, где производятся работы с микросхемами, должны быть обеспечены влажность воздуха не ниже 60 % (при температуре 20 °С), отсутствие пыли, химически активных испарений и газов.

5. При монтаже микросхем должны соблюдаться следующие условия:

- для пайки применять паяльник (36 ¸ 6 В; 10 - 65 Вт, диаметр стержня 1 - 5 мм);

- температура стержня паяльника должна быть не выше 240 - 265 °С;

- применять легкоплавкие припои марок ПОСК 50-18, ПОСВ-33, ПОС 61М;

- первым припаивать вывод, который присоединяется к общей заземляющей шине;

- продолжительность пайки должна быть не более 1 - 4 с;

- для теплоотвода использовать пинцет, снимать теплоотвод не ранее чем через 5 с после пайки;

- использовать спирто-канифольный флюс (например, марки ФКТ);

- пайку соседних выводов производить не ранее чем через 5 с;

- после пайки место соединения очищается от остатков флюса спиртом;

- качество пайки и очистки контролировать с помощью лупы с десятикратным увеличением.

6. При демонтаже микросхем долины соблюдаться следующие условия:

- подготовить рабочее место согласно указаниям п. 4;

- убедиться, что аппаратура обесточена, вынуть узел (блок) из шкафа устройства;

- удалить лак с платы со стороны пайки, для чего предварительно нагреть это место до 150 - 160 °С, подрезать лак и прочистить спиртом;

- просушить место очистки;

- нанести флюс на очищенное место;

- надеть на жало паяльника наконечник, форма которого должна обеспечивать прикосновение ко всем выводам микросхемы (для планарных выводов с одной стороны);

- разогреть место пайки и снять микросхему;

- очистить место пайки от излишнего припоя, освободить метализированные отверстия;

- подготовить место для последующей пайки согласно условиям п. 5.
