МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ

ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ
ПО НАЛАДКЕ, СОВЕРШЕНСТВОВАНИЮ ТЕХНОЛОГИИ
И ЭКСПЛУАТАЦИИ ЭЛЕКТРОСТАНЦИЙ И СЕТЕЙ
«
СОЮЗТЕХЭНЕРГО»



МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ДИСТАНЦИОННОЙ ЗАЩИТЫ ПДЭ 2001



МУ 34-70-090-85









СЛУЖБА ПЕРЕДОВОГО ОПЫТА И ИНФОРМАЦИИ СОЮЗТЕХЭНЕРГО

Москва 1985



РАЗРАБОТАНО Предприятием «Южтехэнерго» ПО «Союзтехэнерго»

ИСПОЛНИТЕЛЬ Ю.В. КОРДУБА

УТВЕРЖДЕНО Производственным объединением по наладке, совершенствованию технологии и эксплуатации электростанций и сетей «Союзтехэнерго» 10.04.85

Заместитель главного инженера А.Д. ГЕРР

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДИСТАНЦИОННОЙ ЗАЩИТЫ ПДЭ 2001

МУ 34-70-090-85

В Методических указаниях приведены технические данные, методика проверки, а также рекомендации по техническому обслуживанию дистанционной защиты ПДЭ 2001.

Методические указания предназначены для инженерно-технических работников, занимающихся обслуживанием устройств релейной защиты.

Данные Методические указания могут быть использованы также при техническом обслуживании дистанционной защиты ДЗ-751 (особенности проверки этой панели приведены в приложении 1).

1. ОБЩАЯ ЧАСТЬ

Линии электропередачи 500 - 750 кВ имеют ряд особенностей, которые определяют более высокие требования, предъявляемые к устройствам релейной защиты и линейной автоматики.

Большая загруженность этих электропередач, близкая к пределу статической устойчивости, требует быстрого отключения коротких замыканий, поэтому к защитам предъявляются требования быстродействия и надежности, которые можно реализовать, используя полупроводниковую технику.

Для ВЛ 500 - 750 кВ был разработан комплекс полупроводниковых защит и устройств линейной и противоаварийной автоматики с применением интегральных микросхем, тиристоров, герконовых реле. Составляющей частью комплекса является, разработанная ВНИИР и выпускаемая серийно с 1983 г. ЧЭАЗ, панель дистанционной защиты ПДЭ 2001. Панель представляет собой трехступенчатую дистанционную защиту, предназначенную для применения в качестве резервной от всех видов многофазных КЗ ВЛ 500 - 750 кВ. По времени действия I ступень защиты ПДЭ 2001 полноценно резервирует основную защиту ВЛ - комбинированную направленную и дифференциально-фазную защиту ПДЭ 2003.

Выполнение характеристик измерительных органов II и III ступеней дистанционной защиты в виде четырехугольников с регулированием углов наклона боковых сторон дает возможность отстройки от нагрузочных режимов и некоторых режимов качаний. Несрабатывание дистанционной защиты в режимах качаний и асинхронного хода обеспечивается блокировкой при качаниях. Питание схемы логики дистанционной защиты осуществляется от преобразовательного блока питания, обеспечивающего гальваническую развязку цепей защиты и оперативного постоянного тока.

Для повышения быстродействия дистанционная защита имеет тиристорные блоки, воздействующие на электромагниты отключения выключателей, а для повышения надежности функционирования снабжена устройствами непрерывного и тестового контроля.

Устройство непрерывного контроля сигнализирует о неисправности отдельных элементов и узлов.

Устройство тестового контроля позволяет провести проверку защиты без переключений и подсоединений на рядах зажимов панели с минимальной затратой времени.

Панель ПДЭ 2001 состоит из 21 модуля (три из них спаренные), размещенных в четырех кассетах. В каждой кассете располагается до шести модулей. Основным полупроводниковым элементом для выполнения логических операций в защите является элемент положительной логики И - НЕ серии К511.

2. МЕРЫ БЕЗОПАСНОСТИ

2.1. Работы в цепях панели ПДЭ 2001 необходимо производить в соответствии с «Правилами техники безопасности при эксплуатации электроустановок» (М.: Энергия, 1981).

2.2. Перед началом работ проверить заземление металлоконструкции панели. При необходимости выполнения работы на модуле вне панели следует произвести заземление шасси модуля, для этого соединить зажимы Х1:0в и Х3:0в с заземляющим контуром.

2.3. Работы в цепях, находящихся под напряжением, производить инструментом с изолированными рукоятками по ГОСТ 11516-79 (у отверток должна быть изолирована верхняя часть стержня).

2.4. Для закорачивания токовых цепей на ряду зажимов следует применять специальные закоротки. Самозакорачивающиеся токовые штеккерные разъемы не всегда обеспечивают контакт при вынутом модуле, поэтому запрещается при вынутых модулях вставлять рабочие крышки испытательных блоков цепей трансформаторов тока.

2.5. Во избежание повреждения микросхем вынимать модули из кассет разрешается только при отключенном блоке питания, а для модулей МР-711, МР-712, МР-713, МБ-803, МБ-304 дополнительно должны быть сняты рабочие крышки испытательных блоков SG5 и SG6 цепей трансформаторов тока.

3. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

3.1. Подобрать комплект проектной и заводской документации, подготовить протокол для внесения данных по результатам проверки.

3.2. Получить от службы РЗА уставки и указания о режимах работы защиты.

3.3. Ознакомиться с составом панели, обозначением модулей и элементов, размещенных вне модулей (табл. 1).

Таблица 1

Обозначение на схеме

Тип модуля или элемента

Наименование элемента

Место установки

Примечание

Е1

БП-180/1

Блок питания

Кассета А1

-

Е2

Е3

Е4

Е6

Е5

МВ-702

Блок приемных реле





Е1

МР-711

Модули реле сопротивления I ступени

Кассета А2

Фазы АВ

Е2

МР-711

Фазы ВС

Е3

МР-711

Фазы СА

Е4

МР-712

Модули реле сопротивления II ступени

Кассета А2

Фазы АВ

Е5

МР-712

Фазы ВС

Е6

МР-712

Фазы СА

Е1

МР-713

Модули реле сопротивления III ступени

Кассета A3

Фазы АВ

Е2

МР-713

Фазы ВС

Е3

МР-713

Фазы СА

Е4

МБ-803

Модуль пускового органа блокировки при качаниях

Кассета A3

-

Е5, Е6

МЛ-701

Модуль логики

Кассета A3

-

Е1, E2

МК-701

Модуль контроля

Кассета А4

-

Е3

МВ-701

Модуль реле-повторителей

Кассета А4

-

Е4

МБ-304

Модуль блокировки при неисправностях в цепях напряжения

Кассета А4

-

Е5

МУ-011

Модули управления

Кассета А4

-

Е6

МУ-011

SA1

ПГК-5П6Н-8А

Переключатель режимов работы панели

Откидная дверь панели

Положения: РАБОТА, ВЫВОД, ПРОВЕРКА

HL1

АС-220-К

Лампа сигнализации

То же

СРАБАТЫВАНИЕ ЗАЩИТЫ

HL8

АС-220-5

Лампа сигнализации

-”-

ЗАЩИТА ВЫВЕДЕНА

SB2

КЕ011Т3

Кнопка возврата схемы сигнализации

-”-

-

SX1 - SX4

НКР-ЗУЗ

Накладки оперативные

-”-

-

HL2 - HL7

АС-220-3

Лампы сигнализации

Плита за откидной дверью панели

СРАБАТЫВАНИЕ ТИРИСТОРНОГО ИЛИ КОНТАКТНОГО ВЫХОДОВ

HL9

АС-220-3

Лампа сигнализации

Плита за откидной дверью панели

ПОДАНО НАПРЯЖЕНИЕ «380 В» НА МОДУЛЬ ПРОВЕРКИ

SG1

БИ-6

Блоки испытательные электромагнитов отключения выключателей

Тоже

ВЫКЛЮЧАТЕЛЬ Q1, ВЫКЛЮЧАТЕЛЬ Q2

SG2

SG3

SG4

БИ-6

Блоки испытательные цепей напряжения

-”-

РАЗОМКНУТЫЙ ТРЕУГОЛЬНИК, ЗВЕЗДА

SG5

БИ-6

Блоки испытательные цепей тока

-”-

Фазы А и В

SG6

Фазы С и О

SG7

БИ-6

Блок испытательный проверки

-”-

Нормальное положение: КРЫШКА СНЯТА

SF1

АП-50-ЗМТ

Автоматический выключатель

-”-

ПОДАЧА «380 В» ОТ ПОСТОРОННЕГО ИСТОЧНИКА

IHOM = 2,6 А

ХТ1 - ХТ2, ХТ3 - ХТ4, ХТ5 - ХТ6, ХТ7, ХТ8

КП-1А

Зажимы для подключения вольтметра, амперметра, миллисекундомера

-”-

«V»

«I»

ПУСК МС

ОСТАНОВ МС

ХG1, XG2, XG3

Вилка и розетка РП14-30ЛВ

Контрольный разъем выходных цепей панели

-”-

-

3.4. Подготовить необходимые измерительные приборы, инструмент, приспособления, соединительные провода, запасные части, комплектные испытательные устройства согласно приложению 2.

3.5. Подготовить четыре соединительных провода с ножевыми оконцевателями для установки в контрольные разъемы модулей. Для удобства измерений при поиске неисправностей изготовить разделительную колодку для подключения модулей, приведенную на рис. 1.

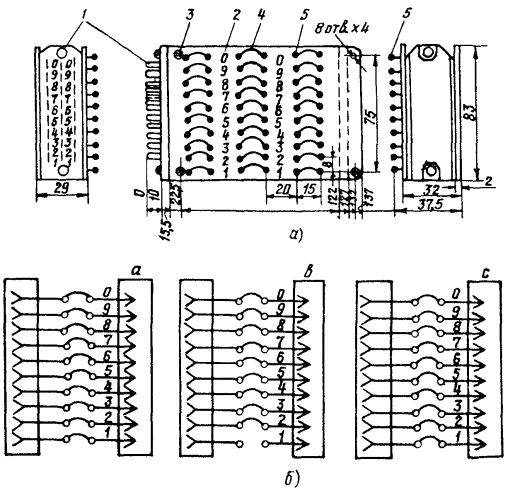

Рис. 1. Разделительная колодка для подключения модулей:

а - сборочный чертеж: 1 - разъемы РП14 - ЗОЛО; 2 - гетинаксовая плата; 3 - винт М4; 4 - гибкий провод; 5 - лепесток; б - схема электрических соединений

3.6. Произвести допуск бригады к работе. При подготовке рабочего места должны быть приняты меры против ошибочного отключения присоединений, находящихся в работе.

4. ВНЕШНИЙ ОСМОТР ПАНЕЛИ

4.1. При внешнем осмотре панели следует проверить:

- отсутствие внешних дефектов каркаса панели, испытательных блоков и разъемов, накладок, переключателей, регулируемых резисторов, рядов зажимов;

- надежность крепления направляющих планок для установки модулей в кассете;

- наличие и правильность надписей на устройствах защиты, правильность маркировки кабелей, жил кабелей и проводов;

- надежность контактных соединений, особенно токовых разъемов;

- затяжку болтов, стягивающих сердечники трансформаторов, дросселей;

- качество пайки и целостность печатного монтажа.

Монтаж печатной платы не должен иметь видимых повреждений в виде отслаивающихся проводников и заусенцев, перемычек между дорожками печатной схемы и выводами элементов. Обратить внимание на достаточность зазора между крепящими винтами модулей и дорожками печатной схемы.

5. ПРОВЕРКА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПАНЕЛИ

5.1. Подготовительные работы:

- установить в рабочее положение модули, задние крышки кассет, рабочие крышки испытательных блоков, переключатели защит, автоматические выключатели 1-В1 и 1-В2 БП;

- отсоединить от корпуса панели О1 и О2 (перемычка А1-ХТ12:3 - А1-ХТ12:13 относительно корпуса панели);

- снять перемычку Х52 - Х53;

- переключатель КОНТРОЛЬ ИЗОЛЯЦИИ БП установить в положение ОТКЛЮЧЕНО;

- вынуть платы с печатным монтажом из модулей.

5.2. Методика измерения сопротивления изоляции должна соответствовать требованиям ГОСТ 25071-81, ГОСТ 25072-81.

5.2.1. Собрать все цепи в отдельные группы установкой перемычек на рядах зажимов панели и кассеты согласно табл. 2. Во избежание повреждения полупроводниковых элементов особое внимание следует обратить на правильность закорачивания цепей выходных напряжений БП (см. табл. 2, группа II). Цепи выходных напряжений БП должны быть закорочены до окончания измерений. Зажимы 6, 7, 19, 20, 85, 86, 115 не подключаются к группам цепей и при измерениях остаются свободными.

5.2.2. Производить измерения поочередно для каждой группы цепей относительно остальных групп, объединенных между собой и соединенных с корпусом панели. Сопротивление изоляции групп 1 - 10 проверить мегаомметром на напряжение 500 В, а группы 10 - мегаомметром на напряжение 100 В. Измерения производить сначала при вынутых из модулей платах, затем при вставленных. Вращение ручки мегаомметра начинать медленно, постепенно доводя до номинальных оборотов. При бросках стрелки мегаомметра в направлении нулевого значения сопротивления изоляции вращение ручки мегаомметра прекратить во избежание повреждения полупроводниковых элементов.

5.2.3. Проверить мегаомметром на напряжение 500 В сопротивление изоляции между фазами цепей тока согласно табл. 3. Измерения производить аналогично п. 5.2.2.

5.2.4. Во всех случаях значения сопротивления изоляции должно быть не менее 10 МОм.

Таблица 2

Номер группы цепей

Наименование группы

Объединены зажимы панели или кассеты

1

Цепи постоянного тока напряжением ±220 В

Х1 - Х2 - Х3 - Х4 - Х8 - Х9 - Х10 - Х14 - Х88 - Х90

2

Цепи переменного напряжения «звезды»

Х105 - Х106 - Х107 - Х108 - Х109

3

Цепи переменного напряжения «разомкнутого треугольника»

Х101 - Х102 - Х103 - Х104

4

Цепи переменного напряжения 380 В

Выходные зажимы SFI - Х114

5

Цепи переменного тока

Х116 - Х117 - Х118 - Х119

6

Цепи отключения выключателя Q1

Х43 - Х44 - Х45 - Х49 - Х52

7

Цепи отключения выключателя Q2

Х46 - Х47 - Х48 - Х50 - Х53

8

Цепи сигнализации

Х24 - Х91 - Х92 - Х93 - Х95 - Х96 - Х97 - Х98 - Х99

9

Цепи выхода на информатор

Х25 - Х26 - Х27 - Х28 - Х29 - Х30 - Х31 - Х32 - Х33 - Х34 - Х35

Х54 - Х55 - Х56 - Х57 - Х58 - Х59 - Х60 - Х61 - Х62 - Х63 - Х64 - Х65 - Х66 - Х67 - Х68 - Х69 - Х70 - Х71 - Х72 - Х73 - Х74 - Х75 - Х76 - Х77 - Х78 - Х79 - Х80 - Х81 - Х82 - ХТ7 - ХТ8

10

Выходные цепи

11

Цепи выходных напряжений БП +15 В, O1B, -l5 В, -24 В, О2В

А1-ХТ12:1; А1-ХТ12:3; А1-ХТ12:5; A1-XT12:11; A1-XT12:13

Таблица 3

Сопротивление изоляции измеряется между фазами цепей тока

Объединены зажимы панели

Место подключения мегаомметра

А-ВСО

Х117 - Х118 - Х119

Х116, Х117

В-АСО

Х116 - Х118 - Х119

Х117, Х116

С-АВО

Х116 - Х117 - Х119

Х118, Х116

5.3. Снять по окончании проверки сопротивления изоляции все временные перемычки, установленные до измерений сопротивления изоляции групп цепей. Подключить О1 и О2 к корпусу панели.

6. ИСПЫТАНИЕ ИЗОЛЯЦИИ ПАНЕЛИ

6.1. Произвести испытание изоляции для полностью смонтированной панели при отключенных цепях питания и цепях, связывающих панель с другими устройствами РЗА.

6.2. Произвести до и после испытания электрической прочности изоляции измерение сопротивления изоляции мегаомметром на напряжение 500 В.

6.3. Испытать электрическую прочность изоляции групп цепей 1 - 10 (см. табл. 2) напряжением переменного тока 1000 В, 50 Гц в течение 1 мин. Испытание произвести для группы 1 - 10 соединенных вместе относительно земли (ГОСТ 25071-81).

Испытаниям не подвергаются цепи выходных напряжений БП (группа II), измерение сопротивления изоляции которых производится мегаомметром на напряжение 100 В. Эти цепи на время испытаний должны быть закорочены.

6.4. Считать изоляцию панели выдержавшей испытания, если значения ее сопротивлений, измеренные до и после испытаний, будут одинаковыми.

6.5. Допускается производить при профилактических контроле и восстановлении испытание изоляции мегаомметром на напряжение 2500 В.

7. ПРОВЕРКА БЛОКА ПИТАНИЯ

7.1. Проверить ток срабатывания электромагнитных элементов автоматических выключателей 1-В1 и 1-В2. Зафиксировать ток срабатывания левого и правого полюса, значение которого должно составлять (10 ± 2) А.

Проверку производить на вынутом из кассеты сдвоенном модуле Е1 и подаче тока непосредственно на полюс автоматического выключателя.

7.2. Подключить БП к источнику напряжения постоянного тока 220 В, амплитуда пульсаций которого не должна превышать 6 %. Схема проверки блока питания приведена на рис. 2.

7.3. На колодке зажимов А1-ХТ12 отсоединить провода выходных напряжений, идущие в панель, на их место подключить реостаты (см. рис. 2) и установить токи нагрузки при номинальных выходных напряжениях в соответствии с табл. 4. Вольтметры для измерения выходных напряжений БП должны подключаться непосредственно на выходные зажимы БП.

Таблица 4

Выход БП

-24 В

+15 В

-15 В

Ток нагрузки, А

2,1

1,1

1,0

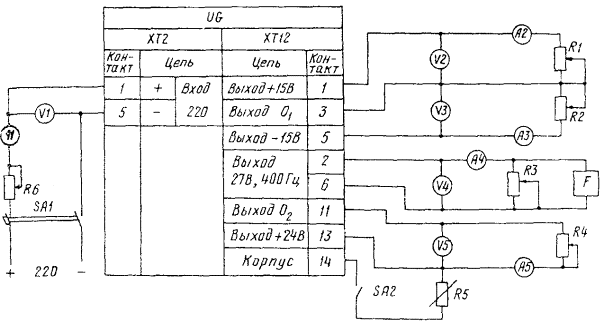

Рис. 2. Схема проверки блока питания:

SА1 - автоматический выключатель АП-50 2МТ, 2,5 A; R1, R2 - реостаты РСП, RHOM = 30 Ом, IHOM = 4 А; R3, R4 - реостаты РСП, RHOM = 190 Ом, IHOM = 5 А; R5 - магазин сопротивлений R33; R6 - реостат РСП, RHOM = 70 Ом, IHOM = 2,6 А; А1 - А5 - амперметр Э526, 2,5 - 5 А; VI - вольтметр Э533, 75 - 600 В; V2 - V5 - комбинированный прибор Ц4317; F - частотомер ЧЗ-32; SА2 - переключатель

7.4. С помощью автоматического выключателя 1-В1 включить БП в работу и прогреть его в течение 10 - 15 мин.

7.5. При входном напряжении 220 В установить с помощью регулируемых резисторов R11 и R15 в модуле Е6 выходные напряжения ±15 В. Измерить напряжение на выходе 24 В, которое должно находиться в пределах от 22,7 до 23,0 В. Если напряжение на выходе 24 В равно 25 - 28 В, это означает, что реле I и II ступеней устройства ступенчатой стабилизации находятся в отключенном состоянии и их необходимо с помощью потенциометров 3-R11 (I ступень) и 3-RI4 (II ступень) включить.

7.6. Установить напряжение срабатывания реле минимального напряжения I и II ступеней устройства ступенчатой стабилизации, при этом срабатывание и возврат реле минимального напряжения I ступени должно происходить при значениях напряжений в пределах 210 - 218 В, а II ступени - в пределах 189 - 198 В, при этом значения выходного напряжения 24 В должны находиться в пределах от 21,6 до 25,4 В.

Срабатывание и возврат реле минимального напряжения I и II ступеней регулируется с помощью потенциометров 3-R11 (I ступень) и 3-R14 (II ступень) модуля Е4. Срабатывание ступеней стабилизации определяется по возрастанию выходного напряжения или визуально по работе промежуточных реле для I ступени 2-РП1, для II ступени 2-РП2.

7.7. Снять характеристику зависимости выходных напряжений от входного напряжения. При изменении входного напряжения от 80 до 110 % номинального значения изменения выходных напряжений должны находиться в следующих пределах: для выхода «±15 В» - (14,7 - 15,3) В; для выхода «-24 В» - (22,6 - 26,4) В.

7.8. Если значения выходных напряжений не соответствуют указанным выше пределам, то необходимо проверить:

- частоту задающего генератора на выходе 27 В, которая должна быть в пределах 350 - 450 Гц;

- значения токов нагрузки на выходах БП;

- правильность выполнения монтажа БП;

- исправность элементов Т-403, Т-205;

- пульсацию входного и выходных напряжений.

Значение пульсации для входного и выходных напряжений должно быть:

- для входного напряжения ±220 В - не более 6 %;

- для выходного напряжения -24 В - не более 6 %;

- для выходных напряжении ±15 В - не более 0,8 %.

7.9. Проверить защиту от КЗ на выходах БП и работу АПВ. Включить автоматические выключатели 1-В1 и 1-В2 БП. Кратковременно закоротить выходы БП О2В и -24 В, О1В и ±15 В. При этом должен отключаться автоматический выключатель 1-В1 и осуществляться АПВ 1-В2.

7.10. Проверить работу устройства контроля изоляции. Отсоединить О1 и O2 от корпуса панели. Включить переключатель КОНТРОЛЬ ИЗОЛЯЦИИ. Между зажимом 11 (а затем 13) колодки зажимов А1-ХТ12 (выходные напряжения -24 В, О2В) и корпусом панели включить переменный резистор сопротивлением около 30 кОм (или магазин сопротивлений Р33). Изменяя сопротивление резистора, определить значение сопротивления, при котором срабатывает устройство контроля изоляции и загорается лампа КОНТРОЛЬ ИЗОЛЯЦИИ.

Значение сопротивления изоляции должно быть более 2,8 кОм. Регулировка требуемого значения сопротивления изоляции осуществляется изменением тока срабатывания поляризованного реле 3-РП2 БП.

7.11. Разобрать схему, отсоединить реостаты, подсоединить провода, идущие в панель на колодке зажимов А1-ХТ12. Проверить сопротивление изоляции устройством контроля изоляции БП. Проверить уровни выходных напряжений БП при работе на реальную нагрузку панели.

Отключить переключатель КОНТРОЛЬ ИЗОЛЯЦИИ БП. Устройство контроля изоляции выведено из работы и используется только при эксплуатационных проверках.

Подключить О1 и О2 к корпусу панели.

8. ПРОВЕРКА И НАСТРОЙКА РЕЛЕ СОПРОТИВЛЕНИЯ I СТУПЕНИ, МОДУЛИ МР-711

8.1. Подготовительные работы

Проверку PC рекомендуется проводить с помощью стенда для проверки сложных защит, например У5053, в котором предусмотрена подпитка PC напряжением неповрежденной фазы.

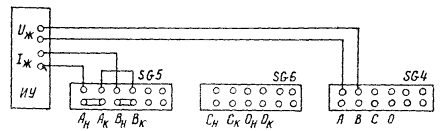

Цепи тока от стенда подать на зажимы фазы А - Х121, фазы В - Х122, фазы С - Х123, фазы 0 - Х124, зажимы Х116, Х117, Х118, Х119 должны быть закорочены.

Цепи напряжения «звезды» А, В, С, 0 подать соответственно на зажимы Х106, Х107, Х108, Х109.

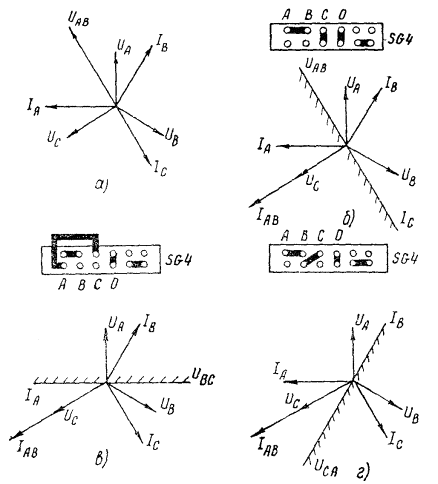

При проверке реле IРСAB ток и напряжение подать в фазы А и В, напряжение подпитки - С0; при проверке реле IPCВС ток и напряжение - в фазы В и С, напряжение подпитки - А0, при проверке реле IРСCA ток и напряжение - в фазы С и А, напряжение подпитки - В0. Вставить крышки испытательных блоков SG4, SG5, SG6, снять крышки - SG1, SG2, SG3, SG7. Накладку ввода блокировки при неисправностях в цепях напряжения ХВ2 установить в положение «2 - 3» (вывести). Переключатель SA1 установить в положение ПРОВЕРКА, переключатель SA2 - на проверяемое PC. Срабатывание PC контролировать по началу свечения светодиода VDI, установленного на лицевой плате модуля, или по контролю «I» (вольтметром постоянного тока с Rвн около 20 кОм/В) на контрольном разъеме модуля логики в точках ХS3:1 (+прибора) и XS1:2.

8.2. Выставление рабочих уставок реле и снятие характеристики Zcp = f(j)

Число витков N трансформатора напряжения ТV1 определить по формуле:

                                               (1)

где Zмин - минимальное сопротивление срабатывания реле I PC, Ом/фазу;

Zуст.втор - заданное сопротивление срабатывания реле I PC, Ом/фазу.

Выставить расчетное число витков N установкой штеккера ХВ1 в соответствующие гнезда разъема. Включить БП. Подать на I РСАВ ток, не менее чем в два раза превышающий ток точной работы реле, и UAB = 100 В и UCO = 58 В. При заданном угле максимальной чувствительности (ток отстает от напряжения) определить Zср реле. Плавное регулирование уставки Zср производится резистором R4.

Уставку по сопротивлению срабатывания определить по формуле

                                                         (2)

где UABcp - напряжение срабатывания реле;

IAB - проводимый ток.

При снятии характеристики срабатывания Zсp = f(j) угол выставляется таким образом, чтобы определить две точки Zcp на прямом участке характеристики. Координаты вершин характеристики срабатывания определяются по точкам пересечения прямых или осциллографом (п. 8.4).

Удобно проводить настройку PC на заданную характеристику срабатывания Zсp = f(j), предварительно ее начертив в удобном масштабе. На основании полученного графика выполнить регулирование параметров срабатывания, смещения, установить координаты вершин характеристики срабатывания.

После настройки заданной характеристики Zсp = f(j) проверить уменьшение уставки 1РС по Zсp при токе точной работы.

Уставка реле по Zср при токе точной работы 0,2 А (исполнение панели на 1 А) или при 1 А (исполнение панели на 5 А) не должна уменьшаться более, чем на 6 % относительно уставки, измеренной при номинальном токе 1 [5] А. В дальнейшем данные, приведенные в квадратных скобках, соответствуют исполнению панели на номинальный ток 5 А.

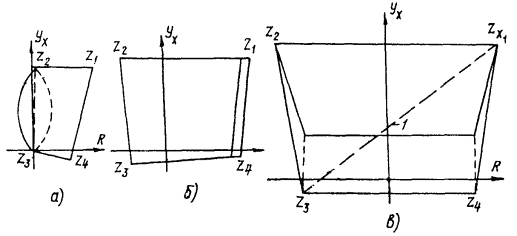

Рис. 3. Характеристики реле сопротивления:

а - I ступени; б - II ступени; в - III ступени; 1 - характеристика Zср = f(j) при повреждении канала формирования точки Z4

В случае несоответствия формы характеристики срабатывания Zсp = f(j) рис. 3 для определения причин несоответствия следует проверить минимальные уставки по сопротивлению срабатывания IPC, координаты вершин характеристики срабатывания (пп. 8.3 - 8.4) и, при необходимости, проверить элементы схемы модуля IРС (пп. 8.5 - 8.8). Характеристика срабатывания Zсp = f(j) IPC должна четко проходить через «нуль» координат. При ее смещении в III или I квадранты следует проверить настройку блока «памяти» (п. 8.8.3).

8.3. Проверка минимальных уставок по сопротивлению срабатывания IРС

В модуле проверяемого IРС установить на ХВ1 N = 100 %, а ручку потенциометра плавного регулирования уставки (R4) - в крайнее правое положение (т.е. осуществить Ku = 100 %).

Включить БП. Подвести к IPCAB номинальный ток IAB = 1 А и UAB = 100 В и UCO = 58 В при jм.ч = 88° между векторами IАВ и UАВ (ток отстает от напряжения). Уставка срабатывания реле должна быть (7,5 ± 1,0) Ом/фазу [(1,5 ± 0,22) Ом/фазу].

8.4. Проверка координат вершин характеристики срабатывания реле Zсp = f(j)

Координаты вершин Z1, Z2 и Z4 характеристики срабатывания реле (рис. 3) определяются в следующей последовательности:

- вынуть модуль проверяемого PC из кассеты и включить через удлинители;

- подвести к реле номинальный ток, равный 1 А, и UAB = 100 В и UCO = 58 В в соответствии с п. 8.3.

Для определения координат вершины Z1 к зажимам XS:2 и ХР1 подключить осциллограф и, изменяя угол между векторами тока и напряжения, а также значение подводимого к реле UAB, последовательным регулированием угла и напряжения добиться компенсации сигналов с частотой 50 Гц на экране осциллографа. При этом угол должен быть равен 53 ± 5°, а напряжение (18 ± 3) В [(3,6 ± 0,6) В].

Для определения координат вершины Z2 к зажимам ХS:2 и ХР2 подключить осциллограф и, изменяя угол между векторами тока и напряжений, а также значение подводимого к реле UAB, последовательным регулированием угла и напряжения добиться компенсации сигналов с частотой 50 Гц на экране осциллографа. При этом угол должен быть равен 88 ±5°, а напряжение (15 ± 3) В [(3 ± 0,6) В].

Для определения координат вершины Z4 к зажимам XS:2 и ХР4 подключить осциллограф и, по методике, указанной выше, добиться компенсации сигналов с частотой 50 Гц на экране осциллографа. При этом угол должен быть равен 345 ± 5°, а напряжение (4,8 ± 1) В [(0,96 ± 0,2) В].

Для проверки расположения характеристики Zср = f(j) во втором квадранте по методике, указанной выше, при угле между векторами тока и напряжения, равном 120 ± 5°, определить напряжение срабатывания реле, которое должно быть равно (11 ± 2) В [(2,2 ± 0,4) B].

8.5. Проверка трансформатора тока ТА1

Вынуть печатную плату, модуль включить через удлинители. При проверке ТА1 реле IPCAB подать IAB = 1 А. Значения напряжений, измеренных на зажимах разъема ХЗ печатной платы, должны соответствовать данным табл. 5.

Таблица 5

Зажимы разъема

Значение напряжения, В

Исполнение панели на 1 А

Исполнение панели на 5 А

9, 12

4,5 - 5,5

0,9 - 1,1

8, 12

0,4 - 0,5

0,08 - 0,1

Сопротивление вольтметра должно быть не менее 5 кОм/В, класс точности 0,5 или 1,0.

8.6. Проверка трансформатора напряжения TV1

Вынуть печатную плату, модуль включить через удлинители. При проверке TV1 реле IPCAB подать UAB = 100 В. Проверить значения вторичных напряжений между зажимами 10 и 12 разъема ХЗ печатной платы при различных положениях переключателя ХВ1 и крайних положениях ручки потенциометра R4. Значения напряжений должны соответствовать данным табл. 6. Сопротивление вольтметра должно быть не менее 5 кОм/В, а класс точности 0,5 или 1,0.

8.7. Проверка трансформатора напряжения TV2

Вынуть печатную плату, модуль включить через удлинители. При проверке TV2 реле IPCAB подать UCO = 58 В. Проверить значение напряжения между зажимами 3 и 12 разъема ХЗ печатной платы. Значение напряжения, измеренное вольтметром с Rвн > 0,5 кОм/B, должно находиться в пределах 2,2 - 3,2 В.

Таблица 6

Положение переключателя XB1, %

Вторичное напряжение, В

Крайнее левое положение ручки R4

Крайнее правое положение ручки R4

100

16,6 - 23,0

46 - 52

50

8,3 - 11,5

23 - 26

25

4,15 - 5,75

11,5 - 13,0

12

2,07 - 2,87

5,75 - 6,50

6

1,03 - 1,44

2,87 - 3,25

3*

0,51 - 0,72

1,43 - 1,62

* Для TV реле IIРС и IIIРС.

8.8. Проверка и настройка полупроводникового блока реле IРС

8.8.1. Проверка потенциалов контрольных точек платы E1 в исходном режиме.

В обесточенном состоянии модуля вставить печатную плату Е1 в разъем ХЗ. Включить БП. Произвести измерение напряжения постоянного тока относительно точки ХР11 согласно табл. 7 вольтметром с Rвн около 20 кОм/В.

Таблица 7

Точки измерения напряжения

Значение напряжения, В

XP10

15 ± 1

ХР9

15 ± 1

XP1, XP2, ХР3, ХР4

Менее ±0,01

ХР5, ХР6, ХР7, ХР8

Менее ±0,8

ХР12, ХР14

Более 12

8.8.2. Проверка работоспособности и времени действия медленнодействующего и быстродействующего каналов.

Проверка выдержек времени элементов задержки схемы сравнения производится миллисекундомером, пусковой ключ которого подключается к входу проверяемого элемента, подачей на него запускающего сигнала. Останов миллисекундомера осуществляется контактами контрольного реле KL1 проверяемого модуля. Обмотка реле KL1 подключается к бесконтактному выходу IРC.

Проверка медленнодействующего канала. Модуль проверяемого реле вынуть из кассеты, включить через удлинитель и разделительную колодку, на которой распаять перемычки на зажимах Х1:5в, Х1:7в, Х1:9в. Пусковые зажимы миллисекундомера подключить к зажимам XS1:2 и XS1:4. Для уменьшения влияния вибрации контактов переключателя миллисекундомера к его зажимам следует подключить конденсатор емкостью 0,5 мкФ. Ключ миллисекундомера установить в исходное (разомкнутое) положение. Зажимы ОСТАНОВ миллисекундомера подключить к зажимам XS1:7 и ХS1:8 (контакты реле KL1). Зажимы XS1:5 и XS1:15, на которые выведена обмотка реле KL1, соединить соответственно с зажимами ХS1:3 (выход модуля) и XS1:14 (питание +15 В). Переключатель SA2рп установить в положение ОТКЛЮЧЕНО. Время задержки медленнодействующего канала с учетом работы реле KL1 должно составлять (41,0 ± 8,0) мс.

Проверка быстродействующего канала. Время задержки быстродействующего канала проверяется так же, как и медленнодействующего канала.

Обмотка контрольного реле KL1 остается подключенной к зажимам ХS1:3 и XS1:14, зажимы ОСТАНОВ миллисекундомера подключены к зажимам ХS1:7 и ХS1:8, а зажимы ПУСК миллисекундомера подключаются к выводам контрольных точек платы ХР15 и ХР9. Время задержки быстродействующего канала с учетом работы реле KL1 должно составлять (11,0 ± 2,0) мс.

8.8.3. Проверка и настройка активных фильтров в блоках формирования сравниваемых величин.

Переключатель ступенчатого регулирования ХВ1 установить в положение N = 100 %, ручку потенциометра плавного регулирования R4 - в крайнее правое положение. К зажиму ХS:2 и выводу контрольной точки ХР5 (выход Е6) подключить первый вход двухлучевого осциллографа (зажим ЗЕМЛЯ осциллографа подключается к XS:2). При проверке реже IPCAB к нему подводятся UAB = 100 В и UCO = 58 В.

На выходе блока формирования сравниваемых величин на выводе контрольной точки ХР5 (а также на выводах контрольных точек ХР6, ХР7, ХР8) должны наблюдаться разнополярные прямоугольные импульсы с примерно одинаковой длительностью положительного и отрицательного значений и с перепадом напряжения не менее ±12 В.

Засинхронизировать ОТ СЕТИ фазу наблюдаемого сигнала и ручкой УСИЛЕНИЕ ПО ОСИ X добиться того, чтобы ширина сигнала занимала 20 делений шкалы, нанесенной на передней части экрана. Ручкой СМЕЩЕНИЕ расположить сигнал так, чтобы передний фронт сигнала совпадал с вертикальной осью, нанесенной на передней части экрана. При плавном уменьшении UAB от 100 до 3 В фаза напряжения, зафиксированная на экране осциллографа, должна изменяться не более, чем на два деления шкалы (18 эл. град).

Аналогично проверяется изменение фаз напряжения на выходе элементов Е7 - Е9 (выводы контрольных точек ХР6, ХР7, ХР8). При UAB = 10 В зафиксировать фазу напряжения точки ХР5, измеряемого относительно зажима XS:2. Проверить отклонение фаз напряжений на выходах элементов Е7 - Е9 (выводы контрольных точек ХР6, ХР7, ХР8) с помощью второго входа двухлучевого осциллографа относительно напряжения на выходе фильтра Е6 (вывод контрольной точки ХР5). Отклонение должно быть не более двух делений шкалы (18 эл. град).

Для настройки блока «памяти» отрегулировать время развертки осциллографа так, чтобы длительность наблюдаемого импульса была не менее 60 мм по шкале на экране осциллографа. При синхронизации ОТ СЕТИ зафиксировать фазу напряжения на выводе контрольной точки ХР6. Переключить вход осциллографа на вывод контрольной точки ХР7 и выключить UAB. При расхождении фазы напряжения наблюдаемого импульса поворотом ручки потенциометра R23 добиться отсутствия расхождения. Допускается расхождение не более 1 мм по шкале на экране осциллографа (это соответствует расхождению значений по фазе на 3 эл. град).

8.8.4. Проверка формирователя импульсов несовпадения

Установить UAB = 100 В. Подключить вход осциллографа на выход ФИН1 к выводу контрольной точки ХР12. На экране должны наблюдаться импульсы с положительным напряжением не менее 12 В и с удвоенной частотой сети. Возможно также появление кратковременных отрицательных импульсов с соотношением длительностей положительных и отрицательных значений не более 15:1. Аналогичная картина должна наблюдаться на выходе ФИН2, вывод контрольной точки ХР14.

9. ПРОВЕРКА И НАСТРОЙКА РЕЛЕ СОПРОТИВЛЕНИЯ II СТУПЕНИ, МОДУЛИ МР-712 И III СТУПЕНИ, МОДУЛИ МР-713

9.1. Подготовительные работы

Проводятся аналогично п. 8.1. Реле сопротивления II(III) ступени не имеют цепей подпитки, поэтому при проверке реле II(III)РСAB подается ток в фазы А и B, напряжение А-ВС (фазы В и С закорочены), при проверке реле II(III)РСBC - ток в фазы В и С, напряжение В-АС (фазы А и С закорочены), при проверке реле II(III)РСCA - ток в фазы А и С, напряжение С-АВ (фазы А и В закорочены). Контроль срабатывания PC производить по началу загорания светодиода VD1, установленного на лицевой плате модуля, или по контролю «1» на контрольном разъеме модуля логики в точках XS3:2 для IIРС и XS3:3 для IIIPC.

9.2. Выставление рабочих уставок реле и снятие характеристики Zcp = f(j)

Проводится аналогично п. 8.2. Изменение координат вершин характеристики Zcp = f(j) осуществляется резисторами: для IIРС R3 (Z1) и R4 (Z4); для IIIРС R2 (Z1), R3 (Z2), R5 (Z3), R4 (Z4). Определяется уставка по сопротивлению срабатывания реле при токе точной работы: для IIРС при 0,15 А, для IIIРС при 0,05 А. Уставка реле при токе точной работы не должна уменьшаться более, чем на 6 % относительно уставки, измеренной при номинальном токе для IIРС и 8 % для IIIРС.

В случае несоответствия формы характеристики срабатывания Zcp = f(j), приведенной на рис. 3, выявляются причины несоответствия и следует произвести проверки по пп. 9.3 - 9.6.

9.3. Проверка минимальных уставок по сопротивлению срабатывания II(III)PC

Для IIРС установить ХВ на N = 100 %, ручку R8 - в крайнее правое положение.

Для IIIРС установить ХВ2 на N = 100 %, ХB1 - в положение 2 - 3 (смещение характеристики в III и IV квадранты), ручку R10 - в крайнее правое положение.

Включить БП. Подвести в II(III)РСAB номинальный ток IAB = 1 A и UA-BC = 100 В при j = 88° между векторами IAB и UAB (ток отстает от напряжения). Уставка по сопротивлению срабатывания определяется аналогично п. 8.2 и должна составлять: для IIРС 10 ± 1,5 [2 ± 0,3] Ом/фазу; для IIIРС 20 ± 3 [4 ± 0,6] Ом/фазу. При j = 268° между векторами IAB и UAB определить сопротивление смещения в III и IV квадранты, которое должно составлять не более 12 % сопротивления срабатывания уставки и для минимальной уставки должно быть равно: для IIРС 0,8 ± 0,12 Ом/фазу; для IIIРС 1,4 ± 0,25 Ом/фазу. Установить ХВ1 в положение 1 - 2 (смещение характеристики в I и II квадранты). При этом сопротивление смещения должно составлять не более 40 % сопротивления уставки реле при крайнем правом положении ручку потенциометра R7. Сопротивление Zсм - отсчитывать от начала координат.

9.4. Проверка координат вершин характеристик срабатывания реле Zср = f(j)

Проводится при настройке на минимальные характеристики срабатывания. Для этого в IIРС ручки потенциометров R3 и R4 установить в крайнее правое положение, для IIIРС ручки потенциометров R2 и R3 - в крайнее правое положение, R4 и R5 - в крайнее левое положение.

Координаты вершин характеристики Zcp = f(j) определяются аналогично п. 8.4:

- для определения координат вершины Z1 осциллограф подключить к зажимам XS:2 и ХР1. Значения угла и напряжения, при которых происходит компенсация сигналов с частотой 50 Гц, должны быть равны: для IIРС 48 ± 5° и (13,8 ± 2:5) В; для IIIРС 52 ± 5° и (25 ± 4) В;

- для определения координат вершин Z2, Z3, Z4 осциллограф подключается к XS:2 и соответственно ХР2, ХР3, ХР4. Угол и напряжение, при которых происходит компенсация сигналов с частотой 50 Гц, должны быть равны: для IIРС 112 ± 5° и (11 ± 2,5) В, 200 ± 5° и (2,3 ± 0,4) В, 354 ± 5° и (7,5 ± 1,3) В;

- для IIIРС 128 ± 5° и (25 ± 4) В, 190 ± 5° и (19 ± 3) В, 350 ± 5° и (19 ± 3) В.

9.5. Проверка трансформатора тока ТА и трансформатора напряжения TV

Проверку трансформатора тока ТА производить аналогично п. 8.5. Значения напряжения, измеренных на зажимах разъема ХЗ печатной платы, должны соответствовать данным табл. 8.

Таблица 8

Реле

Зажимы разъема, ХЗ

Значение напряжения, В

IIРС

3,12

6,9 - 8,3

7,12

0,48 - 0,58

5,12

1,8 - 2,2

4,12

5,8 - 7,0

IIIРС

3,12

12,9 - 15,7

7, 12

ХВ1 в положении 1 - 2

6,2 - 7,6

ХВ1 в положении 2 - 3

0,81 - 0,99

4,12

18 - 22

Трансформатор напряжения TV проверяется аналогично п. 8.6.

9.6. Настройка и проверка полупроводникового блока реле II(III)РС

9.6.1. Проверка потенциалов контрольных точек платы Е1 в исходном режиме.

Потенциалы контрольных точек ХР1 - ХР10 и ХР12 относительно ХР11 должны соответствовать данным табл. 7.

9.6.2. Проверка работоспособности и времени срабатывания реагирующего органа.

Модуль проверяемого реле вынуть из кассеты, включить через удлинители и разделительную колодку, на которой распаять перемычки на зажимах Х1:5в, Х1:7в, Х1:9в. Пусковые зажимы миллисекундомера подключить к зажимам ХS1:2 и XS1:4. Для уменьшения вибрации контактов переключателя миллисекундомера к его зажимам следует подключить конденсатор емкостью 0,5 мкФ. Ключ миллисекундомера установить в исходное (разомкнутое) положение. Зажимы ОСТАНОВ МС подключить к зажимам ХS1:7 и XS1:8 (контакты реле KL1). Зажимы ХS1:5 и XS1:15, на которые выведена обмотка реле KL1, соединить соответственно с зажимами XS1:3 (выход модуля) и ХS1:14 (питание +15 В). Переключатель SА2рп установить в положение ОТКЛЮЧЕНО.

Время срабатывания реагирующего органа с учетом работы реле KL1 должно составлять: для IIРС (13 ± 2) мс; для IIIРС (19 ± 2) мс.

9.6.3. Проверка настройки активных фильтров в блоках формирования сравниваемых величин.

Переключатель ступенчатого регулирования ХВ (ХВ2 для IIIPC) установить в положение N = 100 %, ручку потенциометра плавного регулирования R8 (R10 для IIIРС) - в крайнее правое положение. К зажиму XS: 2 и выводу контрольной точки ХР5 (выход Е6) подключить первый вход двухлучевого осциллографа (зажим ЗЕМЛЯ осциллографа подключить к ХS:2). При проверке реле II(III)РСAB к нему подводится UA-BC = 100 B.

На выходе блока формирования сравниваемых величин на выводе контрольной точки ХР5 (а также на выводах контрольных точек ХР6, ХР7, ХР8) должны наблюдаться разнополярные прямоугольные импульсы с примерно одинаковой длительностью положительного и отрицательного значений и с периодом напряжения не менее ± 12 В.

Засинхронизировать ОТ СЕТИ фазу наблюдаемого сигнала и ручкой УСИЛЕНИЕ ПО ОСИ X добиться того, чтобы ширина сигнала занимала 20 делений шкалы, нанесенной на передней части экрана. Ручкой СМЕЩЕНИЕ расположить сигнал так, чтобы передний фронт сигнала совпадал с вертикальной осью, нанесенной на передней части экрана. При плавном уменьшении UA-BC от 100 до 3 В для IIРС (от 100 до 15 В для IIIРС) фаза напряжения, зафиксированная на экране осциллографа, должна изменяться не более, чем на два деления шкалы (18 эл. град). Аналогично проверяется изменение фаз напряжения на выходе элементов Е6 - Е8 (выводы контрольных точек ХР6 - ХР8).

При UA-BC = 10 В зафиксировать фазу напряжения вывода контрольной точки ХР5, измеряемого относительно точки XS:2. Проверить отклонение фаз напряжений на выходах элементов Е6 - Е8 (выводы контрольных точек ХР6 - ХР8) с помощью второго входа двух лучевого осциллографа относительно напряжения на выходе фильтра Е6 (вывод контрольной точки ХР5). Отклонение должно быть не более 2 делений шкалы (18 эл. град).

9.6.4. Проверка формирователя импульсов несовпадения.

Установить UA-BC = 100 В. Подключить вход осциллографа на выход ФИН к выводу контрольной точки ХР12. На экране должны наблюдаться импульсы с положительным напряжением амплитудой не менее 12 В и с удвоенной частотой сети. Возможно также появление кратковременных импульсов с отрицательным напряжением с соотношением длительностей положительных и отрицательных значений не более 15:1.

10. ПРОВЕРКА И НАСТРОЙКА ПУСКОВОГО ОРГАНА БЛОКИРОВКИ ПРИ КАЧАНИЯХ, МОДУЛЬ МБ-803

10.1. Проверка и настройка фильтра тока обратной последовательности (ФТОП)

Модуль вынуть из кассеты и включить через удлинители. Перемычки ХВ1.1 и ХВ1.2 установить в положение 1. Проверку производить в симметричном режиме при подведении на вход панели прямой последовательности токов IA = IB = IC = 1 А. К зажиму XS1:2 и выводу контрольной точки ХР1 (выход ФТОП) подключить вольтметр переменного тока с Zвн не менее 20 кОм/В. Проверить напряжение небаланса на выходе ФТОП, которое должно составлять не более 0,1 В. Фильтр ФТОП настраивается на минимальное значение Uнб изменением значения сопротивления резисторов R1 и R2.

При отсутствии источника симметричного трехфазного тока проверить правильность настройки ФТОП можно определяя значения напряжений на его выходе при питании ПОБ токами двухфазного КЗ IAB, IBC, ICA значением 1 [5] А. Значения напряжений измеренные на зажиме XS1:2 и выводе контрольной точки ХР1 должны отличаться от среднего значения напряжения не более, чем на 3 %. Настройку ФТОП производить в следующем порядке. Подать IAB = 1 [5] А. Вольтметром измерить распределение напряжения на R1 + R3 и С1. Соотношение напряжений должно быть

                                                                  (3)

Подать IBC = 1 [5] А, на R2 + R4 установить такое же напряжение, как и на R1 + R3 + С1. Для точности настройки фильтра необходимо значения напряжений измерять с точностью до 1 %. Учитывая, что класс применяемого вольтметра может быть 2,5 или больше, то его предварительно нужно сверить с вольтметром класса 0,5 и в точках измерения ввести поправки.

10.2. Проверка и настройка блоков компенсации статического небаланса обратной и прямой последовательностей

Проверку производить в несимметричном режиме при токе в фазах на входе панели IA = IB = 0,075 [0,375] А и обрыве фазы С.

Напряжение Uнб измеряется вольтметром переменного тока с Rвн не менее 20 кОм - для блока компенсации статического небаланса обратной последовательности на зажиме XS1:2 и выводе контрольной точки ХР2, для блока компенсации статического небаланса прямой последовательности - на зажиме ХS1:2 и выводе контрольной точки ХР4, оно должно быть не более 0,1 В.

Регулирование минимального напряжения небаланса осуществляется для блока компенсации статического небаланса обратной последовательности резисторами R13 и R16, для прямой последовательности - резисторами R32 и R35.

10.3. Проверка чувствительности чувствительного и грубого выходов устройства

Проверку чувствительности производить совместно с модулем логики, в котором размещена логическая часть БК. Подать на вход панели ток двухфазного КЗ IAB. Чувствительность устройства проверить при подаче тока толчком от 0 до Iср. Длительность паузы между включениями должна быть не менее 5 с. Фиксацию срабатывания осуществлять по загоранию светодиода VD26мл МЕДЛ. Перемычки ХВ1.1 и ХВ1.2 модуля ПОБ должны быть установлены в положение 1 (или соответствующее заданным уставкам).

При проверке чувствительности чувствительного выхода устройства накладку ХВ3 модуля логики установить в положение 2 - 3, а накладку ХВ2 в положение 1 - 2. При проверке чувствительности грубого выхода устройства накладку ХВ2 установить в положение 2 - 3, а накладку ХВ3 в положение 1 - 2. При подаче тока толчком найти граничное значение тока, при котором срабатывание чувствительного выхода устройства происходит каждый раз из 10 измерений. Аналогично определить граничное значение для грубого выхода устройства. Граничные значения токов являются токами срабатывания ПОБ ().

Значения токов срабатывания (I2cp) грубого и чувствительного выходов ПОБ должны соответствовать данным табл. 9.

Таблица 9

Выход

I2cp, A

Положение XB1.1, XB1.2

Чувствительный

Менее 0,04

1

Менее 0,08

0,5

Менее 0,16

0,25

Грубый

Более, чем в 2 раза превышает Ip чувствительного органа. На уставке «1» Ip не более 0,2 [1,0] А

-

Регулирование уставки производить одновременно перемычками ХВ1.1 и ХВ1.2.

При несоответствии I2cp данным табл. 9 проверить трансформаторы тока ТА1 и ТА2. Для этого снять плату Е1, модуль включить через удлинители. При проверке ТА1 подать IA-BC = 1 [5] A, установить ХВ1.1 и снять ХВ1.2, вольтметр переменного тока с Rвн ³ 20 кОм/В подключить и зажимам XS1:2 и Х3:14. При проверке ТА2 подать IB-CA = 1 [5] А, установить ХВ1.2 и снять ХВ1.1, вольтметр подключить к зажимам ХS1:2 и Х3:15. Измерить значения напряжений на вторичной обмотке трансформаторов тока, которые должны соответствовать данным табл. 10.

Таблица 10

Трансформаторы тока

Положение перемычек XB1.1, XB1.2

Значение напряжения, B

TA1, TA2

1

22,1 - 27,6

0,5

11,1 - 13,8

0,25

5,4 - 6,92

11. ПРОВЕРКА И НАСТРОЙКА СХЕМЫ БЛОКИРОВКИ ПРИ НЕИСПРАВНОСТЯХ ЦЕПЕЙ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ, МОДУЛЬ МБ-304

11.1. Проверка и настройка схемы сравнения блокировки при неисправностях цепей переменного напряжения

На вход схемы блокировки поочередно на каждый из трансформаторов TV1, TV2, TV3 согласно табл. 11 подать напряжение 58 В со стороны «звезды» и 100 В со стороны «разомкнутого треугольника».

Таблица 11

Трансформатор

Сравниваемые напряжения

Зажимы, на которые подается напряжение

Значение подаваемого напряжения, В

Регулировочный резистор

TVI

АО

105, 109 (закоротить 107, 108, 109)

58

R1

НИ

100, 102 (закоротить 102, 103, 104)

100

TV2

ВО

107, 109 (закоротить 105, 108, 109)

58

R6

ФВ

103, 104(закоротить 102, 103)

100

ТV3

СО

108, 109 (закоротить 105, 107, 109)

58

R10

ИФ

102, 103(закоротить 100 и 102, 103 и 104)

100

Обмотки двух других неподключенных трансформаторов при проверке должны быть закорочены. В контрольных точках платы 5VS1 и 5VS2 для TV1, 2VS1 и 5VS2 для TV2, 2VS2 и 5VS2 для TV3 вольтметром переменного тока с Rвн около 20 кОм/В измерить Uнб, которое должно быть не более 0,1 В. Регулирование минимального напряжения небаланса осуществляется резисторами R1, R6, R10. Одновременно с проверкой Uнб проверяется чувствительность БНН согласно п. 11.2.

11.2. Проверка чувствительности БНН

Снижая UAO = 58 В, добиться срабатывания БНН. Срабатывание БНН фиксировать по загоранию светодиодов VД84мл КОНТРОЛЬ НАПРЯЖЕНИЯ или по срабатыванию реле KL1 (на зажимах XS1:4 и XS1:15). Переключая подводимые напряжения согласно табл. 11, проверить чувствительность БНН по двум другим фазам. Устройство БНН должно срабатывать при снижении фазного напряжения на (7,5 ± 1,5) В при положении ручки потенциометра R14 в крайнем левом положении и при снижении напряжения на (15 ± 2) В при положении ручки потенциометра R14 в крайнем правом положении.

Выставить заданную уставку по чувствительности БНН.

11.3. Проверка чувствительности токовой деблокировки

Накладку ХВ1 установить в положение «0,6». К зажимам XS1:10 и XS1:15 подключить вольтметр постоянного тока с Rвн около 20 кОм/В для контроля срабатывания токовой деблокировки. Подать регулируемый переменный ток (3I0) на зажимы 119 и 124. Регулирование срабатывания токовой деблокировки осуществлять резистором R30. Проверить ток срабатывания при положениях ХВ1 «0,3», «0,15» и «0,075». Значения тока срабатывания токовой деблокировки на приведенных уставках не должны отличаться от них более, чем на ±15 %. Коэффициент возврата должен быть не менее 0,8. Выставить заданную уставку.

11.4. Проверка взаимодействия БНН с 1 б. д. ступенью

Взаимодействие БНН (его быстродействие) с 1 б. д. ступенью защиты проверяется в двух режимах: нормальном, когда БНН не блокирует действие 1 б. д. ступени, и режиме имитации неисправности цепей переменного напряжения с одновременным срабатыванием IРСAB.

Нормальный режим: переключатель SА1 установить в положение РАБОТА. Для подачи разрешающего сигнала от ПОБ в модуле логики установить перемычку ХS1:12 - ХS1:14 и через 1 - 2 с (до появления сигнала НЕИСПРАВНОСТЬ и вывода защиты) на панель подать IAB = 0,5 А (зажимы 121, 122) и UCO = 58 В, UНФ = 100 В (при TV1 и TV2 закороченных). При этом должно сработать IРСAB (в режиме реле направления мощности), БНН не блокируется и IРСAB действует по цепи 1 б.д. ступени. Загораются светодиоды VD1 РСAB, VD76мл1, VD10му1, VD10му2.

Режим имитации неисправности цепей переменного напряжения с одновременным срабатыванием IРСAB: переключатель SА1 установить в положение РАБОТА, в модуле логики установить перемычку XS1:12 - XS1:14. На панель подать IAB = 0,5 А, а затем UCO = 58 В. При этом срабатывают IPCAB и БНН. Блок БНН срабатывает быстрее IРСAB и блокирует действие IРСAB по цепи 1 б.д. ступени. Загорается только светодиод VD1 PCAB.

12. ПРОВЕРКА МОДУЛЯ РЕЛЕ-ПОВТОРИТЕЛЕЙ МВ-701, БЛОКА ПРИЕМНЫХ РЕЛЕ МВ-702, МОДУЛЕЙ УПРАВЛЕНИЯ МУ-011 И МОДУЛЯ ПРОВЕРКИ МК-701

12.1. Проверка промежуточных реле

Проверять следует только промежуточные реле с открытой контактной системой, размещенные в модулях МУ-011 и МК-701, при их механической регулировке следует руководствоваться «Методическими указаниями по наладке и проверке промежуточных, указательных реле и реле импульсной сигнализации» (М.: СПО Союзтехэнерго, 1981).

При измерении напряжения срабатывания и возврата промежуточного реле модуль следует вынуть из кассеты, регулируемое напряжение постоянного тока подать на зажимы модуля через разделительную колодку. Значения напряжений срабатывания, возврата и времени срабатывания отдельных типов реле приведены в табл. 12.

Таблица 12

Тип реле

Напряжение, В

Время срабатывания, не менее, мс

срабатывания, не более

возврата, не менее

Реле с магнитоуправляющим контактом UHOM = 15 В (6ЛХ.369.687-02, 03)

11,3

2,5

1,5

Реле с магнитоуправляющим контактом UHOM = 24 В (6ЛХ.369.687-01)

18

4

1,5

РПГ-2, РПГ-5

14,4

4,8

1,5

РП-13

14,4

1,4

25

РПС-32Б

19,2

7,2

-

Блок-реле по типу РП-220 (6БК.237.077-42)

12

1

10

12.2. Проверка переключающих устройств модулей МВ-701, МК-701 и подготовка модуля МК-701 для проверки защиты

Переключатель SA2pп PC и БК проверяется только в случае неправильного прохождения тестового контроля. Для его проверки модуль включить через разделительную колодку, поочередно относительно О1В на зажимах первой галеты Х2:1а - Х2:9а измерить распределение напряжения +15 В и на зажимах второй галеты Х2:1в - Х2:0в напряжения -24 В. При переключении SA2рп на соответствующем его положению зажиме и при нажатой кнопке SВ3рп ПУСК PC И БК должно быть напряжение +15 В для одной галеты и -24 В для другой галеты.

Переключатели модуля МК-701 проверяются по правильности подачи тока, напряжения и регулирования угла между ними при подготовке модуля МК-701 для проверки защиты. Для этого к зажимам ХТ3 и ХТ4 подключить амперметр (разомкнув перемычку между ними), к зажимам ХТ1 и ХТ2 подключить вольтметр, токовую обмотку фазометра (или прибора ВАФ-85М) подключить последовательно с амперметром, а обмотку напряжения параллельно с вольтметром. Включить автоматический выключатель SF1, подав 380 В на модуль проверки. Резистором R1мк проверить возможность регулирования напряжения от 0 до 100 В. Резистором R1, расположенным на плите за дверью панели, отрегулировать значения токов «0,05», «0,1», «0,5» А при соответствующем положении SА8рп. При различных положениях SA5рп проверить значения угла между током и напряжением, угол должен регулироваться ступенчато через 30°.

13. ПРОВЕРКА И НАСТРОЙКА ЛОГИЧЕСКИХ ЦЕПЕЙ МОДУЛЯ БНН МБ-304 И МОДУЛЯ ЛОГИКИ МЛ-701

13.1. Общие положения

Проверка элементов выдержек времени, элементов задержки, а также взаимодействие некоторых логических элементов проводить с помощью миллисекундомера. Рекомендуется использовать миллисекундомер Ф209. Пусковой ключ миллисекундомера осуществляет одновременно пуск прибора и замыкание необходимых зажимов модуля. При измерениях один полюс ключа миллисекундомера постоянно подключать к контрольной точке +15 В или O2B, а второй - к необходимым контрольным точкам измеряемого элемента. Останов миллисекундомера осуществлять с помощью контактов реле, подключаемого к выходу проверяемой цепи или элемента. Органы управления миллисекундомера устанавливать в положения согласно инструкции по его эксплуатации. Проверку элементов выдержек времени и элементов задержки выполнять на рабочих уставках, учитывая, что при изменении уставки в условиях эксплуатации всегда выполняется ее проверка. Время срабатывания и возврата определяется как среднее трех измерений.

13.2. Проверка полупроводниковой части модуля БНН, МБ-304

Проверка осуществляется с помощью контрольного реле KL29 и миллисекундомера. Контактами реле KL29мл, выведенными на контрольный разъем модуля логики (МЛ) XS1:7 и XS1:8, производится останов миллисекундомера. Обмотка реле KL29мл подключается к выходу управляемой миллисекундомером цепи. Переключатель SA1 установить в положение РАБОТА, накладку ХВ2 (модуля БНН) - в положение 2 - 3. Проверку производить согласно табл. 13.

Размещенную в модуле БНН 1 медленнодействующую ступень проверить совместно с элементами МЛ (табл. 14).

13.3. Проверка полупроводниковой части модуля логики МЛ-701 и I м. д. ступени модуля БНН

Останов миллисекундомера осуществлять с помощью контактов, выведенных на контрольный разъем МЛ ХS1:7 и ХS1:8, контрольного реле KL29мл, подключаемого к выходу управляемой цепи. Проверку работы элементов полупроводниковой части модуля и элементов выдержки времени производить в соответствии с табл. 14. Выдержки времени I, II, III ступеней и оперативного ускорения защиты, размещенных в модуле логики и 1 м. д. ступени, размещенной в модуле БНН, выставлять окончательно при комплексной проверке защиты (см. п. 14.2). Отклонения среднего значения выдержек времени I, II, III ступеней и оперативного ускорения от уставки не должны отличаться более, чем на ±5 % любого значения уставки. В случае, если время выдержки времени элементов ДТ1 - ДТ4, ДТБНН отличается более, чем на ±5 %, то произвести подбор резисторов R36 - R38, R42 и R36БНН. Отклонение среднего значения выдержек времени ввода б. д. и м. д. ступеней защиты и возврата блокировки при асинхронном ходе от уставки не должно превышать ±15 % любого значения уставки. Значение времени, через которое осуществляется блокирование б. д. ступеней после срабатывания PC II ступени, должно составлять (0,05 ± 0,02) с или (0,1 ± 0,04) с.

Таблица 13

Проверка

Зажимы МЛ и БНН, к которым подключена обмотка реле KL29

Дополнительные указания

Режим 1200

Время срабатывания или возврата, с

1. Времени возврата элемента задержки БНН (на конденсаторе О2) при восстановлении симметрии первичных напряжений

XS1:5 - XS1:14

Зажимы 4 и 5 миллисекундомера подключить к зажимам БНН XS1:2 и XS1:7

3

0,2 - 0,25

XS1:4 - XS1:8

2. Времени задержки запрета токовой деблокировки (на конденсаторе С3) при возникновении неисправности в цепях напряжения

XS1:5 - XS1:14

То же

1

0,02 - 0,25

XS1:4 - XS1:9

3. Взаимодействия токовой деблокировки с БНН

XS1:5 - XS1:14

В БНН установить перемычку XS1:2 и XS1:7. Зажимы 4 и 5 миллисекундомера подключить к БНН XS1:2 и XS1:3

1

На миллисекундомере ПЕРЕПОЛНЕНИЕ

XS1:4 - XS1:10

4. Логической части БНН при работе токовой деблокировки

XS1:5 - XS1:14

В БНН установить перемычку XS1:2 и XS1:3. Зажимы 4 и 5 миллисекундомера подключить к зажимам БНН XS1:2 и XS1:7

1

На миллисекундомере ПЕРЕПОЛНЕНИЕ

XS1:4 - XS1:8

5. Времени срабатывания БНН

То же

Зажимы 4 и 5 подключить к зажимам БНН XS1:2 и XS1:7. Снять XS1:2 и XS1:3

1

0,004 - 0,01

6. Времени срабатывания токовой деблокировки

XS1:5 - XS1:14

Зажимы 4 и 5 миллисекундомера подключить к зажимам БНН XS1:2 и XS1:3

1

0,004 - 0,01

XS1:4 - XS1:10

Таблица 14

Проверка

Положение накладок

ПУСК миллисекундомера подключен

Дополнительные указания

Контрольное реле подключено

Контролируемый выход

Время срабатывания или возврата

1

2

3

4

5

6

7

1. Работы логического тракта I ступени

ХВ1 - (2 - 1)

XS1:3(IPCAB), XS1:I5 (МЛ)

Соединить в МЛ XS1:14 и XS1:12 (пуск БЫСТР. ступеней)

XS2:1, XS1:4

D8.1

t £ 2 мс

ХS3:15, XS1:4

D8.2

t £ 2 мс

Соединить в МЛ XS1:14 и XS1:11 (пуск МЕДЛ. ступеней)

XS1:13 (БНН), XS1:4 (МЛ)

DTБНН

tcp уставки I м. д. ступени

2. Работы логического тракта II ступени

SХ4 - (2 - 3)

XS1:3 (IIPCAB), XS1:15 (МЛ)

Соединить в МЛ ХS1:14 и ХS1:12 (пуск БЫСТР. ступеней)

XS2:4, XS1:4

D5.1

t £ 2 мс

SX4 - (2 - 1)

XS2:3, XS1:4

DT1

tcp уставки II б.д. ступени

SX4 - (2 - 3)

XS2:5, XS1:4

DT4

tcpОУ уставки



Соединить в МЛ XS1:14 и XS1:11 (пуск МЕДЛ. ступеней)

XS2:6, XS1:4

DT2

tcp уставки II м.д. ступени



XS1:9, XS1:4

D5.4

t £ 2 мс

3. Работы логического тракта III ступени



XS1:3 (IIIPCAB), XS1:15 (МЛ)

Соединить в МЛ ХS1:14, ХS1:11

XS2:8, XS1:4

DT3

tcp уставки III ступени

XS2:7, XS1:4

D7.4

t £ 2 мс

Соединить в МЛ XS1:14, XS1:11, XS1:12

XS2:9, XS1:4

D7.3

t £ 2 мс

4. Работы схемы фиксации I ступени с помощью II ступени

-

XS1:3 (IIPCAB), ХS1:15 (МЛ)

Соединить в МЛ ХS1:14, XS1:11, XS1:12. Установить перемычку XS1:3 (IРСAB) и XS1:2 (МЛ), включить ключ МС. Снять перемычку XS1:3 (IPCAB) и XS1:2 (MЛ) сигнал I СТУПЕНЬ, контролируемый VD75мл должен остаться (должны гореть также VD78мл и VD79мл)

-

D8.1

Сигнал I СТУПЕНЬ не снимается кнопкой SB2 (или SB1мл до отключения МС)

5. Работы логической части БК:

а) чувствительного ПОБ

ХВ3 - (2 - 3)

Через ключ ПУСК МС подать IАВ = 0,5 А > Iср чувствительного органа ПОБ

-

ХS2:14 и ХS1:4

DТ5

tср уставки чувствительного органа ПОБ

ХВ2 - (2 - 1)

б) грубого ПОБ

ХВ3 - (2 - 1)

Через ключ ПУСК МС подать ток IAB = 0,5 А > Icp грубого органа ПОБ

-

ХS2:15, ХS1:4

DТ6

tcp уставки грубого органа ПОБ

ХВ2 - (2 - 3)

в) блокирования пуска б. д. ступеней после срабатывания II ступени

ХВ2 - (2 - 1)

XS1:3 (IIPCAB) и ХS1:15 (МЛ)

-

XS2:12, XS1:4

D11.2

tcp = 0,05 + 0,002 c при ХВ5 - (2 - 1)

VT1

ХВ3 - (2 - 1)

tcp = 0,1 ± 0,004с при ХВ5 - (2 - 3)

ХВ4 - (2 - 1)

VD25мл БЫСТР. загораться не должен

г) запрета возврата БК в случае асинхронного хода

ХВ4 - (2 - 1)

ХS1:3 (IIРСAB) и ХS1:15 (МЛ)

Органы управления установить для измерения времени возврата (режима 3)

ХВ6:3, XS1:4

DT7

tср уставки

ХВ6 - (2 - 1)

д) схемы, осуществляющей пуск м. д. ступеней

ХВ2 - (2 - 1)

ХВ2:2 и ХS1:15 (МЛ)

Органы управления МС установить для измерения времени срабатывания (режим 1)

XS2:13, ХS1:4

DТ8

tср уставки возврата БК

6. Схемы контроля исправности элементов схемы защиты

-

XS1:15 (МЛ) и ХS1:3 (IРСAB); XS1:3 (IIPCAB); ХS1:3 (IIIРСAB); XS1:13 (БHH); ХS2:1 (МЛ); XS3:15 (MЛ); XS2:4 (МЛ); XS2:3 (МЛ); XS2:5 (МЛ); XS2:6 (МЛ); XS1:9 (МЛ); XS2:8 (МЛ); XS2:7 (МЛ); XS2:9 (МЛ); XS2:10 (MЛ); XS1:14 (МЛ); XS1:12 (МЛ)

Ключ МС держать включенным более 13 с (режим 1)

XS3:13, ХS1:4

VD12

tcp = (13±1) с. В каждом случае должен загоратьcя VD81мл НЕИСПРАВНОСТИ

VD12

VD12

VD11БНН

VD13

VD14

VD15

VD16

VD17

VD18

VD19

VD20

VD21

VD22

VD23

VD24

VD23

7. Функционирования реле сигнализации

Установить перемычки в МЛ и на зажимах:

Фиксация срабатывания по светодиодам:

KL19

ХS1:15 и XS2:1;

VD76 I

KL20

ХS1:9, Х90 - Х8;

VD77 УСКОРЕНИЕ ПРИ ОПРОБ.





VD25 БЫСТР.

KL21

XS2:3;

VD78 I БЫСТР.

KL22

XS2:6;

VD79 I и II МЕДЛ.

KL23

ХS2:8;

VD80 III

KL25

а) ХS3:15, Х90 - Х4; б) XS3:15; Х90 - Х3; в) ХS3:15, X90 - X2

VD82 ВЧТО



г) ХS3:15, ХВ13 - (1 - 2), Х90 - Х1; д) ХВ13 - (2 - 3), Х90 - Х1;





е) XS2:4, X90 - X2



KL26

Х86 - Х14, Х86 - Х16

VD83 УРОВ.

KL27

XSI:8БНН;

VD84 КОНТРОЛЬ НАПРЯЖЕНИЯ

KL28

XS2:5;

VD85 УСКОРЕНИЕ ОПЕРАТ.

КL13, KL24

ХS3:13

VD81 НЕИСПРАВ.

Примечания: 1. Во избежание повреждения диода VD86мл зажим XS1:5 контрольного реле KL29 подключать к ХS1:14, а зажим XS1:4 к другому зажиму контрольного разъема МЛ, указываемому в гр. 5 - 2. После установки перемычки в МЛ ХS1:14 и ХS1:12 через 10 - 13 с (уставка элемента ДТ9) защита блокируется и появляется сигнал НЕИСПРАВНОСТЬ. Проверки по пп. 1 - 5 табл. 14 следует проводить при снятой плате Е элемента ДТ9 на разъеме Х8, при этом защита блокироваться не будет.

13.4. Проверка логических цепей защиты

Краткое описание взаимодействия отдельных устройств защиты приведено в приложении 3. При поиске неисправности схемы логики защиты или модулей следует руководствоваться указаниями приложения 4, а при необходимости выполнения ремонтных работ на печатных платах указаниями приложения 5.

Перед проверкой ручки потенциометров, переключателей, расположенных на лицевых платах модулей и непосредственно на панели, установить в исходное положение согласно табл. 15.

Проверку взаимодействия отдельных устройств защиты производить согласно табл. 16.

13.5. Проверка выходных цепей, цепей отключения и сигнализации

13.5.1. Произвести подготовительные работы. Установить SA1 в положение ПРОВЕРКА.

Снять крышки SG1 - SG6.

XS1 и XS2 установить в положение ВЫХОДНЫЕ ЦЕПИ ВВЕДЕНЫ.

Соединить Х19 - Х20. Снять плату Е элемента ДТ9 (разъем Х8, МЛ).

Подключить МС: ХТ5, ХТ6 - ПУСК;

ХТ7, ХТ8 - ОСТАНОВ. МС - режим I.

13.5.2. Проверку производить согласно табл. 17. При необходимости при проверке выходных цепей можно контролировать выдержки времени ступеней защиты с помощью миллисекундомера.

Таблица 15

Переключающее устройство

Положение

Назначение

SA1

ВЫВОД

Выбор режима работы

SX1

2 - 1

Отключение с пуском УТАПВ

SX2

2 - 1

Отключение II б. д. ступени и оперативного ускорения через свои выходные реле

SX3

2 - 1

Отключение I ступени, ВЧ-4, оперативного ускорения через свои выходные реле

SX4

2 - 1

Введено оперативное ускорение II ступени

SG1 - SG6

Крышка снята

Цепи переменного тока, напряжения. Цепи отключения выключателей

SFI

ОТКЛ.

Питание 380 В устройства проверки

ХG1, ХG2

ВЫХОДНЫЕ ЦЕПИ ВВЕДЕНЫ

Выходные цепи защиты введены

Таблица 16

Вид проверки

Положение переключающих устройств

Устанавливаемые перемычки

Необходимые действия

Контроль срабатывания

Примечания

1. Взаимодействие IPC, IIPC, IIIPC (МР-711, МР-712, МР-713) с БНН (МБ-304)

SA2pп IPCAB SА1 -ПРОВЕРКА ХВ2БНН1 (1 - 2)

Если панель подключена к TV, то вставить крышки SG3 и SG4, SA4рп установить в положение БНН-ВКЛ. Если не подключена, то установить перемычку XS1:2 - XS1:7 в модуле МБ-304, вставить крышку SG3 (для снятия блокирующего сигнала БНН от МК)

Нажать SB3 «Пуск PC и БК» на время t > tcp I м. д. ступени

Загораются: VD1 IPCAB, VD84мл КОНТРОЛЬ НАПРЯЖЕНИЯ VD25мл БЫСТР., VD26мл МЕДЛ.

При данной проверке не должны загораться:

VD76мл I

VD78мл II БЫСТР.

VD79мл I и II МЕДЛ.

VD80мл III

SА2рп - IIРСАВ

Нажать SB3 на время t > tcp II м. д. ступени

Загораются: VD1 IIPCAB, VD84мл, VD25мл БЫСТР., VD26мл МЕДЛ.

VD85мл УСКОРЕНИЕ ОПЕРАТ.

SА2рп - IIIРСАВ

Нажать SВ3 на время t > tcp III ступени

Загораются VD1 IIIPCAB и VD84мл VD25мл БЫСТР., VD26мл МЕДЛ.

2. Взаимодействие IРС, IIРС, IIIРС (МР-711, МР-712, МР-713) с БК (МБ-803)

SА2рп - IРСАВ

-

Нажать SB3 на время t > tcp I м. д. ступени

Загораются: VD1 IPCAB, VD76мл I, VD79мл I и II МЕДЛ.

Во всех случаях загораются также VD25мл БЫСТР., VD26мл МЕДЛ., VD10му1, VD10му2

SА2рп - IIРСАВ

-

Нажать SB3 на время t > tcp II м. д. ступени

Загораются: VD1, IPCАВ VD78мл II БЫСТР., VD79мл I и II МЕДЛ., VD85мл УСКОРЕНИЕ ОПЕРАТ.

SА2рп - IIIРСАВ

-

Нажать SВ3 на время t > tcp III ступени

Загораются: VD1 IPCAB и VD80мл III

-

3. Блокирование пуска б. д. ступеней при срабатывании IIРС

SA1 - ВЫВОД

Установить перемычку XS1:2 - XS1:4 в модуле IIРСАВ

Перевести SA1 - ПРОВЕРКА при нажатой SВ3

Загораются: VD1 IPCAB, VD26мл МЕДЛ., VD79мл I и II МЕДЛ., VD10му1, VD10му2

Загорание VD25мл БЫСТР., не происходит. Установку перемычки и перевод SА1 выполнить до появления сигнала НЕИСПРАВ.

SА2рп - IIPCAB

-

-

Отпустить SB3. Перевести SA1 - ВЫВОД

Гаснут VD1 IIPCAB и VD26мл, МЕДЛ. Сигнал VD79мл I и II МЕДЛ. снимается кнопкой ВОЗВРАТ

-

-

Снять XS1:2 - XS1:4

-

-

-

-

-

Перевести SA1 - ПРОВЕРКА при нажатой SВ3

Загораются: VD1 IIPCAB VD25мл БЫСТР., VD26мл МЕДЛ., VD78мл II БЫСТР., VD79мл I и II МЕДЛ., VD85мл УСКОРЕНИЕ ОПЕРАТ., VD10му1, VD10му2

-

4. Запрет возврата блокировки при асинхронном ходе

SA1 - ПРОВЕРКА

-

При нажатой SB3 периодически (с интервалом менее 1 с) закорачивать и снимать закоротку ХS1: -XS1:4 в модуле PCIIAB

Загораются: VD1 IIPCAB, VD26мл МЕДЛ., VD79мл I и II МЕДЛ., VD10му1, VD10му2

VD25мл БЫСТР. не загорается. Отпустить SB3, VD26мл не должен гаснуть до тех пор, пока не прекратится имитация асинхронного хода

ХВ4 - (1 - 2)

ХВ6 - (2 - 3)

Таблица 17

Вид проверки

Положение переключающих устройств

Устанавливаемые перемычки

Необходимые действия

Контроль срабатывания

Примечание

1

2

3

4

5

6

1. Действие защиты при срабатывании I б. д. ступени

SA2рп - IPCAB

-

Нажать SB3рп (при использовании МС запуск схемы осуществлять ключом ПУСК МС) на t < tcp I м. д. ступени

Загораются: VD1 IPCAB; VD76мл I; VD10му1; VD10му2 tcp £ (41 ± 10) мс

Замкнуты контакты Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, Х73 - Х74, Х75 - Х76 Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8, Х25 - Х26, Х54 - Х56, Х65 - Х66

SX1 - (2 - 1)

SX3 - (2 - 1)

XB11мл - (2 - 3)

SX3 - (2 - 3)

-

То же

Загораются: VD1 IPCAB, VD75мл I

Х54 - Х55, Х65 - Х66

2. Действие защиты при срабатывании 1 I м. д. ступени

SA2рп - IPCAB;

-

Нажать SB3рп на t > tcp I м. д. ступени

Загораются: VD1 IPCAB; VD76мл I; VD79мл I и II МЕДЛ.; VD10му1, VD10му2 tcp должно соответствовать уставке DTБНН

Замкнуты контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, Х73 - Х74, Х75 - Х76, Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8, Х25 - Х26, Х25 - Х28, Х54 - Х55 X54 - X58, Х65 - Х66, Х69 - Х70

SX1 - (2 - 3);

SX3 - (2 - 3);

XB11мл - (2 - 1)

3. Действие защиты при срабатывании II б. д. ступени

SA2рп - IIPCAB;

-

Нажать SB3рп на tcp II м. д. ступени < t > tcp II б. д. ступени

Загораются: VD1 IIPCAB; VD78мл II БЫСТР.; VD79мл I и II МЕДЛ.; VD10му1, VD10му2 tcp должно соответствовать уставке DTIмл

Замкнуты контакты: Х54 - Х57; Х61 - Х62, Х63 - Х64, Х65 - Х67; Х73 - Х74, Х75 - Х76 Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8, Х25 - Х27, Х54 - Х58, Х54 - Х60, Х69 - Х70 Х71 - Х72

SX2 - (2 - 1);

SX3 - (2 - 1);

SX4 - (2 - 3);

XB10мл - (2 - 1)

XB11мл - (2 - 1)

4. Действие защиты при срабатывании II м. д. ступени

SA2рп - IIPCAB;

-

Нажать SB3рп на t > tcp II м.д. ступени

Загораются: VD1 IIPCAB; VD78мл II БЫСТР.; VD79мл I и II МЕДЛ.; VD10му1, VD10му2 tcp должно соответствовать уставке DT1мл

Замкнуты контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64 Х65 - Х67, Х73 - Х74 Х75 - Х76, Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8, Х25 - X27, Х25 - X28, X54 - X55, Х54 - Х58, Х54 - Х60, Х54 - Х60, Х69 - Х70, Х71 - Х72

SX2 - (2 - 3);

SX4 - (2 - 3);

XB10мл - (2 - 3)

XB11мл - (2 - 1)

5. Действие защиты при срабатывании II ступени при ОУ

SA2рп - IIPCAB;

-

Нажать SB3рп на t > tcp ОУ

Загораются: VD1 IIPCAB; VD85мл УСКОРЕНИЕ ОПЕРАТ.; VD10му1, VD10му2 tcp должно соответствовать уставке DT4мл

Замкнуты контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, Х73 - Х74, Х75 - Х76, Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8, X25 - X30, Х54 - Х58, Х54 - Х60, Х69 - Х70, Х71 - Х72

SX2 - (2 - 1);

SX4 - (2 - 1);

XB7мл - (2 - 3)

6. Действие защиты при срабатывании III ступени

SA2рп - IIIPCAB

-

Нажать SB3рп на t > tcp III ступени

Загораются: VD1 IIIPCAB; VD80мл III; VD10му1, VD10му2

tcp должно соответствовать уставке DT3мл

Замкнуты контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, Х73 - Х74, Х75 - Х76, Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8, Х25 - Х29, Х54 - Х58, Х69 - Х70

XB1мл - (2 - 1)

XB12мл - (2 - 1)

То же

-

То же

То же

Х25 - Х29, Х54 - Х58, Х89 - Х70, Х65 - Х66

XB1мл - (2 - 3)

Отсоединить миллисекундомер

-

-

7. Проверка выходных цепей:











7.1. Действие I б. д. ступени ОАПВ

SA2рп - IPCAB

SX1 - (2 - 3);

SX3 - (2 - 3);

-

Нажать SB3рп на t > tcp I б. д. ступени

Загораются: VD1 IPCAB; VD76мл I

Замкнуты контакты: Х54 - Х55, Х65 - Х66

SA2рп - IPCAB

Х10 - Х90 Внимание! Hа зажимах Х90 и Х88 220 В

Нажать SB3рп на t > tcp I б. д. ступени

Загораются: VD1 IPCAB; VD76мл I; VD10му1, VD10му2

Замкнуты контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, Х73 - Х74, Х75 - Х76, Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8 Х25 - Х26, Х54 - Х55, Х65 - Х66

SX1 - (2 - 1)

То же

То же

Загораются: VD1 IPCAB; VD76мл I; VD10му1, VD10му2

Замкнуты контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, Х73 - Х74, Х75 - Х76, Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8, Х25 - Х26, Х54 - Х55, X54 - X56, Х65 - Х66



Снять Х10 - Х90

-

-

-

7.2. Действие II б. д. ступени ОАПВ

SA2рп - IIPCAB;

-

Нажать SB3рп на tcp II м. д. ступени < t > tcp II б. д. ступени

VD1 IIPCAB; VD78мл II БЫСТР.

Замкнуты контакты: Х25 - Х27, Х54 - Х55, Х54 - Х60

SX2 - (2 - 3);

SX3 - (2 - 1);

SX4 - (2 - 3);

XB10мл - (2 - 3)

То же

Х10 - Х90

То же

См. п. 3

См. п. 3. Дополнительно замкнут контакт Х54 - Х55

Снять Х10 - Х90

-

-

-

7.3. Действие II б. д. ступени по цепи ускорения при АПВ и опробовании ВЛ напряжением

SA2рп - IIPCAB;

Х8 - Х90

Нажать SB3рп на t < tcp II б. д. ступени

Загораются: VD1 IIPCAB; VD77мл УСКОРЕН. ПРИ ОПРОБОВАНИИ; VD25мл БЫСТР. VD10му1, VD10му2

Замкнуть контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, Х73 - Х74, Х75 - Х76, Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8, Х25 - Х32, X54 - X60, Х71 - Х72

XB8мл - (2 - 1)

7.4. Действие III ступени по цепи ускорения при АПВ и опробовании ВЛ напряжением

SA2рп - IIIPCAB;

-

Нажать SB3рп на t < tcp II б. д. ступени

Загораются: VD1 IIIPCAB; VD77мл УСКОРЕН. ПРИ ОПРОБОВАНИИ; VD25мл БЫСТР. VD10му1, VD10му2

Замкнуты контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, Х73 - Х74, Х75 - Х76, Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8, Х25 - Х32

ХВ9мл - (2 - 1)

Снять Х8 - Х90

-

-

-

7.5. Работоспособность устройств ускорения для ввода б. д. ступеней в цикле ОАПВ или БАПВ

-

Х9 - Х90

-

Загорается: VD25мл БЫСТР. и через t > 10 с загорается VD81мл НЕИСПР. ЗАЩИТЫ

-

Снять Х9 - Х90

-

-

-

7.6. Действие по цепи ВЧ-1:











7.6.1. Без контроля PC

ХВ13мл - (2 - 3)

Х1 - Х90

-

Загораются: VD82мл ВЧТО; VD10му1, VD10му2

Замкнуты контакты: X54 - X57, X61 - X62, X63 - X64, X65 - X67, X73 - X74, X75 - X76, X77 - X78, X79 - X80, X81 - X82, XT7 - XT8, X25 - X33, X54 - X59

7.6.2. С контролем PC I ступени

SA2рп - IPCAB;

-

Нажать SB3рп на t < tcp I м. д. ступени

Загораются: VD1 IPCAB; VD82мл ВЧТО; VD76мл1; VD10му1, VD10му2

Замкнуты контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, Х73 - Х74, Х75 - Х76, Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8, Х25 - Х26, Х25 - Х33, Х54 - Х59, Х65 - Х66

ХВ13 - (2 - 1)

7.6.3. С контролем PC II ступени

SA2рп - IIPCAB;

-

То же

Загораются: VD IIPCAB; VD82мл ВЧТО; VD10му1, VD10му2

Замкнуты контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, Х73 - Х74, Х75 - Х76, Х77 - Х78, X79 - X80, Х81 - Х82, ХТ7 - ХТ8, Х25 - Х33, Х54 - Х59 Х54 - Х60, Х71 - Х72

ХВ13мл - (2 - 1)

7.6.4. С контролем PC III ступени

SA2рп - IIIPCAB;

-

-“-

Загораются: VD1 IIIPCAB; VD82мл ВЧТО; VD10му1, VD10му2

Замкнуты контакты Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, Х73 - Х74, Х75 - Х76, Х77 - Х78, Х79 - Х80 Х81 - Х82, XT7 - XT8, Х25 - Х33, Х54 - Х59, Х65 - Х66

ХВ1мл - (2 - 3)

Снять Х1 - Х90

-

-

-

7.7. Действие по цепи ВЧ-2

Х2 - Х9О

См. пп. 7.6.2 - 7.6.3

Повторить операции по пп. 7.6.2 - 7.6.3



Контакт разомкнут Х54 - Х59. Дополнительно замкнуты контакты: Х54 - Х58, Х69 - Х70

Снять Х2 - Х90

-

-

7.8. Действие по цепи ВЧ-3

SX1 - (2 - 3) Х3 - Х90

Cм пп. 7.6.2 - 7.6.3

Повторить операции по пп. 7.6.2 - 7.6.3



Контакт разомкнут: Х54 - Х59



Снять Х3 - Х90

-

-

-

7.9. Действие по цепи ВЧ-4

SA2рп - IPCAB;

Х4 - Х90

Нажать SB3рп на t < tcp I м. д. ступени

Загораются: VD1 IPCAB; VD76мл I; VD82мл ВЧТО; VD10му1, VD10му2

Замкнуты контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64 Х65 - Х67, Х73 - Х74, Х75 - Х76, Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8 Х25 - Х26, Х25 - Х33, Х54 - Х56, Х65 - Х66

SX1 - (1 - 2);

SX3 - (1 - 2);

SA2рп - IIIPCAB;

-

То же

Загораются: VD1 IIIPCAB; VD82мл ВЧТО; VD10му1, VD10му2

Замкнуты контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, X73 - X74, Х75 - Х76, Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8 Х25 - Х33, Х54 - Х56, Х65 - Х66

ХВ1мл - (2 - 3)

То же

-

-“-

Загораются: VD1 IIIPCAB; VD82мл ВЧТО

Замкнуты контакты: Х25 - Х33, Х54 - Х55, Х65 - Х66

SX3 - (2 - 3)

Снять Х4 - Х90

-

-

-

7.10. Действие схемы управления реактором и УРОВ

-

Х14 - Х90

-

Загораются: VD83мл УРОВ; VD10му1, VD10му2

Замкнуты контакты: Х54 - Х57, Х61 - Х62, Х63 - Х64, Х65 - Х67, Х73 - Х74, Х75 - Х76, Х77 - Х78, Х79 - Х80, Х81 - Х82, ХТ7 - ХТ8, Х25 - Х31, Х54 - Х59, Х68 - Х69

Снять Х14 - Х90

-

-

-

8. Работа тиристорных и контактных выходов управления

SA2рп - IPCAB;

Х90 - Х52 - Х53, Х88 - Х49 - Х50. Перемычки устанавливать при отключенном БП

Нажать В3рп

Загораются: VD1 IPCAB; VD76мл I; VD10му1, VD10му2, HL2 - HL7

Проверить появление +220 В на зажимах Х43, Х44, Х45 и Х46, Х47, Х48

SA3рп - ВКЛ. (ручка вверх);

SX3 - (2 - 1);

XG1 и XG2 в положение ХG3

SA3рп - ОТКЛ. (ручка вниз)

-

-

-

-

-

-

Нажать SВ3рп. Отпустить SВ3рп. Нажать SB2

Гаснут лампы HL2 - HL7

+220 В снимается с зажимов Х43 - Х48

9. Проверка цепей сигнализации

-

Х95 - Х90







Х93 - Х88

9.1. При неисправности цепей переменного напряжения

SA1 - РАБОТА

XS1:2 - XS1:7.

Модуль БНН (при неподключенной панели к TV)

Перевести SA4рп - ВКЛ. (ручка вверх) при подключенной панели к TV

Загорается: VD84мл КОНТРОЛЬ НАПРЯЖЕНИЯ

Проверить появление +220 В на зажимах Х96, Х97, Х98, Х99

Снять XS1:2 - XS1:7

Перевести SA4рп - ОТКЛ. (ручка вниз)

-

-

9.2. При неисправности защиты

SХ1:2 - XS1:3 в любом PC

-

-

Загорается VD81мл НЕИСПРАВ

-

9.3. При отключении БП

-

-

Отключить В2 БП. Осуществить АПВ БП*

Загорается: НL8 ЗАЩИТА НЕИСПРАВНА ИЛИ ВЫВЕДЕНА

-

9.4. При срабатывании ступеней защиты

SA2рп - IPCAB;

-

Нажать SB3рп на t > tcp I б. д. ступени. Перевести SA1 - РАБОТА

Загорается HL1 СРАБАТЫВАНИЕ ЗАЩИТЫ

Проверить появление +220 В на зажимах Х91, Х92

SA1 - ПРОВЕРКА

9.5. При выводе защиты

-

-

Поочередно снять ХG1, вставить крышку SG7, включить SА3рп, SA7мк, SA8мк, перевести SA1 в положение ВЫВОД, ПРОВЕРКА

Загорается: HL8 ЗАЩИТА НЕИСПРАВНА ИЛИ - ВЫВЕДЕНА

Проверить появление +220 В на зажиме Х24

*Для действия сигнализации при АПВ БП следует установить перемычки на кассете А1: ХТ2:2 - ХТ2:10 и ХТ2:4 и ХТ2:9.

Примечание. Замыкание контактов общей группы выходных реле при последующих операциях фиксируется по замыканию одного из них. При проверке замыкания контактов по гр. 6 измерить омметром значения сопротивления резисторов, включенных в цепь контактов.

14. КОМПЛЕКСНАЯ ПРОВЕРКА ЗАЩИТЫ

14.1. Подготовительные работы

Для того, чтобы БНН не блокировал защиту при комплексной проверке, накладку ХВ2БНН установить в положение 2 - 3, остальные накладки, переключатели и блоки - в рабочее положение. Накладки модуля логики установить в положения: ХВ1 - (2 - 1); ХВ2 - (2 - 1); ХВ3 - (2 - 1); (ХВ4, ХВ5, ХВ6 - в зависимости от режима ПОБ); ХВ7 - (2 - 3); ХВ8 - (2 - 1); ХВ9 - (2 - 3); ХВ10 - (2 - 3); ХВ11 - (2 - 1); ХВ12 - (2 - 1). Переключатель SА1 установить в положение РАБОТА.

На зажимы ПУСК МС подключить ток, ОСТАНОВ МС подключить к зажимам - ХТ7 и ХТ8.

Все модули должны быть установлены и закреплены в кассетах. После комплексной проверки вынимать модули из кассет запрещается, так как возможна потеря контакта в разъеме модуля, которая может быть не обнаружена при последующей тестовой проверке.

14.2. Снятие временной характеристики защиты

Характеристику tcp = f(Z) (табл. 18) снять при заданном угле настройки (jл) для трех сочетаний междуфазных КЗ при том же токе, при котором были отрегулированы уставки PC, для следующих значений сопротивлений: 0,5Z1; 0,9Z1; 1,1Z1; 0,9Z2; 1,1Z2; 0,9Z3; 1,1Z3; 0,9Zсм; 1,1Zсм. При снятии характеристики произвести регулировку выдержек времени при 0,5Z1 - I м. д. ступени, при 1,1Z1 - II б. д. ступени, II м. д. ступени и оперативном ускорении II ступени, при 1,1Z2 - III ступени. Время отсчитывать с момента создания аварийного режима и определять как среднее из трех измерений. Время действия защиты по цепям без выдержек времени состоит из времени действия PC и схемы логики (2 мс) и составляет не более 27 мс (при пятикратном токе точной работы) и не более 32 мс (при двукратном токе точной работы). Измеренное время действия ступеней с выдержкой времени не должно отличаться от заданного более чем на минимальную дискретную ступень регулировки элемента задержки.

Таблица 18

Сопротивление

Проверяемая ступень защиты

Положение накладок, перемычек

Время срабатывания

0,5Z1

I ступень поВЧ-3

SХ3 - (2 - 3); установить перемычку на зажимах Х3 - Х90

tcp I б. д. ступени

I б. д. ступень

SX3 - (2 - 1)

tcp I б. д. ступени

I м. д. ступень

SX2 - (2 - 1); SX3 - (2 - 1)

tcp уставки ДТБНН

0,9Z1

I б.д. ступень

SX3 - (2 - 1)

tcp I б. д. ступени

1,1Z1

Действие II ступени по цепи ускорения при АПВ и опробовании ВЛ напряжением

Установить перемычку на зажимах Х8 - Х90

tcp I б. д. ступени

ОУ II ступени

SX2 - (2 - 1); SX3 - (2 - 1); SX4 - (2 - 1). При уставке II б. д. ступени меньше уставки ОУ установить SX2 - (2 - 3); XB7мл - (2 - 1)

tcp уставки ДТ4

II м. д. ступень

SX2 - (2 - 3); SX3 - (2 - 1)

tcp уставки ДТ2

II б. д. ступень

SХ2 - (2 - 1); SX3 - (2 - 1)

tcp уставки ДТ1

0,9Z2

II б. д. ступень

То же

То же

1,1Z2

Действие III ступени по цепи ускорения при АПВ и опробовании ВЛ напряжением

ХВ9мл - (2 - 1). Установить перемычку на зажимах Х8 - Х90

tcp I б. д. ступени

III ступень по ВЧ-2

ХВ1мл - (2 - 3); установить перемычку на зажимах Х2 - Х90

tcp I б. д. ступени

III ступень

ХВ1мл - (2 - 1)

tcp уставки ДТ3

0,9Z3

III ступень

То же

То же

1,1Z3

III ступень

-“-

Не срабатывает

0,9ZсмII

II б. д. ступень

SX2 - (2 - 1); SX3 - (2 - 1); j0,1 = jл + 180°

 tcp уставки ДТ1

1,1ZсмII

II б. д. ступень

То же

Не срабатывает

14.3. Проверка действия защиты при близких КЗ

Проверка действия защиты при близких двухфазных и трехфазных КЗ (Z = 0) производить при имитации КЗ в зоне действия защиты и вне зоны («за спиной»). При этом проверяется действие блока «памяти» IРС, предназначенного для устранения мертвых зон и обеспечения четкой направленности PC I ступени при близких КЗ, PC II ступени защиты проверяются в этом режиме по цепи ускорения при АПВ и опробовании ВЛ напряжением только в случае, когда отсутствует смещение характеристики в III квадрант плоскости Z.

При имитации близкого двухфазного КЗ и зоне действия защиты подать минимальный и максимальный токи КЗ в начале ВЛ, при этом PC I и II ступеней должны срабатывать и удерживаться в этом состоянии до конца аварийного режима. Имитацию близких двухфазных и трехфазных КЗ в зоне работы защиты осуществлять для каждого реле I ступени (а при действии по цепи ускорения и для PC II и III ступеней) при переходе от нормального режима (в цепи напряжения подано симметричное трехфазное напряжение 100 В, ток отсутствует) к аварийному (цепи напряжения закорочены в сторону защиты, междуфазный ток КЗ подан в цепи, соответствующие проверяемому реле, угол этого тока, равный jл, выставлять предварительно в режиме двухфазного КЗ по отношению к напряжению, подаваемому на реле); при двухфазном КЗ кроме этого на проверяемое реле от стенда подать напряжение подпитки, включаемое переключателем ФАЗА С ВКЛЮЧЕНА.

Имитацию внешнего КЗ производить при угле между векторами аварийного тока и предаварийного напряжения, равном 180° + jл. Значение подаваемого на панель тока должно быть равно максимальному току междуфазного КЗ на шинах. В этом случае при отсутствии смещения ни одно PC не должно срабатывать. При наличии смещения проверить срабатывание IIРС или IIIРС.

При имитации близких трехфазных КЗ в зоне при действии защиты «по памяти» следует проверить длительность замкнутого состояния выходного реле защиты при ее работе по цепи I ступени. Время замкнутого состояния контакта выходного реле защиты должно быть порядка 0,1 с (регулирование блока «памяти» IРС осуществить согласно п. 8.8.3).

При имитации близкого трехфазного КЗ вне зоны («за спиной») проверить отстройку защиты от КЗ на шинах. Проверку производить при угле между напряжением и током, равном 180° + jл и при токе, превышающем в 1,5 раза максимальный ток КЗ на шинах. PC I ступени, а также II и III ступеней в случае отсутствия смещения в III квадрант не должны срабатывать.

Следует проверить также поведение защиты при имитации близкого трехфазного КЗ «за спиной» в тупиковом режиме БЛ при j = 180° + jл для выявления правильности протекания переходных процессов в контурах PC. Для этого снять напряжение на всех трех фазах до нуля без подачи аварийного тока. Защита не должна срабатывать.

14.4. Проверка взаимодействия защиты с другими устройствами РЗА и действия ее на выключатели

К зажимам панели присоединить все внешние связи с другими панелями РЗА, выключателями, трансформаторами тока и напряжения. С соблюдением полярности подключить панель к шинкам оперативного постоянного тока 220 В (плюс - на зажим 90, минус - на зажим 88).

Проверить взаимодействие защиты с другими устройствами РЗА согласно проектной схеме и «Правилам технического обслуживания устройств релейной защиты, электроавтоматики, дистанционного управления и сигнализации электростанций и линий электропередачи 35 - 330 кВ» (см. п. 3.1.10) (М.: СПО Союзтехэнерго, 1979). Проверить также действие защиты на отключение выключателей через устройство АПВ и от собственной группы выходных реле.

15. ПРОВЕРКА ЗАЩИТЫ РАБОЧИМ ТОКОМ И НАПРЯЖЕНИЕМ

15.1. Подготовительные работы

Произвести осмотр панели, проверить надежность контактных соединений на переключателях, на рядах зажимов, испытательных блоках, проверить затяжку винтов крепления модулей в кассетах. После этого произвести тестовое опробование панели. При выполнении всех операций с испытательными блоками в цепях тока и напряжения необходимо соблюдать особую осторожность.

Если панель подключена к другим устройствам РЗА, то убедиться, что выходные цепи защиты выведены из работы перестановкой штепселя сдвоенного разъема ХG1 и ХG2 в розетку XG3.

15.2. Проверка правильности подключения цепей напряжения

На ряде зажимов панели измерить значения напряжений «звезды» и «разомкнутого треугольника», проверить чередование фаз напряжения, произвести фазировку цепей напряжения панели с цепями ТН или другими, заведомо правильно собранными, цепями напряжения.

15.3. Проверка правильности подключения токовых цепей защиты

Резервные защиты ВЛ 500 - 750 кВ подключаются к трансформаторам тока выключателей (на сумму токов двух выключателей при полуторной и двойной схеме) и реактора. К панели защиты подводится ток выключателей минус ток реактора. Ориентацию защиты рекомендуется проводить при включении ВЛ на реактор (линейный разъединитель отключен). При таком включении измеряются токи на входе защиты отдельно от трансформаторов тока выключателей и реактора. При совместно поданном на защиту токе от трансформаторов тока выключателей и реактора результирующий ток на входе защиты равен нулю. Ориентацию защиты в этом случае следует производить от трансформаторов тока выключателей, тогда на защиту подается индуктивный ток.

Прибором ВАФ-85М измерить вторичные токи в фазах, ток небаланса в нулевом проводе, снять векторную диаграмму. Сравнить направление мощности по векторной диаграмме вторичных токов с направлением мощности по щитовым приборам.

15.4. Проверка правильности включения реле сопротивления

Достаточно проверить направленность одного PC I ступени, так как возможные ошибки в монтажной схеме панели выявляются в процессе проверки панели от постороннего источника. PC не имеют специальных переключающих устройств для их перевода в режим реле направления мощности, поэтому перевод проверяемого PC в режим реле направления мощности и изменение направления мощности, подводимой к реле, осуществлять поочередной подачей на контур подпитки фазных напряжений путем установки заранее подготовленных испытательных крышек в цепи блока SG4.

Действие PC контролировать по загоранию светодиода на лицевой плате модуля.

При проверке направленности PC следует переключатель SA1 установить в положение ПРОВЕРКА, SА2рп - на проверяемое PC, штепсель сдвоенного разъема - в розетку ХG3, в испытательный блок SG4 вставить поочередно крышки с перемычками согласно рис. 4 для подачи на IРСAB соответственно напряжений фаз СО, АО, ВО.

Анализ работы PC производить по векторным диаграммам.

Принято также проверку направленности PC проводить без их перевода в режим реле направления мощности. Для этого на проверяемое PC не подается напряжение подпитки, напряжение на входе панели снижается до напряжения срабатывания PC, измеряется Zcp (по значениям тока нагрузки и напряжения на входе панели). Анализ работы РС производится на основании векторной диаграммы и сопоставления измеренного Zcp PC с Zcp характеристики Zcp = f(j) п. 8.2.

Рис. 4. Проверка направленности реле сопротивления IPCAB на примере построения векторных диаграмм:

а - векторная диаграмма токов нагрузки; б - векторная диаграмма при подаче напряжения подпитки СО (PC не срабатывает); в - векторная диаграмма при подаче напряжения подпитки АО (PC срабатывает); г - векторная диаграмма при подаче напряжения подпитки ВО (PC срабатывает)

15.5. Проверка правильности включения пускового органа блокировки при качаниях

Для проверки правильности регулирования ФТОП измерить значение напряжения небаланса на выходе ФТОП в нормальном (симметричном) режиме токов и при обратном чередовании фаз токов (в испытательный блок SG5 вместо рабочей крышки установить контрольную с перекрещенными фазами токов А и В). Измерение производить вольтметром постоянного тока с Rвн около 20 кОм/В в точках XS1:2 - XP2.

При токе нагрузки больше Icp ПОБ и установке контрольной крышки ПОБ должен срабатывать, что фиксировать по загоранию светодиодов БЫСТР., и МЕДЛ. в модуле логики.

15.6. Проверка правильности включения блокировки при неисправностях в цепях переменного напряжения

В точках XS1:2 и XS1:7 вольтметром постоянного тока с Rвн около 20 кОм/В измерить напряжение небаланса в нормальном режиме и при имитации различных повреждений в цепях переменного напряжения. Имитацию повреждений (отключение цепей напряжения «звезды», «разомкнутого треугольника», фаз напряжения) осуществлять на испытательных блоках SG3 и SG4. В нормальном режиме значение Uнб не должно превышать 0,1 В. При имитациях повреждений (а также при переключении SA4рп) БНН срабатывает, на модуле логики загорается светодиод КОНТРОЛЬ НАПРЯЖЕНИЯ.

16. ПОДГОТОВКА ЗАЩИТЫ К ВКЛЮЧЕНИЮ

16.1. Перед включением защиты в работу проверить положение всех накладок и испытательных блоков.

16.2. Результаты проверки защиты от постороннего источника и под нагрузкой записать в журнал релейной защиты.

16.3. Провести инструктаж оперативного персонала по вводимой в работу защите. Оформить протокол проверки защиты.

17. УКАЗАНИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ЗАЩИТЫ

17.1. Виды технического обслуживания

Установлены следующие виды технического обслуживания (ТО):

- проверка (наладка) при новом включении - Н;

- первый профилактический контроль - К1;

- частичное профилактическое восстановление - ЧВ;

- профилактическое восстановление - В;

- профилактический контроль - К;

- опробование (тестовый контроль) - 0.

Кроме того, в процессе эксплуатации могут проводиться следующие виды непланового технического обслуживания:

- внеочередная проверка;

- послеаварийная проверка.

17.2. Периодичность проведения технического обслуживания

Рекомендуемый цикл ТО защиты ПДЭ 2001 - 6 лет.

Периодичность проведения ТО приведена в табл. 19.

Таблица 19

Количество лет эксплуатации

0

1

2

3

4

5

6

7

8

9

10

11

12

Вид ТО

Н

К1

-

ЧВ, К

-

-

В

-

-

ЧВ, К

-

-

В

Тестовый контроль производится каждые полгода.

17.3. Объем работ при техническом обслуживании

Объем работ при ТО по каждому виду приведен в табл. 20. При ЧВ, К рекомендуется производить только контроль соответствия ранее выставленных уставок защиты. Модули из кассет следует вынимать только в случае обнаружения неисправностей, необходимости проведения частичного восстановления или регулирования.

17.4. Указания оперативному персоналу

17.4.1. Оперативное обслуживание защиты должно производиться в соответствии с местной инструкцией по обслуживанию защиты.

При составлении этой инструкции необходимо руководствоваться основными положениями, приведенными ниже.

Таблица 20

Наименование работы

Пункт Методических указаний

Вид технического обслуживания

Н

К1

ЧВ, К

В

0

1. Подготовительные работы:

3.1, 3.2

+

+

+

+

-

- подготовка необходимой документации, исполнительных схем, заводской документации, инструкций, уставок защиты, протоколов, программ;

- подготовка испытательных устройств, измерительных приборов, соединительных проводов, запасных частей и инструмента;

3.4, 3.5

+

+

+

+

-

- допуск к работе и принятие мер по предотвращению воздействия проверяемой защиты на другие устройства РЗА

3.6

+

+

+

+

-

2. Внешний осмотр панели

4.1

+

+

-

+

-

3. Ревизия механической части

4.1

+

-

-

+

-

4. Предварительная проверка заданных уставок

8.2., 9.2, 10.3, 11.2, 11.3, 13.2











Рекомендуется принимать за основу следующие допустимые значения максимальных уставок от измеренных при предыдущей проверке и от заданных:













а) выдержка времени ступеней защиты













- не более минимальной ступени дискретной регулировки уставки;













б) напряжение срабатывания реле постоянного тока ±6 %;













в) сопротивление срабатывания реле ±3 %;













г) коэффициент возврата реле 0,03













Если при проверке уставок параметры срабатывания выходят за пределы допустимых отклонений, производится тщательный анализ причин отклонения, регулирование уставки и при необходимости частичная или полная разборка, восстановление или замена износившейся аппаратуры, ее частей, деталей













5. Проверка сопротивления изоляции панели:

5

+

-

-

+

-

- проверка сопротивления изоляции цепей 15 В и 24 В устройством контроля изоляции БП

7.11

+

+

+

+

-

При частичном профилактическом восстановлении измерение изоляции относительно земли производится для той части электрической схемы, к которой относится восстанавливаемый или замененный элемент. В случае замены элемента дополнительно производится испытание электрической прочности его изоляции вне схемы защиты













6. Проверка блока питания

7











- проверка автоматических выключателей;

7.1

+

-

-

+

-

- проверка номинальных напряжений;

7.5

+

+

-

+

-

- проверка ступеней стабилизации;

7.6



+

-





- проверка характеристики Uвых = f(Uвх)

7.7

+

+

-

+

-

- проверка отключения автоматических выключателей имитацией КЗ;

7.9

+

+

-

+

-

- проверка работы устройства контроля изоляции

7.10

+

-

-

+

-

7. Проверка измерительных органов













- регулировка уставок и характеристик PC Zср = f(j) от внешнего испытательного устройства (ИУ);

8.2

+

+

-

+

-

- проверка характеристик Z = f(I) и определение Iточн от внешнего ИУ;

9.2

+

+

-

+

-

- проверка характеристик PC Z = f(j) от встроенного ИУ;

17.5.2

+

+



+

-

- проверка Zср PC на углах 90 и 270°

17.5.2

-

-

+

-

-

8. Проверка ПОБ













- проверка настройки ФТОП;

10.1

+

-

-

+

-

- проверка чувствительности ПОБ;

10.3

+

+

-

+

-

- проверка чувствительности ПОБ встроенным ИУ

17.5.2

+

-

+

-

-

9. Проверка БНН













- проверка балансировки ампер-витков трансформаторов;

11.1

+

-

-

-

-

- проверка чувствительности БНН;

11.2

+

+

-

+

-

- проверка чувствительности токовой деблокировки;

11.3

+

+

-

+

-

- проверка взаимодействия БНН с I б. д. ступенью

11.4

+

-

-

+

-

10. Проверка элементов задержки БНН

13.2

+

-

-

+



11. Проверка логической части защиты:













- тестовый контроль с измерением времен срабатывания ступеней;

17.5.1

+

+

+

+

-

- тестовый контроль без измерения времен

17.5.1

-

-

-

-

+

12. Комплексная проверка защиты

14











- проверка временной характеристики;

14.2

+

+

-

+

-

- проверка защиты имитацией близких КЗ;

14.3

+

+

-

+

-

- проверка взаимодействия защиты с другими устройствами РЗА и действия ее на выключатели

14.4

+

+

-

+

-

13. Проверка защиты рабочим током и напряжением

15











- проверка направленности PC;

15.4

+

+

-

-

-

- проверка ФТОП ПОБ;

15.5

+

+

-

-

-

- проверка обтекания током токовых цепей;

15.3

+

+

+

+

-

- проверка наличия напряжения на панели

15.2

+

+

+

+

-

14. Тестовая проверка

17.5.1

+

+

+

+

-

15. Ввод в работу

17.4.1

+

+

+

+

-

Примечание. «+» - работа выполняется, «-» - работа не выполняется.

17.4.2. Для ввода защиты в работу необходимо:

- проверить, что переключатель SA1 установлен в положение ВЫВОД;

- внешним осмотром убедиться, что все модули установлены, на ряде зажимов панели не отключены внешние связи;

- вставить рабочие крышки испытательных блоков SG1 - SG6;

- проверить, что снята крышка испытательного блока SG7;

- установить вилку сдвоенного разъема XG1 и SG2 в розетки ХG1 и ХG2;

- установить накладки SX1 - SX4 в положение, соответствующее заданному режиму работы панели;

- включить отдельно установленный автоматический выключатель подачи питания на панель;

- включить автоматические выключатели 1-В1 и 1-В2 БП, по характерному звуку убедиться, что напряжение на панель подано;

- кнопкой SB2, расположенной на двери панели, произвести возврат сигнальных реле, при этом должны погаснуть все световые сигналы, за исключением сигналов на БП, свидетельствующих о его рабочем состоянии, и сигнала ЗАЩИТА НЕИСПРАВНА ИЛИ ВЫВЕДЕНА;

- перевести переключатель SA1 в положение РАБОТА, при этом должен погаснуть сигнал ЗАЩИТА НЕИСПРАВНА ИЛИ ВЫВЕДЕНА.

17.4.3. Для кратковременного вывода защиты из работы по оперативным условиям необходимо перевести переключатель SA1 в положение ВЫВОД.

17.4.4. Для длительного вывода защиты из работы, связанного с выемкой модуля из кассет, или по другим причинам необходимо:

- перевести переключатель SA1 в положение ВЫВОД;

- отключить автоматические выключатели БП в следующей последовательности: 1-В2, 1-В1;

- отключить отдельно установленный автоматический выключатель;

- установить вилку сдвоенного разъема XG1 и XG2 в розетку XG3;

- снять крышки испытательных блоков SG1 - SG6;

- перевести накладки SX1 и SX2 в положение ВЫВЕДЕНО.

17.4.5. Для аварийного вывода защиты из работы необходимо:

- перевести переключатель SA1 в положение ВЫВОД;

- отключить автоматические выключатели: 1-В2, 1-В1 БП, потом отдельно установленный.

17.5. Указания персоналу службы РЗА по подготовке панели защиты к проверке и порядок проверки

17.5.1. Тестовая проверка.

При тестовой проверке осуществляется контроль работы логической части и выходных цепей защиты.

17.5.1.1. Переключатель SА1 перевести в положение ВЫВОД. При этом появляется сигнал ЗАЩИТА НЕИСПРАВНА ИЛИ ВЫВЕДЕНА. После этого SA1 перевести в положение ПРОВЕРКА.

17.5.1.2. Снять защитную крышку модуля МВ-701, открыть дверь панели, снять крышки испытательных блоков SG1 и SG2.

17.5.1.3. Вилку сдвоенного разъема XG1 и XG2 установить в розетку XG3.

17.5.1.4. Проверить, что переключатель SA3рп установлен в положение KB (ручка вниз, при этом тиристорный и контактный выходы работают параллельно).

17.5.1.5. При необходимости проверки времени срабатывания ступеней защиты подключить миллисекундомер: зажимы ПУСК МС к зажимам ХТ5 и ХТ6, зажимы ОСТАНОВ МС к зажимам ХТ7 и ХТ8.

17.5.1.6. Переключателем SA2рп выбрать проверяемую ступень защиты.

17.5.1.7. Включением переключателя ПУСК МС запустить МС и вызвать срабатывание проверяемой ступени. Если при проверке времени не измеряются, срабатывание ступеней производится нажатием кнопки SB3рп в модуле МВ-701. По загоранию ламп в PC и модуле логики, а также по показанию миллисекундомера определить правильность работы ступеней защиты. По загоранию ламп HL2 - HL7 проверить замыкание выходных цепей защиты. После возврата переключателя ПУСК МС лампы в выходных цепях должны погаснуть.

17.5.1.8. Переключатель SA3рп перевести в положение ПРОВЕРКА, блокировав тем самым контактный выход. Проверить срабатывание одной из ступеней защиты. После возврата переключателя ПУСК МС лампы в выходных цепях должны погаснуть. Вернуть SA3рп в положение КВ.

17.5.1.9. По окончании проверки ввести панель защиты в работу:

- отсоединить миллисекунд опер;

- SA2рп перевести в положение ОТКЛ;

- вилку сдвоенного разъема установить в розетки XG1 и XG2;

- вставить рабочие крышки в XG1 и XG2;

- закрыть дверь панели, поставить защитную крышку на модуль МВ-701;

- перевести SA1 в положение РАБОТА, при этом должен отключиться сигнал ЗАЩИТА НЕИСПРАВНА ИЛИ ВЫВЕДЕНА.

17.5.2. Проверка защиты от встроенного измерительного устройства.

При данной проверке контролируется работа ступеней от входа измерительного органа до выхода панели. Возможна проверка уставок PC или контроль работы ступеней при Z < Zуст ступени с изменением угла между векторами тока и напряжения через 30°.

17.5.2.1. Выполнить операции пп. 17.5.1.1 - 17.5.1.4.

17.5.2.2. Снять защитную крышку модуля проверки МК-701.

17.5.2.3. Снять рабочие крышки испытательных блоков ХG3 - XG6, установить крышку в XG7.

17.5.2.4. К зажимам ХТ1 и ХТ2 (V) подключить вольтметр, к зажимам ХТ2 и ХТ3 (I) подключить амперметр.

17.5.2.5. Включить автоматический выключатель SF1 (380 В).

17.5.2.6. SA2рп установить в положение, соответствующее проверяемому реле.

17.5.2.7. SA5 - SА8 установить в положения соответственно выбранному PC и его уставке.

17.5.2.8. Вращением ручки резистора R1 (V) добиться срабатывания проверяемого PC. По показаниям приборов определить Zcp PC.

17.5.2.9. Ввод панели в работу осуществить в последовательности, обратной выводу ее на проверку.

17.5.3. Проверка защиты от внешнего испытательного устройства (рис. 5).

Данная проверка выполняется при необходимости изменения вида характеристик PC и производится с помощью внешнего испытательного устройства, например, У5053.

17.5.3.1. Выполнить операции по п. 17.5.1.1.

17.5.3.2. Снять защитные крышки модулей PC, открыть дверь панели.

17.5.3.3. Выполнить операции по пп. 17.5.1.2 - 17.5.1.4.

17.5.3.4. Снять крышки испытательных блоков SG3 - SG6.

Рис. 5. Схема подачи тока и напряжения на защиту от внешнего испытательного устройства

17.5.3.5. В испытательные блоки SG5 и SG6 вставить испытательные крышки с перемычками в сторону трансформаторов тока.

Для регулирования характеристик PC I, PC II, PC IIIAB подать от испытательного устройства цепи тока и напряжения в соответствии со схемой, приведенной на рис. 5. Для PC, включенных на другие сочетания токов и напряжений, цепи от испытательного устройства должны быть поданы на соответствующие зажимы испытательных блоков.

17.5.3.6. Переключатель SA2рп перевести в положение, соответствующее выбранному PC. Фиксацию срабатывания PC осуществлять по загоранию светодиода на лицевой плате PC.

17.5.3.7. При заданном значении тока и jм.ч регулируется уставка PC, после чего регулируется заданная характеристика срабатывания PC методом последовательных приближений при регулировке координат вершин характеристики (см. п. 8.2).

17.5.3.8. По окончании регулирования характеристик PC производится опробование работы ступеней (пп. 17.5.1.5 - 17.5.1.8) и защита вводится в работу в последовательности, обратной выводу ее на проверку.

Приложение 1

ОСОБЕННОСТИ ПРОВЕРКИ ЗАЩИТЫ ДЗ-751

1. Для повышения помехоустойчивости защиты ПДЭ 2001 в ней предусмотрен модуль БПР (типа МВ-702), содержащий реле-повторители входных сигналов. В защите ДЗ-751 такие реле-повторители входных сигналов не предусмотрены. Сигналы от защит реактора, выключателя, устройства АНКА заведены непосредственно в логическую часть защиты. Для повышения помехоустойчивости защиты ДЗ-751 предусматривается установка специальной приставки с реле-повторителями входных сигналов.

2. В защите ПДЭ 2001 установлен модуль ПОБ типа МБ-803, а в защите ДЗ-751 - типа МБ-801. Особенности проверки модуля МБ-801 приведены ниже.

2.1. Проверка резонансного фильтра L1, С6.

Накладку ХВ5 разомкнуть. Генератор звуковых сигналов через миллиамперметр подключить последовательно фильтру через накладку ХВ5 к зажимам ХВ5:1 и ХS:3. Фильтр настраивается при Uз-г = 5 В на частоту 150 Гц при минимальном значении тока. Изменяя зазор в дросселе L1, добиться минимального значения тока (I = 0,2 - 0,5 мА).

2.2. Проверка фильтра L2, С8 и настройка мостовой схемы переменного тока.

Накладку ХВ5 замкнуть (положение 2 - 1). Фильтр настраивать по минимуму напряжения в точках ХS:8 и XS:9 при частоте 50 Гц и подаче переменного тока на вход панели IBC = 0,075 А. Напряжение в контрольных точках измерять вольтметром переменного тока с Rвн более 0,5 МОм/В или осциллографом. Регулирование минимального значения напряжения осуществляется резистором R5 и изменением зазора дросселя L2. Минимальное значение напряжения небаланса должно быть не более 0,25 В.

2.3. Проверка настройки ФТОП.

Накладки ХВ1 - ХВ4 установить в положение 1 - 4. Проверка осуществляется в режиме двухфазного КЗ и в симметричном трехфазном режиме при подаче тока, равного 1 А. Измеряется напряжение на выходе ФТОП (точки ХS:13 и ХВ5:2, при разомкнутой ХВ6) и напряжение на выходе моста переменного тока (точки XS:8 и XS:9 при ХВ5 в положении 2 - 1). Напряжение измеряется высокоомными вольтметрами. При токах двухфазного КЗ значения напряжений в контрольных точках не должны отличаться от среднего значения напряжения более, чем на 3 %, а при симметричном трехфазном токе напряжение в контрольных точках ХS:13 и ХВ5:2 не должно превышать 0,25 В.

2.4. Проверка чувствительности ПОБ по чувствительному и грубому выходам осуществляется аналогично проверке модуля МБ-803, п. 10.3.

Приложение 2

СРЕДСТВА ИЗМЕРЕНИЙ И ИНСТРУМЕНТЫ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ЗАЩИТЫ ПДЭ 2001

Средства измерений, необходимые для проведения технического обслуживания, должны быть проверены согласно ГОСТ 8002-71, на них должно быть клеймо с указанием даты следующей проверки. В случае отсутствия указанных в табл. 21 средств измерений следует применять другие, имеющие аналогичные технические характеристики, класс точности.

Таблица 21

Наименование средств измерений

Тип

Технические характеристики

Класс точности

1. Устройство для наладки и проверки устройств РЗ и элементов электроавтоматики

У5053

-

-

УПЗ-2

-

-

2. Осциллограф универсальный

С1-67

-

-

С1-68

-

-

3. Осциллограф двухлучевой

С1-64

-

-

4. Милливольтметр

ВЗ-38А

0,1 мВ - 300 В

2,5

ВЗ-39

3 мВ - 300 В

2,5 - 4

5. Амперметр

Э513/4

0,25 - 1 А

0,5

Э525

0,25 - 1 А

0,5

6. Амперметр

Э514/2

2,5-5 А

0,5

Э526

2,5 - 5 А

0,5

7. Вольтметр

Э515/3

150 - 300 В

0,5

Э533

150 - 300 В

0,5

8. Вольтметр

Э515/2

7,5 - 60 В

0,5

Э532

7,5 - 60 В

0,5

9. Комбинированный измерительный прибор

Ц4317

Rвн = 20 кОм/В

1,5 - 2,5

Ц4313

Rвн = 20 кОм/В

1,5 - 2,5

10. Вольтамперфазоиндикатор

ВАФ-85М

-

-

ВАФ-85

-

-

11. Миллисекундомер

Ф209

-

-

Ф738

-

-

12. Мост постоянного тока

Р333

-

-

ММВ

-

-

13. Мегаомметр

Ф4102/1

100 - 1000 В

-

М4100/1

100 В

-

М4100/3

500 В

-

14. Испытательная установка

ИВК-2

1000 В, 50 Гц

-

Кроме вышеперечисленных средств измерений необходимо подготовить также следующую аппаратуру и устройства:

1. Реостат 250 Ом; 1,4 А.

2. Реостат 70 Ом; 2,6 А.

3. Реостат 30 Ом; 4 А.

4. Реостат 19 Ом; 5 А.

5. Лабораторный автотрансформатор ЛАТР-2, 2 А.

6. Выключатель автоматический АП-50; 2МТ; 2,5 А.

7. Рубильник Р16.

8. Комплект инструмента релейщика КИР-1, КИР-2.

9. ЗИП к панели ПДЭ 2001.

10. Соединительные провода для сборки схем.

Приложение 3

КРАТКОЕ ОПИСАНИЕ ДИСТАНЦИОННОЙ ЗАЩИТЫ ПДЭ 2001

1. Характеристика отдельных элементов защиты

Защита включает в себя следующие элементы:

- три PC I ступени, имеющие составную характеристику, представляющую собой комбинацию четырехугольной и эллипсообразной характеристик, проходящих через начало координат комплексной плоскости сопротивлений (IPCAB, IPCBC, IPCCA). Такой вид характеристики обусловлен необходимостью обеспечения высокого быстродействия и селективности работы реле в условиях интенсивных переходных процессов на протяженных ВЛ сверхвысоких напряжений. В PC I ступени предусматривается специальный блок, предназначенный для устранения мертвых зон и обеспечения четкой направленности при близких повреждениях. К блоку подводится напряжение неповрежденной фазы, а напряжение Еп на его выходе суммируется с линейным напряжением, подводимым к реле;

- три PC II ступени, имеющие четырехугольные характеристики срабатывания, охватывающие начало координат комплексной плоскости сопротивлений (IIPCAB, IIPCBC, IIPCCA);

- три PC III ступени с регулируемыми четырехугольными характеристиками, обеспечивающими в необходимых случаях, либо охват начала координат, либо смещение в I и II квадранты комплексной плоскости сопротивлений (IIIPCAB, IIIPCBC, IIIPCCA);

- пусковой орган блокировки при качаниях, реагирующий на скорость изменения вектора тока обратной последовательности;

- устройство блокировки при неисправностях цепей напряжения, выполненное на основе пофазного сравнения одноименных фазных напряжений обмоток трансформатора напряжения, соединенных в «звезду» и «разомкнутый треугольник».

2. Действие отдельных элементов защиты

2.1. Первая ступень защиты

При срабатывании PC I ступени на его выходе появляется сигнал «О», который поступает на один из входов элемента Д1.1, выполняющего логическую операцию «ИЛИ». Сигнал с выхода элемента Д1.1 проходит через логические цепочки I ступени защиты и вызывает срабатывание следующих реле в модуле логики: КL1мл - выходное реле I б. д. ступени; КL2мл - реле, осуществляющее пуск устройства АНКА (ВЧ-4) и контроль на приемном конце отключения по цепям от сигнала ВЧ-4.

В модуле БНН расположен логический тракт I м. д. ступени с выходным реле KL3БНН, выдержка времени которой осуществляется с помощью элемента ДТБНН. Элементы Д3.Iмл и Д3.IБНН выполняют операцию «И», поэтому срабатывание реле КL1мл, КL2мл и KL3БНН может происходить с контролем исправности цепей напряжения (ХВ2БНН в положении 1 - 2), а также при замыкании контактов KL12мл и KL11мл выходных реле БК, осуществляющих ввод, соответственно, б. д. и м. д. ступеней. Выполненная на элементах Д4.4мл и Д4.3мл обратная связь обеспечивает действие I ступени при близких трехфазных металлических КЗ с помощью PC II ступени, характеристика которых имеет смещение в III и IV квадранты комплексной плоскости сопротивлений (удерживающий сигнал «I» подается с выхода Д5.3мл в тракте II ступени на вход Д4.3мл), удерживающий сигнал позволяет сохранить выходные реле KL1мл и КL2мл в состоянии срабатывания в случае возврата PC I ступени. Благодаря наличию обратной связи между элементами Д4.3мл и Д4.4мл, по истечении выдержки времени замкнутого состояния контакта KL12мл не происходит возврат выходных реле I ступени. Аналогичные функции выполняют элементы Д3.2БНН и Д3.3БНН в тракте I м. д. ступени. Через элемент Д2.1мл осуществляется контроль исправности PC I ступени.

2.2. Вторая ступень защиты

При срабатывании PC II ступени осуществляется пуск ступеней с меньшей (выходное реле КL4мл)и большей (выходное реле КL6мл) выдержками времени. Пуск производится с контролем от блокировки при качаниях и БНН (ХВ2 в положении 1 - 2). Выдержка времени б. д. ступени осуществляется с помощью элемента ДТ1мл, а м. д. - с помощью элемента ДТ2мл.

Блокирование ступеней при неисправностях цепей переменного напряжения и от БК осуществляется подачей сигнала «О» на входы элементов «И» Д3.2мл и Д3.3мл. Самоудерживание с контролем от PC II ступени, аналогичное I ступени, выполнено для б. д. ступени на элементах Д5.1мл и Д5.2мл, а для м. д. ступени на элементах Д5.3мл и Д5.5мл. К выходу элемента Д5.1мл подключено реле КL3мл, контакт которого используется для контроля цепей отключения от устройства АНКА (сигналы 1 - 3). К выходу элемента Д5.4мл подключено реле КL7мл, контакт которого используется в цепях ускорения при АПВ и опробовании ВЛ. В схеме защиты предусмотрено оперативное ускорение II ступени на случай вывода основной б. д. защиты линии. Для этого предусматривается реле КL16мл, срабатывающее при установке оперативной накладки на панели SX4 в положение 1 - 2. При замыкании КL16мл сигнал «I» подается на вход элемента выдержки времени оперативного ускорения ДТ4мл.

Для уменьшения возможности излишних срабатываний логического тракта II ступени из-за помех или неисправностей логической части защиты выход элемента Д1.2мл подключен к блокирующим входам элементов выдержки времени ДТ1мл и ДТ2мл. Контроль исправности PC II ступени осуществляется с помощью элемента Д2.2мл.

2.3. Третья ступень защиты

Логическая часть III ступени защиты выполнена аналогично логической части II м. д. ступени. Элемент Д1.3мл выполняет логическую операцию «ИЛИ». Пуск и блокирование ступени от БК и БНН осуществляется при помощи элемента «И» Д6.1мл, элементы Д6.2мл и Д7.4мл осуществляют самоудерживание после окончания выдержки времени замкнутого состояния реле KL11мл БК с контролем от PC II ступени. Элемент времени ДТ3мл обеспечивает выдержку времени III ступени. Выходное реле III ступени - КL8мл. Контакт реле КL9мл используется для ускорения при АПВ и опробовании линии напряжением (при замкнутом положении 1 - 2 ХВ9мл). В цепи логической части III ступени предусмотрены элементы Д7.1мл - Д7.3мл и реле КL10мл, обеспечивающие пуск устройства АНКА и контроль по цепям отключения АНКА (ВЧ-4). В этом случае накладка ХВ1 должна быть замкнута. Элемент Д7.2мл, осуществляющий функции самоудерживания, необходим для обеспечения срабатывания реле KL10мл после окончания выдержки времени БК. Для повышения надежности несрабатывания логической части III ступени выход элемента Д1.3мл подключен к блокирующему входу ДТ3мл. Контроль исправности PC III ступени осуществляется с помощью элемента Д2.3мл.

2.4. Устройство блокировки при качаниях

Устройство БК состоит из модуля ПОБ и логической части БК, расположенной в модуле логики. При появлении несимметрии в сети устройство БК вводит I и II (с меньшей выдержкой времени) ступени на время 0,2 - 0,6 с (контактом KL12мл). По истечении этой выдержки времени указанные ступени выводятся из действия на время до возврата блокировки в исходное положение. Такой же контроль устройством БК необходим для пуска ВЧ-4, который осуществляется от контакта KL2мл и при оперативном ускорении II ступени. Отключение КЗ на сильнозагруженных электропередачах 500 - 750 кВ, как правило, сопровождается возникновением качаний в энергосистеме с периодом, не превышающим (2,0 - 2,5) с. Это позволило ступени защиты, имеющие большие выдержки времени (II медленнодействующая и III ступени), вводить при появлении несимметрии на все время до полного возврата блокировки. При этом по времени они должны быть отстроены от периода качаний. Их пуск от БК необходим для избежания возможной неправильной работы защиты при появлении в энергосистеме статических качаний с большим периодом.

Устройство БК имеет два пусковых органа - чувствительный и грубый. Чувствительный орган предусмотрен для обеспечения чувствительности блокировки к КЗ на смежном участке. Однако из-за высокой чувствительности чувствительный реагирующий орган может сработать не только при появлении КЗ, но и при коммутации нагрузки. Чтобы при этом не осуществлялся вывод б. д. ступеней защиты, имеется дополнительный тракт, управляемый грубым реагирующим органом, отстроенным от коммутации нагрузки. Если чувствительный пусковой орган сработает от коммутации нагрузки и выведет быстродействующие ступени, то при последующем КЗ сработает грубый пусковой орган и введет их на 0,2 - 0,6 с.

Сигнал «О» с выхода чувствительного органа ПОБ (Р01) через элементы Д9.2мл и Д9.1мл подается на обмотку реле КL11мл, осуществляющего ввод м. д. ступеней. Одновременно через элемент Д10.4мл производится пуск элемента задержки ДТ8мл. Благодаря запоминанию с помощью элементов Д9.1мл и Д9.2мл при исчезновении сигнала «О» от чувствительного пускового органа состояние схемы не меняется, пока не осуществится ее возврат от элемента ДТ8мл. При срабатывании чувствительного реагирующего органа сигнал «I» с выхода Д9.2мл подается также на вход элементов Д12.2мл и ДТ5мл. При этом в первый момент на входе Д12.2мл присутствуют три сигнала «I» и на его выходе появляется сигнал «О», приводящий к срабатыванию реле КL12мл, осуществляющего пуск б. д. ступеней. По истечении выдержки времени элемента ДТ5мл (0,2 - 0,6) с на выходе Д12.2мл появляется сигнал «I», приводящий к возврату реле KL12мл, осуществляющего вывод б. д. ступеней.

Время вывода м. д. ступеней определяется задержкой элемента ДТ8мл. По истечении выдержки времени элемента ДТ8мл на его выходе появляется сигнал «О», приводящий к возврату «памяти», выполненной на Д9.1мл и Д9.2мл, в исходное состояние. При этом все остальные элементы тракта чувствительного реагирующего органа, управляемые элементами Д9.1мл и Д9.2мл, также возвращаются в исходное состояние и схема готова к повторному действию.

Если к моменту истечения выдержки времени элемента ДТ8мл чувствительный реагирующий орган находится в сработанном состоянии, возврата схемы не произойдет, благодаря сигналу «О», поступающему через Д29мл на реле KL11мл. При этом реле KL11мл находится в сработанном состоянии, т.е. м. д. ступени защиты введены, а реле KL12мл находится в несработанном состоянии и, следовательно, б. д. ступени выведены из действия.

Логический тракт грубого реагирующего органа аналогичен тракту чувствительного органа.

При большой загрузке электропередачи, близкой к пределу передаваемой мощности, возможно развитие качаний при отсутствии КЗ. В этом случае вероятно неправильное действие дистанционной защиты при последующем появлении несимметрии (КЗ на смежных элементах, коммутационные переключения). Поэтому в БК предусматривается блокирование б. д. ступеней через время (0,05 - 0,1) с после срабатывания измерительного органа II ступени, если в течение указанного времени не происходит срабатывание ПОБ. Время (0,05 - 0,1) с необходимо для предотвращения вывода из действия б. д. ступеней в случае, когда при КЗ на защищаемой линии БК сработает медленнее, чем II ступень. Эту функцию выполняет тракт, управляемый от PC II ступени, состоящий из элементов Д10.1мл, Д10.2мл, Д10.3мл, элемента времени на транзисторе VТ1мл и элемента Д11.2мл. При срабатывании PC II ступени на выходе элемента Д10.3мл появляется сигнал «I». В первый момент времени состояние транзистора VT1 не меняется. По истечении времени 0,05 или 0,1 с (в зависимости от положения накладки ХВ5) транзистор закрывается и, если срабатывание ПОБ не произошло, на выходе Д11.2мл появляется сигнал «О», приводящий к блокированию реле КL12мл. Если ПОБ срабатывает до момента закрытия транзистора VT1мл, блокирование КL12мл не происходит, так как на выходах элементов Д12.2мл или Д11.1мл появляется «О», приводящий к появлению сигнала «I» на выходе элемента Д11.2мл. Возврат элементов тракта от PC II ступени производится так же от элемента задержки ДТ8мл.

Если к моменту истечения выдержки времени БК развились качания, перешедшие в асинхронный ход, устройство БК может оказаться готовым к повторному действию в момент возврата измерительного органа II ступени, так как при асинхронном ходе возможно периодическое срабатывание и возврат PC II ступени. В этом случае при возникновении повреждений или коммутациях в системе БК может разрешить сработать б. д. ступеням. Для предотвращения ложного срабатывания б. д. ступеней при асинхронном ходе с периодом до 0,8 с предусмотрен запрет возврата БК в указанном режиме с помощью элемента ДТ7мл. При наличии асинхронного хода на входе элемента Д10.1, управляемого от PC II ступени, периодически появляются сигналы «О» и «I», которые после инвертирования поступают на вход элемента ДТ7мл. Если период асинхронного хода меньше выдержки времени ДТ7мл, то на его выходе постоянно подается сигнал «О», поступающий через накладку ХВ6 (в положении 2 - 3) на блокирующий вход элемента ДТ8мл, блокируя таким образом появление сигнала «О» на выходе ДТ8мл и, не давая БК вернуться в исходное состояние на все время существования асинхронного хода. После ликвидации асинхронного хода по истечении выдержки времени элемента ДТ7мл на его выходе появляется сигнал «I», снимая запрещающий сигнал с входа элемента ДТ8мл и давая возможность БК вернуться в состояние готовности.

При положении 1 - 2 накладки ХВ6 запрет возврата БК снимается. При положении накладки ХВ4 в положении 2 - 3 выводится управление логикой. БК от PC II ступени.

2.5. Устройство блокировки при неисправностях в цепях напряжения

Устройство БНН предотвращает неправильное действие защиты при неисправностях цепей переменного напряжения. Блокирование ступеней защиты обеспечивается подачей сигнала «О» на один из входов элементов Д3.1мл, Д3.2мл, Д3.3мл, Д6.1мл, Д3.1БНН при положении 1 - 2 накладки БНН ХВ2БНН. При положении 1 - 3 накладки ХВ2БНН БНН действует только на сигнал с помощью контакта реле KL1БНН.

3. Логическая часть защиты

Различные каналы защиты в зависимости от их быстродействия объединены в несколько выходных групп.

В группу, которая может действовать на отключение выключателей линии с пуском УТАПВ. В эту группу входят I ступень, цепи ускорения при приеме сигналов ВЧ-3 и ВЧ-4 и цепи оперативного ускорения (XB7мл - в положении 1 - 2). В зависимости от положения оперативных накладок SX1 и SX3 цепи отключения от I ступени оперативного ускорения и сигнала ВЧ-4 действуют на отключение:

- трех фаз выключателя с пуском УТАПВ (SX3 в положении 2 - 1, SX1 в положении 1 - 2);

- отключение трех фаз выключателя без пуска УТАПВ (SX3 в положении 2 - 1, SX1 в положении 2 - 3);

- отключение выключателей линии через избиратели ОАПВ с пуском УТАПВ (SX3 в положении 2 - 4);

- отключение выключателей линии через избиратели ОАПВ без пуска УТАПВ (SX3 в положении 2 - 3).

Цепи в от ВЧ-3 действуют на отключение трех фаз выключателя через выходные реле защиты с пуском УТАПВ (SX1 в положении 1 - 2) или без него (SX1 в положении 3 - 2).

Упомянутый выше сигнал ВЧ-4 является разрешающим. Пуск его и контроль на приемном конце осуществляется при действии на срабатывание измерительного органа I (III) ступени. Использование измерительного органа III ступени в цепи приема сигнала ВЧ-4 возможно только при смещении ее характеристики в I квадрант, т.е. при обеспечении направленности в сторону защищаемой линии.

Сигналы ВЧ-1 - ВЧ-3 являются отключающими, так как их пуск осуществляется от соответствующих реле только при действии защиты на отключение. На приемном конце эти сигналы контролируются измерительного органа I (III) и II ступеней.

Группа цепей защит, которые действуют с замедлением и, следовательно, не могут воздействовать на отключение выключателя с пуском УТАПВ. К этой группе относятся цепи отключения от II б. д. ступени и цепи оперативного ускорения (если оно вводится с замедлением), которые при нахождении накладок ХВ10мл и ХВ7мл в положении 2 - 3, в зависимости от положения оперативной накладки SХ2 могут действовать на отключение:

- через избирательные органы ОАПВ (SX2 в положении 2 - 3);

- трех фаз выключателя через собственные выходные реле (SX2 в положении 1 - 2). Одновременно производится запрет УТАПВ на своем конце линии (реле КL9рп) и осуществляется пуск устройства АНКА от реле KL4рп (сигнал ВЧ-2). В случае, если накладка в модуле логики ХВ10мл находится в положении 2 - 1, то независимо от положения SX2 II ступень будет всегда воздействовать на отключение трех фаз выключателя с запретом УТАПВ и пуском сигнала ВЧ-2.

При неисправности устройства ОАПВ, выводе его из действия или тестовом контроле, срабатывают соответствующие выходные реле в устройстве АПВ (8Р1/7, KL12-4, 8P2/3, KL15-7), осуществляющие перевод первых двух групп реле, для которых предусматривается возможность действия на отключение через избирательные органы ОАПВ, на отключение трех фаз выключателя через выходные отключающие реле защиты.

Медленнодействующая группа, действующая на отключение трех фаз выключателя через выходные реле защиты с запретом УТАПВ и пуском ВЧ-2, включает в себя I и II м. д. ступени, а также III ступень дистанционной защиты.

Цепи ускорения при АПВ и опробовании линии пускаются выходным реле 15Р12 устройства АПВ, контакт которого приводит к срабатыванию реле КL14мл, осуществляющего ускорение II и (III) ступеней. Цепи ускорения от IIIII) ступеней действуют на отключение трех фаз выключателей линии через собственные выходные реле защиты.

В защите предусматривается также разрешение б. д. ступеням в цикле ОАПВ и ТАПВ действовать помимо БК, которая после первого КЗ выводит их из действия. Однако действие помимо БК допускается в том случае, если указанные ступени отстроены от качаний. Ввод б. д. ступеней производится от контакта выходного реле 15РП устройства АПВ, фиксирующего цикл ОАПВ или ТАПВ. При замыкании контакта этого реле срабатывает КL15мл, воздействующее на реле ввода б. д. ступеней KL12мл, независимо от того, сработал ПОБ или нет.

Через панель защиты ПДЭ 2001 предусматривается действие защиты линейного реактора на отключение трех фаз выключателей линии с запретом ТАПВ (реле KL8рп). При этом производится также пуск сигнала ВЧ-1 от реле KL10рп.

4. Выходные цепи защиты

В разделе 3 было показано, что в зависимости от положения оперативных накладок SX2 и SX3 действие защиты на отключение выключателей линии может производиться как через устройство ОАПВ, так и через собственные выходные реле.

В последнем случае срабатывают герконовые реле, установленные в модулях управления, причем реле KL3му1 и KL3му2 (типа МУК1А-1) воздействуют на схемы управления тиристорами, осуществляющими бесконтактное отключение выключателей, а реле KL4му1 и KL4му2 воздействуют на выходные промежуточные реле РП-220 (реле KL1му1 и KL1му2 в модулях управления соответствующими выключателями), контакты которых включены параллельно тиристорным трактам отключения, а также воздействуют на выключатель реакторов (контакт KL1.4му1 и KL1.4му2).

В панели ПДЭ 2001 предусмотрены следующие три группы выходных реле защиты, взаимодействующие с другими устройствами:

- группа реле, воздействующая на устройство АПВ, содержащая: КL1рп - отключение через избирательные органы ОАПВ без пуска УТАПВ; КL2рп - отключение через избирательные органы ОАПВ с пуском УТАПВ; КL3рп - резервирование отказа избирательных органов ОАПВ; КL9рп - запрет УТАПВ; КL5рп - запрет ТАПВ одного выключателя при неуспешном ТАПВ другого; КL8рп - запрет ТАПВ при действии ВЧ-1, УРОВ и защиты реактора;

- группа реле, воздействующая на аппаратуру АНКА, содержащая: КL6рп - пуск сигнала ВЧ-4; КL7рп - пуск сигнала ВЧ-3; КL4рп - пуск сигнала ВЧ-2 (с запретом УТАПВ); КL10рп - пуск сигнала ВЧ-1 (с запретом ТАПВ);

- группа реле, воздействующая на другие устройства, содержащая: КL9мк, КL11мк - пуск УРОВ 0,2 и 0,1 соответственно; КL10мк - пуск локатора; КL14мк - останов высокочастотного передатчика ПДЭ-2003; КL17мк - пуск осциллографа.

5. Схема сигнализации

Сигнализация действия защиты по ступеням при неисправности цепей переменного напряжения, ускорения при опробовании оперативного ускорения, неисправности защиты, действия защиты по цепям АНКА, действия от защиты реактора выполнена на основе двухпозиционных реле КL19.1мл - КL28.1мл (типа РПС-32Б), действующих на сигнальные светодиоды VД76 - VД85.

Действие на отключение выключателей сигнализируется двухпозиционным реле KL2.1му1 и KL2.1му2, контакты которых воздействуют на светодиоды VD10му1 и VD10му2. Возврат сигнальных реле производится подачей напряжения на обмотки КL19.2мл - КL28.2мл и KL2.2му1, KL2.2му2 нажатием одной из кнопок: SB2 на панели защиты или SB1мл в модуле логики.

Вторые контакты всех двухпозиционных реле объединены в две группы, которые воздействуют на реле KL7мк и KL8мк (типа РП-13) в цепях внешней сигнализации.

Кроме того, в схеме сигнализации предусматриваются реле, выполненные на герконах МУК1А-1, контакты которых используются в информаторе.

6. Самоконтроль исправности отдельных узлов защиты

6.1. Самоконтроль исправности выполнен таким образом, что сигнал на выходе любого из узлов, соответствующий срабатыванию защиты, не может существовать при исправной схеме в течение времени, большего максимальной уставки м. д. ступеней. Для этого в защиту введен элемент задержки ДТ9мл выдержкой времени 10 с.

С помощью указанного элемента фиксируются неисправности следующих элементов защиты:

6.2. Неисправность каналов отдельных ступеней защиты и ускорения, приводящая к длительному появлению сигнала о срабатывании на выходе.

Указанная неисправность выявляется тем, что при ее появлении через один из диодов VD11БНН, VD13мл - VD22мл на контролируемых выходах сигнал «О» подается через Д8.3мл на ДТ9мл, по истечении задержки времени которого срабатывает реле сигнализации неисправности KL13мл. Кроме того, сигнал «О» с выхода ДТ9мл подается на входы элементов Д3.1БНН, Д3.1мл - Д3.3мл и Д6.1мл, блокируя работу логики защиты при неисправности.

6.3. Неисправность в одном из измерительных органов PC, приводящая к его срабатыванию, фиксируется подачей с выходов элементов Д2.1мл - Д2.3мл через диод VD12мл сигнала «О» на вход Д8.3мл. При этом через время t > 10 с срабатывает сигнализация, как указано в п. 6.1.

6.4. Неисправность БК, которая привела к длительному вводу б. д. ступеней, фиксируется тем, что с выхода элемента Д7.1мл, являющегося повторителем реле КL12мл БК, через диод VD23мл сигнал «О» поступает на Д8.3мл, а через t > 10 с срабатывает элемент ДТ9мл. Неисправность канала, вводящего м. д. ступени, фиксируется подачей сигнала на элемент Д12.1мл, с выхода которого сигнал «О» через VD24мл попадает на элемент Д8.3мл. В случае, когда после пуска БК в системе развились качания, перешедшие в асинхронный ход и не устранившиеся к моменту возврата БК, она не вернется до их окончания и время замкнутого состояния контакта КL11мл может превышать 10 с. Для исключения ложного действия сигнализации в этом режиме к другому входу элемента Д12.1мл при асинхронном ходе подводится сигнал «О» с ДТ7мл. На выходе Д12.1мл появляется сигнал «I» и устройство сигнализации не работает.

Приложение 4

ПРОВЕРКА ЛОГИЧЕСКИХ СИГНАЛОВ В КОНТРОЛЬНЫХ ТОЧКАХ МОДУЛЕЙ

Таблица проверки логических сигналов в контрольных точках модулей приведена для справок и предназначена для облегчения диагностирования поврежденных элементов при возникновении неисправности в логической части схемы защиты (табл. 22). Измерения производить прибором с Rвн около 20 кОм/В (например Ц4317) относительно О1 или О2.

Таблица 22

Модуль

Контрольные точки

Наименование цепи

Логический сигнал (напряжение) в контрольных точках в режиме

ожидания

срабатывания

МЛ-701

XS1:11

Пуск м. д. ступеней

0

1

XS1:12

Пуск б. д. ступеней

0

1

XS2:1

Выход Д8.1

1

0

XS2:2

Выход Д8.3

0

1

XS2:3

Выход ДТ1

1

0

XS2:4

Выход ДТ5.1

1

0

XS2:5

Выход ДТ4

1

0

XS2:6

Выход ДТ2

1

0

XS2:7

Выход Д7.4

1

0

XS2:8

Выход ДТ3

1

0

XS2:9

Выход Д7.3

1

0

XS2:10

Выход Д7.1

1

0

XS2:11

Выход Д12.2

1

0

XS2:12

Выход Д11.2

1

0

XS2:13

Выход ДТ8

1

0

XS2:14

Выход ДТ5

1

0

XS2:15

Выход ДТ6

1

0

XS3:1

Выход Д1.1

0

1

XS3:2

Выход Д1.2

0

1

XS3:3

Выход Д1.3

0

1

XS3:4

Выход Д4.2

0

1

XS3:5

Вход ДТ1

0

1

XS3:6

Вход ДТ2

0

1

XS3:7

Вход ДТ3

0

1

XS3:8

Вход ДТ5

0

1

XS3:9

Вход ДТ6

0

1

XS3:10

Вход ДТ7

1

0

XS3:11

Вход ДТ8

0

1

XS3:12

Выход ДТ12.1

1

0

XS3:13

Выход ДТ9

1

0

XS3:14

Эмиттер Т1

0

1

XS3:15

Выход Д8.2

1

0

МБ-803

XS:7

Выход грубого органа

1

0

XS:12

Выход чувствительного органа

1

0

МБ-304

XS:8

Выход Д2.1

1

0

XS:9

Выход Д1.3

1

0

XS:10

Выход Д1.4

1

0

XS:12

Выход Д3.2

0

1

XS:13

Выход ДТ

1

0

МУ-011

XS:6

Обмотка KL3

-24 В

-24 B

XS:8

Обмотка KL3

-24 В

0

XS:7

Проверка VD10

-24 В

0

XS:11

Проверка КL2.1

-24 В

0

XS:12

Проверка KL4

-24 В

-24 В

XS:14

Проверка KL4

-24 В

0

Примечания: 1. Для модулей МР-711, МР-712, МР-713 значения напряжений в контрольных точках приведены в соответствующих разделах по их проверке. 2. Значения напряжений выводов элементов схемы указаны условно как логический «0» или логическая «1», при этом за логический «0» принимается напряжение в диапазоне 0 - 2,0 В: за логическую «1» - напряжение в диапазоне 12 - 15 В.

Приложение 5

УКАЗАНИЯ ПЕРСОНАЛУ РЗА ПО ПРОИЗВОДСТВУ РЕМОНТНЫХ РАБОТ НА ПЕЧАТНЫХ ПЛАТАХ

При необходимости производства ремонтных работ на печатных платах и, в частности, замены интегральных микросхем (ИМС) и других полупроводниковых элементов следует руководствоваться следующими указаниями:

1. Во избежание повреждения микросхем от статического электричества поверхность стола, на котором производятся работы, должна быть покрыта металлическим листом, который заземляется через резистор сопротивлением 1 Мом. Лист изготавливается из нержавеющей стали или латуни. Оборудование, оснастка и инструмент, необходимые для работы с ИМС, не имеющие цепей питания от сети, должны подключаться к заземляющему зажиму через резистор сопротивлением 1 МОм или устанавливаться на металлическом листе. Оператор перед началом работы должен надевать антистатический браслет (или кольцо), подключенный к заземляющей шине через резистор 1 МОм посредством гибкого изолированного проводника. Жало паяльника должно быть заземлено. В случае отсутствия заземления жала паяльника при пайке ИМС допускается пользоваться паяльником, включенным через понижающий трансформатор, имеющий электростатический экран между обмотками с заземлением одного вывода вторичной обмотки.

2. Пайку ИМС следует производить электропаяльником напряжением не более 42 В и мощностью не более 40 Вт. Паяльник подключается через разделительный трансформатор. Применение электропаяльника напряжением 220, 127 В категорически запрещается. Пайку осуществлять припоем ПОС-60, ПОСК-50 или ПОСВ-33. Пайку выполнять кратковременным однократным прикосновением жала паяльника к контактной площадке и выступающему концу вывода со стороны, противоположной стороне установки навестных элементов и штырьковых микросхем. Продолжительность пайки не должна превышать 5 с. Пайку производить с обязательным применением теплоотвода между жалом паяльника и корпусом элемента. В качестве теплоотводов допускается использовать пинцеты, плоскогубцы и т.д.

3. При отслоении печатного проводника поврежденный печатный проводник следует дублировать внешним проводником. Дублирующий проводник допускается располагать с обеих сторон платы; проводник припаивается только к контактной площадке. При отслоении печатного проводника по всей длине или на длине более 40 % его протяженности поврежденный печатный проводник удалить. Сечение внешнего проводника должно быть 0,2 - 0,35 мм2. Допускается применять проволоки ММ-0,5 в изоляционной трубке.

4. При нарушении металлизации монтажного отверстия без повреждения контактной площадки в монтажное отверстие впаять проволоку ММ-0,9 длиной 5 - 8 мм или специальный пистон с последующей развальцовкой и пайкой.

5. При нарушении контактной площадки допускается установка лепестка с развальцовкой и последующей пайкой.

6. Замену элементов, установленных на печатной плате, производить следующим образом:

- откусить бокорезами выводы элемента со стороны его установки на высоте 1,5 - 2 мм от поверхности платы;

- удалить осторожно скальпелем лак с контактных площадок;

- удалить расплавлением припоя в монтажном отверстии поочередно выводы элемента из отверстия с помощью пинцета со стороны, противоположной установке навесных элементов; удалить при этом электропаяльником излишки припоя из монтажного отверстия;

- проверить металлизацию монтажных отверстий и контактных площадок на отсутствие повреждений;

- установить новый элемент и припаять его согласно п. 2. При установке микросхемы первыми припаять выводы цепей питания. Не допускать затекания припоя под корпус микросхемы. При пайке следует использовать твердую канифоль или жидкий флюс, для приготовления которого толченую канифоль заливают двойным количеством этилового (винного) спирта;

- промыть этиловым (винным) спиртом место пайки после установки и запайки нового (исправного) элемента, просушить и покрыть лаком УР-231 или ЭП-730.

Сокращения и условные обозначения

МР МБ, МУ - модули реле сопротивления, блокировки, управления.

Е - схемное обозначение модуля в кассете.

БП - блок питания.

IРС, IIРС, IIIРС - реле сопротивления соответственно I, II, III ступеней.

БК - блокировка при качаниях.

ПОБ - пусковой орган блокировки при качаниях.

БНН - блокировка при неисправностях цепей переменного напряжения.

СУ - оперативное ускорение.

ИО - измерительный орган.

Б. д. ступень - быстродействующая ступень.

М. д. ступень - медленнодействующая ступень.

ВЧ-1 (ВЧ-2, ВЧ-3, ВЧ-4) - высокочастотный сигнал, соответственно № 1 (2, 3, 4).

МС - миллисекундомер.

ФИН - формирователь импульсов несовпадения.

ФТОП - фильтр тока обратной последовательности.

Uнб - напряжение небаланса.



СОДЕРЖАНИЕ

1. Общая часть. 1

2. Меры безопасности. 2

3. Подготовительные работы.. 2

4. Внешний осмотр панели. 4

5. Проверка сопротивления изоляции панели. 5

6. Испытание изоляции панели. 6

7. Проверка блока питания. 6

8. Проверка и настройка реле сопротивления i ступени, модули МР-711. 8

9. Проверка и настройка реле сопротивления II ступени, модули МР-712 и III ступени, модули МР-713. 13

10. Проверка и настройка пускового органа блокировки при качаниях, модуль МБ-803. 15

11. Проверка и настройка схемы блокировки при неисправностях цепей переменного напряжения, модуль МБ-304. 17

12. Проверка модуля реле-повторителей МВ-701, блока приемных реле МВ-702, модулей управления МУ-011 и модуля проверки МК-701. 18

13. Проверка и настройка логических цепей модуля БНН МБ-304 и модуля логики МЛ-701. 19

14. Комплексная проверка защиты.. 29

15. Проверка защиты рабочим током и напряжением.. 32

16. Подготовка защиты к включению.. 34

17. Указания по техническому обслуживанию защиты.. 34

Приложение 1. Особенности проверки защиты ДЗ-751. 39

Приложение 2. Средства измерений и инструменты для технического обслуживания защиты ПДЭ 2001. 39

Приложение 3. Краткое описание дистанционной защиты ПДЭ 2001. 40

Приложение 4. Проверка логических сигналов в контрольных точках модулей. 47

Приложение 5. Указания персоналу РЗА по производству ремонтных работ на печатных платах. 48







© 2013 Ёшкин Кот :-)
