РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ И РАЗВИТИЯ

МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
ТЕМПЕРАТУРЫ СВЕЖЕГО ПАРА ЗА КОТЛОМ
И ПЕРЕД СТОПОРНЫМИ КЛАПАНАМИ ТУРБИНЫ
НА ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЯХ

РД 153-34.1-11.319-2001









Разработано Открытым акционерным обществом «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Исполнители В.И. ОСИПОВА, Л.В. СОЛОВЬЕВА

Аттестовано Центром стандартизации, метрологии, сертификации и лицензирования Открытого акционерного общества «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Свидетельство об аттестации МВИ от 13.03.2001 г.

Утверждено Департаментом научно-технической политики и развития РАО «ЕЭС России» 21.03.2001 г.

Первый заместитель начальника А.П. ЛИВИНСКИЙ



Срок первой проверки настоящего РД - 2006 г.,

периодичность проверки - один раз в 5 лет.

Ключевые слова: метод измерений, измерительная система, термоэлектрический преобразователь, погрешность измерений, результат измерений.

Дата введения              2003-03-01

год - месяц - число

1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая Методика выполнения измерений (МВИ) предназначена для применения при организации и проведении измерений с приписанной погрешностью температуры свежего пара за котлом и перед стопорными клапанами турбины (далее - температура свежего пара) на тепловых электростанциях (ТЭС).

Измерительная информация по температуре свежего пара используется при ведении технологического режима и расчетах технико-экономических показателей работы оборудования ТЭС.

Термины и определения приведены в приложении А.

С выходом настоящей Методики утрачивает силу «Методика выполнения измерений температуры свежего пара за котлом и перед стопорными клапанами турбины на тепловых электростанциях: МТ 34-70-042-87» (РД 34.11.319). - М.: СПО Союзтехэнерго, 1987.

2 УСЛОВИЯ ИЗМЕРЕНИЙ

Измерение температуры свежего пара осуществляется измерительными системами, составные элементы которых находятся в различных внешних условиях.

Основной величиной, влияющей на измерительную систему температуры свежего пара, является температура окружающей среды.

Диапазон изменения температуры окружающей среды указан в таблице 1.

Таблица 1

Элементы измерительной системы

Диапазон изменения температуры окружающей среды, °С

Термоэлектрический преобразователь

5 - 60

Линия связи

5 - 60

Вторичный измерительный прибор

15 - 30

Агрегатные средства (АС) измерительной информационной системы (ИИС)

15 - 25

3 ХАРАКТЕРИСТИКИ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

3.1 В качестве характеристики погрешности измерений температуры свежего пара в соответствии с МИ 1317-86 [7] принимается предел относительной (абсолютной) погрешности измерений.

3.2 Настоящая Методика обеспечивает измерение температуры свежего пара со значениями пределов относительной (абсолютной) погрешности измерений, приведенными в таблице 2.

Таблица 2

Измерительные системы

Пределы относительной (абсолютной) погрешности измерений температуры свежего пара, ± % (°С)

текущей

среднесуточной

Измерительные системы с регистрирующими приборами

1,1 (6,2)

1,4 (7,8)

Измерительные информационные системы

1,1 (6,2)

0,89 (5,0)

4 МЕТОД ИЗМЕРЕНИЙ И СТРУКТУРА ИЗМЕРИТЕЛЬНЫХ СИСТЕМ

4.1 Номинальные значения температуры свежего пара в соответствии с ГОСТ 3619-89 (СТ СЭВ 3034-81) [2] находятся в диапазоне от 540 до 565 °С.

4.2 Место и форма представления и использования информации определяются согласно РД 34.35.101-88 [6].

4.3 Измерения температуры свежего пара производятся контактным методом.

В качестве первичных измерительных преобразователей применяются термоэлектрические преобразователи типа ТХА. В качестве измерительных показывающих и регистрирующих приборов применяются автоматические потенциометры типа КСП, а также АС, входящие в состав ИИС.

4.4 Структурные схемы измерительных систем температуры свежего пара с применением различных средств измерений (СИ) приведены на рисунках 1 и 2.

1 - первичный измерительный преобразователь температуры; 2 - вторичный измерительный регистрирующий прибор; 1а - удлиняющие провода

Рисунок 1 - Структурная схема измерительной системы с регистрирующими приборами

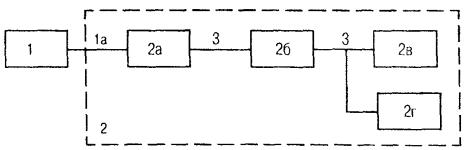

1 - первичный измерительный преобразователь температуры; 1а - удлиняющие провода; 2 - агрегатные средства ИИС; 2а - устройство связи с объектом; 2б - центральный процессор; 2в - средство представления информации; 2г - регистрирующее устройство; 3 - линия связи

Рисунок 2 - Структурная схема ИИС

4.5 Средства измерений, применяемые в измерительных системах температуры свежего пара, приведены в приложении Б.

5 ПОДГОТОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

5.1 Средства измерений, применяемые для измерений температуры свежего пара, должны иметь действующее калибровочное клеймо или сертификат о калибровке.

5.2 Монтаж термоэлектрических преобразователей на технологическом оборудовании должен производиться согласно СНиП III.05.07-85 [12].

5.3 Для соединения термоэлектрических преобразователей с измерительными приборами используются удлиняющие термоэлектродные провода.

5.4 При вводе в эксплуатацию и после ремонта измерительной системы или отдельных ее элементов производится внешний осмотр и проверяется правильность функционирования всех элементов измерительной системы в соответствии с техническими описаниями и инструкциями по эксплуатации этих элементов.

5.5 Измерение температуры свежего пара выполняется в соответствии с руководством по эксплуатации СИ, входящих в измерительную систему температуры свежего пара.

5.6 Чувствительный элемент термоэлектрического преобразователя должен находиться в середине сечения паропровода.

5.7. Диапазон измерения измерительного прибора должен выбираться так, чтобы номинальное значение температуры свежего пара находилось в последней трети шкалы. В качестве измерительного прибора для измерения температуры свежего пара рекомендуется использовать прибор со шкалой от 200 до 600 °С.

6 ОБРАБОТКА И ВЫЧИСЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

6.1 Определение значений температуры свежего пара при применении регистрирующих приборов производится таким образом:

6.1.1 Текущее значение температуры свежего пара определяется по показаниям измерительного прибора.

6.1.2 Среднесуточное значение температуры пара ti (°С) за i-е сутки определяется путем обработки суточных диаграмм регистрирующих приборов планиметрами по формуле

                                                       (1)

где tN - нормирующее значение температуры пара, °С;

 - показания полярного планиметра, см2;

lt - длина ленты с записью значения температуры пара, cм;

lш - длина шкалы регистрирующего прибора, см.

6.2 Определение значений температуры свежего пара при применении ИИС производится следующим образом:

6.2.1 Текущее значение температуры свежего пара определяется при опросе измерительной системы с периодом не более 15 с.

6.2.2 Среднесуточное значение температуры свежего пара ti ИИС (°С) рассчитывается по формуле

ti ИИС =                                                           (2)

где т - число циклов опроса датчика температуры за интервал усреднения;

tj - значение температуры в j-м цикле опроса, °С.

6.2.3 Среднее значение температуры свежего пара по паропроводам tср (°С) определяется по формуле

                                                           (3)

где k - число паропроводов;

g = 1, 2, ..., k;

tg - температура пара в g-м паропроводе за интервал усреднения, °С.

6.2.4 Обработка результатов измерений и представление измерительной информации по температуре свежего пара производятся АС ИИС автоматически.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

7.1 Результаты измерений температуры свежего пара должны быть оформлены следующим образом:

7.1.1 При применении регистрирующих приборов:

- носитель измерительной информации по температуре свежего пара - лента (диаграмма) регистрирующих приборов;

- результаты измерений температуры свежего пара представляются в виде выходных форм на бумажном носителе.

7.1.2 При применении ИИС:

- носителем измерительной информации по температуре свежего пара, результатам обработки данных и расчету погрешности измерений является электронная память АС ИИС;

- результаты обработки измерительной информации индицируются на средствах представления информации и представляются в виде выходных форм на бумажном носителе.

8 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

Подготовка измерительных систем температуры свежего пара к эксплуатации осуществляется электрослесарем-прибористом с квалификацией не ниже 4-го разряда, а обслуживание - дежурным электрослесарем-прибористом.

Обработка диаграмм регистрирующих приборов осуществляется техником, а вычисление результатов измерений - инженером ПТО.

9 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

При эксплуатации измерительной системы температуры свежего пара необходимо соблюдать требования РД 34.03.201-97 [9] и РД 153-34.0-03.150-00 [10].

Приложение А

(справочное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термин

Определение

Документ

Измерительный прибор

Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.

Примечание - По способу индикации значений измеряемой величины измерительные приборы разделяют на показывающие и регистрирующие

РМГ 29-99 [13], п. 6.11

Первичный измерительный преобразователь

Измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы)

РМГ 29-99 [13], п. 6.18

Измерительный преобразователь

Техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи

РМГ 29-99 [13], п. 6.17

Измерительная система

Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерения одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях.

Примечание - В зависимости от назначения измерительные системы разделяют на измерительные информационные, измерительные контролирующие, измерительные управляющие системы и др.

РМГ 29-99 [13], п. 6.14

Агрегатное средство измерений

Техническое средство или конструктивно законченная совокупность технических средств с нормируемыми метрологическими характеристиками и всеми необходимыми видами совместимости в составе измерительной информационной системы

ГОСТ 223 15-77 [14], пп. 1.2 и 3.9

Методика выполнения измерений

Установленная совокупность операций и правил при измерении, выполнение которых обеспечивает получение результатов измерений с гарантированной точностью в соответствии с принятым методом

РМГ 29-99 [13], п. 7.11

Аттестация МВИ

Процедура установления и подтверждения соответствия МВИ предъявленным к ней метрологическим требованиям

ГОСТ Р 8.563-96 [1], п. 3.1

Приписанная характеристика погрешности измерений

Характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики

ГОСТ Р 8.563-96 [1], п. 3.5

Приложение Б

(рекомендуемое)

СРЕДСТВА ИЗМЕРЕНИЙ ТЕМПЕРАТУРЫ СВЕЖЕГО ПАРА

Наименование и тип СИ

Предел основной допускаемой приведенной погрешности, ± %

Организация-изготовитель

Измерительные системы с регистрирующими приборами

Термоэлектрические преобразователи ТХА типа К

Класс допуска 2

Завод «Электротермометрия» (г. Луцк)

Автоматический потенциометр КСП4, шкала от 200 до 600 °С

0,25 (по показаниям) 0,5 (по регистрации)

ЗАО «Манометр» (г. Москва)

Планиметр полярный ПП-М

0,5

Кооператив «Темп» при ПО «Львовприбор» (г. Львов)

Провода термоэлектродные ТУ16.К19-04-91

-

Завод «Уралкабель» (г. Екатеринбург)

Измерительные информационные системы

Термоэлектрические преобразователи ТХА типа К

Класс допуска 2

Завод «Электротермометрия» (г. Луцк)

Провода термоэлектродные ТУ 16.К19-04-91

-

Завод «Уралкабель» (г. Екатеринбург)

Агрегатные средства измерений ИИС

0,3 (канал)

-

Примечание - Допускается применение других СИ с основными допускаемыми приведенными погрешностями, не превышающими указанных в таблице.

Список использованной литературы

1. ГОСТ Р 8.563-96. Методики выполнения измерений.

2. ГОСТ 3619-89 (СТ СЭВ 3034-81). Котлы паровые стационарные. Типы и основные параметры.

3. ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения.

4. ГОСТ Р 50431-92 (МЭК 584-77). Термопары. Часть 1. Номинальные статические характеристики преобразования.

5. РД 34.11.303-97. Методические указания. Разработка и аттестация методик выполнения измерений, используемых на энергопредприятиях для контроля технологических параметров, не подлежащих государственному метрологическому надзору. Организация и порядок проведения. - М.: СПО ОРГРЭС, 1999.

6. РД 34.35.101-88. Методические указания по объему технологических измерений, сигнализации и автоматического регулирования на тепловых электростанциях. - М.: СПО Союзтехэнерго, 1988.

Дополнение к РД 34.35.101-88. - М.: СПО ОРГРЭС, 1996.

Изменение № 1 к РД 34.35.101-88. - М.: СПО ОРГРЭС, 1999.

7. МИ 1317-86. Методические указания. Государственная система обеспечения единства измерений. Результаты и характеристики погрешности измерений. Форма представления.

Способы использования при испытаниях образцов продукции и контроле их параметров.

8. МИ 2377-96. Рекомендация. ГСИ. Разработка и аттестация методик выполнения измерений.

9. РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. - М.: ЭНАС, 1997.

10. РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. - М.: ЭНАС, 2001.

11. Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС. - Екатеринбург: Уралтехэнерго, 1995.

12. СНиП 3.05.07-85. Системы автоматизации.

13. РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.

14. ГОСТ 22315-77. Средства агрегатные информационно-измерительных систем, Общие положения.

СОДЕРЖАНИЕ

1 Назначение и область применения. 2

2 Условия измерений. 2

3 Характеристики погрешности измерений. 2

4 Метод измерений и структура измерительных систем.. 2

5 Подготовка и выполнение измерений. 3

6 Обработка и вычисление результатов измерений. 4

7 Оформление результатов измерений. 4

8 Требования к квалификации персонала. 5

9 Требования техники безопасности. 5

Приложение А. Термины и определения. 5

Приложение Б. Средства измерений температуры свежего пара. 6

Список использованной литературы.. 6
