РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ И РАЗВИТИЯ

МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
ДАВЛЕНИЯ СВЕЖЕГО ПАРА ЗА КОТЛОМ
И ПЕРЕД СТОПОРНЫМИ
КЛАПАНАМИ ТУРБИНЫ
НА ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЯХ

РД 153-34.1-11.318-2000









Разработано Открытым акционерным обществом «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Исполнители А.Г. АЖИКИН, В. И. ОСИПОВА, Л.В. СОЛОВЬЕВА

Аттестовано Центром стандартизации, метрологии, сертификации и лицензирования Открытого акционерного общества «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Свидетельство об аттестации МВИ от 13.09.2000 г.

Утверждено Департаментом научно-технической политики и развития РАО «ЕЭС России» 04.10.2000 г.

Первый заместитель начальника Л.П. БЕРСЕНЕВ



Срок первой проверки настоящего РД - 2006 г.,

периодичность проверки - один раз в 5 лет.

Ключевые слова: отборное устройство, преобразователь давления, измерительная система, погрешность измерений, результат измерений.



Дата введения 2003 - 03 - 01

год - месяц - число

1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая Методика выполнения измерений (МВИ) предназначена для использования при организации и проведении измерений с приписанной погрешностью давления свежего пара за котлом и перед стопорными клапанами турбины (далее - давления свежего пара) на тепловых электростанциях (ТЭС).

Измерительная информация по избыточному давлению свежего пара используется при ведении технологического режима, по абсолютному давлению - при расчетах технико-экономических показателей работы оборудования ТЭС.

Термины и определения приведены в приложении А.

С выходом настоящей Методики утрачивает силу «Методика выполнения измерений давления свежего пара за котлом и перед стопорными клапанами турбины на тепловых электростанциях: МТ 34-70-041-87» (РД 34.11.318). - М.: СПО Союзтехэнерго, 1987.

2 УСЛОВИЯ ИЗМЕРЕНИЙ

2.1 Измерение избыточного давления свежего пара осуществляется измерительными системами, составные элементы которых находятся в различных внешних условиях.

2.2 Основной величиной, влияющей на измерительную систему избыточного давления свежего пара, является температура окружающей среды.

Диапазон изменения температуры окружающей среды указан в таблице 1.

Таблица 1

Элементы измерительной системы

Диапазон изменения температуры окружающей среды, °С

Измерительный преобразователь давления

5 - 40

Линия связи

5 - 60

Вторичный измерительный прибор

15 - 30

Агрегатные средства (АС) измерительной информационной системы (ИИС)

15 - 25

3 ХАРАКТЕРИСТИКИ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

3.1 В качестве характеристик погрешности измерений избыточного (абсолютного) давления свежего пара согласно МИ 1317-86 [5] принимаются пределы относительной погрешности измерений.

3.2 Настоящая Методика обеспечивает измерение избыточного (абсолютного) давления свежего пара со значениями пределов относительной погрешности измерений, приведенными в таблице 2.

Таблица 2

Измерительные системы

Пределы относительной погрешности измерений текущего значения избыточного давления свежего пара, ± %

Пределы относительной погрешности измерений среднесуточного значения избыточного (абсолютного) давления свежего пара, ± %

1. Измерительные системы с регистрирующими приборами

1,6

2,2 (2,3)

2. Измерительные информационные системы

1,5

1,3 (1,6)

3.3 Для нестационарного режима работы оборудования значения погрешности измерений не устанавливаются.

4 МЕТОД ИЗМЕРЕНИЙ И СТРУКТУРА ИЗМЕРИТЕЛЬНЫХ СИСТЕМ

4.1 Номинальное абсолютное давление свежего пара за котлом 25,0 МПа (255 кгс/см2), перед стопорными клапанами турбины 23,5 МПа (240 кгс/см2), предельное отклонение давления свежего пара ±0,49 МПа (±5 кгс/см2) по ГОСТ 3618-82 [13] и ГОСТ 3619-89 [11].

4.2 При подводе свежего пара к турбине несколькими паропроводами (потоками) измерение избыточного давления свежего пара производится на каждом из трубопроводов.

4.3 Место и форма представления и использования информации определяются согласно РД 34.35.101-88 [4].

4.4 При выполнении измерений давления свежего пара применяется метод непосредственного измерения избыточного давления.

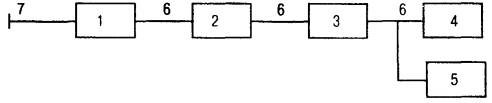

4.5 Структурные схемы измерительных систем избыточного давления свежего пара с применением различных средств измерений (СИ) приведены на рисунках 1 и 2.

1 - первичный измерительный преобразователь давления; 2 - вторичный измерительный регистрирующий прибор давления; 3 - линия связи; 4 - трубные проводки (импульсные линии)

Рисунок 1 - Структурная схема измерительной системы с регистрирующими приборами (избыточного давления свежего пара)

1 - первичный измерительный преобразователь давления; 2 - устройство связи с объектом; 3 - центральный процессор; 4 - средство представления информации; 5 - регистрирующее устройство; 6 - линии связи; 7 - трубные проводки (импульсные линии)

Рисунок 2 - Структурная схема ИИС (избыточного давления свежего пара)

4.6 Средства измерений, применяемые в измерительных системах давления свежего пара, приведены в приложении Б.

5 ПОДГОТОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

5.1 Средства измерений, применяемые для измерения давления свежего пара, должны иметь действующее калибровочное клеймо или сертификат о калибровке.

5.2 Отборные устройства избыточного давления свежего пара (конструкция, технические требования, технология монтажа и др.) должны соответствовать требованиям, приведенным в ОСТ 108.321.18...22-82 [14] и СНиП III.05.07-85 [10].

При организации измерений избыточного давления свежего пара за котлом и перед стопорными клапанами турбины следует соблюдать следующие требования:

- отборное устройство избыточного давления свежего пара за котлом устанавливается на прямолинейном участке паропровода на выходе из котла после паросборной камеры до расходомерной шайбы;

- отборное устройство избыточного давления свежего пара перед стопорными клапанами турбины устанавливается на прямолинейном участке паропровода на расстоянии не менее 200 мм от стопорного клапана;

- отборное устройство для измерения избыточного давления свежего пара за котлом и перед стопорными клапанами турбины на горизонтальных и наклонных паропроводах располагаются сбоку (перпендикулярно вертикальной оси паропровода);

- при установке первичного измерительного преобразователя ниже места отбора избыточного давления соединительную (импульсную) линию следует прокладывать вертикально или с уклоном не менее 1:10 в сторону этого преобразователя;

- погрешность измерений, обусловленная высотой столба жидкости в соединительной линии от места отбора давления до места установки первичного измерительного преобразователя, является систематической и исключается путем введения поправок к показаниям средств представления информации. Значение давления, обусловленное высотой столба жидкости в соединительной линии, определяется по формуле

рст = h g ρ,                                                              (1)

где рст - давление столба жидкости, Па;

h - высота столба жидкости, м;

g - местное ускорение свободного падения, м/с2;

ρ - плотность жидкости в импульсной линии, кг/м3.

5.3 Перед вводом в эксплуатацию и после ремонта измерительной системы давления свежего пара или отдельных ее элементов производится внешний осмотр и проверяется правильность функционирования всех элементов измерительной системы.

5.4 При выполнении измерений давления свежего пара должны быть выполнены операции, предусмотренные техническими описаниями и инструкциями по эксплуатации СИ, входящих в измерительную систему давления.

5.5 Диапазон измерения измерительного прибора должен выбираться так, чтобы номинальное значение избыточного давления свежего пара находилось в последней трети шкалы.

6 ОБРАБОТКА И ВЫЧИСЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

6.1 Определение значений давления свежего пара при применении регистрирующих приборов производится таким образом:

6.1.1 Текущее значение избыточного давления свежего пара определяется по показаниям измерительного прибора.

6.1.2 Среднесуточное значение избыточного давления свежего пара рi (МПа) за i-е сутки определяется путем обработки суточных диаграмм регистрирующих приборов планиметрами по формуле

                                                          (2)

где рN - нормирующее значение избыточного давления свежего пара, МПа (кгс/см2);

 - показания полярного планиметра, см2;

lp - длина ленты с записью значения избыточного давления свежего пара, см;

lш - длина шкалы регистрирующего прибора, см.

6.1.3 Среднесуточное значение абсолютного давления ра cp (МПа) свежего пара рассчитывается с учетом показаний барометра по формуле

ра cp = рi + рб,                                                           (3)

где рб - барометрическое давление, МПа.

6.2 Определение значений давления свежего пара при применении ИИС производится следующим образом:

6.2.1 Текущее значение избыточного давления определяется при опросе измерительной системы с периодом не более 15 с.

6.2.2 Среднесуточное значение избыточного давления ри ср (МПа) свежего пара определяется по формуле

                                                       (4)

где т - число циклов опроса датчика избыточного давления в течение суток;

рj - текущее значение избыточного давления свежего пара в j-м цикле опроса, МПа.

6.2.3 Среднесуточное значение абсолютного давления свежего пара рассчитывается с учетом показаний барометра по формулам (3) и (4).

6.3 Обработка результатов измерений и представление измерительной информации по избыточному давлению свежего пара производятся АС ИИС автоматически.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

7.1 Результаты измерений давления свежего пара должны быть оформлены следующим образом:

7.1.1 При применении регистрирующих приборов:

- носитель измерительной информации по избыточному давлению свежего пара - лента (диаграмма) регистрирующих приборов;

- результаты измерений избыточного давления свежего пара представляются в виде выходных форм на бумажном носителе.

7.1.2 При применении ИИС:

- носителем измерительной информации по значениям избыточного давления пара, результатам обработки данных и расчету погрешности измерения является электронная память АС ИИС;

- результаты обработки измерительной информации индицируются на средствах представления информации и представляются в виде выходных форм на бумажном носителе.

8 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

Подготовка измерительных систем давления свежего пара к эксплуатации осуществляется электрослесарем-прибористом с квалификацией не ниже 4-го разряда, а обслуживание - дежурным электрослесарем-прибористом.

Обработка диаграмм регистрирующих приборов осуществляется техником, а вычисление результатов измерений - инженером ПТО.

9 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

При эксплуатации измерительной системы давления свежего пара необходимо соблюдать требования РД 34.03.201-97 [7] и РД 153-34.0-03.150-00 [8].

Приложение А

(справочное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термин

Определение

Документ

Измерительный прибор

Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.

Примечание - По способу индикации значений измеряемой величины измерительные приборы разделяют на показывающие и регистрирующие

РМГ 29-99 [15], п. 6.11

Первичный измерительный преобразователь

Измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы)

РМГ 29-99 [15], п. 6.18

Измерительный преобразователь

Техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи

РМГ 29-99 [15], п. 6.17

Измерительная система

Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях.

Примечание - В зависимости от назначения измерительные системы разделяют на измерительные информационные, измерительные контролирующие, измерительные управляющие системы и др.

РМГ 29-99 [15], п. 6.14

Агрегатное средство измерений

Техническое средство или конструктивно законченная совокупность технических средств с нормируемыми метрологическими характеристиками и всеми необходимыми видами совместимости в составе измерительной информационной системы

ГОСТ 22315-77 [16], пп. 1.2 и 3.9

Методика выполнения измерений

Установленная совокупность операций и правил при измерении, выполнение которых обеспечивает получение результатов измерений с гарантированной точностью в соответствии с принятым методом

РМГ 29-99 [15], п. 7.11

Аттестация МВИ

Процедура установления и подтверждения соответствия МВИ предъявленным к ней метрологическим требованиям

ГОСТ Р 8.563-96 [1], п. 3.1

Приписанная характеристика погрешности измерений

Характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики

ГОСТ Р 8.563-96 [1], п. 3.5

Приложение Б

(справочное)

СРЕДСТВА ИЗМЕРЕНИЙ ДАВЛЕНИЯ СВЕЖЕГО ПАРА

Наименование и тип СИ

Предел основной допускаемой приведенной погрешности, ± %

Организация-изготовитель

Измерительные системы с регистрирующими приборами

Измерительный преобразователь избыточного давления «Сапфир-22М-ДИ»

0,5

ЗАО «Манометр» (г. Москва)

Автоматический показывающий и регистрирующий миллиамперметр типа КСУ2 с унифицированным входным сигналом 0 - 5 мА, 0 - 20 мА, 4 - 20 мА, шкала от 0 до 39 МПа

0,5 (по показаниям)

1,0 (по регистрации)

Завод «Электроавтоматика» (г. Йошкар-Ола)

Барометр-анероид метеорологический БАММ-1

Основная погрешность ±200 Па

Завод «Гидрометприбор» (г. Сафоново Смоленской обл.)

Измерительные информационные системы

Измерительный преобразователь избыточного давления «Сапфир-22М-ДИ»

0,5

ЗАО «Манометр» (г. Москва)

Агрегатные средства измерений ИИС

0,3 (канал)

-

Барометр-анероид метеорологический БАММ-1

Основная погрешность ±200 Па

Завод «Гидрометприбор» (г. Сафоново Смоленской обл.)

Примечание - Допускается применение других СИ с основными допускаемыми приведенными погрешностями, не превышающими указанных в таблице.

Список использованной литературы

1. ГОСТ Р 8.563-96. Методики выполнения измерений.

2. ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения.

3. РД 34.11.303-97. Методические указания. Разработка и аттестация методик выполнения измерений, используемых на энергопредприятиях для контроля технологических параметров, не подлежащих государственному метрологическому надзору. Организация и порядок проведения. - М.: СПО ОРГРЭС, 1999.

4. РД 34.35.101-88. Методические указания по объему технологических измерений, сигнализации и автоматического регулирования на тепловых электростанциях. - М.: СПО Союзтехэнерго, 1988.

Дополнение к РД 34.35.101-88. - М.: СПО ОРГРЭС, 1996.

Изменение № 1 к РД 34.35.101-88. - М.: СПО ОРГРЭС, 1999.

5. МИ 1317-86. Методические указания. Государственная система обеспечения единства измерений. Результаты и характеристики погрешности измерений. Форма представления. Способы использования при испытаниях образцов продукции и контроле их параметров.

6. МИ 2377-96. Рекомендация. ГСИ. Разработка и аттестация методик выполнения измерений.

7. РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. - М.: ЭНАС, 1997.

8. РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок.. - М.: ЭНАС, 2001.

9. Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС. - Екатеринбург: Уралтехэнерго, 1995.

10. СНиП 3.05.07-85. Системы автоматизации.

11. ГОСТ 3619-89 (СТ СЭВ 3034-81). Котлы паровые стационарные. Типы и основные параметры.

12. ГОСТ 3618-82 (СТ СЭВ 3035-81). Турбины паровые стационарные для привода турбогенераторов. Типы и основные параметры.

13. ОСТ 108.321.18...22-82. Отводы гнутые для паропроводов ТЭС.

14. РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.

15. ГОСТ 22315-77. Средства агрегатные информационно-измерительных систем. Общие положения.

СОДЕРЖАНИЕ

1 Назначение и область применения. 2

2 Условия измерений. 2

3 Характеристики погрешности измерений. 2

4 Метод измерений и структура измерительных систем.. 3

5 Подготовка и выполнение измерений. 3

6 Обработка и вычисление результатов измерений. 4

7 Оформление результатов измерений. 5

8 Требования к квалификации персонала. 5

9 Требования техники безопасности. 5

Приложение А. Термины и определения. 5

Приложение Б. Средства измерений давления свежего пара. 6
