СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ



СТАНДАРТ СЭВ

СТ СЭВ 1081-84



ТЕЛЕВИЗИОННЫЕ ПРИЕМНИКИ ЦВЕТНОГО ИЗОБРАЖЕНИЯ

ЛИНИИ ЗАДЕРЖКИ УЛЬТРАЗВУКОВЫЕ
НА 64 μ
s



1986



Постановлением Государственного комитета СССР по стандартам от 30 декабря 1985 г. № 4765 стандарт Совета Экономической Взаимопомощи СТ СЭВ 1081-84 «Телевизионные приемники цветного изображения. Линии задержки ультразвуковые на 64 μS» введен в действие непосредственно в качестве государственного стандарта СССР

в народном хозяйстве СССР

с 01.07.86

в договорно-правовых отношениях по сотрудничеству

с 01.07.86

СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 1081-84



Телевизионные приемники цветного изображения

ЛИНИИ ЗАДЕРЖКИ УЛЬТРАЗВУКОВЫЕ НА 64 μs

Взамен СТ СЭВ 1081-78



Группа Э34



Настоящий стандарт СЭВ распространяется на ультразвуковые линии задержки, предназначенные для задержки сигнала поднесущей цветности в телевизионных приемниках цветного изображения систем СЕКАМ и ПАЛ и устанавливает параметры, технические требования, правила приемки, методы измерения и испытания, условия транспортировки и хранения.

1. ПАРАМЕТРЫ

Линии задержки должны выпускаться в трех исполнениях: I, II и III, параметры которых указаны в табл. 1.

Параметры должны соответствовать значениям, приведенным в табл. 1, при соблюдении следующих условий:

1) температура окружающей среды от 15 до 45 °С;

2) относительной влажности воздуха от 45 до 75 %;

3) атмосферного давления от 86 до 106 kРа.

При других климатических условиях параметры должны быть установлены в стандарте СЭВ на конкретный тип линии задержки.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Требования к конструкции

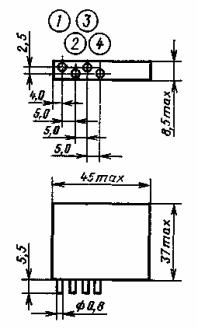

2.1.1. Габаритные и присоединительные размеры для исполнений I и II должны соответствовать указанным на черт. 1.

Габаритные и присоединительные размеры для исполнения III указываются в стандарте СЭВ на конкретный тип линии задержки.

Диаметр выводов, расстояние между выводами и расположение выводов должны соответствовать требованиям, предъявляемым к монтажу печатных плат с шагом основной координатной сетки 2,5 mm.

1, 2 - вход; 3, 4 - выход

Черт. 1

Таблица 1

Параметр

Буквенное обозначение

Значение параметра

Категория испытания

Исполнение

I

Исполнение

II

Исполнение

III

1. Частота, MHz

f0

4,433619



С, П, К

2. Фазовое время задержки при f0 и при tокр.ср = 25 °С, μs

τv

63,943

± 0,03

63,943

± 0,005

63,943

± 0,03

3. Изменение фазового времени задержки по отношению к 25 °С между 5 и 55 °С, μs, не более

Δτv

± 0,02



± 0,02

П, К

-

± 0,005

-

С, П, К

4. Ширина полосы, MHz, не менее

ВзdB

2

С, П, К

4.1. Нижняя граничная частота на уровне минус 3 dB, MHz, не менее

f1

3,3

4.2. Верхняя граничная частота на уровне минус 3 dB, MHz, не менее

f2

5,3

5. Затухание основного сигнала на частоте 4,4 MHz, dB

d0

9 ± 3

6. Уровень ложного сигнала при тройном времени задержки при частоте 4,4 MHz по отношению к U2, dB, не более

D3v

-26

-28*

-26**

-26



7. Уровень прочих ложных сигналов при частоте 4,4 MHz по отношению к U2, dB, не более

d

-35

-30*

-35**

-27



8. Входное напряжение (размах), V, не более

Uein

12

П, К

* Для использования в телевизорах по системе PAL.

** Для использования в телевизорах по системе PAL/SECAM.

Примечание. С - приемо-сдаточные испытания П - периодические испытания; К - квалификационные испытания.

2.1.2. Выводы линий задержки должны обеспечивать возможность их пайки погружением при минимальной температуре (235 ± 5) °С, при глубине погружения, равной длине выводов минус 1,5 mm. Продолжительность пайки - не более 2,5 s.

2.1.3. Линии задержки должны выдерживать воздействие тепла, возникающего при температуре пайки (260 + 5) °С, при глубине погружения, равной длине выводов минус 1,5 mm.

Продолжительность пайки - не более 7 s.

2.1.4. Выводы должны сохранять способность к пайке согласно п. 2.1.2 в течение 18 мес. со дня выпуска линий задержки в условиях хранения и транспортирования - по разд. 5.

2.2. Требования к устойчивости при механических воздействиях

Линии задержки, включая их корпуса и выводы, в не включенном состоянии должны быть прочными и сохранять свои параметры после воздействия на них следующих механических нагрузок:

1) синусоидальной вибрации:

амплитуда 0,15 mm,

частота от 10 до 55 Hz;

2) ударной тряски:

ускорение 147 ms-2 (15 g);

частота ударов от 1 до 2 Hz.

2.3. Требования к устойчивости при климатических воздействиях

2.3.1. Линии задержки должны быть устойчивыми и сохранять значения своих параметров, указанные в табл. 1, после воздействия на них в не включенном состоянии следующих климатических факторов:

1) холода с нижним значением:

минус 25 °С для нормальных условий;

минус 40 °С для жестких условий.

Примечание. Степень жесткости условий устанавливается в СЭВ на конкретный тип линии задержки;

2) сухого тепла 70 °С;

3) влажного тепла (циклический режим);

температура (40 ± 2) °С;

относительная влажность (93 + 3) %;

количество суточных циклов 21.

2.3.2. Линии задержки под электрической нагрузкой должны сохранять свою функцию (работоспособность) при:

1) температуре от 5 до 70 °С;

2) относительной влажности при температуре 20 °С не более 80 %;

3) атмосферном давлении от 86 до 106 kРа.

2.4. Требования к надежности

Интенсивность отказов при испытаниях, продолжительностью 2500 h по СТ СЭВ 2746-80 должны быть λn (р = 0,6) ≤ 1·10-5 h-1. При эксплуатации линий задержки в телевизорах цветного изображения в нормальных климатических условиях при их работе не менее 1000 h в течение 12 мес. интенсивность отказов должна быть λэ ≤ 3·10-7 h-1.

Примечание. Другие значения, не хуже указанных, могут устанавливаться в стандарте СЭВ на конкретный тип линии задержки.

3. ПРАВИЛА ПРИЕМКИ

3.1. Испытания проводят по СТ СЭВ 2744-80. Объем испытаний - по табл. 2.

Таблица 2

Наименование параметров и требований

Пункты

Испытания проводят при

технических требований

Методов испытаний

С - испытаниях ПУД

П - испытаниях

n

Периодичность в месяцах

1. Размеры

2.1.1

4.3.1

1,5

-

-

2. Маркировка

5.1.1 5.1.2

5.1.3

5.1.4

3. Фазовое время задержки

Табл. 1

4.2.2

4. Ширина полосы

4.2.3

5. Затухание основного сигнала

4.2.4

6. Уровень ложных сигналов

7. Изменение фазового времени задержки

4.2.2

8. Нижняя температура

2.3

4.5.1

-

20/1

3

9. Сухое тепло

4.5.2

10. Влажное тепло

4.5.3

11. Паяемость

2.1.2;

2.1.4

4.3.2

12. Стойкость при пайке

2.1.3

4.3.3

-

20/1

3

13. Вибропрочность

2.2

4.4.1







14. Ударопрочность



4.4.2







15. Надежность при испытаниях

2.4

4.6



По СТ СЭВ 2746-80

6 (допустимо 12)

Примечание. ПУД - приемочный уровень дефектности в процентах, n - размер выборки, с - приемочное число.

Измерения по п. 7 при периодических испытаниях проводят только один раз, после испытания по п. 10.

3.2. Приемо-сдаточные испытания проводят на подготовленных к выпуску линиях задержки. Выборку для проведения статистического контроля качества по СТ СЭВ 548-77 комплектуют из партии, объем которой не должен превышать однодневный объем выпуска.

Приемочный уровень дефектности - по табл. 2.

Партия, не выдержавшая приемо-сдаточных испытаний, проверяется повторно на всех образцах.

3.3. Периодические испытания проводят согласно табл. 2.

3.4. Квалификационные испытания проводят в объеме требований разд. 2.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Общие положения

Все испытания, кроме периодических, должны проводиться в нормальных климатических условиях по СТ СЭВ 781-77. Периодические испытания электрических параметров по табл. 1 проводят в соответствии с разд. 1 при предельном значении температуры.

4.2. Измерение электрических параметров

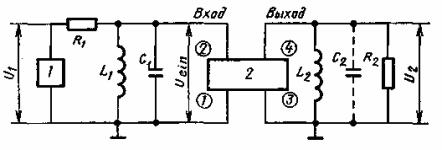

4.2.1. Электрические параметры проверяют по схеме, приведенной на черт. 2.

Значения элементов согласования индуктивности, емкости и сопротивления устанавливаются в стандарте СЭВ на конкретный тип линии задержки.

R1 и R2 - нагрузочные сопротивления для входа и выхода; Lt - индуктивность катушки на входе; C1 - емкость монтажа и постоянного конденсатора на входе; L2 - номинальная индуктивность катушки на выходе; С2 - емкость монтажа на выходе; 1 - генератор высокочастотных сигналов; 2 - линия задержки; U1, U2 - входное и выходное напряжения

Черт. 2

Рекомендуемые значения элементов для линий исполнений I и II приведены в информационном Приложении.

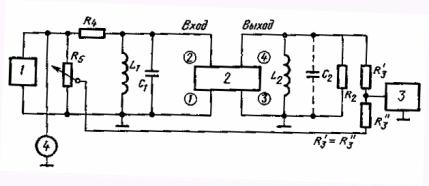

4.2.2. Измерение фазового времени задержки проводят по схеме, приведенной на черт. 3.

R3 ³ R2; R4 + R5 = R1 - по черт. 2; 1 - генератор высокочастотных сигналов; 2 - линия задержки; 3 - осциллограф; 4 - частотомер

Черт. 3

Для определения фазового времени задержки в качестве критерия используют фазовый сдвиг 180° между задержанным и прямым сигналами.

При фазовом времени задержки 63,943 μs возможна установка нуля (с осциллографом в качестве индикатора) при помощи сопротивления R5 на частоте генератора fg = 4,433619 MHz. Нулевое положение (минимум напряжения на осциллографе) возникает в том случае, когда задержанный и прямой сигналы имеют одинаковую амплитуду (возможно установить с помощью R5) и противоположную фазу.

Если установка нуля достигается при другой частоте (например, при fx), то фазовое время задержки (tv) в микросекундах рассчитывают по формуле

                                                              (1)

где fx - частота, MHz;

n = 0, 1, 2, 3...

Линия задержки, соответствующая настоящему стандарту СЭВ, должна иметь величину n = 0. Для проверки величины n = 0 необходимо определить среднее групповое время задержки (tg). Для этого, исходя из измеренной частоты fх, устанавливается соответственно частота f1, на расстоянии 20-го нулевого положения ниже, а частота f2 на расстоянии 20-го нулевого положения выше частоты fх.

Среднее групповое время задержки (tg) в микросекундах рассчитывается по формуле

                                                                  (2)

При n = 0 должно соблюдаться условие

                                                                  (3)

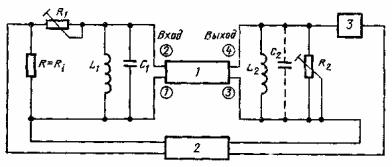

4.2.3. Ширину полосы на уровне минус 3 dB, нижнюю и верхнюю граничные частоты определяют с помощью измерителя амплитудно-частотной характеристики, при этом схема измерения должна соответствовать приведенной на черт. 4.

1 - линия задержки; 2 - измеритель амплитудно-частотной характеристики; 3 - головка измерителя амплитудно-частотной характеристики

Черт. 4

4.2.4. Затухание основного сигнала в децибелах определяют на частоте f = 4,4 MHz при помощи схемы измерения, приведенной на черт. 2, при этом

                                                              (4)

Уровень ложных сигналов d3tv и dntv измеряют по схеме, приведенной на черт. 2.

Измерения проводят с помощью ВЧ-ипульсов с частотой заполнения f = 4,4 MHz, длительностью (10 ± 2) μs и временем следования импульсов не менее 320 μs.

На экране осциллографа, подключенного к выходу измерительной схемы и имеющего на своем входе цепь затухания, появляются смещенные во времени в соответствии с уровнем ложных сигналов импульсы определенной амплитуды. Устанавливая одинаковые значения напряжения для ложных сигналов (3tv, ntv) и для полезного сигнала (tv) при помощи цепи затухания, на последней отсчитывают соответствующее значение уровня ложных сигналов в децибелах.

Примечания:

1. Процесс затухания основного сигнала длительностью до 2,5 μs при измерении ложного сигнала nτ не учитывается.

2. Допускается измерение по пп. 4.2.1, 4.2.2, 4.2.3 и 4.2.4 проводить с использованием других методов измерения, обеспечивающих не меньшую, чем указано, точность измерения параметров.

4.3. Проверка линий задержки на соответствие требованиям к конструкции

4.3.1. Габаритные и присоединительные размеры проверяют с помощью измерительных инструментов, обеспечивающих требуемую чертежом точность.

4.3.2. Способность выводов к пайке проверяют по СТ СЭВ 2730-80 с использованием ванны для пайки.

4.3.3. Испытание на стойкость при пайке проводят по СТ СЭВ 2730-80 с использованием ванны для пайки.

4.4. Проверка на соответствие требованиям к устойчивости при механических воздействиях проводится на линиях после их закрепления на печатной плате методом пайки.

4.4.1. На синусоидальную вибрацию линии задержки проверяют в течение 75 min по СТ СЭВ 3688-82.

4.4.2. При проверке на ударопрочность линию задержки подвергают 4000 ударам длительностью удара 6 ms с ускорением 15 g. Количество ударов делят на три одинаковые части для испытания в трех взаимно перпендикулярных направлениях.

4.5. Проверка на соответствие требованиям к устойчивости при климатических воздействиях

4.5.1. Проверку на воздействие холода проводят в течение 4 h по СТ СЭВ 2727-80 с постепенным снижением температуры.

4.5.2. Проверку на воздействие сухого тепла проводят в течение 4 h по СТ СЭВ 2728-80 с постепенным повышением температуры.

4.5.3. Проверку на воздействие влажного тепла (циклический режим) проводят в течение 21 цикла по методу D1 (12 h - 12 h) пo СТ СЭВ 1456-78.

4.6. Проверка на соответствие требованиям к надежности

4.6.1. Проведение испытаний по СТ СЭВ 2746-80. Объем выборки - по табл. 2.

Нагрузка: (4,43 ± 0,02) MHz; (10,0 + 0,5) V; (45 + 2) °С при длительности нагрузки 2500 h.

4.6.2. Проверку проводят на линиях задержки одного типа, взятых методом случайной выборки и прошедших приемо-сдаточные испытания, в течение 2500 h. Размер выборки - по СТ СЭВ 2746-80.

Электрические параметры, приведенные в табл. 1, измеряют перед испытаниями, во время их проведения (при 500 и 1500 h) и после испытаний.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка

5.1.1. На каждой линии задержки должны быть нанесены:

1) товарный знак (код) предприятия-изготовителя;

2) обозначение типа;

3) дата изготовления (месяц и год).

5.1.2. Маркировка на линиях задержки должна быть разборчивой и прочной.

5.1.3. Полноту и качество маркировки проверяют внешним осмотром.

5.1.4. Прочность маркировки проверяют путем 3-кратной протирки хлопчатобумажной тканью, увлажненной водой, с нажимом около 2,5 N.

5.2. Упаковка

5.2.1. Упаковка линии задержки должна обеспечивать их защиту от механических повреждений при транспортировании, погрузочно-разгрузочных работах и хранении на складах.

5.2.2. На упаковке должны быть указаны:

1) товарный знак (код) предприятия-изготовителя;

2) обозначение типа;

3) число упакованных линий задержки;

4) дата выпуска;

5) знак контроля качества.

5.3. Транспортирование

5.3.1. При транспортировании и хранении изделия не должны подвергаться воздействию агрессивных примесей, которые могут снизить качество изделий.

5.3.2. Линии задержки допускается транспортировать в упаковке предприятия-изготовителя.

Условия транспортирования и хранения при транспортировании должны соответствовать условиям п. 5.4.

При этом температура окружающей среды при транспортировании допускается от минус 20 до 45 °С в течение месяца.

Для жестких условий до минус 40 °С.

Примечание. Степень жесткости, а также максимальная влажность при транспортировании линий задержки устанавливается в стандарте СЭВ на конкретный тип линии задержки.

5.4. Xранение

Линии задержки должны иметь способность сохраняться в течение 3 лет.

Условия хранения:

1) температура окружающей среды: от 5 до 35 °С;

2) относительная влажность: максимальная относительная влажность 80 % при температуре 25 °С.

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ

Рекомендуемые значения параметров элементов для схемы, приведенной на черт. 2, для линий исполнений I и II:

R1 = R2 = 3900; L1 = 4,6 μH; L2 = 8,3 μH; C1 = 120 pF; C2 = 20 pF.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ГДР в Постоянной Комиссии по сотрудничеству в области радиотехнической и электронной промышленности.

2. Тема 18.720.06-83.

3. Стандарт СЭВ утвержден на 56-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Сроки начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

Июль 1987 г.

Июль 1987 г.

ВНР





СРВ





ГДР

Июль 1986 г.

Июль 1986 г.

Республика Куба





МНР





ПНР

Январь 1987 г.

Январь 1987 г.

СРР

-

-

СССР

Июль 1986 г.

Июль 1986 г.

ЧССР

Июль 1986 г.

Январь 1987 г.

5. Срок проверки - 1992 г.
