ГОСТ Р 51317.4.28-2000
(МЭК 61000-4-28-99)

Совместимость технических средств электромагнитная

УСТОЙЧИВОСТЬ К ИЗМЕНЕНИЯМ ЧАСТОТЫ ПИТАЮЩЕГО НАПРЯЖЕНИЯ

Требования и методы испытаний

Дата введения 2002-01-01

1 Область применения

Настоящий стандарт устанавливает требования устойчивости электротехнических, электронных и радиоэлектронных изделий и оборудования (далее в тексте - технические средства) к изменениям частоты питающего напряжения и соответствующие методы испытаний, а также общую основу для оценки устойчивости технических средств (ТС) при изменении частоты питающего напряжения в условиях эксплуатации.

Стандарт распространяется на ТС с номинальным потребляемым током не более 16 А (в одной фазе), подключаемые к низковольтным распределительным электрическим сетям и промышленным электрическим сетям при частоте питающего напряжения 50 Гц.

Стандарт не применяют для ТС, подключаемых к распределительным электрическим сетям переменного тока частотой 400 Гц.

ТС, как правило, устойчивы к незначительным изменениям частоты питающего напряжения. Требования и методы испытаний, установленные в настоящем стандарте, должны применяться только для ТС, восприимчивых к изменениям частоты электропитания вследствие конструктивных особенностей или условий эксплуатации, а также с учетом возможных последствий отказов в функционировании.

Степени жесткости испытаний, учитывающие конкретные условия электромагнитной обстановки при эксплуатации ТС и критерии качества функционирования ТС при испытаниях на помехоустойчивость, должны быть установлены в государственных стандартах на группы ТС и ТС конкретного вида.

Требования настоящего стандарта являются обязательными.

Содержание стандарта МЭК 61000-4-28-99 набрано прямым шрифтом, дополнительные требования к стандарту МЭК 61000-4-28, отражающие потребности экономики страны, - курсивом.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на [1] и следующие стандарты:

ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения

ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 30372-95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения

ГОСТ Р 51317.2.4-2000 (МЭК 61000-2-4-94) Совместимость технических средств электромагнитная. Уровни электромагнитной совместимости для низкочастотных кондуктивных помех в системах электроснабжения промышленных предприятий

ГОСТ Р 51318.22-99 (СИСПР 22-97) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы испытаний

3 Общие положения

ТС могут быть подвержены влиянию изменений частоты в системах электроснабжения. Испытания на помехоустойчивость проводят с целью определения результатов воздействия изменений частоты питающего напряжения на функционирование ТС, которые могут быть восприимчивы к электромагнитным помехам указанного вида. Результаты воздействия на ТС изменения частоты напряжения питания имеют место, как правило, немедленно после изменения частоты.

Частота переменного тока в распределительных системах электроснабжения общего назначения непосредственно связана со скоростью вращения генераторов так же, как и частота переменного тока, получаемого от генераторов, работающих в изолированных системах энергоснабжения. В каждый момент времени частота зависит от динамического равновесия между нагрузкой в сети и мощностью генерирующего оборудования. Следовательно, при изменениях указанного динамического равновесия возникают небольшие изменения частоты. Величина и длительность указанных изменений зависят от характера изменений нагрузки и реакции генерирующего оборудования на изменения нагрузки. Если питание ТС осуществляется от независимого инвертора, частота может быть установлена с помощью системы управления и зафиксирована.

Значение частоты в системах электроснабжения общего назначения при нормальных условиях работы устанавливает энергоснабжающая организация в виде номинального значения частоты (50 Гц) и небольших отклонений, ограничивающих допустимые значения частоты.

Примечание - В соответствии с ГОСТ 13109 нормально допустимые и предельно допустимые значения отклонения частоты от номинального значения в системах энергоснабжения общего назначения не должны превышать ±0,2 и ±0,4 Гц соответственно.

Однако, если система электроснабжения является изолированной, в ней возможны значительно большие изменения частоты и обеспечение устойчивости ТС к изменениям частоты питающего напряжения приобретает большую значимость.

Изменения частоты питающего напряжения могут оказывать влияние на:

- ТС и системы, использующие для синхронизации или отсчета времени частоту переменного тока в сети;

- ТС, конструкция которых содержит пассивные фильтры, настраиваемые на частоту питающего напряжения.

Сведения о причинах и последствиях изменений частоты в системах электроснабжения приведены в приложении А.

4 Определения

В настоящем стандарте применяют термины, установленные в ГОСТ 13109, ГОСТ 30372/ГОСТ Р 50397, а также следующие:

- устойчивость к электромагнитной помехе (помехоустойчивость) - способность ТС сохранять заданное качество функционирования при воздействии на него внешних помех с регламентируемыми значениями параметров в отсутствие дополнительных средств защиты от помех, не относящихся к принципу действия или построения ТС (ГОСТ 30372/ГОСТ Р 50397);

- нарушение функционирования - неспособность ТС выполнять установленную функцию или прекращение выполнения ТС установленной функции;

- низковольтная распределительная электрическая сеть - низковольтная распределительная электрическая сеть энергоснабжающей организации (электрическая сеть общего назначения) или низковольтная электрическая сеть потребителя электрической энергии, предназначенные для питания различных приемников электрической энергии в местах их размещения.

5 Степени жесткости испытаний

Испытания ТС на устойчивость к изменениям частоты питающего напряжения проводят при номинальном напряжении электропитания.

Испытуемое ТС (ИТС) должно вначале функционировать при номинальной частоте электрической сети f₁ и затем подвергаться последовательности изменений частоты в соответствии с рисунком 1.

Степени жесткости испытаний установлены в таблице 1. Относительное изменение частоты (∆f/f₁) указано в процентах от номинальной частоты f₁.

Таблица 1 - Степени жесткости испытаний на устойчивость к изменениям частоты питающего напряжения

В течение переходного интервала времени t_p (рисунок 2) максимальное изменение частоты в течение длительности одного периода должно быть меньше 0,5 % от f₁.

Степени жесткости испытаний 1 и 2 установлены для ТС, применяемых в условиях электромагнитной обстановки классов 1 и 2 по ГОСТ Р 51317.2.4 соответственно (см. приложение Б).

Степени жесткости испытаний 3 и 4 установлены для ТС, применительно к которым нарушение функционирования является критичным при определенных условиях. Степень жесткости испытаний 3 установлена для объединенных распределительных электрических систем, степень жесткости испытаний 4 - для изолированных систем.

При определении характеристик испытательного воздействия, соответствующих степени жесткости испытаний X (см. таблицу 1), жесткость испытаний не должна быть меньше, чем для ТС, подключаемых к низковольтным распределительным электрическим сетям общего назначения.

Примечание - Частота питающего напряжения при испытаниях не должна быть меньше минимальной частоты и больше максимальной частоты питающего напряжения, указанных в стандарте на ТС конкретного вида.

6 Испытательное оборудование

6.1 Характеристики испытательного генератора (ИГ)

В ИГ должны быть предусмотрены меры по предупреждению значительных помех, которые при их эмиссии в электрическую сеть могут повлиять на результаты испытаний. Характеристики ИГ должны соответствовать указанным в таблице 2.

Таблица 2 - Характеристики ИГ

Уровни индустриальных радиопомех, создаваемых ИГ, должны соответствовать требованиям ГОСТ Р 51318.22 для оборудования класса Б.

6.2 Проверка характеристик ИГ

Учитывая, что ИТС могут иметь различные характеристики, при испытаниях допускается применять ИГ с различными значениями выходных напряжения и тока в соответствии с типом ИТС.

Проверка характеристик ИГ должна проводиться с применением резистивной нагрузки, сопротивление которой равно входному сопротивлению ИТС.

ИГ должен быть аттестован по ГОСТ Р 8.568. При аттестации определяют действительные значения характеристик, указанных в таблице 2.

7 Рабочее место для испытаний

Схема оборудования для испытаний ТС на устойчивость к изменениям частоты питающего напряжения с использованием ИГ, состоящего из генератора сигналов и усилителя мощности приведена на рисунке 3.

Испытания трехфазных ТС проводят с использованием ИГ с синхронизацией напряжений в каждой фазе.

8 Методы испытаний

Испытания ТС конкретного вида должны быть проведены в соответствии с программой испытаний, которая должна устанавливать:

- основные характеристики ИТС;

- возможные соединители (разъемы, зажимы и т.д.), соответствующие кабели и периферийные устройства;

- входные порты электропитания ТС, подвергаемые воздействию;

- представительные режимы функционирования ИТС;

- степень жесткости испытаний и критерий качества функционирования ТС при испытаниях;

- состав рабочего места для испытаний.

При отсутствии источников сигналов, обеспечивающих функционирование ИТС, допускается заменять их имитаторами.

При проведении испытаний регистрируют ухудшение качества функционирования ИТС. Оборудование, используемое при проведении контроля, должно быть способно установить изменение режима и характеристик функционирования ИТС во время и после прекращения воздействия помехи. После окончания испытаний должен быть проведен контроль функционирования ИТС.

8.1 Условия испытаний в испытательной лаборатории

Испытания должны быть проведены при нормальных климатических условиях:

- температуре окружающего воздуха (25 ± 10) °С;

- относительной влажности воздуха 45 - 80 %;

- атмосферном давлении 84 - 106,7 кПа (630 - 800 мм рт. ст.),

если иные требования не установлены в стандартах на группы ТС или ТС конкретного вида.

8.2 Проведение испытаний

Испытания осуществляют при установленной степени жесткости. Каждое испытание проводят три раза в соответствии с рисунками 1 и 2. Для трехфазных ТС изменения частоты осуществляют одновременно в трех фазах.

9 Результаты испытаний и протокол испытаний

Настоящий раздел устанавливает порядок оценки результатов испытаний и подготовки протокола испытаний, относящихся к настоящему стандарту.

Многообразие и различия ТС и систем, подлежащих испытаниям, затрудняют установление единой оценки результатов воздействия изменений частоты питающего напряжения на ТС и системы.

Результаты испытаний должны быть классифицированы на основе следующих критериев качества функционирования ИТС, если иные требования не установлены в стандартах на группы ТС или ТС конкретного вида:

- А - нормальное функционирование в соответствии с технической документацией на ТС конкретного вида;

- В - временное ухудшение качества функционирования или прекращение выполнения установленной функции с последующим восстановлением нормального функционирования, осуществляемым без вмешательства оператора;

- С - временное ухудшение качества функционирования или прекращение выполнения установленной функции, которые требуют вмешательства оператора или перезапуска системы;

- D - ухудшение качества функционирования или прекращение выполнения установленной функции, которые не подлежат восстановлению из-за повреждения оборудования (компонентов), нарушения программного обеспечения или потери данных.

ИТС не должно становиться опасным или ненадежным в результате воздействия помех, регламентированных в настоящем стандарте.

Основное правило для признания результатов испытаний положительными заключается в том, что ИТС должно быть устойчиво к помехе для всех периодов воздействия помех и по окончании испытаний должно удовлетворять функциональным требованиям, установленным в технической документации на ИТС.

Некоторые последствия воздействия помех могут быть установлены в технической документации на ИТС как незначительные и, следовательно, приемлемые.

Протокол испытаний должен включать условия испытаний и результаты испытаний.

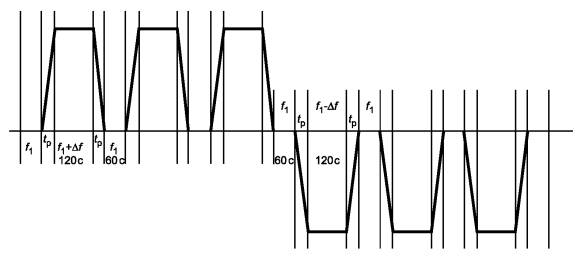

Рисунок 1 - Последовательность изменений частоты

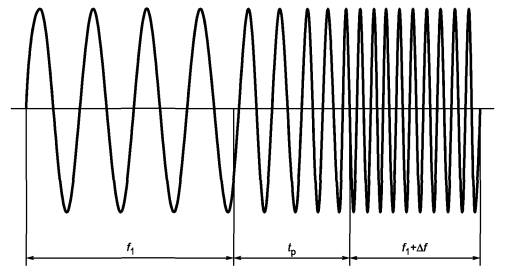

Рисунок 2 - Пример изменения частоты в течение переходного интервала времени t_p

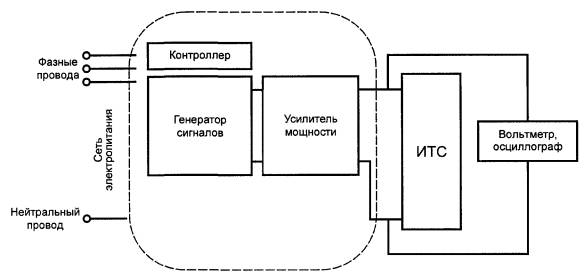

Рисунок 3 - Схема испытательного оборудования с усилителем мощности
