ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МОНТАЖ ЭЛЕКТРИЧЕСКИЙ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К МОНТАЖУ ГОСТ 23591-79
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

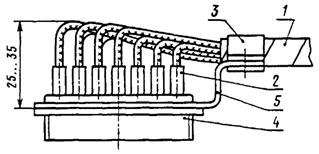

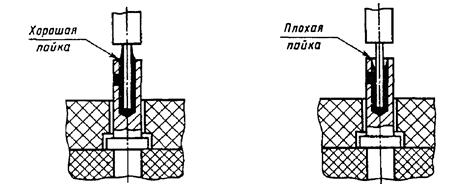

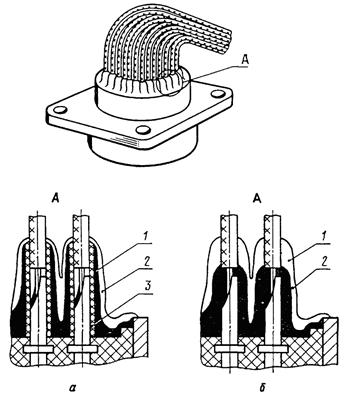

Дата введения 01.07.80 Стандарт устанавливает требования к монтажу приборных частей электрических соединителей ШР, СШР, СШРГ и ШРГ. Термины, применяемые в стандарте, соответствуют ГОСТ 21962 и ГОСТ 14312. 2. Монтаж соединителей ШР, СШР, СШРГ и ШРГ должен производиться в соответствии с требованиями настоящего стандарта, нормативной документации, конструкторской и технологической документации, утвержденной в установленном порядке. 3. Монтаж однотипных соединителей в изделии должен быть идентичным. 4. Для обеспечения идентичности монтажа соединителей следует изготовлять контрольный образец, утвержденный в установленном порядке. Для опытных образцов изделий контрольные образцы монтажа не устанавливают. 5. Требования к монтажу приборных частей соединителей ШР, СШР, СШРГ и ШРГ, установленные настоящим стандартом, должны быть указаны в конструкторской документации. Пример: «Технические требования к электромонтажу приборных частей соединителей ШР по ГОСТ 23591». 6. Дополнительные требования к монтажу соединителей, не снижающие его качество, должны быть указаны в конструкторской и технологической документации. 7. Площадь сечения проводов, подводимых к контакт-деталям (далее в тексте - контакт) соединителей, не должна превышать площади сечения, установленной в технических условиях на соединители конкретного типа. (Измененная редакция, Изм. № 2). 8. Если в одно отверстие контакта соединителя необходимо впаять несколько проводов меньшего сечения, то жилы всех проводов должны быть скручены вместе, а суммарный диаметр облуженных проводов должен быть меньше диаметра соответствующего отверстия в контакте соединителя. 9. Длина паяной части провода, входящего в отверстие крепежной части контакта, должна быть равна длине монтажной части внутренней полости контакта и соответствовать черт. 1, 2. (Измененная редакция, Изм. № 1). 10. При внутреннем диаметре хвостовика контакта свыше 2,0 мм, а также для проводов с полиэтиленовой изоляцией оголение провода от изоляции не должно быть более 3,0 мм. 11. При монтаже соединителей не допускается применять провода, у которых наружный диаметр по изоляции вместе с надеваемой на провод изоляционной трубкой больше, чем расстояние между осями контактов в соединителе. 1 - изоляционная трубка; 2 - жила; 3 - провод; 4 - припой; 5 - соединитель Черт. 1 1 - припой; 2 - жила; 3 - изоляционная трубка; 4 - провод; 5 - соединитель Черт. 2 12. Провода, заделываемые в соединители, должны быть закреплены у корпуса соединителя с применением кронштейнов или на панели в соответствии с черт. 3 - 5. 1 - соединитель; 2 - жгут; 3 - хомут; 4 - панель Черт. 3 1 - соединитель; 2 - отверстие для крепления жгута; 3 - нитки или шнур; 4 - панель Черт. 4 1 - скоба; 2 - кронштейн; 3 - изоляционная прокладка Черт. 5 1 - жгут; 2 - изоляционная трубка; 3 - скоба; 4 - соединитель; 5 - кронштейн Черт. 6 13. Укладка проводов с полиэтиленовой и фторопластовой изоляцией МПМ, МПКМ, МС16-13 и МГТФ должна соответствовать черт. 6. (Измененная редакция, Изм. № 1). 14. Укладка проводов с поливинилхлоридной изоляцией площадью сечения не более 0,20 мм2 должна соответствовать черт. 7. 15. Рихтовка проводов после пайки не допускается. 16. Перемычки в соединителе, выполненные монтажным проводом, следует выводить петлей в жгут. Петли перемычек следует располагать ступенчато. Длина петли перемычки в этом случае не должна превышать 100 мм от крепления жгута у соединителя. Необходимость введения перемычек петлей в жгут определяет разработчик конструкторской документации. (Измененная редакция, Изм. № 2). 17. Перемычки выполняются в соответствии с черт. 8 только при заливке соединителей компаундом или герметиком. Петли должны быть минимального размера, позволяющего на контакты соединителя надеть изоляционные трубки. 1 - жгут; 2 - изоляционная трубка; 3 - скоба; 4 - соединитель; 5 - кронштейн Черт. 7 1 - жгут; 2 - изоляционная трубка; 3 - скоба; 4 - соединитель; 5 - кронштейн; 6 - перемычка Черт. 8 18. При большом количестве перемычек в соединителе и малом количестве цепей (до 10 цепей) перемычки следует выводить ступенчато в ствол жгута в соответствии с черт. 9. Длина части перемычки в стволе жгута не должна превышать 100 мм. 19. Заливка или обволакивание монтажной части соединителя для защиты от пыли и влаги производится герметиком или компаундом согласно черт. 10. 20. Провода при монтаже не должны иметь повреждений (поджогов, надрезов) и других дефектов, снижающих механическую и электрическую прочность. 21. Провода к контактам соединителей должны подходить свободно без натяжения, быть отрихтованы и иметь запас по длине на перепайку в соответствии с требованиями п. 35. При заливке компаундом запас может отсутствовать. 22. Зачистку проводов или кабелей от изоляции следует производить на длину 15 - 18 мм. 23. Жилы проводов следует скрутить в сторону повива, облудить и отрезать в размер. 24. Монтаж соединителей с плавающими контактами не допускается производить жесткими однопроволочными проводами. 1 - соединитель; 2 - цепи жгута; 3 - перемычки; 4 - жгут; 5 - кронштейн Черт. 9 1 - первый слой герметика; 2 - второй слой герметика; 3 - изоляционная трубка Черт. 10 25. Монтаж, заливку и обволакивание соединителей с плавающими контактами следует производить с технологической ответной частью. 26. При заделке в соединители экранированных проводов, разделанных по ГОСТ 23585, не допускается, чтобы оплетка экранов этих проводов входила в изоляционные трубки, надеваемые на контакты соединителей. 27. Перед пайкой концы проводов жгута следует продеть в отверстие специального шаблона (имитатор контактного поля соединителя) для предупреждения перекрещивания проводов в зоне монтажа. 28. Перед пайкой в контакты соединителей на провода должны быть надеты изоляционные трубки диаметром, обеспечивающим плотную посадку их после пайки на контакте и (или) проводе (проводах). Если соединители подлежат заливке или обволакиванию, то возможны два варианта монтажа: а) с трубками; б) без трубок - в соответствии с черт. 10. (Измененная редакция, Изм. № 2). 29. Длина изоляционных трубок, надеваемых на контакты соединителей, должна быть 15 - 18 мм. 30. Соединитель при монтаже следует установить в положение, исключающее затеки флюса внутрь соединителя так, чтобы отверстие на контакте соединителя было направлено в сторону электромонтажника. 31. Пайку проводов к соединителю следует производить по рядам контактов, начиная с нижнего ряда в направлении слева направо. 32. В расчлененном состоянии контактная сторона соединителя должна быть закрыта технологической крышкой. Черт. 11 33. При пайке жил проводов в соединители выбор мощности паяльника следует производить в соответствии с указаниями НД на соединители. 34. Время пайки жил проводов в контакты соединителей устанавливают в соответствии с указаниями НД на соединители. 33, 34. (Измененная редакция, Изм. № 2). 35. В негерметичных соединителях не допускается производить перепайку контактов более двух раз. 36. Паяная поверхность монтажных соединений должна быть блестящей или матовой без темных пятен, трещин, раковин, загрязнений, острых выпуклостей и посторонних включений. Припой должен заливать место соединения со всех сторон, заполняя щели и зазоры между жилами проводов и контактами, с незначительными наплывами припоя на наружной поверхности контакта (черт. 11). Количество припоя, необходимого для пайки, должно быть минимальным. Качество пайки в соединителях следует проверять после пайки каждого ряда контактов. 37. При выполнении монтажа не должно нарушаться защитное покрытие деталей соединителя, а также покрытие деталей, на которых производится монтаж соединителей. 38. По окончании монтажа соединители должны быть очищены от остатков монтажных материалов и загрязнений. Требование не распространяется на монтаж с применением флюсов, допускающих не производить очистку. 39. Качество пайки соединителей проверяется при межоперационном контроле до надевания на контакты изоляционных трубок. 40. После монтажа и проверки качества пайки изоляционные трубки должны быть надвинуты на контакты до упора в изолятор соединителя. 41. Прозвонку соединителей следует производить с применением технологической ответной части. ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Минобщемашем СССР 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.04.79 № 1537 3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
4. ПЕРЕИЗДАНИЕ, февраль 1998 г., с Изменениями № 1, 2, утвержденными в декабре 1983 г. и марте 1990 г.
| ||||||||||
