СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ	СТАНДАРТ СЭВ	CТ СЭВ 3169-81
	АККУМУЛЯТОРЫ И БАТАРЕИ АККУМУЛЯТОРНЫЕ СВИНЦОВЫЕ С ПАНЦИРНЫМИ ПЛАСТИНАМИ ДЛЯ ЖЕЛЕЗНОДОРОЖНЫХ ПАССАЖИРСКИХ ВАГОНОВ Номинальные емкости и размеры
		Взамен РС 3284-71

Настоящий стандарт СЭВ распространяется на свинцовые аккумуляторы и аккумуляторные свинцовые батареи с панцирными пластинами, предназначенные для питания электрической энергией потребителей тока в железнодорожных пассажирских вагонах, и устанавливает обозначение, номинальные емкости и размеры.

1. ОБОЗНАЧЕНИЕ

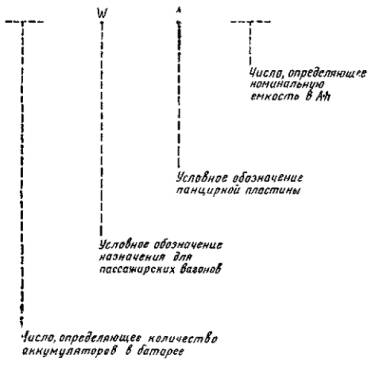

1.1. Аккумулятор обозначается буквами латинского алфавита и числами, указывая последовательно:

букву W - определяющую назначение аккумулятора для пассажирских вагонов;

букву А - определяющую панцирную пластину;

число - указывающее емкость аккумулятора в A · h.

Пример обозначения свинцового аккумулятора с панцирными пластинами для железнодорожных пассажирских вагонов емкостью 350 A · h:

Аккумулятор (WA 350)

1.2. Аккумуляторная батарея обозначается числами и обозначением аккумулятора, указывая последовательно:

1) число, определяющее количество аккумуляторов в батарее;

2) обозначение аккумулятора.

Пример обозначения свинцовой аккумуляторной батареи из двух аккумуляторов с панцирными пластинами для железнодорожных пассажирских вагонов емкостью 300 A · h:

Аккумуляторная батарея (2 WA 300)

2. РАЗМЕРЫ, НОМИНАЛЬНЫЕ ЕМКОСТИ И НАПРЯЖЕНИЯ

Емкости и размеры аккумуляторов и аккумуляторных батарей должны соответствовать указанным в таблице.

Размеры в mm

Условное обозначение	Номинальное напряжение, V	Номинальная емкость С₅, A · h, не менее	Общая длина L		Ширина В		Высота H₁		Общая высота H_max	Номер чертежа
Условное обозначение	Номинальное напряжение, V	Номинальная емкость С₅, A · h, не менее	min	max	min	max	min	max	Общая высота H_max	Номер чертежа
WA350	2	350	215	225	175	185	300	310	360	1
WA450	2	450	270	280	175	185	380	390	440	1
WA550	2	550	325	335	175	185	355	365	415	1
2WA300	4	300	380	390	250	260	360	370	420	2
2WA370	4	370	570	585	175	190	360	370	420	2
2WA390	4	390	570	595	200	250	375	390	430
2WA500	4	500	485	495	285	295	360	370	420	3
3WA200	6	200	380	390	250	260	360	370	420	2
6WA100	12	100	380	390	250	260	360	370	420	2

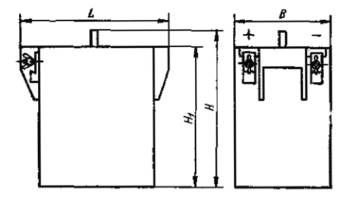

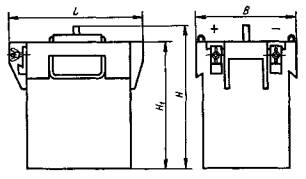

Расположение выводов указано на черт. 1, 2 и 3.

Черт. 1

Черт. 2

Черт. 3

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ПНР в Постоянной Комиссии по сотрудничеству в области стандартизации.

2. Тема 01.537.24-80.

3. Стандарт СЭВ утвержден на 49-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ	Срок начала применения стандарта СЭВ в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству	Срок начала применения стандарта СЭВ в народном хозяйстве
НРБ	Июль 1983 г.	Июль 1983 г.
ВНР	-	-
СРВ
ГДР	Июль 1984 г.	Июль 1984 г.
Республика Куба
МНР	Январь 1983 г.	Июнь 1983 г.
ПНР	Июль 1983 г.	Июль 1983 г.
СРР	-	-
СССР	Январь 1983 г.	Январь 1983 г.
ЧССР	Январь 1983 г.	Январь 1983 г.

5. Срок первой проверки - 1988 г., периодичность проверки - 5 лет.
