СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 1087-78



АППАРАТЫ ЭЛЕКТРИЧЕСКИЕ КОММУТАЦИОННЫЕ НИЗКОВОЛЬТНЫЕ

Условные обозначения





Группа Е70



Настоящий стандарт СЭВ распространяется на электрические коммутационные аппараты на напряжение до 1000 В переменного и 1200 В постоянного тока общего назначения (в дальнейшем - аппараты) и устанавливает правила составления условных обозначений для видов, серий, типов и типоисполнений (исполнений) аппаратов.

Настоящий стандарт не распространяется на электрические реле.

1. Наименование и буквенные обозначения видов аппаратов приведены в приложении 2.

2. Условное обозначение аппарату следует присваивать в зависимости от его назначения, главных и дополнительных параметров и конструктивных признаков.

3. Структура условного обозначения аппаратов должна определять последовательность расположения элементов условных обозначений, характеризующих страну-разработчика, вид, серию, тип и типоисполнение аппарата, и соответствовать общей структуре условного обозначения аппаратов, приведенной в п. 3.2.

Для некоторых аппаратов типоисполнение аппарата может одновременно являться конкретным исполнением.

3.1. Нулевой элемент представляет собой условное обозначение названия страны-разработчика, которое следует определять в соответствии с приложением 1.

Нулевой элемент должен состоять из двух цифр. Указывать условное обозначение страны-разработчика обязательно только при поставке аппаратов на экспорт.

3.2. Первый элемент представляет собой условное обозначение аппарата данного вида, которое следует определять в соответствии с приложением 2.

Первый элемент должен состоять из двух или трех знаков, записанных русскими или латинскими буквами или цифрами.

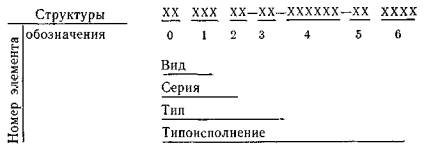

ОБЩАЯ СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ АППАРАТОВ

0 - условное обозначение страны-разработчика (см. приложение 1), двузначное число;

1 - условное обозначение вида аппарата (см. приложение 2), две-три буквы или двузначное число;

2 - условное обозначение номера серии от 11 до 99;

3 - условное обозначение номинального тока аппарата (см. п. 3.4 и приложение 3)*, двузначное число;

* В тех случаях, когда конструкция аппарата предназначена для работы в условиях умеренного климата, условное обозначение главного параметра аппаратов для других климатических исполнений остается без изменений.

4 - условное обозначение других признаков (см. п. 3.6), однозначное - шестизначное число;

5 - условное обозначение степени защиты аппарата по СТ СЭВ 592-77, двузначное число;

6 - условное обозначение климатического исполнения аппарата по СТ СЭВ 460-77, буква (буквы) и цифра, или только цифры.

3.3. Второй элемент представляет собой условное обозначение серии аппаратов данного вида и должен состоять из двух цифр от 11 до 99.

После второго элемента следует ставить первый разделительный знак тире «-».

3.4. Третий элемент представляет собой условное обозначение номинального тока аппарата и должен состоять из двух цифр.

Условные обозначения значений номинального тока приведены в приложении 3. Из значений, указанных в приложении, выбирается то значение тока, на которое рассчитан аппарат. В условном обозначении аппарата следует указывать соответствующее двузначное число из графы 2 приложения 3.

После третьего элемента ставится второй разделительный знак тире «-».

3.5. В условном обозначении аппарата, разработанном на основе соответствующей серии (типа) путем изменения конструктивного исполнения отдельных составных частей, на месте первого (второго) разделительного знака может быть поставлена буква.

3.6. Четвертый элемент представляет собой условное обозначение других признаков аппарата и может состоять из одной - шести цифр.

Условные обозначения дополнительных признаков рекомендуется располагать в следующей последовательности:

первая цифра или первые две цифры - условное обозначение одного из следующих признаков, определяющих: электрические параметры (номинальное напряжение, ток предельной коммутационной способности и др.), число полюсов, число коммутируемых цепей, число и положение главных контактов и т.п.

Условные обозначения значений номинального напряжения приведены в приложении 4.

Из значений, указанных в приложении 4, выбирается то значение напряжения, на которое рассчитан аппарат. В обозначении типа указывается соответствующее двузначное число из графы 3 приложения 4.

Вторая или третья цифра - условное обозначение одного из следующих признаков, определяющих основные конструктивные особенности аппарата: способ установки и крепления, вид или конструкция зажимов для присоединения внешних проводников и т.п.

Третья, четвертая, пятая, шестая или четвертая, пятая, шестая цифры - условное обозначение одного из следующих признаков, определяющих: вид привода, наличие электрической защиты, наличие дополнительно встраиваемых расцепителей и аппаратов, номер электрической схемы и т.п.

После четвертого элемента ставится третий разделительный знак тире «-».

Примечание. При использовании в системах машинной обработки информации условных обозначений, у которых четвертый элемент имеет менее шести знаков, недостающие цифры следует дополнять нулями до третьего разделительного знака.

3.7. Пятый элемент указывает условное обозначение степени защиты аппарата по СТ СЭВ 592-77 (без букв IP) и должен состоять из двух цифр.

Если части аппарата имеют различные степени защиты, то в условном обозначении аппарата следует указывать самую низкую степень защиты.

Примечание. В технически обоснованных случаях допускается указывать степень защиты аппарата без учета степени защиты выводов.

3.8. Шестой элемент указывает условное обозначение климатического исполнения аппарата и может иметь не более четырех знаков, устанавливаемых в соответствии со СТ СЭВ 460-77.

ПРИЛОЖЕНИЕ 1

УСЛОВНОЕ ОБОЗНАЧЕНИЕ НАЗВАНИЙ СТРАН - ЧЛЕНОВ СЭВ

Таблица 1

Название страны

Условное обозначение страны

Народная Республика Болгария

11

Венгерская Народная Республика

12

Германская Демократическая Республика

13

Республика Куба

14

Монгольская Народная Республика

15

Польская Народная Республика

16

Социалистическая Республика Румыния

17

Союз Советских Социалистических Республик

18

Чехословацкая Социалистическая Республика

19

ПРИЛОЖЕНИЕ 2

НАИМЕНОВАНИЯ И БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ВИДОВ АППАРАТОВ

Таблица 2

Наименование вида аппарата

Условное обозначение вида аппарата

Буквенное обозначение

Цифровое обозначение

русское

латинское

1. Выключатель автоматический*

ВА

VA

11

2. Выключатель автоматический бесконтактный

ВАБ

VAB

01

3. Выключатель (переключатель) врубной (рубильник)

ВР

VR

12

4. Выключатель (переключатель) кнопочный

ВК

VK

13

5. Выключатель (переключатель) кнопочный бесконтактный

ВКБ

VKB

03

6. Выключатель (переключатель) путевой

ВП

VP

14

7. Выключатель (переключатель) путевой бесконтактный

ВПБ

VPB

04

8. Контактор бесконтактный

КМБ

КMB

05

9. Контактор электромагнитный

Резерв

км

КМ

15

16 - 20

10. Контроллер

Резерв

кл

KL

21

22

11. Переключатель автоматический бесконтактный

ПАБ

РАВ

06

12. Переключатель крестовый

ПК

РК

23

13. Переключатель (выключатель) пакетный

ПВП

PVP

24

Резерв





25 - 30

14. Предохранитель-выключатель

ППВ

PPV

31

15. Предохранитель плавкий

Резерв

ПП

РР

32

33 - 41

16. Пускатель электромагнитный

ПМ

РМ

42

17. Разъединитель (разъединитель-переключатель)

РЕ

RE

43

Резерв





44

18. Реостат пусковой или пускорегулирующий

РПС

RPS

45

* Для контактных аппаратов здесь и далее слово «контактный» опускается.

ПРИЛОЖЕНИЕ 3

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЗНАЧЕНИЯ НОМИНАЛЬНОГО ТОКА ПО СТ СЭВ 780-77

Таблица 3

Ток, А

Условное обозначение

1

2

0,10

01

0,12

02

0,16

03

0,20

04

0,25

05

0,30

06

0,40

07

0,50

08

0,60

09

0,80

10

1,00

11

1,25

12

1,60

13

2,00

14

2,50

15

3,15

16

(3,20)



4,00

17

5,0

18

6,0

19

(6,3)



8,0

20

10,0

21

12,5

22

16,0

23

20,0

24

25,0

25

31,5 (32)

26

40,0

27

50,0

28

63,0

29

80,0

30

100,0

31

125,0

32

160,0

33

200,0

34

250

35

315

36

400

37

500

38

630

39

800

40

1000

41

1250

42

1600

43

2000

44

2500

45

3150

46

4000

47

5000

48

6300

49

8000

50

10000

51

(11200)

52

12500

53

(14000)

54

16000

55

(18000)

56

20000

57

(22400)

58

25С00

59

(28000)

60

31500

61

(35500)

62

40000

63

(45000)

64

50000

65

(56000)

66

63000

67

(71000)

68

80000

69

100000

70

Резерв

71 - 79

Примечания: 1. Значения ряда до 10000 соответствуют значениям предпочтительного ряда чисел Ra 10 по СТ СЭВ 514-77 и СТ СЭВ ... *.

2. Нестандартные значения номинальных токов следует обозначать числами, соответствующими условным обозначениям ближайших минимальных стандартных значений токов.

3. Значения, указанные в скобках, применять не рекомендуется.

* См. информационное приложение 3.

ПРИЛОЖЕНИЕ 4

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЗНАЧЕНИЙ НОМИНАЛЬНОГО НАПРЯЖЕНИЯ

Таблица 4

Напряжение, В

Частота, Гц

Условное обозначение

1

2

3

Постоянный ток





6

-

01

12

-

02

Резерв

-

03

24

-

04

Резерв

-

05 - 06

36

-

07

Резерв

-

08

48

-

09

Резерв

-

10

60

-

11

Резерв

-

12

110

-

13

Резерв

-

14

220

-

15

440

-

16

Резерв

-

17 - 19

Переменный ток





6

50

20

12

50

21

24

50

22

Резерв



23

36

50

24

42



25

Резерв



26 - 29

127

50

30

Резерв



31 - 33

220

50

34

Резерв



35 - 36

380

50

37

Резерв



38 - 42

660

50

43

Резерв



44 - 99

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 1

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термин

Определение

Условное обозначение

Буквенно-цифровой или цифровой код аппарата, определяющий в заданной последовательности технические и конструктивные особенности аппарата

Структура условного обозначения аппарата

Порядок расположения знаков в условном обозначении аппарата в соответствии с принятой системой кодирования

Аппараты общего назначения

Аппараты, выполненные без учета специфических требований, характерных для определенной отрасли народного хозяйства или для определенного назначения

Вид аппарата

Совокупность аппаратов одинакового назначения, имеющих сходный перечень основных параметров, например, выключатели автоматические, контакторы электромагнитные

Серия аппаратов

Совокупность аппаратов одного вида, составляющих конструктивно-унифицированный ряд, у которых значения главного параметра составляют параметрический ряд

Тип аппарата

Совокупность аппаратов одной серии или не входящих в серию, имеющих одинаковое значение номинального тока

Типоисполнение

Совокупность аппаратов одного типа, имеющих одинаковые один или несколько дополнительных признаков

Конкретное исполнение аппарата

Конкретный образец аппарата данного типоисполнения, имеющий однозначную совокупность всех дополнительных признаков и конструктивных исполнений

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 2

ПРИМЕРЫ УСЛОВНЫХ ОБОЗНАЧЕНИЙ АППАРАТОВ

Данное требование (норма) выполняется по СТ СЭВ ...*.

* См. информационное приложение 3.

1. Выключатели автоматические

Серия: 18ВА37; (18VA37).

Тип: 18ВА37-31 (18VA37-31).

Типоисполнение:

18ВА37-31-321310-30У3 (18VА37-31-321310-30N3), где 18 - страна-разработчик - СССР,

ВА (VA) - автоматические выключатели,

37 - номер серии,

31 - номинальный ток 100 А.

Цифры 321310 - обозначают конструктивные особенности автоматических выключателей в соответствии с нормативно-технической документацией СССР на условные обозначения,

30 - степень защиты IP30 по СТ СЭВ 778-77,

У3 (N3) - обозначают климатическое исполнение по СТ СЭВ ...*.

* См. информационное приложение 3.

2. Предохранители плавкие

Серия: 18ПП11 (18РР11).

Тип: 18ППП-25 (18РР11-25).

Типонсполнение:

18ПП11-25-3410-00УХЛ4 (18РР11-25-3410-00NF4), где 18 - страна-разработчик - СССР,

ПП (РР) - предохранители плавкие,

11 - номер разработки серии в СССР,

25 - номинальный ток 25 А.

Цифры 3410 - обозначают конструктивные особенности плавких предохранителей в соответствии с нормативно-технической документацией СССР на условные обозначения,

00 - обозначают отсутствие степени защиты по СТ СЭВ 778-77,

УХЛ4 (NF4) - обозначают климатическое исполнение по СТ СЭВ …*.

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 3

До утверждения соответствующих стандартов СЭВ данные требования выполняются согласно:

Приложение 3 (примечание) и информационное приложение 2 - по PC 2901-70.



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Автор - представитель СССР в Совете Международной организации по экономическому и научно-техническому сотрудничеству в области электротехнической промышленности «Интерэлектро».

2. Тема 33.400.01-76.

3. Стандарт СЭВ утвержден на 43-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Срок начала применения стандарта СЭВ в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

Срок начала применения стандарта СЭВ в народном хозяйстве

НРБ

-

-

ВНР

Январь 1982 г.

-

ГДР

-

-

Республика Куба





МНР





ПНР

Январь 1982 г.

Январь 1982 г.

СРР

Январь 1980 г.

Январь 1980 г.

СССР

Январь 1980 г.

Январь 1980 г.

ЧССР

-

-

5. Срок первой проверки - 1983 г., периодичность проверки - 5 лет.

6. Использованные документы: Публикация МЭК 277, изд. 1. 1968; Публикация МЭК 50 (441), изд. 1, 1974.
