СОВЕТ
ЭКОНОМИЧЕСКОЙ
ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 2122-80

ИЗОЛЯТОРЫ КЕРАМИЧЕСКИЕ СТЕРЖНЕВЫЕ ПОДВЕСНЫЕ С НАРУЖНОЙ ЗАДЕЛКОЙ АРМАТУРЫ

Основные параметры







Утвержден Постоянной Комиссией стандартизации Бухарест, июнь 1980 г.

Настоящий стандарт СЭВ распространяется на керамические стержневые подвесные изоляторы с наружной заделкой арматуры, предназначенные для изоляции и крепления токоведущих частей сильноточных воздушных линий и распределительных устройств переменного тока напряжением свыше 1000 V и частотой до 100 Hz.

Настоящий стандарт СЭВ не распространяется на изоляторы для оттяжки на столбах грозозащитного троса и на изоляторы, работающие в районах с сильно загрязненной атмосферой.

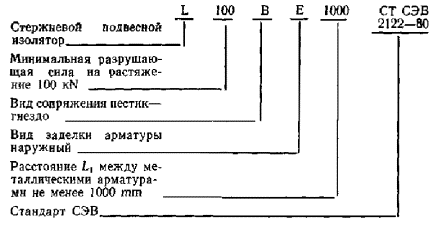

1. Стержневые подвесные изоляторы должны обозначаться по СТ СЭВ 1128-78.

Пример

Стержневой подвесной изолятор с наружной заделкой арматуры с шапкой для сопряжения пестик-гнездо

Черт. 1

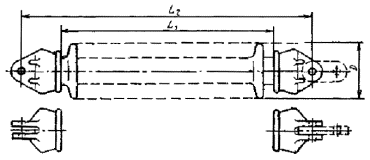

Стержневой подвесной изолятор с наружной заделкой арматуры с шапкой для сопряжения серьга-проушина

Черт. 2

2. Стержневые подвесные изоляторы с наружной заделкой арматуры по обоим концам могут быть снабжены видами стандартных сопряжений по СТ СЭВ 1128-78.

3. Параметры стержневых подвесных изоляторов должны соответствовать указанным в таблице.

Размеры в mm

Условное обозначение

Выдерживаемое грозовое напряжение, kV

Выдерживаемое переменное напряжение под дождем, kV

Минимальное разрушающее усилие на растяжение, kN

L1 номин., не

менее

D номин., не более

Номинальная длина пути утечки, не менее

Сопряжение В

Сопряжение С

L2 номин., не более

Стандартное сопряжение по СТ СЭВ 170-75

L2 номин., не более

Стандартное сопряжение

L40E175

125

50

40

175

170

400

275

11

-

-

          245

170

70

245

500

345

          310

200

85

310

650

410

          380

250

95

380

800

480

L70E175

125

50

70

175

180

400

340

16

-

-

          245

170

70

245

500

395

          310

200

85

310

650

460

          380

250

95

380

800

550

L100E550

325

140

100

550

190

1200

895

16

900

19L

            820

450

185

820

1800

1085

1120

            1000

550

230

1000

2200

1250

1270

            1160

650

275

1160

2500

1430

1450

L120E550

325

140

120

550

200

1200

915

16

940

19L

            820

450

185

820

1800

1085

1120

            1000

550

230

1000

2200

1260

1290

            1160

650

275

1160

2500

1440

1460

L140E550

325

140

140

550

210

1200

935

20

955

19L

            820

450

185

820

1800

1115

1120

            1000

550

230

1000

2200

1295

1310

            1160

650

275

1160

2500

1460

1480

L160E550

325

140

160

550

210

1200

935

20

955

19L

            820

450

185

820

1800

1085

1120

            1000

550

230

1000

2200

1270

1300

            1160

650

275

1160

2500

1460

1480

L210E820

450

185

210

820

220

1800

1115

20

1150

22L

            1000

550

230

1000

2200

1295

1310

            1160

650

275

1160

2500

-

1490

Примечание. Электрические параметры относятся к изоляторам без защитной арматуры.

4. Изоляторы маркируются на верхнем ребре.

Маркировка должна содержать следующие данные:

условное обозначение по п. 1;

знак завода-изготовителя;

страна-изготовитель;

год изготовления.



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Автор - делегация ГДР в Постоянной Комиссии по стандартизации.

2. Тема - 01.514.07.1-78.

3. Стандарт СЭВ утвержден на 47-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Срок начала применения стандарта СЭВ в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

Срок начала применения стандарта СЭВ в народном хозяйстве

НРБ

Январь 1983 г.

Январь 1983 г.

ВНР

Январь 1983 г.

Январь 1984 г.

ГДР

Январь 1983 г.

Январь 1983 г.

Республика Куба





МНР





ПНР

Январь 1983 г.

Январь 1983 г.

СРР

Январь 1983 г.



СССР

Январь 1983 г.

Январь 1983 г.

ЧССР

Январь 1983 г.

Январь 1983 г.

5. Срок первой проверки - 1987 г., периодичность проверки - 5 лет.

6. Использованный документ: Публикация МЭК 433 (1973 г.).
