ГОСТ Р 51639-2000
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОРОНКИ ДЛЯ КОЛОНКОВОГО БУРЕНИЯ
СКВАЖИН БОЛЬШОГО ДИАМЕТРА
Типы и основные размеры
ГОССТАНДАРТ
РОССИИ
Москва
Предисловие
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 309 «Оборудование геологоразведочное»
ВНЕСЕН Министерством природных ресурсов Российской Федерации
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 6 сентября 2000 г. № 214-ст
3 ВВЕДЕН ВПЕРВЫЕ
СОДЕРЖАНИЕ
ГОСТ Р 51639-2000
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОРОНКИ ДЛЯ
КОЛОНКОВОГО БУРЕНИЯ СКВАЖИН
БОЛЬШОГО ДИАМЕТРА
Типы и основные размеры
Bits for core exploratory drilling of big diameter
wells.
Types and main dimensions
Дата введения 2001-01-01
1 Область применения
Настоящий стандарт распространяется на коронки, применяемые для бурения скважин большого диаметра одинарными колонковыми трубами, и устанавливает типы и основные размеры коронок, армированных природными и синтетическими алмазами или композиционными сверхтвердыми материалами и резцами из металлокерамических твердых сплавов.
Стандарт не распространяется на коронки большого диаметра специальных конструкций.
Требования стандарта являются обязательными.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на стандарт:
ГОСТ 6238-77 Трубы обсадные и колонковые для геологоразведочного бурения и ниппели к ним. Технические условия
3 Типы коронок
Стандартом предусмотрены два типа коронок для колонкового бурения скважин большого диаметра:
Тип А - армированные природными, синтетическими алмазами или композиционными сверхтвердыми материалами;
Тип Т - армированные резцами из металлокерамических твердых сплавов.

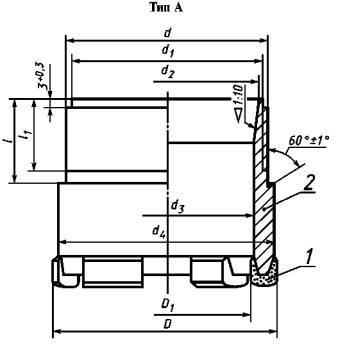

1 - матрица; 2 - корпус
Рисунок 1

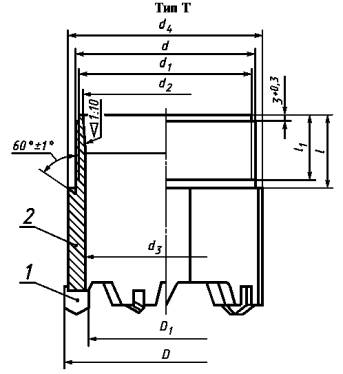

1 - резец; 2 - корпус
Рисунок 2
Пример условного обозначения алмазной коронки типа А с наружным диаметром D 222 мм:
Коронка алмазная типа А 222 по ГОСТ Р 51639-2000
Пример условного обозначения твердосплавной коронки типа Т с наружным диаметром D 171 мм:
Коронка твердосплавная типа Т 171 по ГОСТ Р 51639-2000
4 Основные размеры коронок
Основные размеры коронок должны соответствовать указанным на рисунках 1 и 2 (конструкция режущей части коронок изображена условно) и в таблице 1.
Таблица 1 - Размеры коронок типов А и Т
|
Внутренний диаметр коронки D1 |
Диаметр резьбы* d |
Диаметр проточки d1 -0,5 |
Диаметр расточки под кернорватель d2 +0,5 |
Длина проточки под резьбу l +2,0 |
Длина резьбы с полным профилем l1 -1,0 |
Внутренний диаметр корпуса коронки d3 |
Наружный диаметр корпуса коронки d4 |
|||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. |
Номин. |
Пред. |
|||||
|
Для коронок типа А |
||||||||||||
|
132 |
+0,4 |
113 |
+0,3 |
122 |
120 |
118 |
30 |
25 |
116 |
+0,35 |
129 |
-0,63 |
|
151 |
-0,3 |
132 |
-0,5 |
141 |
139 |
137 |
135 |
+0,4 |
148 |
|||
|
Для коронок типов А и Т |
||||||||||||
|
171 |
±1,2 |
146 |
±1,2 |
160 |
158 |
156 |
40 |
35 |
149 |
+1,0 |
168 |
-1,65 |
|
197 |
±1,5 |
172 |
±1,5 |
186 |
184 |
182 |
175 |
194 |
||||
|
222 |
200 |
213 |
211 |
209 |
203 |
219 |
||||||
|
248 |
222 |
238 |
236 |
234 |
225 |
245 |
||||||
|
276 |
±1,6 |
252 |
±1,6 |
267 |
265 |
263 |
255 |
273 |
||||
|
327 |
302 |
319 |
317 |
315 |
305 |
324 |
||||||
|
* Профиль и размеры резьбы должны соответствовать ГОСТ 6238. |
||||||||||||
Ключевые слова: коронки, колонковое бурение, скважины, большие диаметры, типы, основные размеры
