СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ
СТАНДАРТ СЭВ СТ СЭВ 1121-78
АППАРАТЫ ЭЛЕКТРИЧЕСКИЕ
НА НАПРЯЖЕНИЕ ДО 1000 В
ТРЕБОВАНИЯ К МОНТАЖНЫМ РАЗМЕРАМ
Постановлением Государственного комитета СССР по стандартам от 23 ноября 1978 г. № 3090 стандарт Совета Экономической Взаимопомощи СТ СЭВ 1121-78 «Аппараты электрические на напряжение до 1000 В. Требования к монтажным размерам» введен в действие в качестве государственного стандарта СССР
в договорно-правовых отношениях по сотрудничеству
с 01.01. 1980 г.
в народном хозяйстве СССР
с 01.01. 1980 г.
|
СТАНДАРТ СЭВ |
СТ СЭВ 1121-78 |
|
|
|
АППАРАТЫ ЭЛЕКТРИЧЕСКИЕ НА НАПРЯЖЕНИЕ ДО 1000 В Требования к монтажным размерам |
|||
|
Группа Е71 |
|
Настоящий стандарт СЭВ распространяется на вновь разрабатываемые электрические аппараты общего назначения на напряжение до 1000 В переменного тока и 1200 В постоянного тока, предназначенные для установки в комплектных устройствах.
Настоящий стандарт СЭВ не распространяется на бесконтактные аппараты, аппараты ручного оперативного управления, а также системы аппаратов на лицевой стороне комплектного устройства.

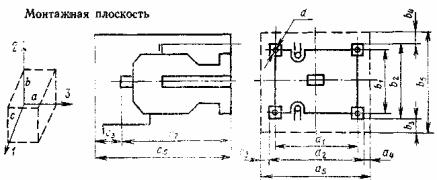

1. Размеры аппаратов в настоящем стандарте обозначаются буквами а, b, с с соответствующими индексами и ориентированы в трехмерной системе координат как указано на чертеже:
1 - глубина; 2 - высота; 3 - ширина; а1, b1 - размеры между центрами отверстий для крепления аппарата; a2, b2, с2 - габаритные размеры аппаратов, включая органы управления; a3, b3, с3, a4, b4 - дополнительные размеры, по отношению к габаритным размерам пространства, необходимые для монтажа и эксплуатации аппаратов; a5, b5, c5 -эксплуатационные размеры, определяющие минимальное пространство, необходимое для монтажа и эксплуатации электрических аппаратов; d - размер отверстия для крепления
2. В случае единственного допустимого положения монтажа аппарата размеры а, b и с ориентируются в пространстве согласно чертежу.
В случае допустимости монтажа аппарата с явно выраженным направлением оси выводов каждого полюса главной цепи в нескольких положениях в качестве размера b1 следует принимать размер аппарата в направлении этой оси. Если нет явно выраженного направления оси выводов каждого полюса, то направление b1 указывается в стандартах СЭВ на конкретные виды или серии аппаратов.
3. Размеры а1 и b1 (или один из этих размеров) должны выбираться из приведенного в таблице ряда модульных размеров и устанавливаться стандартами СЭВ на конкретные виды или серии аппаратов.
|
Модуль, мм |
Диапазон размеров, мм |
|
0,5 |
от 0 до 12,5 |
|
2,5 |
Св. 12,5 до 100 |
|
12,5 |
Св. 100 до 500 |
|
25 |
Св. 500 до 1000 |
Примечание. Модуль - это размер, являющийся наибольшим делителем (модульных) размеров, образующих стандартный ряд.
4. Размеры а2, b2, c2, a5, b5, с5 рекомендуется выбирать из ряда размеров, построенного в соответствии с таблицей.
5. Количество, расположение, форма и размеры отверстий для крепления аппаратов устанавливаются стандартами СЭВ на конкретные виды или серии аппаратов.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Автор - представитель СРР в Совете Международной организации по экономическому и научно-техническому сотрудничеству в области электротехнической промышленности «Интерэлектро».
2. Тема 33.400.06-76.
3. Стандарт СЭВ утвержден на 43-м заседании ПКС.
4. Сроки начала применения стандарта СЭВ:
|
Срок начала применения стандарта СЭВ в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству |
Срок начала применения стандарта СЭВ в народном хозяйстве |
|
|
НРБ |
Январь 1982 г. |
Январь 1982 г. |
|
ВНР |
Июль 1981 г. |
Июль 1980 г. |
|
ГДР |
Январь 1980 г. |
Январь 1980 г. |
|
Республика Куба |
|
|
|
МНР |
Январь 1980 г. |
Январь 1980 г. |
|
ПНР |
Январь 1981 г. |
Январь 1981 г. |
|
СРР |
Январь 1980 г. |
|
|
СССР |
Январь 1980 г. |
Январь 1980 г. |
|
ЧССР |
Январь 1980 г. |
Январь 1980 г. |
5. Срок первой проверки - 1985 г., периодичность проверки - 5 лет.
6. Использованные документы: МЭК 17В (Секретариат) 133 (1974), МЭК 17В (Секретариат) 170, Документ 02 (Швейцария) 41.
