совет экономической взаимопомощи

СТАНДАРТ СЭВ

СТ СЭВ 4501-84



ЭЛЕКТРОНАГРЕВАТЕЛИ ИЗ ДИСИЛИЦИДА МОЛИБДЕНА

Типы, основные параметры и технические требования





Группа Е75



Утвержден Постоянной Комиссией по сотрудничеству
в области стандартизации

Берлин, июль 1984 г.

Настоящий стандарт СЭВ распространяется на электронагреватели из дисилицида молибдена (далее - электронагреватели), предназначенные для работы в электропечах сопротивления с окислительной и защитной средой.

1. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Типы электронагревателей.

Устанавливается два типа электронагревателей:

тип U (U-образный);

тип Р (прямой).

Тип U (U-образный)

Черт. 1

1.2. Размеры электронагревателей

1.2.1. Длина активной части (l1), длина выводной части (l2) и габаритная длина (L) электронагревателей по черт. 1 должны выбираться из ряда: 100; 125; 140; 150; 160; 180; 200; 225; 250; 280; 300; 315; 350; 380; 400; 450; 500; 550; 560; 600; 630; 650; 670; 680; 700; 710; 750; 800; 850; 900; 950; 1000; 1120; 1250 mm.

Диаметр (d) активной части электронагревателей должен выбираться из ряда: 3; 6; 9; 12; 18 mm.

Примеры возможных сочетаний размеров электронагревателей приведены в Информационном приложении 1.

1.2.2. Пример условного обозначения электронагревателя из дисилицида молибдена (SM), длиной активной части 200 mm, длиной выводной части 150 mm, диаметром активной части 6 mm, типа U:

Электронагреватель SM 200/150/6-U.

1.3. Номинальная рабочая температура электронагревателей в окислительной среде - до 1650 °С.

Максимальная температура электронагревателей в зависимости от среды в рабочем пространстве электропечи указана в табл. 1.

Таблица 1

Среда

Максимальная температура, °С

Воздух (окислительная среда)

1700

Азот (N2)

1600

Аргон (Аr), Гелий, (Не)

1500

Водород (Н):

сухой, точка росы 0 °С

с примесью водяных паров,

точка росы +15 °С

1350

1460

Углекислый газ (СO2)

1600

Угарный газ (СО)

1500

Метан (СН4)

1350

Вакуум

От 1100 до 1700*

* Зависимость максимальной температуры электронагревателя от уровня вакуума приведена в Информационном приложении 2.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Требования к материалу электронагревателей

2.1.1. Сопротивление изгибу материала при 20 °С должно быть не менее 25×104 kN/m2.

2.1.2. Удельное электрическое сопротивление должно быть

(0,42 ± 0,02)×10-6m при 20 °С;

(4,2 ± 0,2)×10-6m при 1500 °С.

Зависимость удельного сопротивления материала электронагревателей от температуры приведена в Информационном приложении 3.

2.1.3. Плотность материала должна быть не менее 4,8×103 kg/m3.

2.1.4. Ударная вязкость материала должна быть /не менее 4000 J/m2.

2.1.5. Общая пористость материала должна быть не более 6 %.

2.1.6. Удельная поверхностная мощность при температуре от 1550 до 1650 °С не должна превышать 15 W/cm2.

Удельная поверхностная мощность в зависимости от температуры приведена в Информационном приложении 4.

2.2. Требования к ресурсу электронагревателей

2.2.1. Средний ресурс электронагревателей при работе в электропечи в окислительной среде в непрерывном режиме при температуре на активной поверхности 1650 °С и при удельной поверхностной мощности не более 15 W/cm2 должен составлять не менее 7000 h.

Электронагреватели должны допускать повышение номинальной температуры до максимального значения 1700 °С при соответствующем снижении их среднего ресурса работы.

2.2.2. Средний ресурс электронагревателей при работе в суточном режиме с нагревом до 1600 °С на активной поверхности, с охлаждением до 800 °С должен быть не менее 65 теплосмен.

Примечание. Теплосмена - периодически повторяющийся цикл работы электронагревателей, включающий нагрев и охлаждение до заданной температуры с промежуточной выдержкой в нагретом состоянии в течение заданного времени.

3. КОМПЛЕКТНОСТЬ

В комплект поставки входят:

1) электронагреватели:

2) арматура крепления (пример исполнения приведен в Информационном приложении 5);

3) паспорт.

4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Маркировка

4.1.1. Маркировка электронагревателей должна содержать четко и стойко выполненные следующие данные:

1) наименование страны-изготовителя:

2) товарный знак предприятия-изготовителя;

3) условное обозначение электронагревателя;

4) год выпуска (последние две цифры).

4.1.2. Маркировку выполняют на бумажной ленте, которая приклеивается к колодке крепления выводов электронагревателя.

4.2. Упаковка

4.2.1. Электронагреватели упаковываются в тару, обеспечивающую целостность и сохранность электронагревателей при транспортировании. Общая масса электронагревателей вместе с тарой должна быть не более 50 kg.

4.2.2. На таре нагревателей должна быть четко и стойко нанесена маркировка груза, содержащая:

1) наименование страны-изготовителя;

2) товарный знак предприятия-изготовителя;

3) условное обозначение электронагревателя;

4) масса в килограммах;

5) наименование грузополучателя и его адрес;

6) предупреждающие надписи и знаки в соответствии с СТ СЭВ 257-80 и СТ СЭВ 258-81.

4.3. Транспортирование

Транспортирование электронагревателей допускается всеми видами транспорта при условии защиты электронагревателей от влаги и механических повреждений.

4.4. Хранение.

Хранение электронагревателей должно осуществляться в сухих помещениях при температуре от 5 до 40 °С и относительной влажности воздуха (65 ± 15) %. Не допускается хранение электронагревателей в помещениях, содержащих кислоты и щелочи.

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 1

Примеры возможных сочетаний размеров электронагревателей

Таблица 2

mm

Наименование размера

Обозначение

Значение размера для типоразмеров

sM 150(250) 6-U

sM 150 (300) 6-U

sM 150 (400) 6-U

sM 150 (500) 6-U

sM 225 (560) 6-U

Длина активной части

l1

150

150

150

150

250

Длина выводной части

l2

250

300

400

500

550

Габаритная длина

L

400

450

550

650

800

Расстояние между осями

А

50

50

50

50

50

Диаметр рабочей части

d

6

6

6

6

6

Диаметр выводной части

d1

12

12

12

12

12

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 2

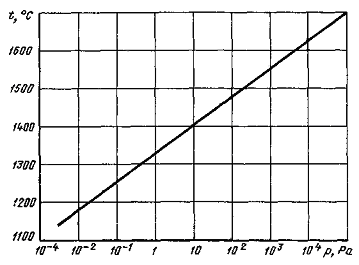

Зависимость максимальной температуры t электронагревателей от уровня вакуума р

Черт. 2

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 3

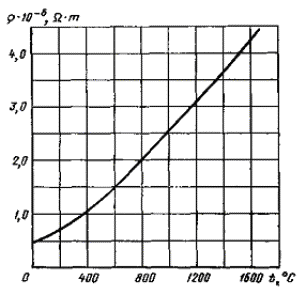

Зависимость удельного сопротивления r материала электронагревателей от температуры t

Черт. 3

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 4

Таблица 3

Зависимость удельной поверхностной мощности от температуры

Температура на электронагревателе, °С

Удельная поверхностная мощность, W/cm2, не более, при регулировании температуры

ступенчатым способом

плавным способом

1400

18

24

1500

14,5

18

1600

10,5

14

1650

8,5

12

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 5

Пример исполнения арматуры крепления электронагревателей типа U

1 - керамические колодки; 2 - болт М6; 3 - шайба; 4 - гайка

Черт. 4

ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Автор - делегация СССР в Постоянной Комиссии по сотрудничеству в области стандартизации

2. Тема - 01.573.23-81

3. Стандарт СЭВ утвержден на 55-м заседании ПКС

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Сроки, начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ





ВНР





СРВ





ГДР

Июль 1985 г.

Июль 1985 г.

Республика Куба





МНР





ПНР

Июль 1986 г.

-

СРР

-

-

СССР

Январь 1986 г.

Январь 1986 г.

ЧССР

Июль 1985 г.

Июль 1986 г.

Срок проверки - 1990 г.



СОДЕРЖАНИЕ

1. Типы и основные параметры.. 1

2. Технические требования. 2

3. Комплектность. 2

4. Маркировка, упаковка, транспортирование и хранение. 3

Приложение 1 Примеры возможных сочетаний размеров электронагревателей. 3

Приложение 2 Зависимость максимальной температуры t электронагревателей от уровня вакуума р. 4

Приложение 3 Зависимость удельного сопротивления r материала электронагревателей от температуры t 4

Приложение 4 Зависимость удельной поверхностной мощности от температуры.. 4

Приложение 5 Пример исполнения арматуры крепления электронагревателей типа U.. 5
