СТАНДАРТ СЭВ |
СТ СЭВ 4397-83 |
|
|
|
СУЛЬФИТАТОРЫ СТРУЙНЫЕ Типы, основные параметры и размеры |
|||
|
|
|
||
|
Группа Г74 |
|
Утвержден Постоянной Комиссией по
сотрудничеству
в области стандартизации
Дрезден, декабрь 1983 г.
Настоящий стандарт СЭВ распространяется на жидкостно-струйные сульфитаторы, предназначенные для обработки очищенных сока, сиропа и воды в свеклосахарном производстве газом, содержащим двуокись серы, или сжиженным сернистым ангидридом.
1. ТИПЫ
Струйные сульфитаторы должны изготовляться следующих типов:
тип 0 - для сульфитации воды;
тип 1 - для сульфитации сока;
тип 2 - для сульфитации сиропа.
2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

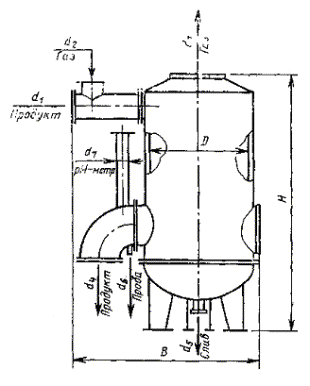

2.1. Основные размеры и масса сульфитаторов должны соответствовать указанным на чертеже и в таблице.
2.2. Номинальное рабочее давление жидкости перед сульфитатором должно быть не более 0,3 МРа.
2.3. Пример условного обозначения струйного сульфитатора типа 1 для сульфитации сока производительностью 6 тысяч тонн свеклы в сутки:
Сульфитатор 1-6 СТ СЭВ 4397-83
Примечание. Чертеж не определяет конструкцию.
Размеры, mm
|
Тип сульфитатора |
Производительность, тысяч тонн свеклы в сутки |
D |
Н |
B |
Масса, kg, *нe более |
Коэффициент утилизации сернистого газа (сернистого ангидрида), не менее |
Условный проход по СТ СЭВ 254-76 |
||||||
|
не более |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
||||||
|
0; 1 |
3 |
600 |
1750 |
1550 |
950 |
0,99 |
200 |
125 |
250 |
250 |
50 |
10 |
100 |
|
2 |
1660 |
820 |
0,92 |
125 |
|||||||||
|
0; 1 |
6 |
900 |
2580 |
2300 |
2360 |
0,99 |
300 |
225 |
350 |
350 |
|||
|
2 |
2310 |
0,92 |
175 |
175 |
|||||||||
|
0; 1 |
От 9 до 12 |
1400 |
4000 |
4000 |
6500 |
0,99 |
400 |
250 |
500 |
500 |
|||
|
2 |
0,92 |
200 |
200 |
||||||||||
* Без массы средств автоматизации.
1. Автор - делегация СССР в Постоянной Комиссии по сотрудничеству в области машиностроения.
2. Тема - 17.14401-81.
3. Стандарт СЭВ утвержден на 54-м заседании ПКС.
4. Сроки начала применения стандарта СЭВ:
|
Сроки начала применения стандарта СЭВ |
||
|
в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству |
в народном хозяйстве |
|
|
НРБ |
- |
- |
|
ВНР |
- |
- |
|
СРВ |
|
|
|
ГДР |
- |
- |
|
Республика Куба |
|
|
|
МНР |
|
|
|
ПНР |
|
|
|
СРР |
Январь 1986 г. |
- |
|
СССР |
Январь 1986 г. |
Январь 1986 г. |
|
ЧССР |
Январь 1986 г. |
Январь 1986 г. |
5. Срок проверки - 1991 г.
