СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ
СТ СЭВ 298-76

ОБОРУДОВАНИЕ ВАКУУМНОЕ.
СОЕДИНЕНИЯ ЗАЖИМНЫЕ
БЫСТРОРАЗЪЕМНЫЕ

ОСНОВНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ



1977



Постановлением Государственного комитета стандартов Совета Министров СССР от 2 июня 1977 г. 1421 стандарт Совета Экономической Взаимопомощи СТ СЭВ 298-76 «Оборудование вакуумное. Соединения зажимные быстроразъемные. Основные и присоединительные размеры»

введен в действие в качестве государственного стандарта СССР

с 01.01 1979 г.

СОВЕТ
ЭКОНОМИЧЕСКОЙ
ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 298-76



ОБОРУДОВАНИЕ ВАКУУМНОЕ.
СОЕДИНЕНИЯ ЗАЖИМНЫЕ
БЫСТРОРАЗЪЕМНЫЕ

Основные и присоединительные размеры





Группа Г82



Утвержден Постоянной Комиссией по стандартизации

Фридрихрода, декабрь 1976 г.

Настоящий стандарт СЭВ распространяется на быстроразъемные соединения с зажимным кольцом для диапазона номинальных размеров от 10 до 40 мм ряда R5 и устанавливает размеры фланцев, уплотнительных, центрирующих и зажимных колец.

1. Размеры фланцев, уплотнительных, центрирующих и зажимных колец должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4.

Черт. 1

Таблица 1

мм

Условный проход

d1,

max

d2,

+0,2

d3,

h11

10

14

12,2

30

16

20

17,2

30

25

28

26,2

40

40

44,5

41,2

55

Пример условного обозначения фланца условным проходом 25 мм:

Фланец 25 СТ СЭВ 298-76

Черт. 2

Таблица 2

мм

Условный проход

D

10

15

16

18

25

28

40

42

Пример условного обозначения уплотнительного кольца условным проходом 25 мм:

Уплотнительное кольцо 25 СТ СЭВ 298-76

Черт. 3

Таблица 3

мм

Условный проход

d4,

max

d5,

-0,1

d6,

-0,1

10

10

12

15,3

16

16

17

18,5

25

25

26

28,5

40

40

41

43

Пример условного обозначения центрирующего кольца условным проходом 25 мм:

Центрирующее кольцо 25 СТ СЭВ 298-76

Черт. 4

Таблица 4

мм

Условный проход

10

16

25

40

d70-0,2

22

22

32

47

Пример условного обозначения зажимного кольца условным проходом 25 мм:

Зажимное кольцо 25 СТ СЭВ 298-76

2. Присоединительные размеры быстроразъемных соединений должны соответствовать указанным на черт. 5 и в табл. 5.

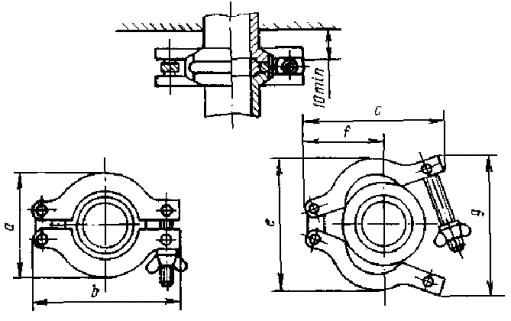

Черт. 5

Таблица 5

мм

Условный проход

а

b

с,

max

e,

min

f,

min

g,

min

Условный проход

а

b

с,

max

e,

min

f,

min

g,

min

10

45

62

62

62

32

66

25

55

75

75

75

40

72

16

45

62

62

62

32

66

40

70

90

90

95

46

85

Пример условного обозначения зажимного соединения условным проходом 25 мм:

Зажимное соединение 25 СТ СЭВ 298-76

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ГДР в Постоянной Комиссии по радиотехнической и электронной промышленности.

2. Тема 18.620.01-75.

3. Стандарт СЭВ утвержден на 40-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны-члены СЭВ

Срок начала применения стандарта СЭВ в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

Срок начала применения стандарта СЭВ в народном хозяйстве

НРБ

Январь 1978 г.

Январь 1979 г.

ВНР

Январь 1978 г.

Январь 1979 г.

ГДР

Январь 1978 г.

Январь 1979 г.

Республика Куба

Январь 1978 г.

Январь 1979 г.

МНР

-

-

ПНР

Январь 1978 г.

Январь 1979 г.

СРР

-

-

СССР

Январь 1978 г.

Январь 1979 г.

ЧССР

Январь 1979 г.

Январь 1979 г.

5. Срок первой проверки - 1981 г., периодичность проверки - 5 лет.

6. При разработке настоящего стандарта СЭВ были использованы следующие стандарты:

ИСО 2861/I-1974

ИСО/ДИС 2861/II
