СТ СЭВ 754-77 Приводы гидравлические шахтные. Гнезда и штепсели. Присоединительные размеры

СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ	СТАНДАРТ СЭВ	СТ СЭВ 754-77
	Приводы гидравлические шахтные ГНЕЗДА И ШТЕПСЕЛИ Присоединительные размеры

		Группа Г41

Утвержден Постоянной Комиссией по стандартизации
Фридрихрода, декабрь 1977 г.

Настоящий стандарт СЭВ распространяется на присоединительные размеры гнезд и штепселей штепсельных соединений, со скобой и уплотняемым резиновым кольцом круглого сечения, которые применяются в гидравлических шахтных устройствах с номинальным давлением, указанным в табл. 1.

Таблица 1

Условный проход	Номинальное давление, МПа
8	63
10
12
16	40
20	40
25	32
32	32

Условный проход соответствует внутреннему диаметру рукава.

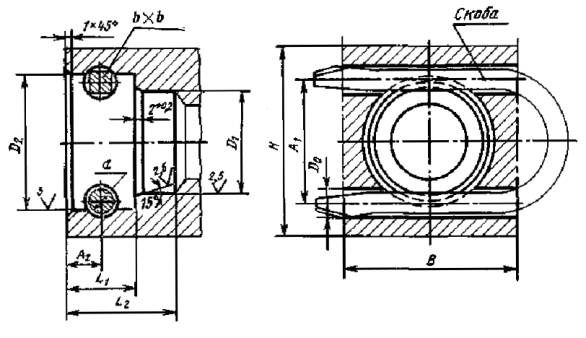

1. Присоединительные размеры гнезда должны соответствовать указанным на черт. 1 и в табл. 2.

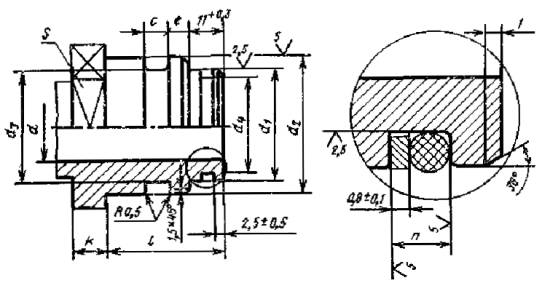

2. Присоединительные размеры штепселя должны соответствовать указанным на черт. 2 и в табл. 3.

3. Допускается использование скоб с квадратным и круглым сечением. Размеры скобы должны соответствовать указанным на черт. 3 и в табл. 4 или на черт. 4 и в табл. 5.

Черт. 1

Черт. 2

Таблица 2

мм

Условный проход	D₁		D₂		A₁		D₀ +0,2	L₁ +0,2	L₂ +0,3	B	H	А₂ +0,2		Скоба
	D₁		D₂		A₁							Скоба		b×b	d
	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.						квадратная	круглая	b×b	d
8/10	14	+0,027	20	+0,149 +0,065	18	±0,15	6	15	27	27	32	8	7,5	4×4	5
12	18	+0,027	24		22					32	38
16	21	+0,033	26		24					32	38
20	24	+0,033	29		27					36	41
25	31	+0,039	39	+0,180 +0,080	36	±0,20	8,5	20	33	50	55	11	10,5	6×6	7
32	38	+0,039	46	+0,180 +0,080	43	±0,20	8,5	20	33	55	60,5	11	10,5	6×6	7

Примечание. Размеры, указанные в табл. 2, обязательны также в случае применения защитного покрытия.

Таблица 3

мм

Условный проход	d	d₁		d₂		d₃ -0,2	с +0,2	е -0,2	l +0,3	k	s
Условный проход	d	Номин.	Пред. откл.	Номин.	Пред. откл.	d₃ -0,2	с +0,2	е -0,2	l +0,3	k	s
8/10	7,5	14	-0,050 -0,093	20	-0,065 -0,117	13,5	5,1	5	29	6	22
12	10	18	-0,050 -0,093	24		17,5				8	27
16	12,5	21	-0,065 -0,117	26		19,5				8	27
20	15	24	-0,065 -0,117	29		22,5				10	30
25	21	31	-0,080 -0,142	39	-0,080 -0,142	29,5	7,1	6	35	10	41
32	28	38	-0,080 -0,142	46	-0,080 -0,142	36,5	7,1	6	35	12	50

Примечания:

1. Размеры, указанные в табл. 3, обязательны также в случае применения защитного покрытия.

2. Размеры паза уплотнительного резинового кольца d₄, n и радиусы закругления устанавливаются в зависимости от размеров уплотнительного кольца.

Черт. 3

Таблица 4

мм

Условный проход	b	r	l₁	l₂	l₃		l₄		l₅
8/10	4	7	42	30	12,5	+0,5	5,2	-0,3	1,5
12		9	48	34	16,5
16		10	49	35	18,5
20		11,5	55	40	21				2
25	6	15	74	55	27,5		7		5
32	6	18,5	83	63	34,5		7		5

Черт. 4

Таблица 5

мм

Условный проход	d	r	l₁		l₂
8/10	5	6	26	±0,5	42	+2
12		8	30		48
16		9	32		49
20		11	35		55
25	7	14	46		67
32	7	17	53		85

4. Примеры условного обозначения:

Гнездо с условным проходом 25:

Гнездо 25 СТ СЭВ 754-77

Штепсель с условным проходом 10:

Штепсель 10 СТ СЭВ 754-77

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ПНР в Постоянной Комиссии по угольной промышленности.

2. Тема 12.400.04-76.

3. Стандарт СЭВ утвержден на 42-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны- члены СЭВ	Срок начала применения стандарта СЭВ в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству	Срок начала применения стандарта СЭВ в народном хозяйстве
НРБ	Январь 1980 г.	Январь 1980 г.
ВНР	Январь 1980 г.	Январь 1980 г.
ГДР
Республика Куба
МНР
ПНР	Январь 1979 г.	Январь 1979 г.
СРР	Январь 1980 г.	-
СССР	Июль 1979 г.	Июль 1979 г.
ЧССР	Январь 1979 г.	Январь 1979 г.

5. Срок первой проверки - 1982 г., периодичность проверки - 5 лет.
