СТ СЭВ 4452-83 Вилки концевых карданных валов типов К 1/6 и К 2/6 для привода сельскохозяйственных машин. Основные размеры

СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ	СТАНДАРТ СЭВ	СТ СЭВ 4452-83
	ВИЛКИ КОНЦЕВЫЕ КАРДАННЫХ ВАЛОВ ТИПОВ К 1/6 И К 2/6 ДЛЯ ПРИВОДА СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН Основные размеры
		Взамен PC 2418-73 (в части типа А1)
		Группа Г91

Утвержден Постоянной Комиссией по сотрудничеству
в области стандартизации

Дрезден, декабрь 1983 г.

1. Основные размеры концевых вилок карданных валов типа К 1/6 по СТ СЭВ 2257-80 должны соответствовать указанным на черт. 1 и в табл. 1.

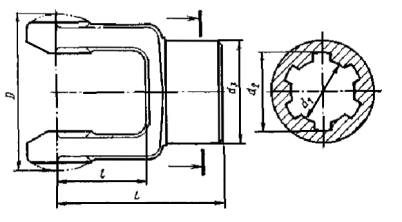

Черт. 1

Примечание. Чертеж не определяет конструкцию.

Таблица 1

Размеры, mm

Номинальный крутящий момент N · m	d₁×d₂×z	d₃, не более	D, не более	L, не более	l, не более
160	29×35×6	56	90	124	48
250		56	105	131	55
400		60	125	134	58
630			150	146	70
800			160	146

Примечания:

1. z - количество шлицев.

2. D - диаметр окружности, описываемой вилкой при вращении.

2. Предельные отклонения отверстия втулки и шлицев - по СТ СЭВ 4459-83.

3. Основные размеры концевых вилок карданных валов типа К 2/6 по СТ СЭВ 2259-80 должны соответствовать указанным на черт. 2 и в табл. 2.

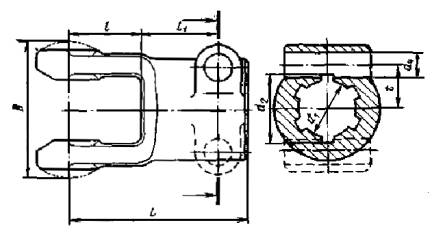

Черт. 2

Примечание. Чертеж не определяет конструкцию.

Таблица 2

Размеры, mm

Номинальный крутящий момент, N · m	d₁×d₂×z	d₄, H11 (по СТ СЭВ 144-75)	D, не более	L, не более	l, не более	l₁⁺²₀	t ± 0,3
100	29×35×6	13	64	116	40	38	21,5
160			90	124	48
250			105	131	55
400			125	134	58
630			150	146	70
800			160	146	70

Примечания:

1. z - количество шлицев.

2. D - диаметр окружности, описываемой вилкой при вращении.

4. Предельные отклонения отверстия втулки и шлицев - по СТ СЭВ 4459-83.

5. Для номинальных крутящих моментов 630 и 800 N · m допускается размер l₁ = 45 при условии l + l₁ ≤ 108.

У карданных вилок с номинальным крутящим моментом 630 N · m и выше должно быть 2 крепежных отверстия (d₄) для закрепления против аксиального перемещения.
