СОВЕТ
ЭКОНОМИЧЕСКОЙ
ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 4463-83



Доильные установки

НАСОС МОЛОЧНЫЙ

Основные параметры, присоединительные размеры и технические требования





Группа Г95



Утвержден Постоянной Комиссией по сотрудничеству
в области стандартизации

Дрезден, декабрь 1983 г.

Настоящий стандарт СЭВ распространяется на горизонтальные центробежные одноступенчатые насосы одностороннего всасывания, используемые в доильных установках и предназначенные для перекачивания молока, воды, моющих и дезинфицирующих растворов с динамической вязкостью не более 0,04 Pa · s и температурой до 75 °С.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

1.1. Основные параметры насоса должны находиться в пределах значений, указанных ниже:

номинальная подача Qnom, dm3 · s-1                                         от 1,9 до 2,2

напор, kPa:

номинальный Hnom                                                         136

максимальный Hmax                                                        l78

к.п.д., %                                                                                     от 26 до 30

мощность, kW:

потребляемая номинальная                                          от 0,85 до 0,95

установленная Nдв min                                                      0,75

масса насоса, kg, не более                                                       18

привод насоса                                                                           от сети переменного трехфазного тока напряжением 380/220 V частотой 50 Hz

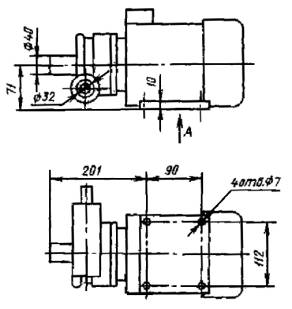

1.2. Присоединительные размеры насоса должны соответствовать указанным на чертеже.

Примечание. Чертеж не определяет конструкцию.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Насос должен быть изготовлен для эксплуатации в закрытых помещениях при высоте над уровнем моря не более 1000 m, температуре окружающей среды от 5 °С до 35 °С при относительной влажности не более 85 %.

2.2. Детали насоса, соприкасающиеся с молоком, должны быть изготовлены из коррозионно-стойких материалов, отвечающих санитарным требованиям и устойчивых к воздействию моющих и дезинфицирующих растворов.

2.3. Параметр шероховатости Ra поверхностей деталей, соприкасающихся с молоком, должен быть для пластмассовых деталей не более 1,25 μm, а для металлических деталей - не более 2,5 μm.

2.4. Направление вращения насоса должно быть обозначено стрелкой на его корпусе.

2.5. Конструкция насоса должна обеспечивать его герметичность. Корпус насоса не должен иметь трещин, пор и других дефектов, влияющих на его прочность и плотность.

При подводе к неработающему насосу воды со статическим напором (10 - 2) kPa просачивание ее через неподвижные и подвижные уплотняемые соединения не допускается.

При вакуумметрическом давлении в насосе (60 ± 1) kPa и подключенной к его всасывающему патрубку герметичной емкости вместимостью не более 2 dm3 изменение давления за счет неплотностей не должно превышать 2 kPa за 30 s.

2.6. Очистка и дезинфекция насоса должны осуществляться циркулярно, без разборки насоса, одновременно с промывкой доильной установки.

2.7. Наружные поверхности составных частей насоса должны быть окрашены. Долговечность лакокрасочных покрытий - не менее 5 лет.

Окраске не подлежат составные части, изготовленные из пластмасс, резины, нержавеющих сталей или сталей, имеющих металлическое антикоррозионное покрытие.

2.8. Средний срок службы насоса до списания - не менее 7 лет.

Наработка на отказ при доверительной вероятности R = 0,9 должна быть не менее 3000 h работы.

2.9. Насосы должны быть электробезопасными, имеющими заземляющие зажимы и знаки заземления. Степень защиты IP44 по СТ СЭВ 778-77.

2.10. Допустимые уровни шума работающего насоса не должны превышать значений, установленных п. 2 таблицы СТ СЭВ 1930-79.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация СССР в Постоянной Комиссии по сотрудничеству в области машиностроения.

2. Тема - 1.7.057.01-81.

3. Стандарт СЭВ утвержден на 54-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Сроки начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

-

-

ВНР

-

-

СРВ





ГДР

Январь 1986 г.

Январь 1986 г.

Республика Куба





МНР





ПНР

-

-

СРР

Июль 1986 г.

-

СССР

Июль 1986 г.

Июль 1985 г.

ЧССР





5. Срок проверки - 1989 г.
