СТ СЭВ 4697-84 Тракторы и машины сельскохозяйственные. Устройство быстросоединяющее. Основные размеры

СОВЕТ
ЭКОНОМИЧЕСКОЙ
ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 4697-84

Тракторы и машины сельскохозяйственные

УСТРОЙСТВО БЫСТРОСОЕДИНЯЮЩЕЕ

Основные размеры

Группа Г91

Утвержден Постоянной Комиссией по сотрудничеству
в области стандартизации

Берлин, июль 1984 г.

Настоящий стандарт СЭВ распространяется на быстросоединяющее сцепное устройство (БСУ) рамной конструкции однофазного действия, предназначенное для навешивания сельскохозяйственных машин на колесные и гусеничные тракторы тяговых классов от 0,9 до 4, при условиях присоединения предусмотренных СТ СЭВ 3088-81.

1. БСУ состоит из двух частей. Первая часть (черт. 1), выполненная в виде П-образной рамы с тремя присоединительными крюками, устанавливается на трактор и закрепляется с помощью трехточечного навесного устройства по СТ СЭВ 2276-80 или СТ СЭВ 2277-80.

Вторая часть (черт. 2), выполненная в виде присоединительного треугольника с тремя соединительными пальцами, устанавливается на сельскохозяйственную машину.

2. Типоразмеры частей БСУ, их обозначения, а также обозначение навесного устройства трактора, к которому они присоединяются, должны соответствовать указанным в табл. 1.

Таблица 1

Типоразмеры частей БСУ, устанавливаемые на		Тяговый класс тракторов	Крепление навесным устройством по СТ СЭВ 2276-80 или СТ СЭВ 2277-80
тракторах	сельскохозяйственных машинах	Тяговый класс тракторов
БСУ-2Т	БСУ-2СМ	От 0,9 до 2	ТНУ-2
БСУ-3Т	БСУ-3СМ	От 3 до 4	ТНУ-3

3. Основные размеры частей БСУ должны соответствовать указанным на черт. 1 и 2 и в табл. 2 и 3.

Таблица 2

Типоразмеры частей БСУ	L₁		L₂, не менее	L₃, не более	B₁		B₂		B₃	B₄	B₅	B₆	B₇, не менее
Типоразмеры частей БСУ	намин.	пред. откл.	L₂, не менее	L₃, не более	номин.	пред. откл.	номин.	пред. откл.	не более				B₇, не менее
БСУ-2Т	832	±2	550	1065	65	±1	32	0 -0,2	130	75	90	130	42
БСУ-3Т	972	+3 -2	550	1160	65	±1	32	0 -0,2	130	75	90	130	42

Продолжение табл. 2

Типоразмеры частей БСУ	D₁		D₂		c	h₁	h₂	h₃	h₄	h₅	h₆	H		S, не менее
Типоразмеры частей БСУ	номин.	пред. откл.	номин.	пред. откл.	не менее				не более			номин.	пред. откл.	S, не менее
БСУ-2Т	38	+0,6 0	32,5	+1,0 +0,5	42	180	205	285	90	98	92	376	+1,0 -0,6	48
БСУ-3Т	38	+0,6 0	32,5	+1,0 +0,5	42	180	205	385	90	103	92	478	+1,5 -1,0	48

Таблица 3

Типоразмеры частей БСУ	l₁		b₁		b₂		b₃, не более	d₁		d₂		d₃, не менее	h
Типоразмеры частей БСУ	номин.	пред. откл.	номин.	пред. откл.	номин.	пред. откл.	b₃, не более	номин.	пред. откл.	номин.	пред. откл.	d₃, не менее	номин.	пред. откл.
БСУ-2СМ	824	-1,5	74	+2,0 -1,0	35	+2,0 0	38	36	+0,6 +0,4	31	+0,75 +0,5	52	381	±1,5
БСУ-3СМ	965	-1,5	74	+2,0 -1,0	35	+2,0 0	38	36	+0,6 +0,4	31	+0,75 +0,5	52	482	+2,0 -1,0

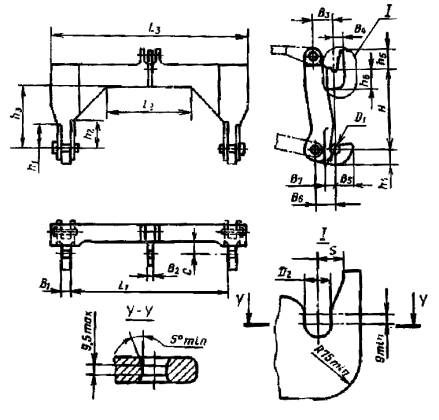

БСУ-2Т; БСУ-3Т

Черт. 1

БСУ-2СМ; БСУ-3СМ

Черт. 2

* Размеры выполнить по СТ СЭВ 2276-80 или по СТ СЭВ 2277-80.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация СССР в Постоянной Комиссии по сотрудничеству в области машиностроения.

2. Тема - 17.051.21-80.

3. Стандарт СЭВ утвержден на 55-м заседании ПКС.

4. Сроки тачала применения стандарта СЭВ:

Страны - члены СЭВ	Сроки начала применения стандарта СЭВ
Страны - члены СЭВ	в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству	в народном хозяйстве
НРБ	Июль 1986 г.	Июль 1986 г.
ВНР	Июль 1986 г.	Июль 1986 г.
СРВ
ГДР	Январь 1986 г.	-
Республика Куба
МНР
ПНР
СРР	-	-
СССР	Январь 1986 г.	-
ЧССР	-	-

5. Срок проверки - 1989 г.
