СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ |
СТАНДАРТ СЭВ |
СТ СЭВ 3040-81 |
|
|
ЗУБЬЯ МЕХАНИЗМОВ ПОДАЧИ Типы и основные размеры |
|||
|
|
|
||
|
Группа Г63 |
|
Утвержден
Постоянной Комиссией по сотрудничеству
в области стандартизации
Берлин, июль 1981 г.
Настоящий стандарт СЭВ распространяется на зубья плоских и круглых механизмов подачи сшиваемых материалов промышленных швейных машин.
1. Типы и основные размеры зубьев должны соответствовать указанным на черт. 1 и 2 и в таблице.

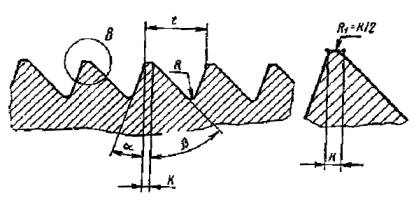

Типы 1 - 4
Исполнение В
М 2:1

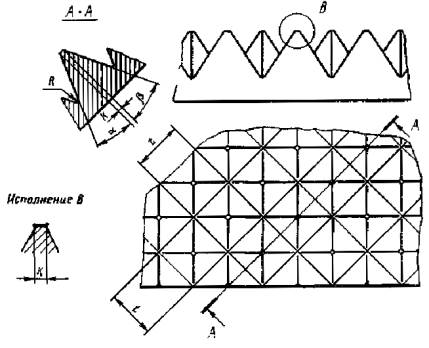

Тип 5
2. Вершины зубьев плоских механизмов подачи (см. черт. 1 и 2) должны лежать в одной плоскости; отклонение от плоскостности на 100 mm длины не должно превышать:
0,1 mm - при 1 ≤ t ≤ 2,5 mm;
0,2 mm - при t > 2,5 mm.
Размеры, mm
|
t (Js9) |
α |
β |
K (±0,05) |
R |
|
|
1 |
1,00; 1,20; (1,25); (1,30); 1,40; (1,42); (1,50); 1,60; 2,0; 2,50 |
0 до 5° |
45° |
0,15 |
(0,1); 0,2 |
|
2 |
0,80; 1,00; (1,20); 1,25; (1,30); (1,50); 1,60; 1,80; 2,00; 2,50; (2,60); (3,00); 3,15 |
60° |
|||
|
4,00 |
0,3 |
||||
|
5,00 |
0,5 |
||||
|
3 |
(1,20); 1,25; 1,40; 1,60; 1,80; 2,00; 2,50; (3,00); 3,15 |
10° |
45° |
(0,1); 0,2 |
|
|
4 |
1,00; (1,20); 1,25; 1,40; 1,60; 2,00; (2,15) |
30° |
30° |
||
|
5 |
(0,60); (0,70); 0,80; 1,00; (1,20); 1,25 |
30 до 45° |
30 до 45° |
Примечание. Размеры, указанные в скобках, непредпочтительны.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Автор - полномочный представитель членов «ИНТЕРТЕКСТИЛЬМАША» - хозяйственных организаций ЧССР.
2. Тема - 34.600.02-79.
3. Стандарт СЭВ утвержден на 49-м заседании ПКС.
4. Сроки начала применения стандарта СЭВ:
|
Страны-члены СЭВ |
Срок начала применения стандарта СЭВ в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству |
Срок начала применения стандарта СЭВ в народном хозяйстве |
|
НРБ |
|
|
|
ВНР |
|
|
|
СРВ |
|
|
|
ГДР |
Январь 1984 г. |
Январь 1984 г. |
|
Республика Куба |
|
|
|
МНР |
Январь 1984 г. |
Январь 1984 г. |
|
ПНР |
Январь 1983 г. |
Июль 1984 г. |
|
СРР |
Январь 1983 г. |
- |
|
СССР |
Январь 1983 г. |
Январь 1983 г. |
|
ЧССР |
Июль 1982 г. |
Июнь 1983 г. |
5. Срок первой проверки - 1988 г., периодичность проверки - 5 лет.
