СОВЕТ |
СТАНДАРТ СЭВ |
СТ СЭВ 4986-85 |
|
|
ЛАМЕЛИ ТКАЦКИХ МАШИН Типы и основные размеры |
|||
|
|
|
||
|
Группа Г62 |
|
Утвержден Постоянной
Комиссией по сотрудничеству
в области стандартизации
Берлин, июль 1985 г.
Настоящий стандарт СЭВ распространяется на ламели для механического и электрического останова ткацких машин при обрыве основной нити, за исключением ламелей специального назначения.
1. ТИПЫ
Ламели изготавливают следующих типов:

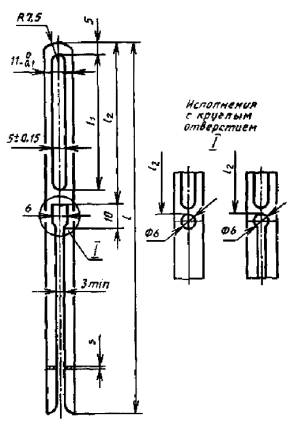

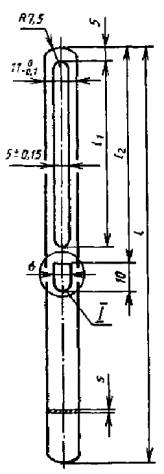

MG - закрытые для механического останова (черт. 1);

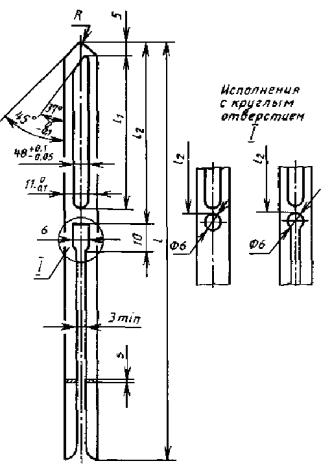

МО - открытые для механического останова (черт. 2);
EG - закрытые для электрического останова (черт. 3);

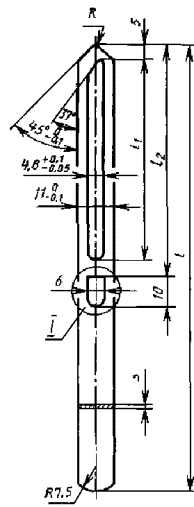

ЕО - открытые для электрического останова (черт. 4);

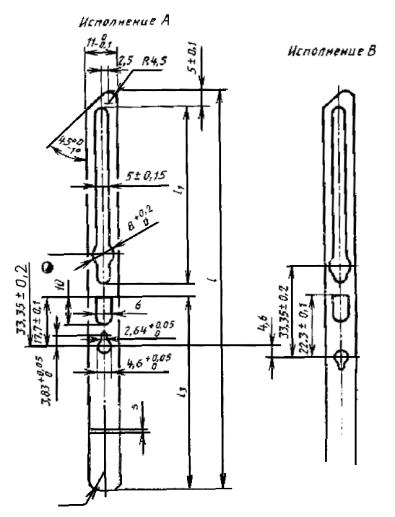

М - закрытые для механического останова и автоматической проборки основы (черт. 5);
Е - закрытые для электрического останова и автоматической проборки основы (черт. 6).
2. ОСНОВНЫЕ РАЗМЕРЫ
2.1. Основные размеры ламелей должны соответствовать указанным на черт. 1 - 6 и в таблице.
mm
|
l ±0,3 |
l1 ±0,2 |
l2 ±0,3 |
l3 ±0,1 |
s |
|
|
MG, EG |
125 |
53 |
63 |
- |
0,2; 0,3; 0,4 |
|
M |
62 |
||||
|
E |
37, 95 |
||||
|
MO, EO |
145 |
63 |
- |
||
|
MG, EG |
65 |
75 |
0,2; 0,3; 0,4; 0,5; 0,6; 0,7 |
||
|
M |
70 |
||||
|
E |
45, 95 |
||||
|
MO, MG, EO, EG |
165 |
75 |
- |
||
|
M |
90 |
||||
|
E |
65, 95 |
||||
|
MO, EO |
180 |
75 |
- |
2.2. Отклонение от соосности оси отверстий по отношению к оси ламелей не должно превышать 0,125 mm.
2.3. Каждая партия типов М и Е (черт. 5 и 6) должна состоять из ламелей исполнений А и В (по 50 %).
ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 1
ОРИЕНТИРОВОЧНЫЕ ЗНАЧЕНИЯ МАССЫ ЛАМЕЛЕЙ
Размеры, mm
|
Тип ламелей |
l |
s |
Масса, g |
|
MG, EG, М, Е |
125 |
0,2 0,3 0,4 |
1,7 2,5 3,3 |
|
МО, ЕО |
145 |
||
|
MG, EG, М, Е |
125 |
0,2 0,3 0,4 0,5 0,6 0,7 |
1,9 2,9 3,8 4,8 - - |
|
МО, ЕО |
165 |
||
|
MG, EG, М, Е |
165 |
0,2 0,3 0,4 0,5 0,6 0,7 |
2,2 3,3 4,4 5,5 - - |
|
МО, ЕО |
180 |
ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 2
ПЕРЕЧЕНЬ КЛЮЧЕВЫХ СЛОВ /ДЕСКРИПТОРОВ*
* Дескрипторы Международного тезауруса СЭВ по стандартизации выделены полужирным рифтом.
Ключевые слова /дескрипторы: машины ткацкие, ламели, типы, размеры основные.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Автор - полномочный представитель членов международного хозяйственного объединения по производству технологического оборудования для текстильной промышленности «Интертекстильмаш» - хозяйственных организаций ЧССР.
2. Тема - 34.200.29-83.
3. Стандарт СЭВ утвержден на 57-м заседании ПКС.
4. Сроки начала применения стандарта СЭВ:
|
Страны - члены СЭВ |
Сроки начала применения стандарта СЭВ |
|
|
в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству |
в народном хозяйстве |
|
|
НРБ |
Июль 1987 г. |
Июль 1987 г. |
|
ВНР |
- |
- |
|
СРВ |
|
|
|
ГДР |
Январь 1987 г. |
Январь 1987 г. |
|
Республика Куба |
|
|
|
МНР |
Июль 1986 г. |
- |
|
ПНР |
- |
- |
|
СРР |
Январь 1987 г. |
- |
|
СССР |
Январь 1987 г. |
Январь 1987 г. |
|
ЧССР |
Январь 1987 г. |
Июль 1987 г. |
5. Срок проверки - 1993 г.
6. Использованные международные документы по стандартизации: ИСО 441-78 и ИСО 1150-78.
