СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 3962-83

Основные нормы взаимозаменяемости

РЕЗЬБА КРУГЛАЯ

Допуски

Взамен СТ СЭВ 307-76, разд. 2 и 3; PC 3950-73, разд. 2



Утвержден Постоянной Комиссией по сотрудничеству в области стандартизации Прага, июль 1983 г.

Настоящий стандарт СЭВ распространяется на круглую резьбу с профилем, диаметрами, шагами и основными размерами по СТ СЭВ 3293-81.

1. ОБОЗНАЧЕНИЯ

В настоящем стандарте СЭВ применяются следующие обозначения параметров, допусков и отклонений резьбы:

d - наружный диаметр наружной резьбы;

d2 - средний диаметр наружной резьбы;

d3 - внутренний диаметр наружной резьбы;

D1 - внутренний диаметр внутренней резьбы;

D2 - средний диаметр внутренней резьбы;

D4 - наружный диаметр внутренней резьбы;

Р - шаг резьбы;

N - группа нормальных длин свинчивания;

L - группа длинных длин свинчивания;

Td;Td2;T d3 - допуски диаметров d, d2, d3, D1, D2, D4; TD1; Td2; TD4

es - верхнее отклонение диаметров, наружной резьбы;

ES - верхнее отклонение диаметров внутренней резьбы;

ei - нижнее отклонение диаметров наружной резьбы;

EI - нижнее отклонение диаметров внутренней резьбы.

2. ДОПУСКИ

2.1. Устанавливаются степени точности допусков диаметров резьбы, указанные в табл. 1.

Таблица 1

Вид резьбы

Диаметр резьбы

Степень точности

Наружная резьба

d

4; 5; 6; 7; 8*

d2

6; 7; 8; 9*

d3

6; 7; 8; 9*

Внутренняя резьба

D4

5; 6; 7; 8; 9*

D2

5; 6; 7; 8; 9*

D1

3; 5; 6; 7; 8*

* Только для резьб на деталях из пластмасс.

2.2. Числовые значения допусков диаметров d и D1 должны соответствовать указанным в табл. 2, диаметров. d2 и D2 - в табл. 3, а диаметров d3 и D4 - в табл. 4.

Примечания:

1. Допуски среднего диаметра резьбы являются суммарными.

2. Допуски диаметров d3 и D4 используются при проектировании резьбообразующего инструмента и обязательной проверке не подлежат, если это особо не оговорено.

2.3. Степень точности допуска диаметра d3 должна соответствовать степени точности допуска диаметра d2, а степень точности допуска диаметра D4 - степени точности допуска диаметра D2.

Таблица 2

Допуски диаметров d и D1

Номинальный диаметр резьбы d, mm

Шаг Р, mm

Тd, mm

ТD1, mm

Степень точности

4

5

6

7

8

3

5

6

7

8

Св. 7 до 12

2,540

212

265

335

425

530

224

355

450

560

710

Св. 12 до 38

3,175

236

300

375

475

600

265

425

530

670

850

Св. 38 до 100

4,233

-

375

475

600

750

-

500

630

800

1000

Св. 100 до 200

6,350

-

500

630

800

1000

-

670

850

1060

1320

Таблица 3

Допуски диаметров d2 и D2

Номинальный диаметр резьбы d, mm

Шаг Р, mm

Тd2, mm

ТD2, mm

Степень точности

6

7

8

9

5

6

7

8

9

Св. 7 до 12

2,540

160

200

250

315

170

212

265

335

425

Св. 12 до 38

3,175

190

236

300

375

200

250

315

400

500

Св. 38 до 100

4,233

236

300

375

475

-

315

400

500

630

Св. 100 до 200

6,350

315

400

500

630

-

425

530

670

850

Таблица 4

Допуски диаметров d3 и D4

Номинальный диаметр резьбы d, mm

Шаг Р, mm

Тd3, mm

ТD4, mm

Степень точности

6

7

8

9

5

6

7

8

9

Св. 7 до 12

2,540

200

250

315

400

212

265

335

425

530

Св. 12 до 38

3,175

236

300

375

475

250

315

400

500

630

Св. 38 до 100

4,233

300

375

475

600

-

400

500

630

800

Св. 100 до 200

6,350

400

500

630

800

-

530

670

850

1060

3. ОСНОВНЫЕ ОТКЛОНЕНИЯ

3.1. Положение поля допуска диаметра резьбы определяется основным отклонением (верхним es для наружной резьбы и нижним EI для внутренней) и обозначается буквой латинского алфавита, строчной для наружной резьбы и прописной для внутренней.

3.2. Устанавливаются основные отклонения диаметров резьбы, указанные в табл. 5 и на чертеже. Отклонения отсчитываются от номинального профиля резьбы в направлении, перпендикулярном к оси резьбы.

Таблица 5

Вид резьбы

Диаметр резьбы

Основное отклонение

Наружная резьба

d

с*; е; h

d2

с*; е; h

d3

c*; e; h

Внутренняя резьба

D4

H

D2

H

D1

H

* Только при значительных толщинах слоя защитного покрытия и для резьб на деталях из пластмасс

3.3. Числовые значения основных отклонений диаметров наружной и внутренней резьб должны соответствовать указанным в табл. 6.

Таблица 6

Шаг Р, mm

Основные отклонения, mm

с

е

h

H

es

EI

d, d2, d3

D4, D2, D1

2,540

-153

-78

0

0

3,175

-160

-85

0

0

4,233

-172

-97

0

0

6,350

-195

-120

0

0

3.4. Основное отклонение диаметра d3 должно соответствовать основному отклонению диаметра d2.

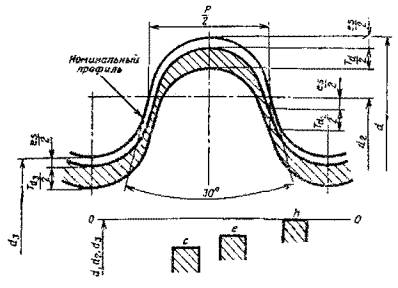

Положения полей допусков наружной резьбы

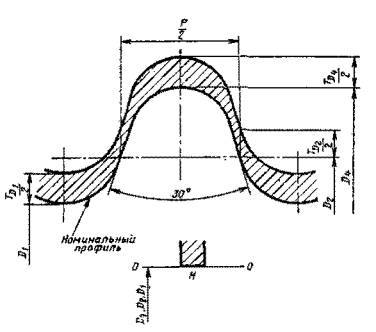

Положение поля допуска внутренней резьбы

4. ДЛИНЫ СВИНЧИВАНИЯ

Длины свинчивания подразделяются на нормальные N и длинные L согласно табл. 7.

Таблица 7

mm

Номинальный диаметр резьбы d

Шаг Р

Длина свинчивания

N

L

Св. 7 до 12

2,540

Св. 8 до 25

Св. 25

Св. 12 до 38

3,175

Св. 12 до 35

Св. 35

Св. 38 до 100

4,233

Св. 20 до 59

Св. 59

Св. 100 до 200

6,350

Св. 36 до 107

Св. 107

5. ОБОЗНАЧЕНИЯ ПОЛЕЙ ДОПУСКОВ И ПОСАДОК РЕЗЬБЫ

5.1. Обозначение поля допуска диаметра резьбы состоит из цифры, указывающей степень точности, и буквы, указывающей основное отклонение, например:

7е, 7Н.

5.2. Обозначение поля допуска резьбы состоит из обозначения поля допуска среднего диаметра, помещаемого на первом месте, и обозначения поля допуска диаметра выступов, например:

Если обозначение поля допуска диаметра, выступов совпадает с обозначением поля допуска среднего диаметра, то оно в обозначении поля допуска резьбы не повторяется, например:

5.3. В обозначении резьбы обозначение поля допуска резьбы должно следовать за обозначением размера резьбы, например:

1) для правой резьбы - Rd16 - 7е6е

Rd16 - 7H6H;

2) для левой резьбы - Rd40LH - 7е6е

Rd40LH - 7H6H

5.4. Длины свинчивания N в обозначении резьбы не указываются. Длины свинчивания L при необходимости указываются в обозначении резьбы в миллиметрах, например:

5.5. Посадка обозначается дробью, в числителе которой указывают обозначение поля допуска внутренней резьбы, а в знаменателе - обозначение поля допуска наружной резьбы, например:

Rd16-7Н6Н/7е6е

Rd40LH-8H7H/8e7e-80.

6. ПОЛЯ ДОПУСКОВ

6.1. Устанавливаются поля допусков, указанные в табл. 8.

Таблица 8

Класс точности

Поле допуска при длине свинчивания

N

L

N

L

Наружная резьба

Внутренняя резьба

Точный

6h4h

-

3Н; 6Н5Н

-

Средний

7е6е; 7h6h

8е7е; 8h7h

7Н6Н

8Н7Н

Грубый

8е7е

-

8Н7Н

-

6.2. При длинах свинчивания менее N и длинах свинчивания L допускается применять поля допусков, установленные для длин свинчивания N.

6.3. В технически и экономически обоснованных случаях допускается применять поля допусков, не указанные в табл. 8. Эти поля допусков должны быть получены сочетанием допусков степеней точности из табл. 1 и основных отклонений из табл. 5.

6.4. В посадках допускаются любые сочетания полей допусков наружной и внутренней резьб, указанных в табл. 8. Сочетания полей допусков, отнесенных в табл. 8 к одному классу точности, предпочтительны.

7. ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ

7.1. Предельные отклонения диаметров наружной резьбы, соответствующие полям допусков, установленным в табл. 8, приведены в табл. 9.

7.2. Предельные отклонения диаметров внутренней резьбы, соответствующие полям допусков, установленным в табл. 8, приведены в табл. 10.

Таблица 9

Номинальный диаметр резьбы d, mm

Шаг Р, mm

Поле допуска

Предельные отклонения, mm

es

ei

es

ei

es

ei

d1

d2

d3

Св. 7 до 12

2,540

6h 4h

0

-212

0

-160

0

-200

7е 6е

-78

-413

-78

-278

-78

-328

7h 6h

0

-335

0

-200

0

-250

8е 7е

-78

-503

-78

-328

-78

-393

8h 7h

0

-425

0

-250

0

-315

Св. 12 до 38

3,175

6h 4h

0

-236

0

-190

0

-236

7e 6e

-85

-460

-85

-321

-85

-385

7h 6h

0

-375

0

-236

0

-300

8e 7e

-85

-560

-85

-385

-85

-460

8h 7h

0

-475

0

-300

0

-375

Св. 38 до 100

4,233

7e 6e

-97

-572

-97

-397

-97

-472

7h 6h

0

-475

0

-300

0

-375

8e 7e

-97

-697

-97

-472

-97

-572

8h 7h

0

-600

0

-375

0

-475

Св. 100 до 200

6,350

7e 6e

-120

-750

-120

-520

-120

-620

7h 6h

0

-630

0

-400

0

-500

8e 7e

-120

-920

-120

-620

-120

-750

8h 7h

0

-800

0

-500

0

-630

Таблица 10

Номинальный диаметр резьбы d, mm

Шаг Р, mm

Поле допуска

Предельные отклонения, mm

ES

EI

ES

EI

ES

EI

D4

D2

D1

Св. 7 до 12

2,540

5Н3Н

+212

0

+170

0

+224

0

6Н5Н

+265

0

+212

0

+355

0

7Н6Н

+335

0

+265

0

+450

0

8Н7Н

+425

0

+335

0

+560

0

Св. 12 до 38

3,175

5Н3Н

+250

0

+200

0

+265

0

6Н5Н

+315

0

+250

0

+425

0

7Н6Н

+400

0

+315

0

+530

0

8Н7Н

+500

0

+400

0

+670

0

Св. 38 до 100

4,233

6Н5Н

+400

0

+315

0

+500

0

7Н6Н

+500

0

+400

0

+630

0

8Н7Н

+630

0

+500

0

+800

0

Св. 100 до 200

6,350

6Н5Н

+530

0

+425

0

+670

0

7Н6Н

+670

0

+530

0

+850

0

8Н7Н

+850

0

+670

0

+1060

0

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ

РАСЧЕТНЫЕ ФОРМУЛЫ, ПРИНЯТЫЕ В СИСТЕМЕ ДОПУСКОВ КРУГЛОЙ РЕЗЬБЫ

1. Исходными для расчета допусков диаметров наружной и внутренней резьб являются допуски 6-й степени точности, которые рассчитаны по следующим формулам:

                                                   (1)

                                                     (2)

                                                     (3)

                                                         (4)

где d - среднее геометрическое крайних значений интервалов номинальных диаметров по табл. 3, mm;

Р - в mm;

T - в mm.

2. Допуски остальных степеней точности определены умножением допусков 6-й степени точности на коэффициенты, приведенные в табл. 11.

Таблица 11

Степень точности

3

4

5

6

7

8

9

коэффициент

0,5

0,63

0,8

1

1,25

1,6

2

3. Допуски диаметров d3 и D4 рассчитаны по следующим формулам:

                                                               (5)

                                                               (6)

4. Основные отклонения диаметров наружной и внутренней резьб рассчитаны по следующим формулам:

1) для наружной резьбы:

esc = -(125 + 11P);                                                          (7)

ese = -(50 + 11P);                                                           (8)

esh = 0,                                                                     (9)

где es - в mm;

P - в mm.

2) для внутренней резьбы

EIH = 0.                                                                   (10)

5. Длины свинчивания группы N рассчитаны по следующим формулам:

                                                          (11)

                                                         (12)

где d - меньшее крайнее значение интервалов номинальных диаметров по табл. 7, mm;

Р - в mm;

lN - в mm.

6. Допуски, рассчитанные по формулам (1) - (6), округлены до ближайшего предпочтительного числа по ряду R40.

7. Основные отклонения, рассчитанные по формулам (7) и (8), округлены до целых микрометров, а длины свинчивания, рассчитанные по формулам (11) и (12), округлены до целых миллиметров.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ГДР в Постоянной Комиссии по сотрудничеству в области стандартизации.

2. Тема - 01.403.24-82.

3. Стандарт СЭВ утвержден на 53-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Сроки начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

Июль 1985 г.

Июль 1985 г.

ВНР

Январь 1985 г.

Январь 1985 г.

СРВ





ГДР

Январь 1986 г.

Январь 1986 г.

Республика Куба



-

МНР





ПНР

Январь 1985 г.

Январь 1985 г.

СРР

-

-

СССР

Июль 1985 г.

Июль 1985 г.

ЧССР





5. Срок первой проверки - 1990 г., периодичность проверки - 10 лет.
