МИНИСТЕРСТВО СТРОИТЕЛЬСТВА И ЭКСПЛУАТАЦИИ
АВТОМОБИЛЬНЫХ ДОРОГ РСФСР

Утверждены

Министерством строительства и эксплуатации

автомобильных дорог РСФСР

28 октября 1976 г.

ТЕХНИЧЕСКИЕ УКАЗАНИЯ
ПО ОЦЕНКЕ И ПОВЫШЕНИЮ
ТЕХНИКО-ЭКСПЛУАТАЦИОННЫХ
КАЧЕСТВ ДОРОЖНЫХ ОДЕЖД
И ЗЕМЛЯНОГО ПОЛОТНА
АВТОМОБИЛЬНЫХ ДОРОГ

ВСН 29-76

МИНАВТОДОР РСФСР

Москва «Транспорт» 1977

Технические указания по оценке и повышению технико-эксплуатационных качеств дорожных одежд и земляного полотна автомобильных дорог, ВСН 29-76. Министерство строительства и эксплуатации автомобильных дорог РСФСР. М., «Транспорт», 1977.

Технические указания посвящены комплексной оценке состояния земляного полотна и дорожных одежд, позволяющей получить необходимые данные для назначения рациональных мероприятий, направленных на повышение технико-эксплуатационных качеств автомобильных дорог. При разработке Технических указаний использованы результаты научно-исследовательских работ, выполненных за последние годы Гипродорнии, МАДИ, Союздорнии и другими организациями.

В Технических указаниях изложены требования к основным технико-эксплуатационным качествам дорожных одежд и земляного полотна автомобильных дорог, даны способы оценки этих качеств и предлагаются меры по их повышению.

Указания составлены сотрудниками Гипродорнии: В.К. Апестиным, Г.В. Бялобжеским, Ю.Р. Перковым, Н.М. Смуровым, А.М. Шаком, А.Я. Эрастовым при участии В.И. Бородина, Г.С. Горлиной, Ю.Н. Розова, В.М. Смирнова, А.П. Фомина. Разделы, касающиеся цементобетонных покрытий, разработаны сотрудниками МАДИ М.С. Коганзоном и С.В. Коноваловым.

Указания рассчитаны на инженерно-технических работников, производящих оценку состояния дорог и решающих вопрос о необходимых мерах по их ремонту.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ О ВАЖНЕЙШИХ ТЕХНИКО-ЭКСПЛУАТАЦИОННЫХ КАЧЕСТВАХ ДОРОЖНЫХ ОДЕЖД И ЗЕМЛЯНОГО ПОЛОТНА АВТОМОБИЛЬНЫХ ДОРОГ

1.1. Основные технико-эксплуатационные качества дорожных одежд и земляного полотна

1.1.1. Каждая автомобильная дорога должна обеспечивать в пределах заданного срока службы бесперебойный, круглогодичный, безопасный и удобный проезд автомобилей с установленными скоростями и нагрузками.

1.1.2. Необходимые условия движения по дороге предопределяются еще на стадии ее проектирования и строительства. В процессе эксплуатации дороги под действием движения и природно-климатических факторов состояние земляного полотна и дорожных одежд изменяется. В связи с этим важно своевременно и правильно оценить их состояние и на основе этого принять необходимые меры по приведению в соответствие с требованиями автомобильного движения.

1.1.3. Основными технико-эксплуатационными качествами дорожных одежд и земляного полотна, которые характеризуют их состояние, являются (рис. 1.1) ровность покрытия проезжей части, прочность дорожной конструкции, шероховатость покрытия проезжей части, деформативность обочин, устойчивость откосов земляного полотна. Все эти качества необходимо рассматривать в комплексе, поскольку ухудшение какого-либо из них, как правило, оказывает влияние на условия движения.

Рис. 1.1. Схема основных технико-эксплуатационных качеств дорожных одежд и земляного полотна

1.2. Требования к технико-эксплуатационным качествам дорожных одежд и земляного полотна

1.2.1. Показатели ровности покрытия эксплуатируемых дорог не должны превышать значений, приведенных в табл. 1.1 или 1.2. Данными этих таблиц следует руководствоваться при принятии решения о необходимости проведения работ по детальному обследованию.

Таблица 1.1

Примечания. 1. Допускаемые значения ровности выражены показателем толчкомера ТХК-2, установленного на автомобиле УАЗ-452, а в знаменателе первой строки - по прибору ПКРС-2.

2. Для дорог I категории допускаемые значения ровности покрытий при оценке с помощью прибора ПКРС-2 следует принимать не более 650 см/км, а при оценке с помощью толчкомера ТХК-2 не более 120 см/км.

Таблица 1.2

Примечание. Максимальный просвет под 3-метровой рейкой не должен превышать для усовершенствованных капитальных покрытий 10 мм, для облегченных - 14, для переходных - 30 мм.

1.2.2. Дорожная конструкция считается прочной, если она удовлетворяет следующим требованиям.

Для конструкций с покрытиями нежесткого типа:

отношение фактического модуля упругости Е_ф конструкции к требуемому по условиям движения Е_тр должно быть не меньше 1;

отношение наибольших нормальных напряжений растяжения при изгибе на нижних плоскостях конструктивных слоев , выполненных из материалов, способных сопротивляться растяжению, к их допускаемым значениям  должно быть не более 1;

отношение наибольших сжимающих напряжений σ в земляном полотне от действия расчетной нагрузки на дорожное покрытие к напряжениям σ_гр, обеспечивающим работу грунта в стадии линейной зависимости между напряжениями и деформациями, не должно превышать 0,75;

отношение суммы наибольших активных сдвигающих напряжений τ_ан в земляном полотне от действия на покрытие расчетной нагрузки и напряжений τ_ав от веса вышележащих слоев дорожной одежды к параметру прочности K′ - С (K′ - коэффициент запаса по ВСН 46-72; С - сцепление грунта) не должно превышать 0,75.

Для конструкций с покрытиями жесткого типа:

первый критерий прочности - отношение (K₁) средней фактической прочности бетона на растяжение при изгибе на нижней плоскости бетонного покрытия к средней величине растягивающего напряжения при изгибе по той же плоскости должно быть не менее 1;

второй критерий прочности - отношение (K₂) среднего фактического динамического модуля упругости конструкции к ее среднему требуемому динамическому модулю упругости должно быть не менее 1;

третий критерий прочности - отношение (K₃) средней фактической прочности бетона на растяжение при изгибе на верхней плоскости бетонного покрытия к средней величине растягивающего напряжения при изгибе по той же плоскости должно быть не менее 1;

четвертый критерий прочности - отношение (K₄) среднего критического сжимающего напряжения, при котором в несвязном материале основания и грунте земляного полотна отсутствуют зоны сдвигов, к среднему реактивному давлению, возникающему под покрытием, должно быть не менее 1.

1.2.3. Качество шероховатости оценивается коэффициентом продольного сцепления шин с покрытием. Для обеспечения безопасных условий движения на эксплуатируемых дорогах коэффициент сцепления должен быть не ниже допускаемых значений, приведенных в табл. 1.3.

Таблица 1.3

^* В соответствии со СНиП II-Д.5-72.

^** Величины коэффициентов сцепления установлены применительно к динамометрическому прибору ПКРС-2. При использовании для определения коэффициента сцепления других приборов, в частности портативных, их показания должны быть приведены к показаниям прибора ПКРС-2. Покрытия автомобильных дорог I категории должны иметь шероховатую поверхность, обеспечивающую на всем протяжении значения коэффициентов сцепления, соответствующие опасным участкам дорог.

Величины коэффициентов сцепления извлечены из «Инструкции по строительству дорожных асфальтобетонных покрытий» ВСН 93-73. М., «Транспорт», 1973.

1.2.4. Состояние обочин автомобильных дорог должно способствовать улучшению условий движения транспортных средств по дороге, повышению устойчивости земляного полотна и прочности дорожной конструкции. К состоянию обочин предъявляются следующие требования:

поверхность обочин должна быть укреплена в соответствии со СНиП II-Д.5-72 и «Рекомендациями по укреплению обочин автомобильных дорог» (Гипродорнии, 1975);

модуль деформации обочин должен соответствовать режиму и количеству наездов на них автомобилей и быть в расчетный период года не ниже 250 кгс/см²;

поверхность обочины на ширине 0,50 - 0,75 м от кромки проезжей части должна иметь коэффициент сцепления не ниже его значений на покрытии.

1.2.5. Откосы земляного полотна должны быть устойчивыми и не иметь деформаций, ухудшающих состояние земляного полотна, обочин и дорожной конструкции. Коэффициент запаса устойчивости откосов, представляющим собой отношение сопротивляемости грунта сдвигу к действующим сдвигающим напряжениям, должен быть не менее значений, представленных в табл. 1.4.

Таблица 1.4

1.2.6. Наряду с перечисленными основными технико-эксплуатационными качествами дорожных одежд и земляного полотна немаловажную роль в процессе службы дороги играет износостойкость покрытия. Под износостойкостью следует понимать сопротивляемость покрытия истиранию, а также нарушению целостности его поверхности в виде шелушения, выкрашивания и выбоин. Уменьшение толщины покрытий в результате износа не должно превышать:

Цементобетонных покрытий                                                                     не нормируется

Асфальтобетонных покрытий                                                                   1,5 мм/год

Щебеночных и гравийных, обработанных органическими

вяжущими                                                                                                    3 мм/год

Щебеночных и гравийных, не обработанных вяжущими                       13 мм/год.

2. СПОСОБЫ ОЦЕНКИ ТЕХНИКО-ЭКСПЛУАТАЦИОННОГО СОСТОЯНИЯ ДОРОЖНЫХ ОДЕЖД И ЗЕМЛЯНОГО ПОЛОТНА

2.1. Порядок оценки

2.1.1. Работы по оценке технико-эксплуатационного состояния дорожных одежд и земляного полотна проводятся в три этапа: предварительные обследования; подготовка к детальным обследованиям; детальные обследования.

2.1.2. Предварительные обследования на дороге проводятся с целью выявления участков для детального обследования, определения вида и количества дефектов проезжей части, обочин и откосов, оценки сцепных качеств дорожного покрытия.

2.1.3. Подготовка к детальным обследованиям проводится для того, чтобы изучить техническую документацию и проверить на участках, где предусматривается детальное обследование, соответствие земляного полотна требованиям строительных норм и правил по условиям водоотвода и возвышению низа дорожной одежды над поверхностью земли.

2.1.4. Детальные обследования проводят с целью установления причин разрушений и деформаций и назначения мер по повышению технико-эксплуатационных качеств дорожной одежды и земляного полотна.

2.2. Предварительное обследование дорожных одежд и земляного полотна

2.2.1. Предварительное обследование проводят в следующие сроки:

определение вида и количества дефектов проезжей части, обочин и откосов - в весенне-осенний период;

выявление участков дороги, подлежащих детальному обследованию - в весенний период, но не ранее чем за один год до проведения детального обследования;

оценка сцепных качеств дорожного покрытия - в весенний период.

2.2.2. Вид и количество дефектов устанавливают на основе визуальной оценки состояния проезжей части, обочин, откосов и водоотводных сооружений.

2.2.3. При визуальной оценке покрытия проезжей части фиксируют дефекты, подразделяемые по видам в соответствии с табл. 2.1, и заносят в ведомость дефектов по форме (табл. 2.2).

2.2.4. Визуальная оценка обочин включает:

для неукрепленных или укрепленных несвязным материалом и травосеянием - проверку наличия колей и ям, мест застоя воды, степень увлажнения грунта, состояние прибровочной полосы; наличие переноса грунта на проезжую часть, просадок или вспученных мест, состояние поверхности слоев укрепления, сохранность травяного покрова;

для укрепленных связными материалами - проверку наличия просадок, разрушения покрытий укрепления, состояние краевых зон слоев укрепления и мест стыковки с проезжей частью, состояние прибровочной полосы, поверхностного водоотвода. Характер и объем дефектов на обочинах заносится в ведомость по форме табл. 2.3.

2.2.5. Если состояние обочин не удовлетворяет требованиям п. 1.2.4, проводят работы по их укреплению в соответствии с «Рекомендациями по укреплению обочин автомобильных дорог» (Гипродорнии, 1975 г.). При этом модуль деформации грунта обочин определяется в расчетный период года в соответствии с приложением 1.

2.2.6. Визуальная оценка состояния откосов и водоотводных сооружений выполняется одновременно с оценкой проезжей части и обочин. Обнаруженные дефекты (табл. 2.4 и 2.5) привязываются к километражу дороги и заносятся в ведомость состояния откосов по форме табл. 2.6.

2.2.7. Визуальная оценка состояния водоотводных сооружений включает оценку целостности устройств, степени сохранности заданных геометрических форм и стоковой способности. Результаты оценки записывают в ведомость по форме, приведенной в табл. 2.7.

2.2.8. По результатам визуальной оценки состояния проезжей части, обочин, откосов и водоотводных сооружений устанавливают объемы работ по текущему ремонту.

2.2.9. Оценку сцепных качеств (коэффициента сцепления) покрытия выполняют на участках дороги, где постоянно наблюдаются ДТП, связанные с повышенной скользкостью мокрого покрытия, а также в местах, на которых условия движения, согласно СНиП II-Д.5-72, табл. 27, относятся к опасным.

Таблица 2.1

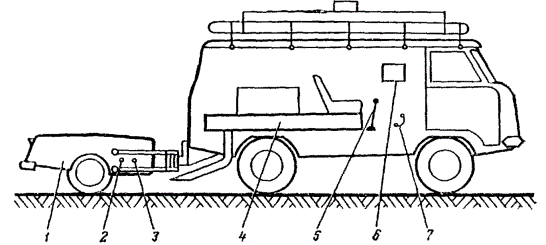

Эти работы выполняют с помощью передвижной лабораторной установки ПКРС-2 или специальных портативных приборов типа ППКС, показания которых затем приводят к показаниям ПКРС-2. Измерения коэффициента сцепления и обработку результатов ведут в соответствии с приложением 2.

2.2.10. На участках с коэффициентом сцепления, не удовлетворяющим требованиям табл. 1.3, осуществляются мероприятия в соответствии с разд. 3.3 настоящего документа.

Таблица 2.2

Таблица 2.3

Таблица 2.4

2.2.11. Для выявления участков, требующих детального обследования, проводят следующие работы.

По дорожным конструкциям:

оценивают ровность покрытия с помощью лабораторной установки ПКРС-2 (при отсутствии ПКРС-2 измерения ведут с помощью толчкомера ТХК-2, передвижной многоопорной рейки или стандартной 3-метровой рейки). Контроль ровности покрытия и обработку результатов измерений производят в соответствии с приложениями 3 - 5.

Детальному обследованию подлежат участки, не удовлетворяющие требованиям табл. 1.1 и 1.2.

По откосам:

анализируют данные, включенные в ведомость состояния откосов земляного полотна (см. табл. 2.6). При этом детальному обследованию подлежат на неукрепленных откосах места со значительным разрушением поверхности в виде сплывов больших масс грунта, глубоких размывов, обрушений и т.п.; на укрепленных откосах - места со значительными разрушениями поверхности укрепления, трещиноватостью, связанной с сползанием слоев укрепления или их температурной деформацией, вспучиванием слоев укрепления и т.п.

2.2.12. Все участки и места, требующие детального обследования, целесообразно включить в отдельную ведомость, составляемую в произвольной форме.

Таблица 2.5

Таблица 2.6

Таблица 2.7

2.3. Подготовка к детальным обследованиям

2.3.1. При подготовке к детальным обследованиям анализируют:

данные проектной и исполнительной документации (высота насыпи или глубина выемки и крутизна откосов, вид грунта земляного полотна и его основания, уровень грунтовых вод, уклоны резервов, поверхностный и внутренний водоотвод, типы укрепления обочин и откосов, конструкция дорожной одежды, тип местности по условиям увлажнения);

условия строительства (реконструкции) дороги - погодно-климатические факторы в момент возведения земляного полотна и устройства конструктивных слоев дорожных одежд, технология производства работ (по журналам производства работ);

мероприятия по содержанию дороги и данные о времени проведения ремонтных работ, виды ремонтов с указанием состояния дорожной одежды перед ремонтом; объем и технология выполненных работ; качество работ и применявшихся материалов; погодно-климатические условия в момент производства работ (паспорт дороги, акты приемки работ, журналы производства ремонтных работ и т.п.);

данные ближайших метеостанций о климатических характеристиках расчетного периода года (среднемесячные и среднесуточные температуры, амплитуды их колебания, влажность грунта);

данные учета состава и интенсивности движения автомобилей за весь период эксплуатации, предшествующий обследованию (сводные ведомости по учету движения); данные о ДТП за последние 2 - 3 года;

результаты ранее проведенных обследований (отчеты по оценке прочности дорожной одежды, ведомости дефектов, отчеты о весенних и осенних осмотрах дороги и т.п.).

2.3.2. Данные анализа технической документации используются для предварительного установления причин возникновения деформаций и разрушений дорожной одежды и земляного полотна, а также для назначения характерных участков в пределах перегонов, требующих детальных обследований.

2.3.3. За характерный принимается участок, который отличается хотя бы одним из следующих признаков:

конструкцией дорожной одежды; грунтом земляного полотна; типом местности по условиям увлажнения; технологией устройства дорожной одежды и качеством применявшихся при этом материалов; интенсивностью движения, приведенной к интенсивности расчетного автомобиля.

2.3.4. При назначении границ характерных участков с дорожными одеждами нежесткого типа смежные участки могут быть объединены при условии, если:

расчетные (проектные) модули упругости дорожных конструкций отличаются не более чем на 5 %, а модули упругости, конструкций, определенные по фактическим приведенным интенсивностям движения с помощью номограммы (рис. 2 приложения 6), отличаются между собой (при соблюдении первого условия) не более ± 5 %.

2.3.5. Определение границ характерных участков по п. 2.3.4 производят с помощью сводной ведомости (табл. 2.8).

2.3.6. Протяженность характерных участков принимается:

не менее 500 м для дорожных конструкций с одеждами нежесткого типа;

не менее 25 плит для дорожных конструкций с жесткой дорожной одеждой.

2.3.7. Проверку соответствия земляного полотна требованиям СНиП II-Д.5-72 по условиям поверхностного водоотвода и возвышению низа дорожной одежды над уровнем поверхности земли на участках детального обследования проводят нивелированием поперечников и поверхности стока.

Таблица 2.8

^* Расположение контрольной точки уточняется в процессе проведения детальных обследований (см. п. 2.4.1).

Условные обозначения: АБЗС - асфальтобетон среднезернистый; ВМС - битумоминеральная смесь.

В знаменателе дано расстояние от контрольной точки до кромки покрытия.

Объем работ по нивелированию назначают в зависимости от местных условий.

2.3.8. Построенные на основании нивелирования поперечники должны включать отметки следующих точек: оси дороги, кромки проезжей части, бровки земляного полотна, основания откоса, границы резерва, водоотводного сооружения.

При этом обращается внимание на причины, препятствующие отводу воды от полотна дороги:

отсутствие или неисправность водопропускных сооружений, подводящих устройств к ним и водоотводных канав;

недостаточность продольного уклона канав и дна резервов, загромождение водоотводных сооружений оплывами, мусором, наносами, зарастание травой или кустарником и т.д.;

заиление дренажных и водопоглощающих устройств;

недостаточность площади испарительных бассейнов.

На основании полученных при этом данных производится графическое построение профилей изучаемых участков и составляется абрис имеющихся разрушений и деформаций.

2.3.9. В случае несоответствия фактического состояния обследуемых участков требованиям СНиП II-Д.5-72 по п. 2.3.7 следует отрыть (углубить) кюветы, произвести планировку резервов и др. Эти работы должны быть закончены в полном объеме в летне-осенний период до проведения детальных обследований.

2.4. Детальные обследования и оценка прочности дорожных конструкций с одеждами нежесткого типа

2.4.1. Для оценки прочности дорожных конструкций с нежесткими дорожными одеждами на каждом характерном участке (см. п. 2.3.3) выбирают одну контрольную точку в таком месте на покрытии, где его состояние по видам дефектов является характерным для данного участка. Если в пределах характерного участка развито несколько видов дефектов, занимающих примерно одинаковые площади, контрольную точку надо располагать в зоне распространения дефекта, соответствующего худшему состоянию покрытия. Контрольные точки должны располагаться на ближайшей к кромке покрытия полосе наката в непосредственной близости от постоянных хорошо заметных ориентиров. Место расположения контрольной точки должно быть отмечено на покрытии яркой водостойкой краской в виде круга диаметром 10 см и привязано по отношению к выбранному ориентиру, а координаты привязки указаны в сводной ведомости (см. последнюю строку табл. 2.8: числитель - расстояние от контрольной точки до километрового столба, знаменатель - расстояние от контрольной точки до кромки покрытия).

2.4.2. Для испытания дорожной конструкции следует применять груженый автомобиль, у которого нагрузка на колесо и давление на покрытие были бы близки к расчетным для данной дороги. Методика выбора автомобиля и его подготовка к испытаниям изложена в «Методических указаниях по оценке прочности и расчету усиления нежестких дорожных одежд» (Гипродорнии, 1974).

Состав и оснащение бригады, производящей оценку прочности дорожной конструкции, назначается в соответствии с приложением 20.

2.4.3. Испытания дорожных конструкций нагрузкой должны быть начаты за 7 - 10 дней до обычного срока ограничения движения в районе обследуемой дороги. В начальный период производят испытания только на контрольных точках. На каждой контрольной точке в течение дня должно быть проведено не менее двух испытаний - утром (от 8.00 до 10.00 ч) и во второй половине дня (от 15.00 до 17.00 ч). В процессе испытаний на контрольных точках следует строго следить за установкой колеса испытательного автомобиля в пределах круга, отмеченного краской на покрытии.

2.4.4. Испытания дорожных конструкций вдоль всего обследуемого участка дороги - линейные испытания - следует начинать, когда по результатам испытаний на контрольных точках станет видна общая тенденция снижения их прочности во времени (увеличение прогиба под нагрузкой). При этом независимо от начала линейных испытаний следует в прежнем режиме проводить испытания на контрольных точках и продолжать их до тех пор, пока не станет видна общая тенденция стабилизации величины прогиба дорожной одежды в процессе его ежедневных измерений. Следует стремиться к тому, чтобы линейные испытания были закончены как можно раньше испытаний на контрольных точках.

2.4.5. Линейные испытания следует проводить через 50 м на каждом километровом отрезке характерного участка и из расчета 20 испытаний на каждом отрезке характерного участка длиной менее 1 км. При этом следует учесть, что точки испытаний, попадающие в зоны пучинообразования, выносятся за их пределы. Места развития пучин следует обследовать отдельно путем вскрытия дорожной одежды.

2.4.6. Для измерения обратимого прогиба под колесом неподвижного расчетного автомобиля рекомендуется применять длиннобазовый рычажный прогибомер (см. приложение 7) или рычажный прогибомер конструкции МАДИ-ЦНИЛ. Порядок работы с рычажным прогибомером МАДИ-ЦНИЛ и его конструкция описаны в «Методических указаниях по оценке прочности и расчету усиления нежестких дорожных одежд» (Гипродорнии, 1974).

2.4.7. Линейные испытания дорожной конструкции могут не совпадать с моментом ее наибольшего ослабления в расчетный период. В связи с этим для приведения результатов испытаний к сопоставимому виду необходимо располагать данными о фактической закономерности изменения жесткости дорожной одежды в расчетный период. Методика приведения результатов испытаний дорожной конструкции к сопоставимому виду изложена в «Методических указаниях по оценке прочности и расчету усиления нежестких дорожных одежд».

Распределение деформативных свойств дорожной конструкции, в частности модулей упругости в пределах характерного участка носит случайный характер. В этой связи обработку данных измерений следует выполнять, используя методы математической статистики по методике, изложенной в приложении 6.

Полученные значения требуемых модулей упругости Е_тр сопоставляют с фактическими Е_ф по форме рис. 2.1. Участки, на которых Е_ф < Е_тр, считаются непрочными. На таких участках следует производить оценку прочностных и деформативных характеристик грунтов земляного полотна.

2.4.8. Оценку состояния грунта земляного полотна проводят в точках со значением прогибов дорожной конструкции, отличающихся не более чем на ± 5 % от величины прогиба Е_ф, установленного в соответствии с приложением 6.

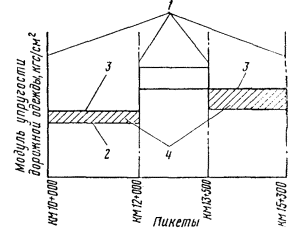

Рис. 2.1. График результатов испытаний дорожной одежды:

1 - границы характерных участков; 2 - эпюра фактических модулей упругости Е_ф; 3 - линия требуемого модуля упругости на характерном участке; 4 - участки недостаточной прочности

2.4.9. Обследование проводят по поперечникам в местах точек вскрытия, а также на участках с локальными разрушениями дорожной одежды. На каждом поперечнике производится нивелирование и бурение скважин в четырех точках (обочина - ось дороги - обочина - резерв).

Бурение производят для определения уровня грунтовых вод, отбора проб грунта с последующим изучением его физических свойств в лабораторных условиях, установления геологических особенностей насыпей и их основания или выемок, определения механических свойств грунта.

2.4.10. Уровень грунтовых вод определяют при высоте насыпи менее 3 м для песчаных и супесчаных грунтов и менее 6 м при остальных видах грунтов. Глубина бурения скважин не более 3 м.

2.4.11. Отбор проб грунта производится из скважин и из мест вскрытия дорожной одежды. Пробы из скважин по глубине берутся через 0,4 м и дополнительно с каждой прослойки толщиной менее 0,4 м, отличающейся геологическим составом и состоянием грунта по влажности.

Объем проб для определения влажности грунта должен быть не менее трех бюкс; для остальных характеристик - не менее 1 - 3 кг.

2.4.12. Для определения плотности и удельного веса из скважин должно отбираться не менее одного монолита на каждую разновидность грунта по его составу и состоянию. Порядок отбора монолитов принимается в соответствии с ГОСТ 12071-72 «Грунты. Отбор, упаковка, транспортирование и хранение проб» или «Рекомендациями по выбору и эффективному применению способов бурения инженерно-геологических скважин в различных природных и геологических условиях» (Госстрой СССР, ЦНИИС, 1974).

Монолиты для определения плотности сложения грунта и удельного веса должны иметь диаметр не менее 108 и высоту 200 - 300 мм.

2.1.13. Одновременно с отбором проб для определения физических свойств грунтов производят определения механических характеристик (деформативных и прочностных свойств). В случае невозможности их полевого определения (если обследование ведут не в расчетный период) они устанавливаются в лаборатории путем испытания дополнительно взятых монолитов или проб нарушенного сложения.

2.4.14. Отбор монолитов или проб для этих испытаний производится в объеме:

для определения деформативных характеристик грунта - три монолита или 2 - 3 кг грунта нарушенного сложения;

для определения прочностных свойств грунта: 3 - 4 монолита или 2 - 3 кг грунта нарушенного сложения при испытании методом ОВС (см. приложение 8); 9 - 12 монолитов или 2 - 3 кг грунта нарушенного сложения при использовании приборов прямого среза или клиновой установки.

Подготовка к испытаниям образцов производится в соответствии с «Инструкцией по проектированию дорожных одежд нежесткого типа» ЕСН 46-72 (Минтрансстрой СССР, 1973), а также с «Методическим пособием по определению физико-механических свойств грунтов» (М., «Недра», 1975).

2.4.15. Численные значения физических характеристик грунтов устанавливают в лабораторных условиях в соответствии с действующими стандартами: определение удельного веса грунта (ГОСТ 5181-64); определение объемного веса грунта (ГОСТ 5182-64); определение влажности грунта методом высушивания и взвешивания (ГОСТ 5179-74); определение предела текучести методом конуса (ГОСТ 5186-64); определение предела раскатывания методом раскатывания в шнур (ГОСТ 5183-64); определение гранулометрического состава ситовым методом с промывкой водой (ГОСТ 12536-67).

2.4.16. На основании полученных данных производится графическое построение поперечных профилей изучаемых участков (рис. 2.2) и абрис имеющихся разрушений и деформаций.

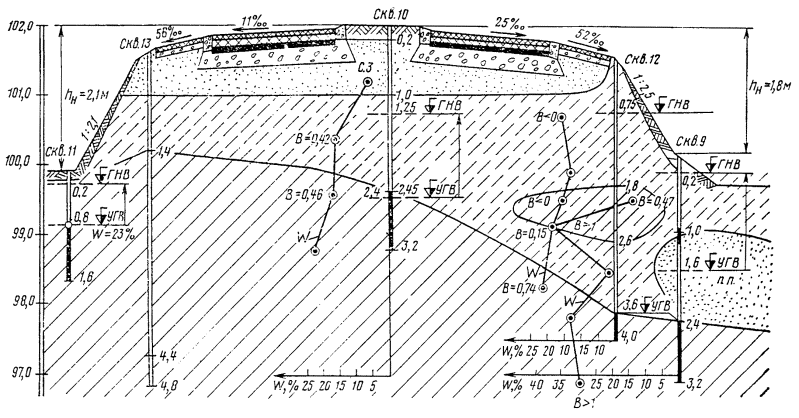

Рис. 2.2. Образец построения поперечников

2.4.17. Модуль упругости  в полевых условиях определяют после вскрытия дорожной одежды.

Испытания ведут на поверхности грунта с помощью штамповой установки, имеющей диаметр штампа 50 см, по методике приложения 1. При невозможности проведения полевых испытаний деформативные характеристики грунтов определяют в лабораторных условиях. Для этой цели следует использовать приборы типа рычажных прессов (штамповый лабораторный метод) или стабилометры. Методика и порядок работ при их использовании изложены в приложении 1.

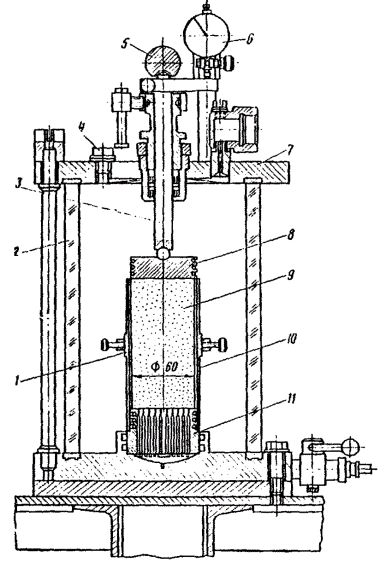

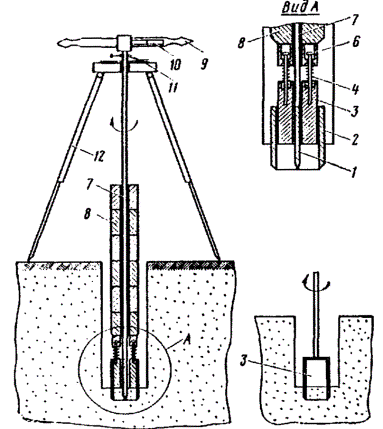

2.4.18. Прочностные характеристики грунтов (угол внутреннего трения φ_w и сцепление С_w) устанавливают в полевых условиях с помощью прибора типа ОВС конструкции Гипродорнии¹. Определение значений этих величин производится непосредственно под конструктивными слоями дорожной одежды по методике, изложенной в приложении 8. В пределах вырубки должно быть проведено не менее пяти испытаний.

Прочностные показатели грунтов земляного полотна в лабораторных условиях определяются на приборе ОВС (лабораторный вариант) конструкции Гипродорнии² или других типах. Методика проведения опытов изложена в приложении 8.

¹ Авторские свидетельства № 485195 и № 561384.

² Авторское свидетельство № 560944.

2.4.19. Обработка частных значений , φ_w и C_w, определенных в полевых или лабораторных условиях, должна производиться по формулам статистической обработки экспериментальных данных согласно ГОСТ 20522-75.

2.4.20. По данным детальных обследований и их обработки составляется ведомость по форме табл. 2.9. Для ее заполнения используются средние статистические данные, имеющие отклонения средней квадратичной ошибки от среднего арифметического не более 10 % при надежности не менее 0,95 и точности до 5 %.

Таблица 2.9

2.4.21. Оценка состояния земляного полотна под проезжей частью по предельным напряжениям заключается в сравнении сжимающих напряжений σ, возникающих в земляном полотне от расчетного автомобиля, с величиной , характеризующей возможность работы грунта обследуемого участки дороги в стадии линейного деформирования.

Для нормальной работы грунта должно быть соблюдено условие

                                                         (2.1)

2.4.22. Оценка прочности земляного полотна под проезжей частью дороги заключается в сопоставлении суммы действующих в грунте активных сдвигающих напряжений от расчетной временной нагрузки τ_ам и веса дорожной одежды τ_ав с сопротивляемостью грунта сдвигу, принимаемой равной произведению 0,75 С_w K′

                                                 (2.2)

где С_w - сцепление грунта, определяемое при проведении полевых или лабораторных испытаний.

Численные значения τ_ам, τ_ав и коэффициент K′ определяются в соответствии с ВСН 46-72.

2.4.23. Если условия по пп. 2.4.21 и 2.4.22 удовлетворяются, то для приведения дорожной конструкции в соответствие с требованиями движения ремонтные работы на проезжей части должны назначаться без изменения характеристик земляного полотна.

Если одно из указанных выше условий не соблюдается, приведение дороги в соответствие с требованиями движения достигается одним из следующих мероприятий: устройство слоев усиления; улучшение состояния земляного полотна; комплексный метод (усиление дорожных одежд с одновременным улучшением состояния земляного полотна).

2.4.24. Расчет слоев усиления производится в соответствии с «Методическими указаниями по оценке прочности и расчету усиления нежестких дорожных одежд» (Гипродорнии, 1974).

Улучшение состояния земляного полотна заключается в уменьшении его влажности, причем таким образом, чтобы обеспечить требования пп. 2.4.21 и 2.4.22.

2.4.25. Поиск решения для удовлетворения требования п. 2.4.21 производится в следующей последовательности:

по результатам испытаний дорожной конструкции определяют Е_общ = Е_ф, , ,  (см. приложение 1 и «Методические указания по оценке прочности и расчету усиления нежестких дорожных одежд»);

по номограмме (рис. 2.3) при известных Е₂ = , Е_общ и  определяют  и вычисляют нормальное напряжение σ, действующее на грунт земляного полотна через дорожную одежду;

при известных σ и  проверяют соблюдение условия п. 2.4.21;

если условие п. 2.4.21 не соблюдается, производят лабораторные испытания образцов грунта при различных влажностях и определяют (не менее чем по трем точкам) зависимость  от W, которую целесообразно представить в графическом виде (см. приложение 1).

Рис. 2.3. Номограмма для определения нормальных напряжений, действующих в земляном полотне под дорожной одеждой:

Е_общ - модуль упругости дорожной конструкции, кгс/см²; Е₁ - модуль упругости дорожной одежды, кгс/см³; Е₂ - модуль упругости земляного полотна, кгс/см²; h - толщина дорожной одежды, см; D - диаметр круга, равновеликого площади контакта сдвоенного колеса расчетного автомобиля, см; р - удельное давление от расчетного автомобиля, кгс/см³; σ - нормальное напряжение, действующее в земляном полотне на контакте с дорожной одеждой, кгс/см²

Одновременно для различных влажностей по приложению 1 устанавливают соответствующие  значения  и по номограмме рис. 2.3 определяют значения действующих на грунт нормальных напряжений σ.

Вынося полученные значения на график (рис. 8 приложения 1), получают для данного грунта зависимость σ от W. Точка пересечения полученных кривых определяет искомую влажность грунта земляного полотна, которую необходимо обеспечить в реальных условиях в соответствии с требованиями п. 2.4.21.

2.4.26. Поиск решения для удовлетворения требований по п. 2.4.22 производится по следующей методике:

при влажности грунта, соответствующей точке пересечения кривых (рис. 8 приложения 1), в лабораторных условиях производят испытания грунта по методике приложения 8 и устанавливают его прочностные характеристики С_w и φ_w;

по значению модуля упругости грунта  при влажности, соответствующей точке пересечения кривых на рис. 8 приложения 1 и полученных значениях С_w и φ_w при известном значении  (см. п. 2.4.25) по номограммам ВСН 46-72 определяют значения τ_ам и τ_ав;

значения τ_ам, τ_ав и С_w подставляют в условие 2.4.22. Если условие не удовлетворяется, производят испытания грунта при трех значениях влажности, меньших, чем влажность в точке пересечения кривых (рис. 8 приложения 1), и строят графические зависимости 0,75 K′ C_w = C_w и τ_ам + τ_ав = τ_w (рис. 6 приложения 8). Точка пересечения полученных кривых соответствует влажности грунта, при которой обеспечивается условие п. 2.4.22.

2.4.27. При разработке мероприятий по улучшению состояния дорожной конструкции необходимо ориентироваться на влажность, получаемую в результате лабораторных определений по п. 2.4.25 и 2.4.26.

2.5. Оценка прочности и расчет усиления жестких дорожных одежд

2.5.1. Для непосредственного массового измерения прочности жестких дорожных одежд в эксплуатационных условиях используют второй критерий прочности - вертикальный упругий прогиб. Остальные три критерия прочности (см. п. 1.2.2) следует оценивать по данным натурного измерения упругих прогибов жестких дорожных одежд с помощью расчетных зависимостей. В наиболее ответственных случаях фактическую объемную прочность бетона можно определять путем испытания на раскалывание выбуренных из покрытия кернов, а также ультразвуковым методом.

2.5.2. До испытаний необходимо:

разделить испытываемый участок дорожной одежды на ряд секций, характеризующихся наиболее однородными грунтово-гидрологическими условиями, идентичной конструкцией дорожной одежды, ее состоянием, единой технологией работ и приблизительно одинаковым движением по составу, интенсивности и суммарному размеру; на границах смежных секций назначить и закрепить контрольные точки на контрольных плитах;

количество измерений на каждой секции должно допускать применение методов математической статистики (не менее 25 - 30).

2.5.3. Для измерения упругих прогибов жесткой дорожной одежды целесообразно использовать установку динамического нагружения (УДН) конструкции МАДИ-ЦНИЛ с регистрацией результатов ручным вибрографом ВР-1 и масштабе 20 : 1.

Для исключения случайных ошибок в каждой точке необходимо выполнить не менее двух измерений.

На неармированных цементобетонных покрытиях измерения прогибов с помощью УДН следует производить на внешней полосе наката посередине длины плиты вблизи свободного продольного края на расстоянии 0,8 - 0,9 м от кромки проезжей части (меньшее расстояние следует принимать для плит шириной 3,5 м, большее - для плит шириной 3,75 м).

2.5.4. Влияние изменения климатических условий (температуры и влажности дорожной одежды и земляного полотна) в течение расчетного периода, а также влияние изменения температуры по толщине плиты в течение суток испытаний следует учитывать по результатам измерений на контрольных точках. При этом для учета влияния климатических изменений в течение расчетного периода необходимо производить по одному измерению прогиба ежедневно на всех контрольных точках (в одно и то же время суток на каждой контрольной точке), а для учета влияния суточного изменения температуры необходимо производить круглосуточные (не реже чем через каждые 2 ч) измерения прогиба в одной только ближайшей контрольной точке с параллельным измерением температуры воздуха сухим термометром на солнце и в тени на уровне поверхности покрытия.

2.5.5. Одновременно с измерением упругих прогибов на испытываемой секции дорожной одежды следует зафиксировать наличие и объем разрушений разных видов: количество (суммарную длину) сквозных (на всю толщину покрытия) трещин; изменение (дисперсию) продольного уклона плит (и их частей), включая количество и величину уступов в швах; площадь выбоин и шелушения поверхности бетона.

2.5.6. Прочность жесткой дорожной одежды по второму критерию прочности обеспечена, если выполнено условие

                                                      (2.3)

где  - среднее значение фактического (измеренного) модуля упругости жесткой дорожной одежды на полосе наката с учетом поправок на влияние климатических изменений в течение расчетного периода и суточного измерения температуры, кгс/см²; K₂ - условный коэффициент запаса по модулю упругости жесткой дорожной одежды, определяют в соответствии с формулами приложения 10;  - среднее значение требуемого модуля упругости жесткой дорожной одежды на полосе наката, принимаемое в зависимости от суммарного размера движения N и толщины плиты покрытия h по данным табл. 2.10.

Таблица 2.10

2.5.7. Прочность по первому критерию прочности обеспечена, если выполнено условие

                                                      (2.4)

где  - фактическая средняя прочность бетона на растяжение при изгибе в нижней плоскости цементобетонного покрытия, кгс/см²; K₁ - коэффициент, определяемый в соответствии с формулами приложения 11;

 - средняя величина растягивающего напряжения при изгибе на нижней плоскости бетонного покрытия, кгс/см²;

                                                      (2.5)

где М_изг - наибольший положительный изгибающий момент на единицу ширины сечения, возникающий от действия расчетной нагрузки Р, кгс/см; K_б - коэффициент условии работы цементобетона в дорожном покрытии, учитывающий температурные напряжения, а также влияние зазора между периферийной частью плиты и основанием, возникающего вследствие температурного коробления. Значения K_б приведены в табл. 2.11, h - толщина плиты покрытия, см.

                                        (2.6)

где R - радиус круга, равновеликого по площади отпечатку колеса задней оси расчетного автомобиля, см; L - упругая характеристика плиты покрытия, см, определенная по формуле (7) приложения 10 при подстановке в нее значения среднего фактического динамического модуля упругости на поверхности основания жесткой дорожной одежды (), вычисленного с помощью выражения (6) приложения 10 по результатам измерений прогибов.

Таблица 2.11

Параметр  формулы (2.4) в наиболее ответственных случаях определяют с помощью испытания кернов на раскалывание или ультразвуковым методом. При отсутствии фактических данных о средней прочности бетона величину  следует принимать

                                                    (2.7)

где K_в - коэффициент, учитывающий возраст бетона, равный 1,3 для бетона в возрасте 90 сут. и более; 1,0 - для бетона в возрасте 28 сут.; K_у - коэффициент, учитывающий усталость бетона вследствие повторного воздействия нагрузки; R_ри - средняя прочность бетона на растяжение при изгибе по результатам испытаний образцов в период строительства, кгс/см².

Для цементобетона с влажностью, составляющей 80 % от полного водонасыщения, при характеристике цикла, равной нулю,

K_у = 1,08 (N)^-0,063,                                                    (2.8)

где N - суммарный размер движения, определяемый согласно данным п. 2.5.11.

2.5.8. Прочность по третьему критерию прочности обеспечена, если

                                                      (2.9)

где  - фактическая средняя прочность бетона на растяжение при изгибе в верхней плоскости цементобетонного покрытия, кгс/см²; K₃ - коэффициент, определяемый в соответствии с формулами приложения 12;

 - средняя величина растягивающего напряжения при изгибе на верхней плоскости бетонного покрытия, кгс/см²;

                                               (2.10)

где М_отр - наибольший по абсолютной величине отрицательный изгибающий момент на единицу ширины сечения, возникающий от действия расчетной нагрузки Р, кгс/см; K_к - коэффициент увеличения изгибающего момента при нагружении покрытия вблизи поперечного шва, равный 2,8;  - коэффициент условий работы бетона в поверхностном слое покрытия, учитывающий влияние температурных напряжений, назначаемый в зависимости от толщины плиты и климатических условий.

Для плиты толщиной 22 см во II дорожно-климатической зоне  = 0,21, в V дорожно-климатической зоне  = 0,19.

М_отр = 0,017 Р.                                                    (2.11)

Параметр  формулы (2.9) в наиболее ответственных случаях определяют с помощью испытания ультразвуковым методом. При отсутствии фактических данных о величине  ее следует принимать равной

                                                (2.12)

где K_в - коэффициент, учитывающий возраст бетона поверхностного слоя, равный 1,15 для бетонов в возрасте 90 сут. и более; 1,0 - для бетона в возрасте 28 сут; K_у - коэффициент, учитывающий усталость бетона вследствие повторного воздействия нагрузки, определяемый по формуле (2.8).

2.5.9. Прочность по четвертому критерию прочности обеспечена, если

                                                    (2.13)

где  - среднее предельное сопротивление сдвигу материала основания жесткой дорожной одежды, кгс/см²;  - условный коэффициент запаса прочности по сопротивлению материала основания сдвигу;  - среднее активное напряжение сдвига в основании жесткой дорожной одежды, кгс/см².

Условие (2.13) применительно к жестким дорожным одеждам целесообразно использовать в виде

                                                 (2.14)

где Р_крит - среднее критическое сжимающее напряжение, кгс/см², при котором в материале основания отсутствуют зоны сдвигов;  - условный коэффициент запаса прочности по сопротивлению материала основания сдвигу (вычисляется в соответствии с формулой (15) приложения 9);  - среднее реактивное давление, кгс/см², возникающее под плитой при расположении нагрузки на полосе наката.

При отсутствии данных относительно коэффициентов вариации v_R и v_S по реактивным и критическим напряжениям величину  следует принимать равной величине K₂, определяемой по измеренным прогибам.

2.5.10. Реактивное давление равно:

                                                 (2.15)

где  - безразмерная величина реактивного давления принимается в зависимости от приведенного расстояния δ от центра приложения нагрузки до края плиты:

	0	0,1	0,2	0,4	0,6	0,8	1,2	1,6	2,0
δ	1,06	0,98	0,91	0,76	0,62	0,48	0,21	0,10	0,07

                                                        (2.16)

где d - фактическое расстояние от центра приложения нагрузки (на полосе наката) до края плиты, обычно равное 80 - 90 см; L - упругая характеристика плиты, см (определяется по формуле (7) приложения 10).

Критическое напряжение равно:

                          (2.17)

где K_n - коэффициент, учитывающий влияние повторности нагружений на сопротивление материала основания сдвигу (K_n = 0,6); γ_i - объемная масса бетона покрытия, кг/см³; h_i - толщина плиты покрытия, пригружающего основание, см; С - сцепление материала основания, кгс/см²; φ - угол внутреннего трения материала основания.

2.5.11. Суммарный размер движения равен:

при оценке прочности на растяжение при изгибе (нижнего и верхнего волокна бетона жесткого покрытия)

                                       (2.18)

при оценке прочности по модулю упругости жесткой дорожной одежды

                                  (2.19)

где K - число марок грузовых автомобилей в составе движения; n - число суток эксплуатации дорожной одежды в году под движением заданного состава и интенсивности; q - знаменатель геометрической прогрессии, описывающей рост интенсивности движения от года к году; Т - срок службы жесткой дорожной одежды, число лет до капитального ремонта; N_i - среднесуточная интенсивность движения автомобилей i-й марки в одном направлении на одну полосу на первый год эксплуатации, авт./сут; P_i - нагрузка на колесо задней оси автомобиля i-й марки, кгс; Р - нагрузка на колесо задней оси расчетного автомобиля, кгс; K_сез - коэффициент влияния сезонов года, определяемый в соответствии с приложением 13.

2.5.12. Поправка на влияние температурного коробления вводится следующим образом:

                                                    (2.20)

где  - упругий прогиб жесткой дорожной одежды при нулевом перепаде температур по толщине плиты ΔТ = 0;  - измеренная величина упругого прогиба при перепаде температуры по толщине плиты, отличном от нуля (положительном или отрицательном); K_T - поправка, учитывающая влияние температурного перепада по толщине плиты на упругий прогиб жесткой дорожной одежды под нагрузкой:

                                                   (2.21)

где ΔТ - перепад температуры по толщине плиты, °С, определяемый в соответствии с приложением 14.

С помощью выражения (2.20) все измеренные значения прогибов приводятся к нулевому температурному перепаду.

2.5.13. Для удобства выполнения расчетов в табл. 1 - 4 приложения 15 приведены значения поправочного коэффициента K_T в зависимости от амплитуды измерения температуры поверхности покрытия (с интервалом 3 °С), времени суток в момент проведения измерений и толщины плиты.

2.5.14. Учет влияния изменения климатических, гидрологических и грунтовых условий в период производства измерений в течение расчетного периода по данным измерений на контрольных точках (плитах) и введение поправок следует выполнять по методике, рекомендуемой для обработки результатов измерений прогибов нежестких дорожных одежд.

2.6. Детальные обследования и оценка устойчивости откосов

2.6.1. Детальные обследования и оценка устойчивости производится для откосов, имеющих нарушения, выявленные в процессе предварительных обследований и по своим размерам не подлежащих исправлению при текущем ремонте. Оценка производится по каждому виду нарушения в зависимости от его характера: нарушение местной устойчивости; нарушение общей устойчивости.

2.6.2. В число данных, подлежащих определению при оценке устойчивости откосов, входят характеристики, представленные в табл. 2.12.

Таблица 2.12

2.6.3. Физические свойства грунтов и указанные в табл. 2.12 показатели определяют следующими способами:

численные значения физических характеристик грунтов - согласно соответствующим государственным стандартам, указанным в п. 2.4.15;

угол внутреннего трения и сцепление грунта - полевыми приборами согласно приложению 8.

При невозможности определения этих характеристик непосредственно на дороге их значение устанавливают в лаборатории при влажности грунта, соответствующей периоду образования на обследуемых участках нарушений или деформаций;

уровень грунтовых вод - бурением скважин согласно п. 2.4.10;

уклон обочин и угол заложения откосов, высота насыпи (выемки), продольный и поперечный уклон резервов, боковых канав - нивелированием обочин, откосов, резервов и боковых канав в местах отмеченных разрушений и деформаций земляного полотна и на прилегающих участках;

ширину укрепления на обочинах, конструкцию и толщину укрепления на откосах - линейными измерениями с помощью рулетки.

2.6.4. Пробы грунта для определения в лабораторных условиях их физических свойств отбираются непосредственно из мест разрушений или деформаций по правилам, изложенным в пп. 2.4.11 - 2.4.12.

Отбор проб для определения в лабораторных условиях прочностных свойств грунтов выполняется согласно пп. 2.4.12 и 2.4.14.

2.6.5. Оценка устойчивости откосов заключается в сравнении их коэффициентов запаса K_зап, полученных расчетным путем на основе опытных данных, с требуемыми значениями, указанными в табл. 1.4.

2.6.6. Оценка местной устойчивости откоса производится отдельно по каждому из отмечаемых видов ее нарушения: оползание поверхностного слоя, сплывы, размывы и механическая суффозия.

2.6.7. Коэффициент запаса при оползании поверхностного слоя и сплывах определяется по формуле

                                        (2.22)

где φ_w и С_w - соответственно значения угла внутреннего трения и общего сцепления, т/м², определенные для условий, соответствующих расчетному периоду; n - заложение откосов; n = ctg α; α - угол заложения откоса, град.; H - полная высота откоса, м; A, B - безразмерные коэффициенты в зависимости от (где h - глубина зоны сплывообразования).

2.6.8. Коэффициент запаса при размывах откосов определяется по формуле

                                                        (2.23)

где v_доп - предельно допустимая скорость поверхностных вод на откосе;

v_факт - фактическая скорость поверхностных вод на откосе.

Определение v_факт, v_доп и h производится в соответствии с «Методическими указаниями по оценке местной устойчивости откосов и выбору способов их укрепления в различных природных условиях» (ЦНИИС, 1970).

2.6.9. При оценке устойчивости откосов, имеющих оползания и сплывы, в случае выхода из тела земляного полотна на откосы грунтовых вод параллельно с расчетом K_зап производится расчет на механическую суффозию грунта. При этом несуффозионными считаются (по ВСН 01-66 МЭиЭ СССР) грунты, из которых могут быть вынесены мельчайшие их частицы в количестве не более 3 % по массе. Расчет заключается в удовлетворении зависимости

                                      (2.24)

где η - коэффициент разнозернистости грунта, равный

Д₃, Д₁₀, Д₁₇, Д₆₀ - диаметры частиц, мм, содержание которых по массе составляет соответственно 3, 10, 17 и 60 %; n - пористость грунта.

Проверке на суффозионную устойчивость подлежат также покрытия из дренирующего грунта, укладываемого на откос.

2.6.10. Общая устойчивость откосов оценивается в соответствии с «Предложениями по расчету устойчивости откосов высоких насыпей и глубоких выемок» (Союздорнии, 1968). При этом метод расчета выбирают в зависимости от местных грунтовых условий согласно данным табл. 2.13.

Таблица 2.13

Использование для расчета K_зап только одного из приведенных в табл. 2.13 методов допустимо лишь в случаях, когда можно однозначно определить форму и характер нарушения откосов.

При этом приведенные в табл. 2.13 методы применимы при заведомо устойчивом основании земляного полотна. К ним относятся основания, сложенные из скальных, полускальных и песчано-гравийных грунтов.

Если основание сложено глинистыми грунтами, соответствие его прочности требуемому состоянию может быть оценено по формуле Маслова

                                                         (2.25)

где С_w - расчетная величина общего сцепления грунта основания; γ_o - объемный вес вышележащего грунта; H - высота насыпи (глубина выемки); М_ф - функции угла внутреннего трения, значения которой устанавливаются по следующим данным:

φo	0	10	20	30
Mф	3,14	4,20	5,70	7,90

2.6.11. Согласно табл. 2.13, коэффициент запаса K_зап рассчитывается по формулам:

1. По методу круглоцилиндрических поверхностей скольжения

                                     (2.26)

где Q_i - масса отдельных блоков, выделенных внутри оползаемой части откоса; α_i - осредненный угол наклона поверхности скольжения к горизонту внутри блока; φ_i, С_i -соответственно угол внутреннего трения и сцепление внутри каждого блока; l_i - длина отрезка дуги плоскости скольжения внутри данного блока.

2. По методу Маслова - Берера

             (2.27)

где Т - часть распора (давление на стенку блока, выделенного внутри сползаемой части откоса), воспринимаемая трением и сцеплением грунта на поверхности скольжения; q - распор (давление на стенку блока) при отсутствии в грунте между блоками трения и сцепления; P_i - нормальное напряжение при сдвиге.

При практическом использовании метода горизонтальных сил напряжение определяют согласно гидростатическому принципу:

P_i = γ_o h_i,                                                            (2.28)

где h_i - средняя высота расчетного блока.

3. По методу проф. Г.М. Шахунянца

                             (2.29)

где N_i - нормальная составляющая массы блока; T_i - тангенциальная составляющая массы блока.

4. По схеме скола при просадке (расчет на выдавливание основания)

                                                        (2.30)

где  - минимальный коэффициент стабильности, равный

                                                         (2.31)

Р_без - безопасная нагрузка для заданного горизонта; Р_о - нагрузка на основание откоса.

При этом безопасная нагрузка определяется по формуле

                                              (2.32)

где С_w и φ_w - расчетные значения соответственно общего сцепления и угла внутреннего трения грунта на данном горизонте;  - средневзвешенная объемная масса грунта, расположенного между рассматриваемым горизонтом и подошвой откоса; z - глубина расположения данного горизонта от уровня подошвы откоса; β - величина касательных напряжений в наиболее опасной точке и на наиболее опасной площадке (определяется по графикам в соответствии с «Предложениями по расчету устойчивости откосов высоких насыпей и глубоких выемок» (Союздорнии, 1968).

Нагрузка на основание откоса определяется по формуле

Р₀ = γ_o H,                                                           (2.33)

где γ_o - объемная масса грунта откоса.

5. По условию равноустойчивости (метод F_p)

                                                    (2.34)

При этом

                                            (2.35)

где tg ψ_p - коэффициент сопротивления сдвигу для данного горизонта; φ_w, С_w - расчетные значения соответственно угла внутреннего трения и общего сцепления на данном горизонте; α_i - угол наклона к горизонтальной плоскости поверхности откоса на уровне данного горизонта; z_i - глубина расположения горизонта от верхнего откоса.

3. МЕРЫ ПО ПОВЫШЕНИЮ ТЕХНИКО-ЭКСПЛУАТАЦИОННЫХ КАЧЕСТВ ДОРОЖНЫХ ОДЕЖД И ЗЕМЛЯНОГО ПОЛОТНА

3.1. Общие положения

3.1.1. Меры по повышению технико-эксплуатационных качеств дорожных одежд и земляного полотна следует назначать путем технико-экономического сравнения возможных вариантов.

3.1.2. Для обеспечения качества выполнения работ при проведении мероприятий по улучшению дорожных одежд и земляного полотна следует руководствоваться соответствующими положениями строительных норм и правил, инструкций и других нормативных документов на выполнение дорожно-строительных и ремонтных работ.

3.1.3. При выборе мероприятий по улучшению дорожных одежд и земляного полотна следует ориентироваться на использование местных материалов, которые по своим характеристикам удовлетворяют соответствующим требованиям.

3.1.4. Все мероприятия должны осуществляться в период года, наиболее благоприятный для качественного выполнения работ.

3.1.5. Приемку выполненных работ и оценку их качества производят в соответствии с Правилами приемки работ при строительстве, капитальном и среднем ремонте автомобильных дорог (ВСН 19-74). При этом для оценки ровности покрытий следует пользоваться в зависимости от способа ее измерения данными табл. 3.1, 3.2 и 3.3.

Таблица 3.1

Таблица 3.2

Примечание. Нормы ровности выражены показателем толчкомера ТХК-2, установленного на автомобиле УАЗ-452 и ПАЗ-672 (в скобках) при постоянной скорости движения автомобилей 50 км/ч и нагрузке в кузове 120 - 180 кгс.

Таблица 3.3

Величина коэффициента сцепления автомобильного колеса с увлажненной поверхностью отремонтированного покрытия должна соответствовать требованиям СНиП II-Д.5-72.

3.2. Уменьшение износа и улучшение ровности покрытий переходного типа

3.2.1. Уменьшение износа и улучшение ровности покрытий переходного типа достигается путем устройства верхних слоев износа толщиной 4 - 5 см из специально подобранных гравийно (щебеночно)-песчаных смесей с добавкой чешуированного (а при его отсутствии - порошкообразного или жидкого) хлористого кальция (CaCl₂). Наиболее приемлем в качестве добавки фосфатированный хлористый кальций (ХКФ), который обладает значительно меньшим коррозионным действием к металлу и не оказывает вредного воздействия на растительность.

3.2.2. Применяемые для слоя износа гравийно (щебеночно)-песчаные смеси должны обеспечивать высокую плотность покрытия и обладать хорошей морозоустойчивостью.

Зерновой состав смесей должен удовлетворять следующим требованиям (табл. 3.4).

Таблица 3.4

Примечание. Смесь № 1 надлежит применять для устройства слоя износа на дорогах с интенсивностью движения от 400 до 500 авт./сут; смесь № 2 - при интенсивности менее 400 авт./сут.

3.2.3. Применяемый гравийный материал по прочности и морозостойкости должен отвечать требованиям СНиП I-Д.2-70, предъявляемым к материалу для верхнего слоя гравийного покрытия.

3.2.4. Материал для устраиваемого слоя должен содержать не менее 30 - 40 % по массе дробленых фракций (щебень или дробленый гравий).

Добавку хлористого кальция или ХКФ вводят в гравийно (щебеночно)-песчаную смесь по норме 16 - 22 кг/м³, что соответствует 0,7 - 1,0 кг/м² (химически чистого вещества) слоя толщиной 4 - 5 см.

3.2.5. Слой износа устраивают из приготовленной в установках гравийно (щебеночно)-песчаной смеси с добавкой соли или методом смешения на дороге.

В первом случае смесь готовят в смесителях (типа Д-370), установленных в притрассовых карьерах и оборудованных специальными дозаторными устройствами для хлористого кальция (или ХКФ) и воды.

При смешении на дороге в предварительно распределенный слой зернистого материала вводят требующееся количество хлористой соли и затем материал тщательно перемешивают до получения однородной смеси.

3.2.6. Технология устройства слоя износа из приготовленной в установках смеси, а также окончательное профилирование и уплотнение слоя, получаемого методом смешения на дороге, аналогичны изложенным в «Указаниях по строительству дорожных гравийных покрытий» ВСН 7-72 Минавтодора РСФСР.

3.2.7. Требующиеся ровность и плотность слоя износа должны поддерживаться в процессе эксплуатации дороги путем выравнивающего профилирования (с добавкой или без добавки нового материала) с надлежащим уплотнением, а также мероприятиями по обеспыливанию в соответствии с «Указаниями по обеспыливанию гравийных и грунтовых автомобильных дорог» ВСН 8-72 Минавтодора РСФСР.

3.3. Улучшение ровности и шероховатости усовершенствованных покрытий

3.3.1. Места с неудовлетворительной ровностью нежестких покрытий при условии достаточной прочности дорожной одежды исправляют путем укладки тонких выравнивающих слоев из асфальтобетонной смеси.

Для устройства выравнивающих слоев применяют: на дорогах I и II категорий - горячий асфальтобетон, на дорогах III категории - теплый и холодный асфальтобетон.

При толщине слоя 3,5 - 5 см применяют мелко- и среднезернистые смеси; при толщине менее 3,5 см - песчаный асфальтобетон. Из холодных смесей устраивают слои толщиной менее 3 см. При этом минимальная толщина слоя допускается равной 1 - 1,5 см (в плотном теле).

При приготовлении и укладке асфальтобетонных смесей следует руководствоваться требованиями ГОСТ 9128-76, СНиП III-Д.5-73, а также «Инструкции по строительству дорожных асфальтобетонных покрытий» ВСН 93-73 Минтрансстроя СССР.

3.3.2. Тонкие слои необходимо устраивать преимущественно в теплую сухую погоду при температуре воздуха не ниже + 10 °С по сухому и чистому покрытию. До начала работ имеющиеся деформации и повреждения на покрытии должны быть устранены.

Для обеспечения надлежащего сцепления тонкого слоя со старым покрытием за 3 - 5 ч до начала укладки производят предварительную обработку поверхности покрытия жидким битумом или эмульсией по норме 0,5 - 0,8 л/м².

3.3.3. При устройстве выравнивающего слоя необходимо тщательно контролировать температуру смеси, поступающей на укладку. Требуемая температура смеси при укладке в зависимости от марки битума приведена в табл. 3.5.

Таблица 3.5

Для укладки смеси целесообразно применять асфальтоукладчики типа Д-699 (ДС-48) с автоматической системой, обеспечивающей требующуюся ровность покрытия и заданный поперечный профиль.

3.3.4. Если ремонт производят, не прерывая движения по дороге, то выравнивающий слой устраивают вначале на одной, а затем на другой половине проезжей части. При возможности устройства объездов смесь укладывают сразу на всю ширину покрытия за один проход асфальтоукладчика.

Целесообразная длина полосы укладки горячей асфальтобетонной смеси одним укладчиком, при котором создается хорошее сопряжение обеих полос, зависит от температуры воздуха и должна приниматься по табл. 3.6.

Для теплой асфальтобетонной смеси длину полосы следует принимать от 70 до 250 м при температуре воздуха 10 - 20 °С и не более 500 м при температуре выше + 20 °С. При использовании для выравнивающего слоя холодных смесей длина укладываемой полосы допускается до 500 м.

Таблица 3.6

3.3.5. При укладке смеси необходимо особое внимание уделять устройству продольных и поперечных сопряжений. Для обеспечения требуемой плотности укладываемого материала в этих местах нужно следить за тем, чтобы слой смеси у кромки уже уложенной полосы был на 1 - 2 см толще, чем по всей ширине укладываемой полосы.

Для лучшего сопряжения смежных полос, одна из которых устраивается через день или позднее, чем другая, следует край ранее устроенной полосы перед возобновлением укладки тщательно разогреть разогревателями или уложить у края на ранее уплотненный слой горячую смесь в виде валика шириной 15 - 20 см, который убирают непосредственно перед устройством смежной полосы.

3.3.6. Важнейшим условием качественного выполнения работ по устройству тонких выравнивающих слоев является быстрое и тщательное уплотнение уложенной смеси.

Уплотнение ведут вначале легкими, а затем тяжелыми катками с гладкими вальцами. Количество проходов по одному следу соответственно 4 - 5 и 8 - 10. Катки должны передвигаться от краев полосы к середине, затем от середины к краям, перекрывая каждый след на 20 - 30 см. Первый проход необходимо выполнять по продольному сопряжению с ранее уложенной полосой.

3.3.7. Для достижения требуемой плотности и механической прочности материала устраиваемого слоя уплотнение смесей следует начинать при температуре не ниже указанной в табл. 3.5.

3.3.8. В процессе уплотнения после двух-трех проходов легкого катка следует проверять ровность уложенного слоя с помощью 3-метровой рейки. Выявленные дефекты должны быть незамедлительно устранены.

3.3.9. Степень уплотнения материала нормируется коэффициентом уплотнения, определяемым в соответствии с п. 9.40 СНиП III-Д.5-73.

Коэффициент уплотнения выравнивающих слоев из горячих и теплых смесей должен быть через 10 сут после устройства слоя не менее: для типов А и Б - 0,99; В, Г, Д - 0,98. Водонасыщение образцов, взятых из готового слоя, устроенного из асфальтобетонных смесей типов: А - 2,0 - 5,0 %; Б - 2,0 - 3,5; В - 2,0 - 4,0; Г - 2,5 - 4,0; Д - 2,0 - 3,5 %.

Окончательное уплотнение слоя, устраиваемого из холодных смесей, достигается под действием движения автомобилей (со скоростью не более 40 км/ч), которое тщательно регулируют по всей ширине проезжей части. Коэффициент уплотнения слоя, определяемый после уплотнения его движением автомобилей в течение 30 сут, должен быть не менее 0,96.

3.3.10. В местах устройства выравнивающих слоев необходимо поднять обочины на толщину укладываемого слоя. Обочины должны быть укреплены в соответствии с п. 3.5.13 - 3.5.27.

3.3.11. Повышение шероховатости нежестких усовершенствованных дорожных покрытий при ремонтных работах достигается следующими способами:

устройством слоя износа из асфальтобетонных (горячих или теплых) многощебенистых (с содержанием щебня 50 - 65 %) или песчаных смесей с применением дробленого песка;

втапливанием черного щебня в поверхность слоя износа (слоя усиления или выравнивающего слоя), устраиваемого из асфальтобетонных смесей, не обеспечивающих требуемой шероховатости;

устройством поверхностной обработки.

3.3.12. В зависимости от крупности применяемого каменного материала обеспечиваемая шероховатость поверхности покрытий подразделяется на следующие основные типы: особо мелкошероховатая поверхность типа наждачной бумаги, устраиваемая с применением дробленых материалов крупностью до 5 мм; мелкошероховатая - с щебнем размером до 10 или 15 мм; среднешероховатая - с щебнем размером до 20 мм.

Более крупный щебень для устройства шероховатых поверхностей покрытий можно применять в особых случаях: на шумовых или укрепительных полосах обочин, для укрепления сопряжений проезжей части с разделительными полосами и т.д.

3.3.13. Предпочтение целесообразно отдавать мелкошероховатой поверхности, более стойкой против износа до появления опасной скользкости и обеспечивающей меньший износ шин и шум при движении.

Требования к каменным материалам, применяемым для устройства шероховатой поверхности на покрытиях, должны предъявляться в соответствии с табл. 3.7.

Таблица 3.7

3.3.14. Зерновые составы минеральной части асфальтобетонных смесей для устройства шероховатых слоев подбирают по ГОСТ 9128-76. Показатели физико-механических свойств и структуры асфальтобетона из этих смесей должны соответствовать требованиям этого ГОСТа. Приготовление таких смесей и их укладка должны выполняться в соответствии с «Инструкцией по строительству дорожных асфальтобетонных покрытий» ВСН 93-73 Минтрансстроя СССР.

3.3.15. При уплотнении слоев из смесей, содержащих 50 - 60 % щебня, целесообразно применять катки на пневматических шинах, которые обеспечивают лучшую шероховатость готового покрытия и снижение дробимости щебня. Катками на пневматических шинах начинают уплотнение, а после 10 - 12 проходов их по каждому следу окончательно доуплотняют слои тяжелым вальцовым катком.

3.3.16. Технология устройства шероховатой поверхности методом втапливания щебня включает укладку слоя асфальтобетонной смеси, предварительное уплотнение уложенного слоя, распределение черного щебня, окончательное уплотнение слоя. После укладки слоя асфальтобетонной смеси и одного-двух проходов легкого катка или сразу после прохода асфальтоукладчика с включенным трамбующим брусом по поверхности слоя распределяют механическим распределителем (а при его отсутствии - вручную) черный щебень равномерным слоем в одну щебенку.

Температура смеси в уложенном слое к моменту распределения черного щебня должна быть не ниже 90 - 110 °С для горячих смесей и 60 - 80 °С для теплых.

3.3.17. Для втапливания применяют черный щебень фракций 5 - 10, 10 - 15 или 15 - 20 мм, нормы расхода которого принимают соответственно 6 - 8, 7 - 10 или 9 - 12 кг/м².

Щебень, обработанный битумами СГ-130/200, МГ-130/200 или дегтем Д-5, применяют в холодном (соответствующем температуре воздуха) или теплом (до 80 °С) состоянии. Черный щебень, обработанный битумами БНД-60/90, БНД-90/130, применяют нагретым до 130 °С, дегтем Д-6 - до 90 °С и битумами БНД-130/200 и БНД-200/300 - до 100 °С.

Распределенный щебень втапливают в поверхностный слой средними и тяжелыми катками. Окончательное уплотнение слоя рекомендуется вести самоходными катками на пневматических шинах. Плотность готового слоя контролируют согласно п. 3.3.9.

Способ втапливания черного щебня может быть применен для повышения шероховатости покрытий в местах с выступившим на поверхность избытком вяжущего.

Такие места на покрытии тщательно очищают от пыли и грязи, после чего равномерно распределяют черный щебень фракции 5 - 10 мм по норме 4 - 6 кг/м². Затем разогревают покрытие и распределенный щебень асфальторазогревателями, использующими тепловую энергию инфракрасного излучения. В разогретый поверхностный слой втапливают черный щебень с помощью самоходных катков на пневматических шинах.

3.3.18. Повышение шероховатости покрытий способом поверхностной обработки заключается в предварительной очистке покрытия с последующим розливом вяжущего, распределением черного щебня, уплотнением катками и уходом за ковриком в процессе его формирования.

Основными требованиями при устройстве поверхностной обработки являются: точность дозирования вяжущего, нормы которого корректируют в зависимости от состояния обрабатываемой поверхности зернового и петрографического состава рассыпаемого материала; точность и равномерность распределения щебня; надлежащий уход в процессе формирования обработки.

3.3.19. Для поверхностной обработки применяют холодный или теплый черный щебень, который приготавливают в соответствии с пп. 5.131 - 5.135 Инструкции ВСН 93-73.

Применение необработанного щебня допустимо только на дорогах с небольшой интенсивностью движения (менее 1000 авт./сут).

В качестве вяжущего применяют дорожные вязкие битумы или битумные эмульсии.

3.3.20. При устройстве поверхностных обработок с применением вязких битумов следует руководствоваться требованиями «Технических правил ремонта и содержания автомобильных дорог» (ВСН 24-75). Технология производства работ при использовании эмульсий в основном та же, что и с вязким битумом, но эмульсию разливают (во избежание стекания ее на обочины из-за малой вязкости) на предварительно распределенный щебень в количестве 60 - 70 % от требующейся нормы. Остальную часть минерального материала распределяют после розлива эмульсии. Нормы расхода щебня те же, что и при поверхностной обработке с применением битума.

Расход 50 %-ной эмульсии в зависимости от крупности щебня составляет:

Фракция щебня, мм	5-10	10-15	15-20
Расход эмульсии, л/м2	0,9-1,1	1,2-1,4	1,5-1,8

При необработанном щебне расход эмульсии повышают на 20 - 30 %. В зависимости от погодных условий и типа эмульсии через 1 - 4 ч распределенный щебень уплотняют двумя-тремя проходами катка. Движение по участку открывают не ранее чем через 1 сут после окончания уплотнения.

3.3.21. С целью ускорения формирования и увеличения срока службы поверхностных обработок в применяемые при их устройстве вяжущие материалы (битум или деготь) вводят добавки полимеров. В качестве такой добавки целесообразно использовать поливинилхлорид (ПВХ)^* марки Э-62, характеризующийся следующими свойствами: удельный вес 1,5 - 1,6 г/см³, молекулярный вес 320 - 400 тыс. кисл. ед., содержание золы - не более 0,05 %, содержание летучих веществ - не более 0,5 %.

^* На основании исследований, выполненных в МАДИ под руководством проф. В.К. Некрасова.

3.3.22. В зависимости от вида и марки вяжущего количество вводимого поливинилхлорида (ПВХ) должно быть в пределах, указанных в табл. 3.8.

3.3.23. Смешение битума или дегтя с добавком ПВХ осуществляют в котлах, снабженных мешалкой, скорость вращения которой составляет 20 - 40 об/мин.

3.3.24. ПВХ вводят в обезвоженный битум или деготь при температуре 50 - 70 °С. Время перемешивания при этой температуре составляет 1 - 2 ч. Затем температуру повышают до 100 - 120 °С и смесь дегтя с ПВХ перемешивают при этой температуре в течение 1,0 - 1,5 ч, а битума с ПВХ - в течение 20 - 24 ч.

3.3.25. Приготовленные вяжущие должны отвечать требованиям табл. 3.9.

Таблица 3.8

Таблица 3.9

3.3.26. На покрытие вяжущее наносят с помощью автогудронатора, обеспечивая норму розлива в пределах 0,7 - 1,0 л/м². Для равномерного распределения рабочая температура битума с добавкой ПВХ должна быть 120 - 130 °С; дегтя с добавкой ПВХ - 100 °С.

3.3.27. Щебень для поверхностной обработки должен отвечать требованиям табл. 3.5 и п. 3.3.19 настоящих Технических указаний. Нормы распределения щебня, а также технология устройства обработки аналогичны приведенным в «Технических правилах ремонта и содержания автомобильных дорог» (ВСН 24-75).

3.3.28. Поверхностную обработку с использованием битумных или дегтевых вяжущих с добавкой ПВХ устраивают на хорошо прогретом покрытии при температуре воздуха не ниже 15 °С. Движение на обработанном участке покрытия открывают через 6 - 8 ч после окончания работ, ограничивая скорость в первые 3 сут до 40 - 50 км/ч.

3.3.29. Для устройства шероховатой поверхности на дорогах с интенсивностью движения до 3000 авт./сут можно применять битумные шламы, представляющие собой эмульсионно-минеральную смесь литой консистенции, которая состоит из песка, минерального порошка, эмульгатора, воды и дисперсного битума. Выбор материалов для битумных шламов, подбор составов, а также приготовление смесей и их укладку выполняют, руководствуясь техническими указаниями по применению битумных шламов для устройства защитных слоев на автомобильных дорогах (ВСН 27-76).

3.3.30. Повышение шероховатости цементобетонных покрытий достигается устройством на них двойной поверхностной обработки с применением черного щебня и резинобитумного вяжущего. Резинобитумное вяжущее представляет собой специально приготовленную смесь из набухшей и частично девулканизированной резиновой крошки, вязкого битума и каменноугольного масла.

3.3.31. Для приготовления резинобитумного вяжущего следует применять вязкий битум БНД-60/90 или БНД-90/130, каменноугольное масло, отвечающее требованиям ГОСТ 2770-74, и дробленую резину - продукт переработки утильных автопокрышек, отвечающую требованиям ТУ 3810436-70 «Резина дробленая для изготовления гидроизоляционных и строительных материалов».

3.3.32. Щебень для поверхностной обработки должен отвечать требованиям табл. 3.4 и п. 3.3.19 настоящих Технических указаний.

Рекомендуемые составы резинобитумных вяжущих приведены в табл. 3.10.

Таблица 3.10

Требования к резинобитумным вяжущим изложены в табл. 3.11.

Таблица 3.11

Примечания. 1. Подготовленное к испытанию резинобитумное вяжущее нагревают на 2 - 3 °С выше температуры испытания (130 °С, 25 °С), баню вискозиметра наполняют техническим глицерином с температурой, превышающей заданную (130 °С) на 5 °С.

2. Сцепление резинобитумного вяжущего с образцами из цементного раствора определяется согласно ГОСТ 11508-74 с учетом нижеследующего: состав раствора и технология приготовления образцов должна соответствовать ГОСТ 310-00; размер образцов 2 × 2 × 2 см.

3.3.33. Резинобитумное вяжущее приготовляют в мешалках (лучше всего на специально оборудованной базе) согласно разделу V «Технических указаний по приготовлению резинобитумной мастики и способам заполнения деформационных швов цементобетонных дорожных покрытий» (ВСН II-72), а также в котлах типа ЦКБ Т-201 или автогудронаторах, снабженных лопастной мешалкой (скорость вращения 20 - 40 об/мин).

При приготовлении вяжущего в мешалку сначала загружается предварительно обезвоженный и нагретый до 150 - 160 °С битум в количестве 10 % от требуемого объема, затем в битум вводится расчетное количество обезвоженного и нагретого до 40 - 70 °С каменноугольного масла и смесь тщательно перемешивается в течение 10 - 15 мин. В разжиженный таким способом битум небольшими порциями вводится заданное количество просушенной резиновой крошки, предварительно просеянной через сетку с отверстиями 3 мм.

Перемешивание смеси производится при температуре 150 - 160 °С в течение 1,0 - 1,5 ч. Затем постепенно при постоянном перемешивании загружается остальное количество обезвоженного и нагретого до 160 °С битума. Окончательное перемешивание всех составляющих материалов производится в течение 30 мин при температуре 160 °С. Температура готового вяжущего должна быть в пределах 150 - 160 °С. Точность весовой дозировки всех материалов составляет ± 1 %.

3.3.34. В зависимости от наличия оборудования выбирается последовательность приготовления и транспортировки вяжущего, а именно:

приготовление вяжущего на базе в полном объеме и перевозка в автогудронаторе при циркуляции вяжущего перед его розливом;

перемешивание на базе разжижителя и частично битума с резиновой крошкой и перевозка в котле; последующее перемешивание с битумом в автогудронаторе при постоянной циркуляции вяжущего;

приготовление вяжущего в полном объеме в автогудронаторе со специальной мешалкой.

При перекачивании резинобитумного вяжущего в автогудронатор следует строго следить, чтобы в горловине цистерны автогудронатора была установлена сетка с отверстиями 3 мм.

Приготовленное вяжущее можно без снижения качества неоднократно нагревать до рабочей температуры. Нагрев смеси выше 165 °С запрещается, так как резиновые составляющие разлагаются и теряют свои свойства.

3.3.35. На очищенное покрытие наносится из автогудронатора тонкий слой грунтовки (каменноугольное масло или деготь марок Д-1 или Д-2) с расходом 0,3 - 0,4 л/м².

Для основного розлива норму вяжущего материала назначают в зависимости от крупности щебня по табл. 3.12. При этом рекомендуется стремиться к нижней границе указанных расходов.

Таблица 3.12

3.4. Меры по повышению прочности дорожных конструкций

С дорожными одеждами нежесткого типа

3.4.1. Повышение прочности дорожных конструкций должно выполняться одним из способов, изложенных в п. 2.4.23 настоящих Технических указаний, при соответствующем технико-экономическом обосновании.

3.4.2. Усиление дорожной одежды производят в соответствии с рекомендациями «Методических указаний по оценке прочности и расчету усиления нежестких дорожных одежд» (Гипродорнии, 1974).

С дорожными одеждами жесткого типа

3.4.3. Мероприятия по повышению прочности (усилению) дорожных одежд жесткого типа необходимо выполнять в том случае, если по результатам оценки прочности не соблюдаются условия (2.3; 2.4; 2.9; 2.13; 2.14).

Для обоснования мероприятий, направленных на приведение фактических запасов прочности жесткой дорожной одежды в соответствие требованиям движения автомобилей с заданными скоростями и нагрузками в течение требуемого срока службы, необходимо произвести расчет усиления дорожной одежды.

3.4.4. В настоящее время можно применять следующие способы усиления жестких дорожных одежд: с помощью слоев из асфальтобетонных смесей и из непрерывно армированного бетона.

Толщину слоев усиления следует определять из тех же условий (2.3; 2.4; 2.9; 2.13; 2.14). При этом если материал старого покрытия и слоя усиления имеет различные модули упругости, то сначала определяют эквивалентную толщину плиты из разномодульных материалов, приведенную к материалу с наибольшим модулем упругости, а затем определяют требуемую толщину усиления

                                               (3.1)

где h_экв - толщина однородной плиты с модулем упругости материала старого покрытия (Е_ст.п), эквивалентная по жесткости старому покрытию и толщиной h_ст.п слоя усиления; Е_ус - модуль упругости материала для усиления.

3.4.5. При определении толщины усиления из непрерывно армированного бетона в расчет в качестве  вводится измеренное значение  жесткой дорожной одежды в зоне поперечных швов.

Положительный изгибающий момент при расчете армирования определяется по формуле (2.6). При этом упругая характеристика плиты определяется по формуле

                                                    (3.2)

где  - средний измеренный модуль упругости усиливаемой жесткой дорожной одежды, кгс/см², приведенный к условиям работы поперечного шва, равный:

                                                      (3.3)

где  - средний измеренный модуль упругости усиливаемой жесткой дорожной одежды на полосе наката, кгс/см²; μ_эо - коэффициент Пуассона основания существующей дорожной одежды; В_п - погонная жесткость непрерывно армированного покрытия с учетом влияния трещин равна:

                                            (3.4)

где F_а - площадь нижней продольной арматуры в поперечном сечении непрерывно армированного покрытия, см²; Е_а - модуль упругости арматуры, кгс/см²; b - ширина поперечного сечения непрерывно армированного покрытия; h₀ - полезная высота сечения покрытия, равная:

h₀ = h - а_а,

где h - толщина покрытия, см; а_а - расстояние от центра тяжести нижней продольной арматуры до нижнего волокна покрытия, см; х - высота сжатой зоны бетона в сечении, см, определяемая из условия (3.4).

3.4.6. При определении толщины плиты усиления из непрерывно армированного бетона коэффициент усталости, учитывающий снижение прочности бетона вследствие повторности воздействия нагрузки для нижнего волокна, следует определять по зависимости для воздушносухого бетона, имеющей вид:

                                             (3.5)

где N - суммарный размер движения, определяемый по формуле (2.18).

Определенная расчетом толщина плиты h при расположении арматуры ниже половины толщины плиты (от поверхности покрытия) может быть уменьшена на величину

                                                       (3.6)

Напряжение растяжения в арматуре от автомобильной нагрузки определяют по формуле

                                                     (3.7)

где n′ - соотношение модулей упругости арматуры и бетона при расчете железобетонной плиты на выносливость:

Марка бетона	150	200	300	400	500 и выше
n´	30	25	20	15	10

М - расчетный положительный изгибающий момент, определяемый по формуле (2.6); I_n - момент инерции приведенного сечения:

                                (3.8)

где x - высота сжатой зоны бетона, определяемая из условия

                                (3.9)

где b - ширина покрытия, см; F_a - площадь нижней продольной арматуры, см²;  - площадь верхней продольной арматуры, см²;  - расстояние от центра тяжести верхней продольной арматуры до верхнего волокна покрытия, см; y_а - расстояние от нейтральней оси сечения до центра тяжести растянутой арматуры, см.

3.4.7. Допустимое по условию выносливости растягивающее напряжение в арматуре

                                (3.10)

где  - нормативное сопротивление арматуры растяжению, кгс/см²; N - число проходов расчетных автомобилей за срок службы, определяемое по формуле (2.18); ρ - характеристика цикла напряжений в арматуре:

                                                 (3.11)

где σ_ат - растягивающие напряжения в арматуре от объемных изменений бетона, кгс/см²; σ_аmax - растягивающие напряжения в нижней арматуре от действия положительного изгибающего момента, кгс/см²; K_p - коэффициент перехода от нормативных значений предела выносливости на фиксированной базе N = 2·10⁶ циклов нагружений к пределу выносливости с переменной базой; K_p = 0,86 для сталей класса А-I; K_p = 1,05 для A-II; K_p = 1,32 для сталей класса A-III.

3.4.8. Напряжение в арматуре от объемных изменений бетона:

                    (3.12)

                                         (3.13)

                                             (3.14)

расстояние между трещинами:

                             (3.15)

где τ - величина силы сцепления между бетоном и арматурой, кгс/см²; E_б - модуль упругости бетона, кгс/см²; h - соотношение модулей упругости арматуры и бетона непрерывно-армированного покрытия; b - ширина сечения, см; h - толщина непрерывно армированного покрытия; q - отношение суммарного периметра арматурных стержней к площади поперечного сечения арматуры на единицу ширины сечения, см^-1; П - суммарный периметр арматурных стержней, см; е - расстояние между трещинами, см; σ_б - напряжение в бетоне от объемных изменений, кгс/см²; z - коэффициент усадки бетона; α - коэффициент температурного расширения бетона; Δt - годовое изменение температуры; с - сцепление непрерывно армированного покрытия с основанием.

3.4.9. Коэффициент K₆, входящий в формулу (3.10), определяют в соответствии с приложением 17.

3.4.10. Допустимое по условию выносливости напряжения сжатия при изгибе в бетоне сжатой зоны

                                                 (3.16)

где K_в - коэффициент, учитывающий возраст бетона (для верхнего волокна бетона в возрасте 90 сут и более K_в = 1,15); K_у - коэффициент, учитывающий усталость бетона вследствие повторного воздействия нагрузки, определяемый по формуле (2.8);  - нормативное сопротивление бетона сжатию при изгибе, кгс/см².

Коэффициент K₇, входящий в формулу (3.16), определяют в соответствии с приложением 18. Примеры расчета двух вариантов усиления жесткой дорожной одежды приведены в приложении 19.

3.4.11. В отдельных случаях при резком несоответствии фактической измеренной прочности жесткой дорожной одежды требованиям движения целесообразно производить усиление крупноразмерными сборными плитами из предварительно напряженного железобетона. Расчет таких плит должен производиться по отдельной методике¹.

¹ Коновалов С.В., Коганзон М.С. Практическая методика расчета жестких дорожных покрытий с учетом повторности воздействия нагрузок. М., «Высшая школа», 1970.

3.5. Мероприятия по улучшению земляного полотна

3.5.1. Мероприятия по улучшению характеристик земляного полотна подразделяются на две группы: мероприятия, требующие переустройства земляного полотна; мероприятия, которые не сопровождаются переустройством земляного полотна.

Первая группа мероприятий включает замену грунтов земляного полотна, изменение высоты насыпи, устройство теплоизолирующих слоев, капилляропрерывающих прослоек, дренажной системы в теле земляного полотна и т.д. Эти мероприятия могут быть использованы (в силу необходимости разрушения дорожной одежды или земляного полотна) только на стадии реконструкции дороги и должны сопровождаться разработкой специальных проектов.

Вторая группа мероприятий включает вопросы правильного содержания земляного полотна в наиболее неблагоприятные периоды года, укрепление обочин и откосов, защиту земляного полотна от грунтовых вод путем их перехвата дренажными устройствами, инъецирование специальных составов в тело земляного полотна и т.д.

3.5.2. В настоящем документе рассматриваются только меры, входящие во вторую группу, как наиболее доступные в условиях эксплуатации дорог и позволяющие проводить ремонтные работы без перерыва движения автомобилей по дороге. Меры, входящие в первую группу, следует применять только в том случае, если применение мероприятий, относящихся ко второй группе, невозможно или неэффективно.

Меры по улучшению состояния земляного полотна назначаются раздельно по его элементам, находящимся (согласно результатам оценки) в неудовлетворительном состоянии. При этом они могут носить как единичный, так и комплексный характер. Выбор мер производится в соответствии с табл. 3.13.

3.5.3. Независимо от числа применяемых мероприятий и их вида во всех случаях необходимо обеспечивать надлежащее содержание земляного полотна в зимне-весенний период, как наиболее неблагоприятный с точки зрения накопления в земляном полотне влаги. Меры в этом случае должны быть направлены на создание в земляном полотне режима миграции влаги, обеспечивающего ее перемещение в сторону обочин или, во всяком случае, уменьшение количества влаги, подсасываемой под дорожную одежду. Для этого необходимо осуществлять систематическую очистку обочин от снега с удалением его за пределы бровки земляного полотна.

Очистка обочин особенно эффективна для дорог, у которых проезжая часть имеет невысокие модули упругости, а также при земляном полотне, сложенном пучинистым или пылеватым и суглинистым грунтом.

3.5.4. Защита земляного полотна от поверхностных вод путем устройства слоев гидроизоляции на обочинах или их укрепления с использованием гидроизолирующих материалов применяется при земляном полотне, сложенном пучиноопасными, глинистыми и пылеватыми грунтами, и повышенной влажности.

Гидроизоляция обочин обеспечивает снижение влажности земляного полотна до 10 - 15 %, если основным источником увлажнения являются поверхностные воды.

3.5.5. Применение только гидроизоляции обочин целесообразно в условиях:

малой интенсивности движения и на дорогах низких категорий (в этих случаях процент наезда автомобилей на обочины мал и устройство специальных слоев укрепления на поверхности обочин нецелесообразно);

ранее выполненного укрепления обочин дорог только несвязными материалами в неблагоприятных грунтово-климатических условиях.

3.5.6. Для выполнения работ по гидроизоляции на обочинах открывают корыто на глубину, соответствующую верхней поверхности дренирующего слоя, а при его отсутствии - на глубину 30 - 35 см. Поперечный уклон корыта должен составлять 40 %. Гидроизоляцию наносят на дно корыта слоем не более 0,5 см. Если используют жидкие вяжущие, то для их лучшего сцепления с грунтом на дно корыта укладывают крупнозернистый материал (щебень, гальку, гравий, шлак и др.).

Слой гидроизоляции после его стабилизации должен быть засыпан местным грунтом с последующим уплотнением согласно требованиям «Инструкции по определению требуемой плотности и контролю за уплотнением земляного полотна автомобильных дорог» ВСН 55-69 (Минтрансстрой СССР, 1969) и укреплен посевом трав.

3.5.7. Для устройства слоев гидроизоляции могут быть использованы: различные органические вяжущие материалы (битум, деготь, гудрон), а также дизельное отработавшее масло, нефтяные остатки и др.; карбамидные смолы всех марок; поверхностно-активные вещества в сочетании с гербицидами типа 2КФ; препарат типа полиакрилонита гидроизолированного (ПОНИ-Г); различные синтетические пленки толщиной не менее 0,1 мм.

3.5.8. Укрепление обочин путем устройства специальных слоев дорожно-строительных материалов применяется для защиты земляного полотна от переувлажнения поверхностными водами, снижения аварийности, сохранения целостности дорожной одежды в зоне крайней полосы наката и кромки, повышения эксплуатационных характеристик дорожной конструкции в целом, увеличения скорости движения.

Таблица 3.13

3.5.9. Правила укрепления обочин, способы выбора и расчета их слоев изложены в «Рекомендациях по укреплению обочин автомобильных дорог» (Гипродорнии, 1975).

3.5.10. Мероприятия по защите земляного полотна от грунтовых вод применяются для снижения их уровня до норм, установленных СНиП II-Д.5-72, и включают ремонт (восстановление) неисправных или разрушенных водоотводных устройств, повышение работоспособности водоотводных устройств, возведение новых водоотводных сооружений.

3.5.11. Ремонту (восстановлению) подлежат водоотводные устройства, которые по результатам оценки признаны соответствующими местным дорожно-климатическим и грунтовым условиям, но имеют незначительные повреждения. Работы заключаются в очистке, профилировании и мелких исправлениях водоотводных устройств с корректировкой при необходимости продольного уклона и поперечного профиля, согласно результатам детального обследования и в соответствии с СН 449-72.

3.5.12. Меры по повышению работоспособности водоотводных устройств применяют в случае их сильного разрушения под воздействием климатических факторов и при неустойчивых и размываемых грунтах.

Работы заключаются в укреплении стенок и дна водоотводных устройств различными материалами, уширении и раскрытии профилей, увеличении уклонов и глубины устройств.

3.5.13. Укрепление водоотводных устройств может производиться травосеянием, укладкой штучных материалов (бетонная плитка, камень и т.д.) и смесью грунтов с различными вяжущими. Выбор типа укрепления должен производиться с учетом грунтово-гидрологических условий, рельефа местности и количества пропускаемой воды. Для укрепления следует применять материалы, которые рекомендуются для укрепления откосов насыпей и выемок.

3.5.14. Размеры отремонтированных (восстановленных) и укрепленных водоотводных устройств должны отвечать местным условиям с учетом требований СН 499-72.

3.5.15. Ликвидация водоотводных устройств проводится в случае, если они не соответствуют условиям и являются источником переувлажнения элементов земляного полотна. Сюда следует отнести невозможность обеспечения надлежащих уклонов, отсутствие мест для отвода воды, возможность придания резервам благоприятного профиля, обеспечивающего отвод воды от оси дороги.

3.5.16. Возведение новых водоотводных сооружений проводится в случае отсутствия или полного несоответствия имеющихся водоотводных устройств местным грунтово-климатическим условиям и при необходимости их сооружения согласно результатам обследования. Эти работы выполняются по проектам, специально разработанным на основе СН 449-72, СНиП II-Д.5-72, СНиП III-Д.5-73.

3.5.17. В сложных грунтово-гидрологических условиях, помимо перечисленных выше мер, следует устраивать специальные дренажи. Дренаж может быть выполнен в виде открытых или заполненных различным фильтрующим материалом канав.

Конструкции дренажных устройств и их исполнение должны назначаться специальным проектом с учетом положений следующих документов:

1. Инструкция по сооружению земляного полотна автомобильных дорог (ВСН 97-63). Госстрой СССР, 1964.

2. Указаний по проектированию земляного полотна железных и автомобильных дорог (СН 449-72). Госстрой СССР, 1973.

3. Предложений по совершенствованию дренажа автомобильных дорог в выемках. Союздорнии, 1969.

4. Методических рекомендаций по осушению земляного полотна при реконструкции и капитальном ремонте автомобильных дорог. Минск, 1972.

5. Временных технических указаний по устройству дренажа из пористых керамзитобетонных трубофильтров (ВСН 7-67). Мосоргстрой, 1968.

6. Технических указаний по оздоровлению основной площадки земляного полотна. «Транспорт», 1968.

Таблица 3.14

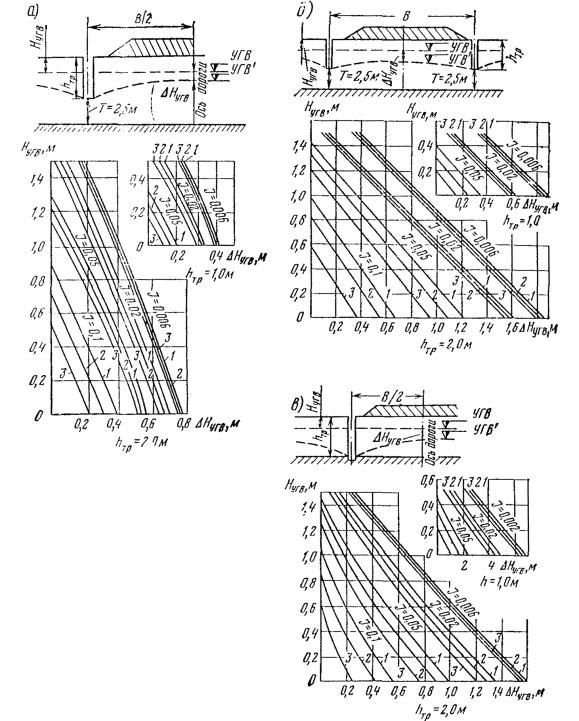

Рис. 3.1. Номограммы для определения величины понижения уровня грунтовых вод ΔН_угв в случае применения:

а - однолинейного несовершенного дренажа; б - двухлинейного несовершенного дренажа; в - совершенного дренажа;

Н_угв - первоначальная глубина нахождения уровня грунтовых вод; I - гидравлический уклон для данного вида грунта;  - расстояние от оси дороги до оси траншеи (соответственно 9, 11 и 14 м для кривых 1, 2, 3)

3.5.18. Выбор типа дренажных прорезей может быть осуществлен с помощью табл. 3.14. Наиболее эффективные параметры дренажных прорезей устанавливают по графикам (рис. 3.1) с учетом величины гидравлического уклона, ширины земляного полотна по его основанию В, глубины сооружаемой дренажной прорези.

3.5.19. Для обеспечения устойчивости откосов применяются следующие мероприятия: уполаживание откосов; устройство пригрузочных берм; устройство гидроизоляционных покрытий; устройство термоизоляционных покрытий; укрепление откосов решетчатыми конструкциями; укрепление откосов травосеянием; укрепление откосов одерновкой; уплотнение грунтов откоса; регулирование поверхностного стока; дренирование грунтов с помощью различных дренажных устройств - вертикальных прорезей, присыпного дренажа, нагорных канав и др. Если в процессе детального обследования выявлен комплекс факторов, влияющих на устойчивость откосов, применяются комбинированные мероприятия.

3.5.20. Уполаживание откоса насыпи производится путем укладки на откос и последующего уплотнения слоя грунта с мощностью, увеличивающейся к основанию откоса. Выбор требуемой крутизны откоса следует устанавливать путем расчета трех-четырех вариантов с различной крутизной и построения графика зависимости коэффициента запаса от крутизны откоса. По указанному графику устанавливается крутизна откоса, соответствующая требуемому коэффициенту запаса. Уполаживание откосов выемок производится путем срезки грунта на величину, задаваемую на основе данных детальных обследований.

3.5.21. Устройство пригрузочных берм производят с целью изменения напряженного состояния откоса путем укладки на часть откоса или его основание слоя грунта с постоянной мощностью. Расчет размеров пригрузочных берм производится в соответствии с «Методическими указаниями по проектированию земляного полотна на слабых грунтах» (Минтрансстрой СССР, 1968).

3.5.22. Укрепление обочин оказывает положительное влияние на устойчивость откосов, позволяя повысить прочностные характеристики слагающих их грунтов путем изменения водно-теплового режима земляного полотна (см. «Рекомендации по укреплению обочин автомобильных дорог». Минавтодор РСФСР, Гипродорнии, 1975).

3.5.23. Защитные покрытия на откосах служат для регулирования водно-теплового режима грунтов и снижения активности физико-химического выветривания. В зависимости от назначения они разделяются на гидроизоляционные, термоизоляционные и совмещенные термогидроизоляционные. Принципы проектирования таких покрытий изложены в «Методических указаниях по оценке местной устойчивости откосов и выбору способов их укрепления в различных природных условиях» (ЦНИИС, 1970); «Методических рекомендациях по обеспечению устойчивости откосов земляного полотна при проектировании и строительстве автомобильных дорог в условиях Молдавской ССР» (Союздорнии, 1974) и «Указаниях по применению в дорожном и аэродромном строительстве грунтов, укрепленных вяжущими материалами» (СН 25-74), Госстрой, 1975.

3.5.24. Термоизоляционные покрытия назначаются для защиты морозоопасных пучинистых грунтов от промерзания, увлажненных сильно набухающих грунтов от высыхания и усадки, морозоопасных сильно набухающих грунтов от обоих упомянутых процессов выветривания. Термоизоляционные слои могут быть приготовлены из асбестовой и торфяной крошки, шлака, супесчаных и песчаных грунтов, песчано-гравийной смеси и т.д.

3.5.25. Гидроизоляционные покрытия назначаются для защиты водонеустойчивых и склонных к выщелачиванию грунтов, сильно набухающих грунтов при естественной влажности, а также, от увлажнения выпадающими осадками, талыми и стекающими поверхностными водами. Они выполняются из шлакоглинобетона и грунтов, образованных минеральными и органическими вяжущими с добавками инертных материалов (шлака, золы уноса, песка и т.д.).

3.5.26. Укрепление решетчатыми конструкциями целесообразно применить на высоких насыпях:

а) вместо защитных покрытий на откосах насыпей и откосных дренажей на поверхности откосов выемок;

б) в стесненных условиях, когда необходимо увеличить крутизну откосов, сложенных глинистыми грунтами, до величины, большей определенной расчетом на местную устойчивость, но не более установленной на основе оценки общей устойчивости.

Выбор решетчатых конструкций производится в соответствии с «Методическими рекомендациями по выбору решетчатых конструкций для укрепления конусов и откосов земляного полотна автомобильных дорог».

3.5.27. Укрепление откосов травосеянием и одерновкой выполняют в соответствии со следующими нормативными документами:

Методическими указаниями по оценке местной устойчивости откосов и выбору способов их укрепления в различных природных условиях (ЦНИИС, 1970);

Методическими рекомендациями по обеспечению устойчивости откосов земляного полотна при проектировании и строительстве автомобильных дорог в условиях Молдавской ССР (Союздорнии, 1974);

Альбомом конструкций укреплений откосов земляного полотна железных и автомобильных дорог общей сети Союза ССР (Минтрансстрой, 1970);

Типовыми проектными решениями, серия 500-15. Поперечные профили земляного полотна, конструкции укреплений и дорожных одежд для сельских дорог (Гипродорнии, 1974).

3.5.28. Посев трав должен производиться в лучшие агротехнические сроки, чтобы до наступления сплывоопасного периода было обеспечено образование дернового покрова хорошего качества.

3.5.29. Укладку растительного грунта следует производить на грунт откоса, не нарушенный физико-химическим выветриванием, для чего перед укладкой следует проводить уплотнение грунта.

3.5.30. Укрепление откосов одерновкой допускается в случаях, когда лучшие агротехнические сроки посева не могут быть соблюдены.

3.5.31. Уплотнение грунта на откосах производится согласно «Инструкции по сооружению земляного полотна автомобильных дорог».

3.5.32. Регулирование поверхностного стока производится в соответствии с «Методическими рекомендациями по обеспечению устойчивости откосов земляного полотна при проектировании и строительстве автомобильных дорог в условиях Молдавской ССР» и «Методическими указаниями по оценке местной устойчивости откосов и выбору способов их укрепления в различных природных условиях».

3.5.33. Для регулирования поверхностного стока в глубоких выемках и высоких насыпях (при их делении на отдельные ярусы) необходимо во всех случаях предусматривать укрепление обочин, а на поверхности каждого яруса - водонепроницаемый слой, например из грунта, обработанного битумом или битумной эмульсией. Если полка устроена в глинистом грунте, на ее поверхности предварительно устраивают защитный слой из материалов, устойчивых к погодно-климатическим воздействиям. В качестве такого материала могут быть использованы местные морозостойкие неусадочные грунты.

3.5.34. Дренирование откосов производится при весьма неблагоприятных грунтово-климатических условиях, когда перечисленными выше мероприятиями невозможно обеспечить работоспособность земляного полотна и устойчивость откосов. Дренирование применяется, как правило, в сочетании с другими мероприятиями (укреплением, гидроизоляцией и т.п.). При проектировании дренажных устройств руководствуются:

Методическими рекомендациями по обеспечению устойчивости откосов земляного полотна при проектировании и строительстве автомобильных дорог и условиях Молдавской ССР (Союздорнии, 1974);

Методическими указаниями по оценке местной устойчивости откосов и выбору способов их укрепления в различных природных условиях (ЦНИИС, 1970);

Методическими рекомендациями по осушению земляного полотна при реконструкции и капитальном ремонте автомобильных дорог (Белдорнии, 1972);

Методическими рекомендациями по осушению земляного полотна и оснований дорожных одежд в районах избыточного увлажнения и сезонного промерзания грунтов (Союздорнии, 1974);

Методическими рекомендациями по осушению грунтов в откосах выемок горизонтальными дренажными скважинами из трубофильтров (ЦНИИС, 1973).

3.5.35. Поперечные дренирующие устройства следует применять для осушения откосов, сложенных трещиноватыми глинистыми грунтами с песчаными водоносными прослойками малой мощности и прерывистого простирания. Такие устройства осуществляют в виде поперечных траншейных дренажей или горизонтальных дренажных скважин, обсаженных трубофильтрами.

3.5.36. Поперечные траншейные дренажи следует устраивать в неглубоких выемках (до 6 - 8 м) и предусматривать дренажные выпуски непосредственно в водоотводные канавы (кюветы).

3.5.37. Горизонтальные дренажные скважины, обсаженные трубофильтрами, располагают у подошвы откоса или у подошвы его отдельных частей (ярусов). Следует применять дренажные скважины диаметром 100 мм.

3.5.38. При глубине выемки до 4 м скважины располагают в один ряд на высоте 0,5 м от основания откоса. Расстояния между скважинами в ряду определяют по формуле

                                                         (3.17)

где a, b - коэффициенты, определяемые в зависимости от вида грунта по табл. 3.15; f - интенсивность пучения, доли единицы.

3.5.39. При глубине выемки более 4 м скважины располагают в два ряда. Расстояние между скважинами во втором ряду устанавливают по формуле

                                                          (3.18)

где L_р2 - расстояние между скважинами во втором ряду; L_p1 - расстояние между скважинами в первом ряду.

3.5.40. Нагорные канавы глубиной до 0,8 - 1,0 м устраивают для перехвата поступающей к откосам выемок верховодки, развитой в почвенном или подпочвенном слоях, а также для регулирования стока поверхностных вод на откосах выемок, проложенных на косогорах. При более глубоком залегании прослоев водоносного грунта грунтовые воды перехватываются вертикальными дренажными прорезями (траншеями), заполненными дренирующим грунтом с коэффициентом фильтрации не менее 3 м/сут. При расположении ярко выраженных песчаных водоносных горизонтов на глубине более 3 м от верха откоса перехватывающий дренаж устраивается на специальной полке, врезанной в откос.

3.5.41. Присыпной откосный дренаж из фильтрующего материала (песка, песчано-гравийной смеси) применяется совместно с защитными слоями при значительном дебите воды, фильтрующейся на откос через трещиноватый глинистый пласт с водонасыщенными песчаными прослойками.

Присыпной откосный дренаж целесообразно размещать таким образом, чтобы его нижняя часть была расположена на полке или подошве откоса, где устраивают специальные дренажные трубы для вывода дренированной воды в кювет или отводную канаву. При этом должна быть обеспечена водонепроницаемость основания под дренажными трубами путем устройства экранов из перемятой глины, грунта, обработанного вяжущими или вязкого битума. Толщина откосного дренажа должна быть не менее 0,8 м.

Таблица 3.15

3.5.42. Инъецирование растворов в земляное полотно производят для придания грунтам водоотталкивающих свойств или изменения их структуры с целью повышения прочностных и деформативных характеристик. Инъецирование можно использовать и как средство борьбы с пучинами.

Инъецирование земляного полотна применяют при опасном переувлажнении грунтов как за счет поверхностных, так и грунтовых вод.

3.5.43. Для защиты земляного полотна от переувлажнения могут быть использованы: растворы гидрофобизирующих жидкостей ГКЖ-10, ГКЖ-11; разжиженные битумы СГ-15/25; СГ-25/40; МГ-25/40, ГОСТ 11955-74; дегти Д-1, Д-2 ГОСТ 4641-74; хлористый калий (KCl) или калийные соли (калийные удобрения), ГОСТ 4568-74 и СТУ 43-193-61; фтористый калий (KF) или бифторид калия (KHF₂) - СТУ 35 XII 384-61; калиевое или натриевое жидкое стекло (K₂OnSiO₂) или (Na₂OnSiO₂), ГОСТ 13078-67.

3.5.44. Для улучшения прочностных и деформативных свойств грунтов могут быть использованы:

натриевое жидкое стекло с серной кислотой (H₂SO₄) ГОСТ 2184-43;

водный раствор концентрата бардяного жидкого (КБЖ) с бихроматом калия, ГОСТ 8518-57;

карбамидная смола марки МФ-17 (МРТУ-6-05-1006-66) с крепителями М-3 (ТУ 6-05-1596-72), сульфитно-спиртовой бардой (ГОСТ 8518-57 и МРТУ 130435-66) или азотнокислым аммонием (ГОСТ 2-65).

3.5.45. Указанные выше вещества применяются для гидрофобизации, укрепления и снижения величины морозного пучения следующих грунтов:

пылеватых песков, пылеватых супесей и суглинков легких пылеватых с P_h = 6,5 - 7,5 и K_ф = 0,01 - 0,2 м/сут;

сезонно промерзающих грунтов глинистого и пылеватослоистого состава, а также крупнообломочных грунтов, содержащих частицы размером 0,1 мм в количестве не менее 30 % по массе;

сухих и водонасыщенных грунтов с K_ф = 0,3 - 50 м/сут с содержанием карбонатов не более 0,1 % по массе (только для МФ-17).

В случае использования жидкого стекла по методу газовой силикатизации пригодными для такого способа укрепления считаются бескарбонатные и карбонатные песчаные грунты с неограниченным содержанием карбонатов с различной степенью влажности и коэффициентом фильтрации K_ф = 0,5 - 20,0 м/сут; лессовые грунты со степенью влажности не выше 0,75 и K_ф не ниже 0,1 м/сут; загипсованные грунты с неограниченным содержанием гипса и K_ф = 0,5 - 20,0 м/сут.

3.5.46. Способ гидрофобизации и укрепления грунтов путем их инъецирования следует использовать для улучшения земляного полотна под проезжей частью дороги и создания противофильтрационных завес на откосах выемок и в основании земляного полотна.

3.5.47. Закрепление или гидрофобизация грунтов путем их инъецирования заключается в нагнетании в грунт под определенным давлением химических водных растворов через инъекторы, располагаемые по участку закрепления по специальной схеме. Типы инъекторов, оборудования и порядок производства работ выбирают в зависимости от вида грунтов и применяемых материалов в соответствии со следующими документами:

Методическими рекомендациями по борьбе с пучинами инъекцией закрепляющих растворов (Белдорнии, 1973);

Рекомендациями по применению химических средств защиты от пучения фундаментов, возводимых на вечномерзлых грунтах (НИИоснований, 1974);

Рекомендациями по закреплению некарбонатных песчаных грунтов при проходке подземных выработок (НИИоснований, 1973);

Рекомендациями по газовой силикатизации песчаных и лессовых шунтов (НИИОСП, 1973).

3.5.48. Эффективность гидрофобизации грунтов путем их инъецирования оценивают пробными полевыми или лабораторными работами с последующим испытанием закрепленных грунтов по методике СН 25-74.

ПРИЛОЖЕНИЕ 1

Определение деформативных характеристик земляного полотна в полевых и лабораторных условиях

Определение модуля деформации или упругости грунта состоит в установлении зависимости между его деформацией при нагружении и действующей нагрузкой. В полевых условиях это достигается путем постепенного нагружения земляного полотна через жесткий штамп определенным давлением, создаваемым домкратом или другим нагрузочным устройством. При этом величина давления, передаваемого на грунт, фиксируется по манометру, а значение осадки штампа (или восстановление при разгрузке) - прогибомером. Для исключения влияния перекосов штампа на регистрируемую величину его осадки измерение производится по центру штампа (рационализаторское предложение № 33 от 29 декабря 1973 г., Гипродорнии), как это показано на рис. 1.

Подготовительные работы при проведении штамповых испытаний заключаются в планировании поверхности грунта и сборке штамповой установки. Планирование в месте испытаний производится вручную путем «поддирки» грунта с последующей подсыпкой слоя непылеватого песка толщиной не более 1 см.

Установка штампа производится всей его плоскостью одновременно и с обязательной его притиркой по месту. На штамп устанавливается переходный стакан, гидравлический индикатор давления и домкрат. После сборки штамповой установки устанавливается прогибомер.

Вся штамповая установка распирается в заднюю балку автомобиля, выполняющую функции упора, давлением не более 0,05 кгс/см². Это значение принимается за ноль отсчета.

Рабочее нагружение земляного полотна производится ступенями - давлением не более 0,1 - 0,25 кгс/см² с выдержкой на каждой ступени до достижения скорости осадки не более 0,02 мм/мин или ее затухания.

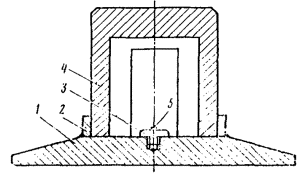

Рис. 1. Испытательный штамп конструкции Гипродорнии:

1 - штамп; 2 - кольцевой ограничитель стакана; 3 - упорный винт для ножки прогибомера; 4 - стакан с боковым отверстием для рычага прогибомера; 5 - поверхность установки подпятника щупа прогибомера

Рис. 2. График определения деформативных свойств грунта в полевых условиях:

 - полная осадка при заданной нагрузке;  - обратимая осадка; ,  - нагрузки, соответствующие обратимой и полной осадкам

Величина максимального давления при испытании элементов земляного полотна принимается: при испытании грунтов под дорожными одеждами 2,0 кгс/см²; неукрепленных обочин - 6 кгс/см²; грунтов на обочинах для их последующего укрепления - 3 кгс/см².

После достижения максимальной величины давления производится разгрузка штампа.

Режим разгрузки аналогичен режиму нагружения. Испытания в одном месте проводятся до получения идентичных значений осадки штампа при предыдущем и последующем нагружениях.

На основании результатов опытов строится график испытаний (рис. 2). При этом для расчета модуля деформации с графика снимаются показания, соответствующие полной осадке штампа по первой кривой нагружения при максимальной величине нагрузки; для расчета модуля упругости с кривой последнего нагружения из точки начала нагружения проводится касательная.

Точка отклонения кривой от этой касательной определяет упругую деформацию грунта  и соответствующее ей предельное напряжение (давление) .

Частные значения модуля упругости земляного полотна (см. п. 2.4.19) по результатам полевых штамповых испытаний определяют по формуле

                                                      (1)

где  - величина предельных давлений на штамп, соответствующих ; D - диаметр штампа (50 см); μ - коэффициент Пуассона, принимаемый для данных расчетов равным 0,3;  - поправочный коэффициент на испытания грунта жестким штампом;  - упругая осадка.

Расчет частых значений модуля деформации грунта по каждому испытанию производится по формуле

                                                               (2)

где  - давление, кгс/см²; λ_п - относительная осадка, равная ;  - абсолютное значение осадки штампа, соответствующее  и снимаемое с графика, (см. рис. 2); D - диаметр штампа.

Обработка частных значений для получения среднестатистической величины производится в соответствии с ГОСТ 20522-75.

Определение деформативных характеристик грунтов в лаборатории производится с целью подбора значения влажности, при которой удовлетворяются требования по прочности и деформируемости земляного полотна, а также в случаях, когда определение указанных выше характеристик в полевых условиях затруднено или невозможно.

Изучение этих характеристик грунта производится на рычажных прессах или стабилометрах типа А (рис. 3, а) и Б (рис. 3, б).

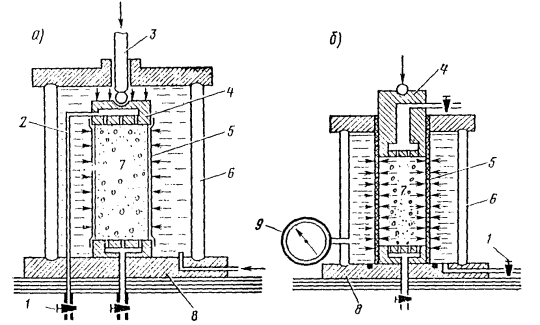

Рис. 3. Схемы испытательных камер применяемых типов стабилометров:

1 - краны гидросистемы; 2 - система дополнительной нагрузки; 3 - шток; 4 - штамп; 8 - гидроизолирующая резиновая оболочка; 6 - кольцевая обойма камеры из оргстекла; 7 - испытываемый образец грунта; 8 - основание камеры; 9 - манометр

Подготовка грунта к таким испытаниям производится в соответствии с инструкцией ВСН 46-72 в специальных или цилиндрических формах, обеспечивающих размеры образцов:

для испытания на рычажных прессах - высота и диаметр соответственно 150 × 150 или 200 × 150 мм (при диаметре испытательного штампа 40 - 50 мм);

для испытания на стабилометрах типа А и Б - диаметром 58 мм и высотой 120 мм.

Образцы могут быть вырезаны и из монолитов грунта, взятых на обследуемых участках земляного полотна.

Обеспечение соответствия в опытах значений плотности образцов, имеющих место на дороге, достигается их ударным уплотнением в формах согласно методике, изложенной в ВСН 55-69. При этом количестве ударов подбирается путем сопоставления объемной массы грунта в форме с объемной массой грунта исследуемого элемента земляного полотна в расчетный период года.

При необходимости достижения оптимальной плотности грунтов с использованием стандартного прибора уплотнения необходимо соблюдать режим нагружения: для несвязных грунтов (песок и гравий) - 75 ударов; для суглинков и глин - 120; для жирных глин (число пластичности более 30) - 100 ударов.

При использовании других форм и уплотняющих грузов требуемое количество ударов устанавливается по формуле

                                                               (3)

где А - затраченная на уплотнение 1 см³ образца работа, равная 5,6; 9,3; 11,3 кгс/см³ соответственно для 75, 120 и 150 ударов в стандартной форме; F - площадь образца; h₁ - высота уплотняемого образца; h₂ - высота падения гири; m - масса гири.

Уплотнение образца ведется по частям в пределах каждой 1/3 его высоты. Уплотненный в форме грунт вместе с надставкой помещают не менее чем на 1 сут в эксикатор для более полного распределения влаги и восстановления нарушенных в процессе уплотнения грунта пленок связной воды.

Для большего соответствия образцов грунта реальным условиям или при подборе влажности грунта, удовлетворяющей требуемому значению E_у, уплотнение может производиться при заданной влажности или при ее оптимальном значении с последующим доувлажнением до необходимой величины. В последнем случае необходимое доувлажнение производится в эксикаторе.

Испытания на рычажном прессе (рис. 4) заключаются в нагружении образца грунта через жесткий штамп по центру формы ступенчатой нагрузкой с выдержкой давления на каждой ступени до достижения скорости осадки не более 0,02 мм/мин. Нагрузка создается гирями с учетом передаточного отношения рычагов пресса. Перемещение штампа фиксируется с помощью двух индикаторов, полусумма отсчетов которых является регистрируемой осадкой штампа. Нагружение ведется ступенями не более 0,1 - 0,25 кгс/см² до предельно заданной нагрузки или появления интенсивных пластических деформаций, характеризующихся резким увеличением осадки штампа. После достижения этой нагрузки производится разгрузка образца с последующим его нагружением аналогично испытаниям грунта в полевых условиях. По результатам испытаний строится график, аналогичный указанному на рис. 1.2.

Рис. 4. Рычажный пресс конструкции:

а - Союздорнии; б - Гипродорнии;

1 - измерительные индикаторы; 2 - штамп; 3 - форма с грунтом; 4 - рычажно-силовая система; 5 - подъемный столик для установки формы с грунтом; 6 - шток рычажно-силовой системы со штампом; 7 - противовес; 8 - несущая рама

Модуль упругости грунта рассчитывается по формуле

                                                         (4)

Модуль деформации грунта определяется по формуле

                                                                  (5)

Обозначения в указанных выше формулах соответствуют обозначениям, приведенным на рис. 2, с заменой индекса 1 на индекс 2.

Испытания грунтов в условиях трехосного сжатия (на стабилометрах типа А и Б) производятся ступенями возрастающей нагрузки без цикла разгрузки образца до полного его разрушения. При этом величина коэффициента бокового давления в стабилометрах типа А (или при необходимости на стабилометре типа Б) принимается ориентировочно по таблице.

Возрастание значений ξ в этой таблице соответствует росту осевой нагрузки в стабилометре в среднем в пределах 0,2 - 2,0 кгс/см².

Стабилометр типа А конструкции Гипродорнии (рис. 5 и 6) представляет собой камеру, внутри которой помещается образец грунта, испытываемый одновременно боковым и осевым давлением. Боковое давление создается с помощью замкнутой гидравлической системы с ручным винтовым прессом, осевое - специальным механизмом со слежением нагрузки. Возникающая в результате нагружения деформация образца для обеспечения постоянства бокового давления компенсируется стабилизатором давления, встроенным в гидросистему.

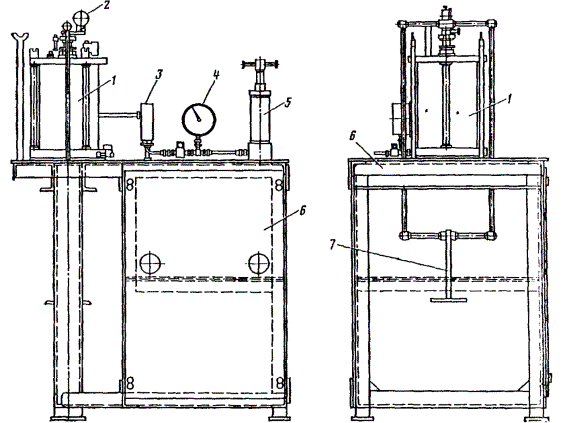

Рис. 5. Стабилометр конструкции Гипродорнии:

1 - испытательная камера; 2 - индикатор; 3 - гидравлический демпфер; 4 - манометр; 5 - ручной насос гидравлической боковой пригрузки; 6 - станина; 7 - грузовая площадка, или следящее нагрузочное устройство

Рис. 6. Испытательная камера стабилометра конструкции Гипродорнии:

1 - обойма для приготовления и установки образца; 2 - стенка камеры; 3 - шток осевой нагрузки; 4 - пробка выпуска воздуха; 5 - рамка силовой системы осевого нагружения; 6 - индикатор; 7 - верхняя крышка камеры; 8 - штамп; 9 - испытываемый образец; 10 - резиновая оболочка; 11 - вкладыш

Гидроизоляция образца осуществляется с помощью резиновой оболочки, защемленной на верхнем и нижнем вкладышах упругими кольцами. Величина бокового давления регистрируется с помощью манометра, осевого давления и деформации образца соответственно по динамометру и индикатору часового типа. Работа на приборе состоит в следующем. Приготовленный по указанной методике образец грунта помещают в резиновую оболочку и закрывают вкладышами с последующей герметизацией. Приготовленный к опыту образец заключают в металлическую разрезную обойму со склейкой ее половинок кусочком бумаги. После установки образца в камеру крышку закрывают, затягивают стяжные болты и при открытых кранах гидросистемы в камеру заливают воду. При этом шток поршня и стабилизатора давления находится в верхнем положении. Заглушка-пробка для залива воды закрывается, и в камере с помощью ручного поршня-насоса создается требуемое боковое давление. После достижения требуемой величины на центральный шток надевается рамка, устанавливается индикатор и подготавливается механизм осевого нагружения. Это положение принимается за начало рабочего состояния.

Механизм нагружения со слежением состоит из двух траверс, соединенных двумя направляющими колоннами, между которыми установлена опорная траверса с пружиной и домкратом. Сквозь нижнюю траверсу проходит винт домкрата, подпирающий опорную траверсу. Работа механизма состоит в следующем. В стакан опорной траверсы устанавливается пружина, соответствующая наибольшей заданной на образец нагрузке. К направляющим, закрепленным в верхней траверсе, подвешивается нижняя траверса так, чтобы обеспечить зазор 10 мм между ней и нижней поверхностью скобы, установленной на винте домкрата. Опорная траверса закрепляется на рамке, нагружающей образец. Поворотом винта домкрата плавно нагружается траверса и через направляющие - верхнюю траверсу и динамометр, сжимая пружину, происходит нагружение рамки и соответственно образца. По мере осадки образца нагрузка поддерживается с помощью пружины или дополнительным подкручиванием винта домкрата. При разрушении образца свободный ход пружины будет соответствовать осадке образца до разрушения.

Испытание на стабилометре этого типа заключается в нагружении образца осевой нагрузкой с одновременным поддержанием его бокового давления стабилизатором. Нагружение ведется без промежуточных циклов разгрузки ступенями до полного разрушения образца. Величина каждой ступени должна находиться в пределах 0,1 - 0,25 кгс/см² до давления 2 кгс/см² и ступенями 0,25 - 0,50 кгс/см² при давлении свыше 2 кгс/см² и до разрушения образца. При проведении опыта регистрируется: осевое давление, прикладываемое к образцу на ступенях его нагружения; соответствующая ступеням нагрузки деформация образца; величина бокового давления; давление при разрушении; деформация образца в момент разрушения.

По данным испытаний строится график, образец которого приведен на рис. 7.

Рис. 7. График для определения деформативных свойств грунтов при заданной влажности W в лабораторных условиях

Рис. 8. График зависимости напряжений от относительной влажности , при которой грунт работает в стадии линейного деформирования:

1 - зависимость, полученная при испытании грунта в лаборатории; 2 - зависимость, полученная с графика рис. 2.3 при подборе соответствия грунта Е_тр

Величина модуля деформации (упругости) при испытаниях на стабилометре типа А рассчитывается по формулам:

                                                         (6)

                                                            (7)

где , ,  и  - принимаются по графику (см. рис. 2); h - первоначальная высота образца; β - коэффициент, зависящий от бокового расширения грунта,

μ - коэффициент Пуассона.

При испытаниях в стабилометрах типа А значение β может быть рассчитано по таблицам.

Испытания на стабилометре типа Б и обработка материалов опытов производятся по методике, изложенной в «Практическом руководстве к исследованию механических свойств грунтов с применением стабилометра типа М-2 (Госэнергоиздат, 1959), или в монографии Е. Чаповского «Лабораторные работы по грунтоведению и механике грунтов» («Недра», 1966).

Испытания грунтов по подбору влажности земляного полотна, удовлетворяющей требованию п. 2.4.21, проводятся при дискретно задаваемых значениях влажности с построением зависимостей, аналогичных указанным на рис. 7. Определяя по этим графикам значение , строят график в координатах  и  (см. рис. 8, кривая 1).

По полученным при полевых испытаниях Е_общ и , а также определенным в лаборатории (согласно рис. 8) значением  по номограмме рис. 2.3 определяем действующие в земляном полотне напряжения σ, которые наносим на график (рис. 8, кривая 2) для соответствующих ординат . Точка пересечения этих кривых определяет влажность, а следовательно, напряжение, при котором земляное полотно будет работать в упругой стадии деформирования при неизменных параметрах дорожной одежды.

ПРИЛОЖЕНИЕ 2

Оценка ровности и коэффициента сцепления дорожных покрытий с помощью передвижной лаборатории ПКРС-2^*

Передвижная лаборатория ПКРС-2 (рис. 1) состоит из специально оборудованного автомобиля (типа УАЗ или РАФ) и одноколесного прицепного прибора, на котором установлены датчики для измерения ровности и тормозной силы. В кузове автомобиля смонтированы устройства управления, измерительная и регистрирующая аппаратура, а также бак для воды, используемой при поливке дороги, когда измеряют коэффициент сцепления покрытия с колесом автомобиля.

^* В соответствии с «Инструкцией по эксплуатации автомобильной установки ПКРС-2 для контроля ровности и коэффициента сцепления дорожных покрытий». Союздорнии, 1971.

Рис. 1. Передвижная лабораторная установка ПКРС-2:

1 - прицеп с измерительным колесом; 2 - датчик ровности; 3 - датчик коэффициента сцепления; 4 - бак для воды; 5 - рукоятка управления подачей воды под измерительное колесо; 6 - регистрирующий прибор; 7 - педаль тормоза измерительного колеса

Ровность покрытия оценивают проездом лаборатории по каждой полосе движения со скоростью 50 км/ч. Показатель ровности при этом регистрируется в виде графика на бумажной ленте самописца.

Контроль ровности покрытия лабораторией ПКРС-2 можно производить в трех режимах работы измерительной аппаратуры:

режим 1 служит для определения среднестатистического покилометрового показателя ровности, которым является средняя интенсивность воздействия неровностей на колесо прицепного прибора ПКРС-2, выраженная суммарным перемещением этого колеса относительно кузова прибора на километр дороги (см/км);

режим 2 предназначен для более детального контроля ровности и позволяет выявить неровные участки в пределах того или иного километра;

режим 3 позволяет регистрировать глубину отдельных неровностей, которая затем определяется по тарировочному графику.

Контроль ровности покрытия лабораторией ПКРС-2 ведут в следующей последовательности. Первым проездом устанавливают покилометровый среднестатистический показатель ровности и выявляют участки с неудовлетворительной оценкой (1-й режим работы измерительной аппаратуры). Второй проезд осуществляют лишь по участкам с неудовлетворительной ровностью. При этом измерительная аппаратура должна работать в режиме 2, позволяющем вести детальный контроль ровности и выявлять неровные места в пределах того или иного километра.

Порядок выполнения операции при оценке ровности следующий.

На неподвижном автомобиле-лаборатории не менее чем за 5 мин до начала измерений включают приборы. После этого производят запись нулевой линии на ленте. За 300 - 500 м до участка устанавливают скорость движения лаборатории 50 км/ч (спидометр должен быть проверен) и включают протяжку ленты самописца. Начинают измерение, поддерживая на протяжении всего контролируемого участка скорость движения 50 км/ч.

При проезде километровых знаков делают привязочные отметки на ленте с помощью специальной кнопки. При контроле участков дорог большого протяжения (во избежание ошибок) необходимо делать отметки в журнале и наносить их карандашом на ленту самописца во время движения. В случае отклонений скорости движения от 50 км/ч записывают их в журнале, чтобы при расшифровке результатов измерений вводить поправки на скорость. После проезда обследуемого участка и остановки автомобиля вновь записывают на ленте самописца нулевую линию.

При обработке и оценке результатов измерения ровности расшифровывают диаграммы, получаемые на ленте самописца. Если измерения проводились в 1-м режиме, то диаграмма самописца будет выглядеть следующим образом (рис. 2, а). Диаграмму расшифровывают с помощью тарировочной линейки, прикладывая ее, как показано на рис. 2, и устанавливают показатель ровности на обследованных участках.

При измерении во 2-м режиме получают диаграмму, показанную на рис. 2, б. Обработку результатов выполняют так же, как и в 1-м режиме. При этом показатель ровности, измеренный во 2-м режиме, является средним для отрезка дороги длиной 50 - 70 м. На диаграмме самописца этот отрезок занимает 5 - 7 мм. Для установления степени ровности того или иного участка на диаграмму наносят (см. рис. 2) границы оценочных баллов (отлично, хорошо, удовлетворительно) в соответствии с табл. 3.3 и определяют протяжение и местоположение участков с соответствующей оценкой ровности покрытия. После этого отмечают места, где линия графика проходит над верхней границей оценочного балла «удовлетворительно». Такие участки подлежат детальному обследованию (см. разд. 2.4).

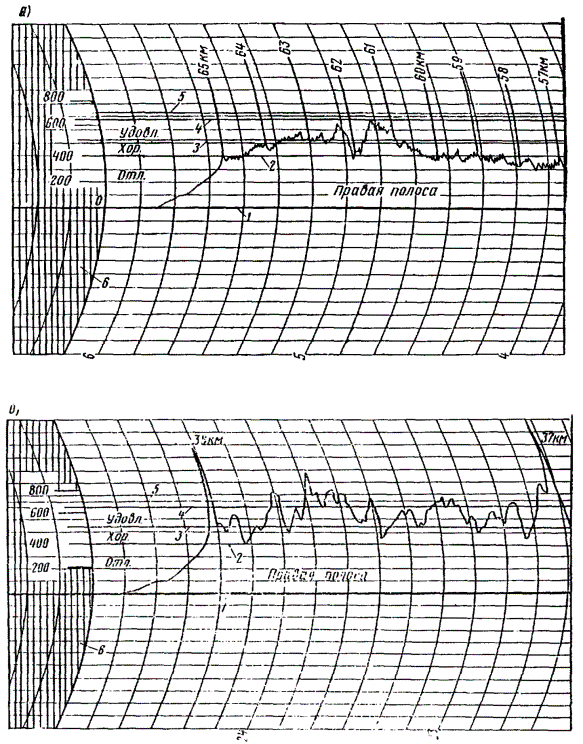

Рис. 2. Диаграмма самописца при оценке ровности покрытий:

а - в 1-м режиме; б - во 2-м режиме;

1 - нулевая линия; 2 - граница оценочного балла «отлично»; 3 - верхняя граница оценочного балла «хорошо»; 4 - верхняя граница оценочного балла «удовлетворительно»; 5 - граница допустимых значений ровности в процессе эксплуатации покрытия; 6 - тарировочная линейка

Участки дороги, требующие улучшения ровности покрытия, находят на диаграммах следующим образом. Устанавливают на тарировочной линейке показатель ровности (см/км), соответствующий допускаемому значению при данной среднесуточной интенсивности движения на дороге (согласно табл. 1.1). Из полученной точки проводят на диаграмме линию, параллельную нулевой. Участки графика, расположенные под проведенной линией, соответствуют местам на дороге, где требуются ремонтные работы по улучшению ровности покрытия.

Качество шероховатости покрытия оценивают коэффициентом продольного сцепления, который определяют в режиме скольжения полностью заторможенного колеса по увлажненной поверхности покрытия. Отношение тормозной силы к нагрузке от колеса на покрытие, действующей в направлении, перпендикулярном к поверхности покрытия, является коэффициентом сцепления колеса с покрытием.

Величины коэффициентов сцепления определяют на полосе наката левых колес автомобилей при движении лаборатории ПКРС-2 со скоростью 60 км/ч, а в стесненных условиях - 40 км/ч. Результаты измерений при скорости движения установки 40 км/ч приводят к значениям, соответствующим нормативной скорости 60 км/ч, путем уменьшения полученных величин коэффициентов сцепления на 0,05.

Получаемые с помощью ПКРС-2 данные осредненно характеризуют величину коэффициента сцепления на участке дороги 30 м при скорости движения лаборатории 60 км/ч и 20 м при скорости 40 км/ч.

При необходимости оценки сцепных качеств покрытия на коротких участках (20 - 50 м) величину коэффициента сцепления определяют как среднеарифметическое из трех замеров на одном и том же участке.

При оценке коэффициента сцепления на большом протяжении измерения ведут на трех пикетах каждого километра. Количество замеров на каждом пикете полосы движения должно составлять не менее 6.

Порядок выполнения операций при измерениях коэффициента сцепления следующий. Перед началом измерений полностью заправляют водяной бак лаборатории. В начале и в конце контролируемого участка помечают хорошо видные водителю и оператору знаки, фиксирующие границы участка. На ленте самописца делают надпись с указанием даты, места, где проводилось измерение (км, пикет), и порядкового номера обследуемого участка.

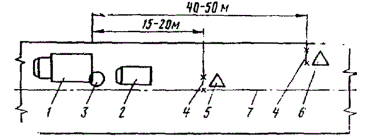

За 100 м до начала контрольного участка передвижная лаборатория должна развить необходимую рабочую скорость (60 или 40 км/ч), а перед въездом на участок оператор должен нанести нулевую линию, включив протяжку ленты самописца.

При въезде на участок быстро открывают водяные заслонки и производят необходимое число торможений. Тормозить необходимо быстро, но плавно. Время торможения до полной блокировки колеса прицепа должно быть около 0,5 с. Держать колесо в заторможенном состоянии следует 1,5 - 2,0 с, после чего нужно резко отпустить тормоз.

Все сведения о дороге, условиях и результатах измерений заносят в соответствующий журнал. Расшифровку диаграммы самописца производят с помощью тарировочной линейки. Прикладывая тарировочную линейку к ленте самописца так, чтобы нуль ее шкалы совпадал с нулевой линией на ленте, сравнивают положения рисок со шкалой на линейке и определяют значения коэффициентов сцепления (рис. 3). Эти значения заносят в журнал измерений. Затем для каждого участка вычисляют среднюю величину коэффициента сцепления при определенной скорости движения (60 или 40 км/ч). Средняя величина коэффициента сцепления должна быть приведена к температуре воздуха 20 °С. Для этого в среднюю величину коэффициента сцепления, полученную при измерениях, вводят поправку в соответствии с таблицей.

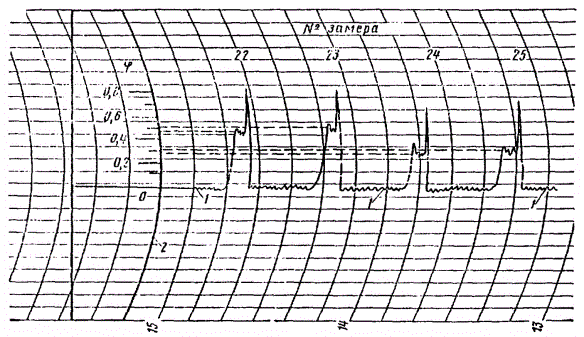

Рис. 3. Диаграмма самописца при измерении коэффициента сцепления:

1 - нулевая линия; 2 - тарировочная линейка

Приведенную к 20 °С среднюю величину коэффициента сцепления сравнивают с допускаемым значением для данных условий движения и устанавливают места на дороге, требующие повышения шероховатости покрытия.

ПРИЛОЖЕНИЕ 3

Оценка ровности дорожных покрытий с помощью толчкомера ТХК-2

Толчкомер ТХК-2 (рис. 1) представляет собой механический счетчик, позволяющий регистрировать колебания автомобиля, вызываемые неровностями дороги. С помощью толчкомера ровность покрытия характеризуется условным показателем - суммой сжатия рессор (см. км) на участке, равном 1 км.

Толчкомер устанавливают в кузове автомобиля над задним мостом. Один конец троса закрепляют болтом к кожуху заднего моста, другой, пропустив через отверстие в полу кузова и намотав (два витка) на приводной шкив толчкомера, прикрепляют к натяжной пружине. Сила натяжения пружины должна быть в пределах 6 кгс.

Перед выездом на дорогу проверяют состояние автомобиля и исправность толчкомера. Давление в автомобильных шинах, состояние рессор, амортизаторов и размер люфтов в пальцах и серьгах рессор должны быть соответствующим образом отрегулированы, а показания спидометра автомобиля оттарированы по секундомеру.

Для работы с толчкомером требуется один или два человека (кроме водителя автомобиля) в зависимости от приобретенного опыта.

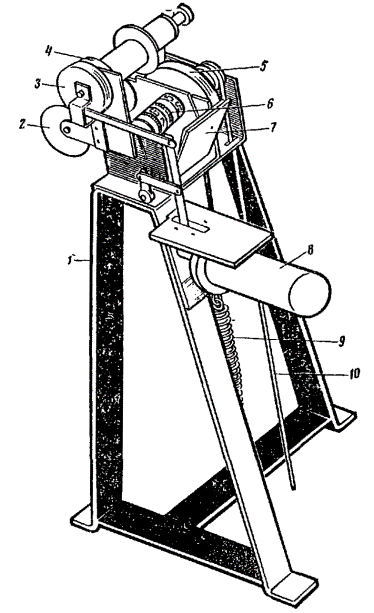

Рис. 1. Толчкомер ТХК-2:

1 - подставка; 2, 4 - катушки для ленты; 3 - подающий механизм; 5 - приводной шкив; 6 - счетный барабан; 7 - ударник; 8 - электромагнитная катушка; 9 - натяжная пружина; 10 - трос диаметром 2 - 3 мм

Ровность покрытия с помощью ТХК-2 измеряют следующим образом. За 100 - 200 м до начала обследуемого участка дороги устанавливают скорость движения испытательного автомобиля 50 км/ч. Нагрузка в кузове автомобиля должна быть в пределах 120 - 180 кгс. В процессе измерения ровности покрытия скорость движения определяется по спидометру автомобиля и контролируется с помощью секундомера.

Если на измеряемом участке дороги по каким-либо причинам скорость движения испытательного автомобиля отклонилась более чем на ± 5 км/ч, то полученные результаты считают недействительными и измерения повторяют.

Если скорость движения при измерениях поддерживается в пределах 50 ± 5 км/ч, то показатель ровности корректируют и приводят к скорости, равной 50 км/ч, по следующей зависимости:

где Р₅₀ - показатель ровности при скорости движения 50 км/ч; Р_ф - показатель ровности при фактической скорости движения; v_ф - фактическая скорость движения при оценке ровности, км/ч.

Против каждого километрового столба нажатием кнопки наносят показания толчкомера на бумажную ленту. Разность между последующим и предыдущим показаниями характеризует ровность покрытия на обследуемой полосе данного километра дороги.

Для оценки ровности на участке длиной менее 1 км показатель толчкомера, полученный на данном участке, приводят к показателю на 1 км.

где Р_ф - показатель ровности на участке, отличном от нормативного; L_ф - длина обследованного участка, км; L_н - длина нормативного участка (1 км).

Результаты измерения заносят в журнал. Полученные средние показатели ровности () на каждом обследованном километре сравнивают с допускаемыми значениями (см. табл. 1.1) и выявляют участки, на которых необходимо улучшить ровность покрытия.

ПРИЛОЖЕНИЕ 4

Оценка ровности покрытий с помощью передвижной многоопорной рейки ПКР-4^*

Измерение ровности с помощью передвижной многоопорной рейки ПКР-4 выполняют прокатывая ее по полосам наката со скоростью пешехода (т.е. 3 - 4 км/ч). За начало измерений принимается место положения измерительного колеса. В процессе движения рейки записывающий механизм фиксирует на ленте график неровностей с горизонтальным масштабом 1 : 100 и вертикальным 1 : 1 (см. рисунок).

^* В соответствии с «Инструкцией по работе с передвижной многоопорной рейкой для контроля ровности дорожных покрытий». Союздорнии, 1970.

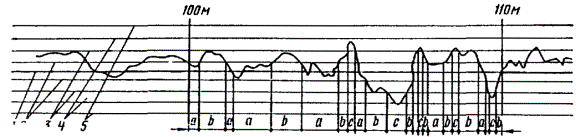

Рис. 1. Образец записи показаний передвижной многоопорной рейки ПКР-4:

1 - нулевой уровень; 2 - отклонение в уровне ± 3 мм; 3 - отклонение в уровне ± 7 мм; 4 - отклонение в уровне ± 10 мм; 5 - отклонение в уровне ± 15 мм; а - участок дороги (м), построенный с отклонением в уровне ± 3 мм; b - то же, в уровне ± 3 - 7 мм; с - то же, в уровне ± 7 - 10 мм

Для облегчения обработки результатов контроль ровности покрытий рейкой ПКР-2 целесообразно выполнять участками длиной по 200 м. Для более точной привязки записи к месту измерения на каждом обследуемом участке делают поперечную разбивку через 10 м и закрепляют ее на месте.

В процессе измерений оператор должен следить за записью показаний и в конце каждого 10-метрового участка, а при необходимости и в любом другом месте, делать отметку в виде вертикального штриха на ленте. Отметки делают с помощью рукоятки, переводя ее из рабочего в транспортное положение и обратно. В это время рейка должна быть неподвижна.

Записи на ленте обрабатываются отдельно по каждому 200-метровому участку. Обработку результатов ведут в табличной форме:

Применительно к усовершенствованным капитальным покрытиям перевод относительной длины участка с отклонением до 3 мм, полученной при измерениях многоопорной рейкой ПКР-4, в число просветов в процентах до 3 мм для 3-метровой рейки с клином, выполняют по формуле

где x₁ - относительная длина участка с отклонением до 3 мм, % для рейки ПКР-4.

Для отклонений более 5 мм пользуются формулой

,

где x₂ - относительная длина участка с отклонением более 5 мм, % для рейки ПКР-4.

Максимальная величина просвета для многоопорной рейки ПКР-4 принимается такой же, как и для 3-метровой рейки с клипом. Внесенные в рабочий журнал (см. приложение 5) данные обрабатывают отдельно по каждому обследованному километру. При этом устанавливают суммарное число просветов определенной величины и общую сумму. Затем определяют количество просветов каждой величины в процентах от общего их числа. Полученные данные сопоставляют с нормативными (табл. 1.2) и делают вывод о соответствии фактической ровности покрытия допускаемым значениям, а также решают вопрос о местах проведения детальных обследований.

ПРИЛОЖЕНИЕ 5

Оценка ровности дорожных покрытий с помощью 3-метровой рейки с клином

При измерении ровности 3-метровой рейкой ее укладывают по оси к следам наката обследуемой полосы движения в трех створах на каждом пикете. Показателем ровности являются величины просветов под рейкой в фиксированных пяти точках, расположенных на расстоянии 0,5 м от концов рейки и одна от другой.

Результаты измерения ровности дорожных покрытий 3-метровой рейкой заносят в рабочий журнал.

ПРИЛОЖЕНИЕ 6

Методика обработки результатов линейных испытаний дорожных конструкций

Для оценки особенностей распределения прогибов на каждом характерном участке назначают величину интервала (разряда) распределения исходя из точности испытаний ± 5 %.

Значение середины интервала вычисляют по формуле

                                                     (1)

где Х_ср - среднее арифметическое значение прогибов на характерном участке, определяемое по формуле

                                                          (2)

l_{np i} - приведенные к периоду наибольшего ослабления частные значения прогибов дорожной конструкции на участке, мм; n - количество испытаний на характерном участке; ΔХ - отклонение величины прогиба от среднеарифметического значения, %. Исходя из точности полевых испытаний величину ΔХ назначаем ± 10, 20, 30 % и т.д. в зависимости от реальных значений прогибов на участках. Положительные значения принимаются для прогибов, превышающих по величине среднеарифметическое значение прогибов на участке, отрицательные - для прогибов, меньших среднеарифметического значения.

Примечание. Значения накопленной частости получены последовательным прибавлением частости прогибов очередного интервала (разряда).

Определяем интервалы прогибов. Границы интервалов устанавливают делением суммы смежных значений δ пополам. Прогибы, попадающие на границу смежных интервалов, рекомендуется относить к интервалам меньших прогибов.

Распределение результатов испытаний по интервалам удобно выполнять в соответствии с таблицей, в которой показан пример записи.

После распределения результатов испытания по интервалам строится кумулятивная кривая, по которой решается вопрос о фактическом прогибе конструкции, соответствующем допускаемому проценту формированной поверхности покрытия (15 % - для дорожных одежд с усовершенствованными покрытиями капитального типа; 35 % - с усовершенствованным покрытием облегченного типа; 50 % - с покрытиями переходного типа).

Кумулятивная кривая строится в координатах «накопленная частость - середина интервала δ» (рис. 1). При ее построении следует осреднять значения накопленных частостей смежных интервалов (разрядов) δ.

Порядок определения фактического прогиба конструкции l_ф, соответствующего допускаемому проценту деформированной поверхности покрытия заключается в следующем. Из точки на оси ординат с допускаемым процентом деформирования проводят горизонталь до пересечения с кумулятивной кривой. Из точки пересечения опускают вертикаль на ось абсцисс, где читают значение l_ф. По величине установленных фактических обратимых прогибов конструкции l_ф и параметрам использованной в испытаниях автомобильной нагрузки вычисляют модули упругости дорожной конструкции для соответствующих участков дороги по формуле

                                                       (3)

где Р - среднее давление в плоскости контакта колеса автомобиля с покрытием, кгс/см²; D - диаметр круга, равновеликого площади отпечатка колеса автомобиля, см; μ - коэффициент Пуассона дорожной конструкции (μ = 0,30).

Рис. 1. Общий вид кумулятивной кривой:

1 - уровень, соответствующий допустимому проценту деформирования покрытия; 2 - кумулятивная кривая

Рис. 2. График для назначения требуемых модулей упругости:

1 - для усовершенствованных покрытий капитального типа; 2 - для усовершенствованных покрытий облегченного типа; 3 - для переходных покрытий

───── - для нагрузки группы А;

─ ─ ─ ─ - для нагрузки группы Б

Возможны случаи, когда работы по усилению дорожной конструкции не могут быть выполнены в год проведения испытаний, тогда значения фактического модуля упругости дорожной конструкции Е_ф, определенные в результате испытаний, должны быть пересчитаны с учетом их снижения в процессе службы дороги до момента производства работ по усилению. Для определения величины Е_ф, соответствующего планируемому году проведения работ по усилению дорожной конструкции, необходимо пользоваться номограммой (рис. 2), откладывая по оси абсцисс величину, определяемую по формуле

                                            (4)

где  - предельно допускаемая интенсивность движения, приведенная к расчетному автомобилю для дорожной конструкции с Е_тр = Е_ф (значения  определяются по рис. 2 в зависимости от известной величины Е_ф); q - показатель роста интенсивности движения; Т_н - нормативный срок службы дорожной конструкции с покрытием данного типа; N_i - приведенная интенсивность расчетного автомобиля на год прогнозирования модуля упругости дорожной конструкции; N_ф - приведенная фактическая интенсивность движения в период проведения испытаний дорожной конструкции.

Величину N_ф рассчитывают по формуле

                                         (5)

где N - фактическая суммарная интенсивность движения транспортного потока на полосу в момент испытания дорожной конструкции, авт./сут; W - количество типов автомобилей в транспортном потоке; α_j - коэффициент приведения рассматриваемого автомобиля к расчетному; а_j - процент j-го типа автомобиля в составе транспортного потока; m - количество расчетных состояний дорожных конструкций в расчетный период; t_i - продолжительность состояния дорожной конструкции с модулем E_i, сут, определяемая в соответствии с «Методическими указаниями по оценке прочности и расчету усиления нежестких дорожных одежд» (Гипродорнии, 1974); N_npi - интенсивность движения расчетных автомобилей на последний год эксплуатации дорожной конструкции с начальным, требуемым модулем упругости, соответствующим модулю упругости E_i, на контрольной точке в рассматриваемый момент времени;  - среднесуточная интенсивность движения, приведенная к расчетному автомобилю, на которую была запроектирована рассматриваемая одежда.

После определения фактических модулей упругости дорожных конструкций приступают к назначению их требуемых величин. При этом возможны три случая:

Первый случай. По технико-экономическим соображениям требуется так усилить дорожную конструкцию, чтобы она прослужила вновь заданный полный нормативный срок Т_н.

B этом случае требуемый модуль упругости дорожной конструкции Е_тр, который она должна иметь после проведения мероприятий по усилению, определяют по графику (см. рис. 2) в зависимости от интенсивности движения N_np, приведенной к расчетной нагрузке, на (последний год эксплуатации усиленной конструкции.

Второй случай. По технико-экономическим соображениям целесообразно, чтобы мероприятия по усилению обеспечивали нормальную работу дорожной конструкции в течение периода, оставшегося до конца ее нормативного срока службы.

В этом случае требуемый модуль упругости дорожной конструкции определяют по номограмме (см. рис. 2) при N_пр, которое вычисляют по следующей формуле:

                                                  (6)

где  - среднесуточная интенсивность движения, приведенная к расчетному автомобилю, на которую была запроектирована рассматриваемая дорожная конструкция.

Третий случай. Технико-экономические соображения строго задают период работы дорожной конструкции до капитального ремонта T_i < T_н лет. Требуемый модуль упругости дорожной конструкции определяют с помощью номограммы (см. рис. 2) при N_пр, которое вычисляют по формуле

                                                   (7)

Приложение 7

Описание длиннобазового рычажного прогибомера

Длиннобазовый рычажный прогибомер (рис. 1) имеет составной рычаг, который за счет шарикоподшипников свободно вращается на оси, закрепленной в корпусе опорной части 5. Рычаг представляет собой пространственную трубчатую ферму переменной высоты с треугольным поперечным сечением.

Рис. 1. Схема длиннобазового рычажного прогибомера:

1 - клиновидная опорная подкладка; 2 - кронштейн; 3 - индикатор; 4 - измерительное плечо рычага; 5 - опорная часть; 6 - закрепительные болты; 7 - ребра жесткости; 8 - грузовое плечо рычага; 9 - колесо автомобиля; 10 - щуп; 11 - подпятник

Соотношение длин грузового 8 и измерительного 4 плеч рычага 2 : 1. Длина грузового плеча 2,5 м. Конец грузового плеча рычага снабжен щупом 10, который с помощью шарового шарнира соединен с подпятником 11. Соединение щупа и рычага резьбовое. Конец измерительного плеча рычага снабжен кронштейном 2 для крепления индикатора 3. Для избежания погрешностей при измерении прогибов дорожной одежды, связанных с неравномерным нагреванием фермы рычага в солнечную погоду все ее элементы покрыты теплоизоляционными материалами.

В транспортном положении рычаг расчленен на две части. Последовательность приведения длиннобазового рычажного прогибомера в рабочее положение и порядок работы с ним следующие:

1. Соединить составные части рычага и стянуть их с помощью закрепительных болтов 6.

3. Ввинтить щуп 10 в отверстие на конце грузового плеча рычага.

3. Закрепить индикатор 3 на кронштейне 2.

4. Поднять прибор за верхнюю трубу фермы рычага и, придерживая его в горизонтальном положении, переместить так, чтобы щуп 10 с подпятником 11 разместился между скатами заднего сдвоенного колеса автомобиля точно под центром задней оси автомобиля.

5. Установить клиновидную опорную подкладку 1 на покрытие таким образом, чтобы ее наклонная поверхность вошла в контакт с концом измерительного стержня индикатора.

6. Выдержать автомобиль на точке измерения до тех пор, пока отсчет по индикатору (i₀) не изменится за 10 с более чем на 0,005 мм и записать его в журнал измерений.

7. Продвинуть автомобиль вперед на расстояние не менее 5 м.

8. Дождаться, пока отсчет по индикатору (i) после съезда автомобиля с точки измерения в течение 10 с не будет изменяться более чем на 0,005 мм, и записать его в журнал измерений.

9. Удвоенная разница отсчетов по индикатору до съезда испытательного автомобиля с точки и после него будет соответствовать прогибу покрытия в этой точке

Закончив измерение прогиба на одной точке, переезжают на следующую. При переезде на следующую точку прибор можно не переводить в транспортное положение. Следует только снять индикатор и осторожно погрузить прибор в кузов автомобиля.

При измерении прогибов необходимо строго соблюдать правила техники безопасности. В зоне производства измерений должны быть установлены переносные ограждения (рис. 2) с укрепленными на них дорожными знаками. Количество знаков и места их расположения необходимо согласовать с местными органами ГАИ и БД. Личный состав бригады и водитель грузового автомобиля, под колесом которого измеряют прогиб, должны быть проинструктированы руководителем испытаний. В процессе испытаний водитель обязан выполнять только сигналы руководителя бригады. Устанавливать прогибомер под колесом автомобиля только тогда, когда автомобиль поставлен на тормоз и двигатель выключен.

Рис. 2. Рекомендуемая схема установки ограждения и дорожных знаков в зоне производства работ при испытаниях дорожной одежды нагрузкой:

1 - тяжелый автомобиль для создания нагрузки на покрытие; 2 - легкий автомобиль для членов бригады; 3 - дорожный знак «Направление объезда препятствия» (прикрепляется к заднему борту тяжелого автомобиля); 4 - заборчики ограждения; 5 - дорожный знак «Дорожные работы» (прикрепляется к заборчику ограждения); 6 - дорожный знак «Сужение проезжей части» (прикрепляется к заборчику ограждения); 7 - осевая линия проезжей части

ПРИЛОЖЕНИЕ 8

Определение прочностных характеристик грунтов

Прочностные характеристики грунтов - угол внутреннего трения φ_w и сцепление C_w должны устанавливаться, как правило, в полевых условиях и только при невозможности выполнения этого требования - в лаборатории. В первом случае исследования проводятся с помощью полевого прибора одноповерхностного вращательного среза (ОВС) конструкции Гипродорнии (авторское свидетельство № 485195 от 3.5.73 г.).

Полевое определение прочностных характеристик грунта производится следующим образом. Крыльчатка в сборе (рис. 1) с секторным прессом (секторные штампы с распределительным кругом) навинчивается на центральную штангу (или колонну штанг в зависимости от глубины проведения испытаний). Собранная крыльчатка устанавливается на месте проведения испытаний и фиксируется в вертикальном положении с помощью треноги, а на штангу нанизываются грузы в количестве, необходимом для создания требуемого нормального давления на поверхности среза Р_п.

Рис. 1. Полевой прибор для определения прочностных свойств грунтов конструкции Гипродорнии:

1 - крыльчатка; 2 - цилиндрическое кольцо; 3 - секторный штамп; 4 - пружина; 5 - направляющий стержень; 6 - распределительный круг; 7 - штанга; 8 - груз; 9 - рукоятка; 10 - устройство для измерения крутящего момента; 11 - лимб со стрелочным указателем; 12 - тренога; 13 - полый цилиндр

После создания требуемого нормального давления крыльчатка забивается (или задавливается) в грунт на 2 - 3 см. Глубина погружения крыльчатки фиксируется по рискам на штанге.

На штангу надевается измерительное устройство, крыльчатка медленно проворачивается, и замеряется величина максимального крутящего момента М_1max. После срыва крыльчатка проворачивается на 360° и останавливается на 5 мин для восстановления сцепления связности Σ_w (см. Методические указания по оценке местной устойчивости откосов и выбору способов их укрепления в различных природных условиях. ЦНИИС, 1970). Затем повторяется поворот крыльчатки и определяется крутящий момент М_1пл, характеризующий пластичную часть общего момента М_1max.

После первого эксперимента масса грузов увеличивается в 2 раза, крыльчатка заглубляется еще на 2 - 3 см, и описанный выше опыт повторяется, но уже при удвоенной нормальной нагрузке с соответственным определением М_2max и М_2пл.

После второго опыта крыльчатка извлекается из грунта и на ее место на глубину второго опыта (или несколько меньшую) задавливается специальный полый цилиндр, служащий для замера трения грунта по металлу. Этот цилиндр проворачивается, и замеряется максимальный момент сил трения грунта по металлу М_тр.

Частные значения сопротивляемости грунта сдвигу рассчитываются по общей формуле для каждого из двух экспериментов:

                                                  (1)

где М_max - максимальное значение крутящего момента при вращении крыльчатки, кгс·см; n - коэффициент пересчета, учитывающий разницу в геометрических размерах кольца крыльчатки и специального цилиндра; M_mp - максимальное значение крутящего момента сил трения грунта на поверхности специального цилиндра, кгс·см; r_вн - внутренний радиус кольца крыльчатки, см; М_уп - упругая часть крутящего момента, равная М_уп = М_max - М_пл; M_пл - пластичная часть крутящего момента.

Коэффициент пересчета n равен:

 - при задавливании внешнего кольца вне точки испытания крыльчаткой.

 - при задавливании внешнего кольца в точке испытания крыльчаткой.

где r_нар - наружный радиус кольца крыльчатки, см; h - глубина задавливания крыльчатки, см; R_нар, R_вн - соответственно наружный и внутренний радиусы специального цилиндра, см; Н - глубина задавливания специального цилиндра, см.

Полученные в результате двух испытаний в одной точке при различных нормальных давлениях Р_п значения сопротивляемости грунта сдвигу позволяют составить систему из двух уравнений Кулона

                                                    (2)

где  и  - сопротивляемости грунта сдвигу при срезе под нагрузкой от массы грузов соответственно Р₁ и Р₂ (нормальные давления  и ); φ_w и С_w - соответственно угол внутреннего трения и сцепления при данной влажности.

Решение системы уравнений (2) позволяет найти искомые характеристики φ_w и С_w.

Определение пластичной части сопротивляемости сдвигу производится по формуле

                                                    (3)

Для разделения общего сцепления C_w на его составляющие структурное сцепление С_с и сцепление связности Σ_w следует использовать выражения

                                                         (4)

где  - сопротивляемость сдвигу, соответствующая М_пл,

                                                           (5)

Лабораторное определение φ_w и С_w производится на лабораторной модификации того же прибора ОВС (рис. 2). В отдельных случаях можно определять прочностные характеристики и на стабилометрах, например, типа М-2 конструкции Медкова (см. Практическое руководство к исследованию механических свойств грунтов с применением стабилометра М-2. Госэнергоиздат, 1959) или срезных приборах конструкции Маслова - Лурье.

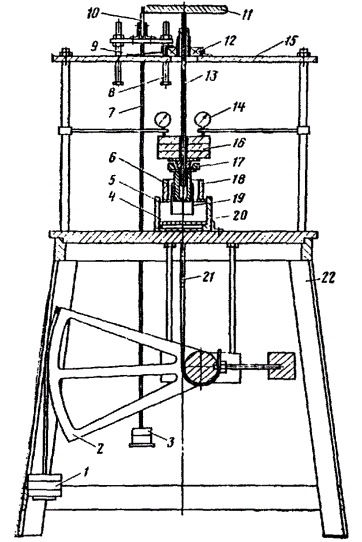

Рис. 2. Лабораторный прибор конструкции Гипродорнии для определения прочностных свойств грунтов:

1 - грузы; 2 - рычаг; 3 - грузы; 4 - грунт; 5 - крышка контейнера; 6 - секторные штампы; 7 - трос; 8 - винты; 9 - указатель углов поворота; 10 - ролик; 11 - диск; 12 - радиальный подшипник; 13 - штанга; 14 - индикаторы; 15 - столик; 16 - грузы; 17 - радиально-упорный подшипник; 18 - кольцевой штамп; 19 - крыльчатка; 20 - контейнер для грунта; 21 - трос; 22 - станина

Однако наиболее приемлемым следует считать ОВС-1л, так как в этом случае обеспечивается сопоставимость результатов с данными полевых исследований.

Испытания в лабораторных условиях производятся на приборе типа ОВС с монолитами или грунтами нарушенного сложения.

Приготовление образцов в последнем случае выполняется в соответствии с п. 2.4.14 настоящих ТУ.

Порядок испытаний грунтов состоит в следующем. Уплотненный в форме грунт накрывается штампом 5 с завинченной пробкой и выдерживается под нагрузкой, создаваемой с помощью рычага 2 и грузов. После требуемой выдержки грунта под нагрузкой центральная пробка вывинчивается, а часть грузов снимается для выравнивания нагрузки. В образовавшееся отверстие устанавливается крыльчатка с секторными штампами. На штангу 13 надеваются грузы 16 в количестве, необходимом для создания требуемого начального нормального напряжения.

В случае испытаний, моделирующих работу грунта под дорожной одеждой, начальное нормальное давление должно быть равно удельному давлению от дорожной одежды плюс величина напряжений в земляном полотне от расчетного автомобиля.

Для этого значения нормальной нагрузки назначают: для усовершенствованных покрытий капитального и облегченного типа 0,05 - 0,15 от Р_расч; для покрытий переходного типа 0,15 - 0,25 Р_расч (Р_расч - давление на покрытие от колеса расчетного автомобиля).

В случае испытаний, моделирующих работу грунта в откосах, начальная нормальная нагрузка назначается по формуле

P_n = γ₀ h₁,

где γ - объемная масса грунта; h - глубина проведения испытаний от поверхности насыпи (выемки).

После создания требуемого напряженного состояния крыльчатка задавливается или забивается в грунт на глубину 5 - 10 мм. К диску 11 с помощью грузов 3 ступенями по 0,2 кгс прикладывается крутящий момент, а по лимбу на поверхности столика 15 определяется угловая деформация.

Каждая ступень нагрузки выдерживается в течение 1 мин после завершения деформации с последующим увеличением до срыва грунта. Максимальный крутящий момент определяется по формуле

                                                       (6)

где Р_т - общий вес грузов, соответствующий моменту срыва, кгс; R_д - радиус диска, см.

По аналогичной формуле определяется и пластичная часть крутящего момента

                                                       (7)

где Р_пл - вес груза, соответствующий моменту пластичного срыва.

Испытания проводятся при трех последовательных сдвигах грунта при нагрузке Р_п, 2Р_п и 3Р_п с соответствующим задавливанием крыльчатки на каждом сдвиге на глубину не менее чем 0,5 см. После опытов крыльчатка извлекается и в грунт по аналогии с полевым экспериментом задавливается специальный цилиндр. Цилиндр проворачивается путем ступенчатого приложения крутящего момента с последующим определением максимального момента сил трения грунта по металлу М_тр. Определение сопротивляемости грунта сдвигу по результатам испытаний проводится по формулам, используемым при полевых испытаниях. При этом в примечании указывается величина кольцевой нагрузки Р_общ.

Обработка результатов для получения значений φ_w и С_w может производиться как аналитическим способом по формулам, используемым в полевых испытаниях, так и графически. Графическое определение угла внутреннего трения и сцепления проводится путем построения графиков  аналогично существующему способу обработки результатов испытаний на срезных приборах.

Для определения прочностных характеристик грунтов, имеющих включения щебня, гравия и других крупных частиц размером 10 мм в количестве до 40 %, нельзя использовать указанные выше приборы. В этих случаях может быть использована клиновая установка типа КУ-54 (рис. 3), основанная на испытании грунтов методом косого среза. Этот метод заключается в смещении двух кососимметричных частей грунтового цилиндра по плоскости, расположенной под различными углами α к поперечному сечению. Для получения прочностных характеристик необходимо срез произвести не менее чем при трех различных значениях угла α. В данной методике применяются углы 30, 40, 50 и 60°.

Рис. 3. Клиновая установка типа КУ-54:

1 - винт осевого давления; 2 - кронштейн; 3 - динамометр сжатия; 4 - переходник; 5 - верхняя обойма; 6 - нижняя обойма; 7 - каретка основания

Отбор испытуемых образцов грунта можно производить из кернов при проходке скважины или из монолитов при проходке шурфов. Перед отбором образцов из монолитов или кернов клиновая обойма собирается из своих половин 5 и 6 с закреплением фиксаторами и соблюдением зазора между ними 2 - 6 мм в зависимости от величины твердого включения. Монолит для отбора образцов должен иметь размеры 120 × 120 × 120 мм, керн - диаметр 127 и высоту 200 мм.

Для уменьшения сопротивления врезке и нарушения структуры грунта на обойму насаживается врезное кольцо. Заполнение обоймы грунтом производится обычным задавливанием с последующей зачисткой торцов образца. По окончании заполнения обоймы фиксаторы отпускаются, направляющие вынимаются из втулок, врезное кольцо снимается, и обойма с грунтом помещается в подвижную каретку 7 под упорный винт 1. Затем устанавливается переходник 4 и динамометр 3. Сдвиг образца производится давлением, создаваемым упорным винтом 1 через динамометр 3, который фиксирует величину этого усилия, передаваемого ступенями, равными 10 - 20 кгс. Каждая ступень выдерживается до условной стабилизации. Время выдержки и зависимости от вида грунта и консистенции приведено в табл. 1 для схемы консолидированно-дренированного сдвига. Момент сдвига фиксируется по индикатору динамометра обратным возрастанию нагрузки вращением стрелки индикатора.

Таблица 1

Образцы должны быть испытаны не менее чем в трех обоймах при любой очередности. При ориентировочных значениях угла внутреннего трения φ_w менее 20° применяются обоймы с углами σ = 30, 40, 50°, в остальных случаях - 40, 50, 60°.

Определение прочностных характеристик грунта - угла внутреннего трения φ_w и удельного сцепления С_w производится одним из трех методов: аналитическим, графоаналитическим или графическим.

Наиболее простым и доступным методом является графический. В этом случае достаточно знать величину максимального вертикального напряжения Р, чтобы определить значения C_w и φ_w. Построение ведется также в прямоугольной системе координат, где по оси абсцисс располагаются значения Р, а по оси ординат - τ.

Для этого из начала координат проводят лучи, наклоненные к оси абсцисс под углами, соответствующими углам α по поверхности среза образцов. Таких лучей должно быть не менее трех (рис. 4).

Рис. 4. График для определения прочностных характеристик

Рис. 5. Зависимость угла внутреннего трения φ_w и общего сцепления C_w от влажности W

Далее на оси абсцисс, начиная от начала координат, откладываются значения Р, которые одновременно являются диаметрами окружностей, носящих название кругов Мора, проходящих через начало координат. Таких окружностей также не менее трех. Точки пересечения окружностей с соответствующими лучами соединяются прямой, которая является предельной для испытуемого грунта. Угол наклона прямой к оси ординат - φ_w.

Все записи во время опыта заносятся в журнал по форме табл. 2.

Таблица 2

Если испытания ставят своей целью подбор грунта с заданными параметрами φ_w и C_w или удовлетворение требований п. 2.4.22, определение их значений ведется при дискретно понижающихся значениях влажности со ступенями не более 2 %, подбираемых начиная с влажности в период полевых испытаний и ниже (если подбор осуществляется для откосов), или по значениям σ_тр и , принимаемым согласно точке пересечения кривых рис. 9 приложения 1 (если проводится подбор состояния грунта дорожной конструкции).

По результатам испытаний строят графики (рис. 5) зависимости  и .

Если подбор состояния грунта производится для откосов, то по заданным значениям φ_w и C_w с помощью указанных графиков определяют значение влажности W, до которого необходимо понизить естественную влажность.

Если подбор производится для проезжей части, то по графикам (см. рис. 8 приложения 1) исходя из значения  определяют соответствующую влажность W₁, по величине которой по графику (см. рис. 5) находят требуемые значения  и . Если данные  и  удовлетворяют условию предельного равновесия при расчете дорожной конструкции, требуемое значение влажности W₁ определено правильно.

Если значения  и  не удовлетворяют условиям предельного равновесия, последовательным расчетом находят требуемые значения  и  и по их величине с помощью графиков рис. 5 находят необходимое значение влажности грунта W₂.

Для определения влажности W, удовлетворяющей условию  строят графические зависимости  и  (рис. 6). Значения τ_ам, τ_ав и K′ находят в соответствии с ВСН 46-72.

Рис. 6. Зависимости суммы активных касательных напряжений τ_ам + τ_ав и прочностной характеристики 0,75 K′ C_w от влажности грунта W

ПРИЛОЖЕНИЕ 9

Обеспечение надежности жесткой дорожной одежды по прочности

Надежность жесткой дорожной одежды по прочности можно считать обеспеченной, если выполнено следующее условие:

                                                        (1)

где  - минимально допустимая общая надежность жесткой дорожной одежды по прочности, определяемая из технико-экономических соображений по критерию минимальных суммарных приведенных дорожно-транспортных затрат.

Величина общей надежности равна:

                                                       (2)

где Р₁, Р₂, Р₃ - определенная в натурных условиях (частная) надежность по первому, второму и третьему виду разрушений.

В качестве надежности Р₂ в общем случае следует принимать минимальную из надежностей по вертикальному прогибу (второй критерий прочности) жесткой дорожной одежды или по касательному напряжению - сдвигу (четвертый критерий прочности) в основании. Однако второй критерий прочности предпочтительнее, так как доступен для непосредственного массового измерения в натуральных условиях.

Для средних условий на конец срока службы (перед проведением капитального ремонта) общая минимально допустимая надежность жесткой дорожной одежды по прочности должна быть не ниже 0,85 - 0,90, т.е. не более 10 - 15 % площади жесткой дорожной одежды может иметь разрушения указанных трех видов (в сумме), именно: общую длину сквозных трещин более 30 м/100 м² площади покрытия; неровности покрытия (перекосы плит) и уступы в швах размером более 5 мм; выбоины и шелушение поверхности покрытия глубиной более 5 мм. При этом скорость движения расчетного грузового автомобиля снизится на 35 - 40 % и более и не будет превышать 45 км/ч.

При минимальном уровне надежности равном [Р_общ]_min = 0,85, минимальная частная надежность по каждому критерию прочности (при условии, что все три вида разрушения являются независимыми и равновозможными) составляет

                                      (3)

для момента окончания срока службы Т и фиксированного суммарного размера движения N. Из условия (3) вытекают требования ограничения возникающих на стадии эксплуатации напряжений и перемещений.

Для выполнения условия (3) необходимо, чтобы:

                             (4)

                            (5)

                            (6)

Для момента окончания срока службы Т и фиксированного суммарного размера движения N из условий (4 - 6) следует, что

                                                    (7)

                                               (8)

                                               (9)

                                                (10)

                                                          (11)

                                                      (12)

                                                         (13)

 - нормированная функция Лапласа;            (14)

γ - аргумент функции Лапласа.

Из уравнений (11 - 13) следует, что

                              (15)

где i = 1, 2, 3; γ_i = 1,62; V_R - коэффициент вариации фактической прочности (жесткости); V_S - коэффициент вариации действующих напряжений (перемещений).

Значения K_i в зависимости от требуемого уровня надежности и величины коэффициентов вариации V_R и V_S приведены в таблице.

ПРИЛОЖЕНИЕ 10

Определение условного коэффициента запаса по модулю упругости жесткой дорожной одежды

Условный коэффициент запаса K₂ по модулю упругости жесткой дорожной одежды определяют по формуле (15) приложения 9 при следующих значениях коэффициента вариации:

                                                  (1)

                                               (2)

                                                   (3)

                                                   (4)

                                                    (5)

Частные производные, входящие в выражения (3 - 5), определяются дифференцированием формулы (6)

                                        (6)

где p - среднее давление шины на покрытие, кгс/см²; D - диаметр отпечатка колеса задней оси расчетного автомобиля, см; h - толщина цементобетонного покрытия, см; Е_эо - эквивалентный модуль упругости на поверхности основания, кгс/см²; Р - нагрузка на колесо задней оси расчетного автомобиля, кгс; W_н - безразмерная величина упругого прогиба, определяемая по таблице в зависимости от приведенной мощности сжимаемого слоя H/L; L - упругая характеристика плиты, см;

                                                   (7)

Е_б - модуль упругости бетона в зависимости от его проектной марки, кгс/см²; μ_б - коэффициент Пуассона цементобетона, равный 0,2; μ_эo - эквивалентный коэффициент Пуассона на поверхности основания, принимаемый равным коэффициенту Пуассона грунта земляного полотна.

Мощность сжимаемого слоя основания H для жестких дорожных одежд составляет 1,3 - 1,6 м.

Для ориентировочных расчетов, а также при отсутствии данных относительно нормативных значений коэффициентов вариации ,  и σ_п величину  можно принимать равной , но не более 0,18.

Формулу (6) при подстановке в нее фактических средних значений ,  и  используют для определения путем подбора среднего фактического значения динамического эквивалентного модуля упругости на поверхности основания жесткой дорожной одежды .

ПРИЛОЖЕНИЕ 11

Определение условного коэффициента запаса по напряжению растяжения при изгибе в нижнем волокне жесткого покрытия

Условный коэффициент запаса K₁ по напряжению растяжения при изгибе в нижнем волокне жесткого покрытия определяют по формуле

                        (1)

где γ₁ - аргумент функции Лапласа (см. формулу (8) приложения 9);  - коэффициент вариации прочности бетона на растяжение при изгибе в нижнем волокне жесткого покрытия;  - коэффициент вариации напряжений растяжения при изгибе в нижнем волокне жесткого покрытия.

Коэффициенты вариации, входящие в формулу (1), равны:

                                                  (2)

где  - фактические значения прочности бетона на растяжение при изгибе в нижнем волокне цементобетонного покрытия, кгс/см²;  - среднее значение (математическое ожидание) прочности бетона на растяжение при изгибе в нижнем волокне цементобетонного покрытия, кгс/см²; n_и - число измерений прочности бетона на растяжение при изгибе в нижнем волокне цементобетонного покрытия

                                     (3)

где V_р, V_n, V_эо, ,  - коэффициенты вариации возникающих напряжений растяжения при изгибе вследствие вариации величины нагрузки Р, толщины плиты h, эквивалентного модуля упругости на поверхности основания Е_эо, модуля упругости бетона Е_б и коэффициента условий работы бетона в дорожном покрытии K_б;

                                                     (4)

                                                     (5)

                                                (6)

                                                (7)

                                                (8)

где σ_р, σ_h, , ,  - коэффициенты вариации соответственно величины нагрузки Р, толщины плиты h, эквивалентного модуля упругости на поверхности основания Е_эо, модуля упругости бетона Е_б и коэффициента условий работы бетона в дорожном покрытии.

Входящие в формулы (4 - 8) частные производные определяются дифференцированием выражения (2.5) по соответствующей переменной.

В том случае, если данные относительно нормативных значений коэффициентов вариации σ_р, σ_h, , ,  отсутствуют, величину  следует принимать равной , но не более 0,15.

ПРИЛОЖЕНИЕ 12

Определение условного коэффициента запаса по напряжению растяжения при изгибе в верхнем волокне жесткого покрытия

Условный коэффициент запаса K₃ по напряжениям растяжения при изгибе в верхнем волокне жесткого покрытия определяют по формуле

                       (1)

Коэффициенты вариации, входящие в формулу (1), равны:

                                               (2)

                                                (3)

                                                     (4)

                                                     (5)

                                                (6)

Входящие в формулы (4 - 6) частные производные определяются дифференцированием выражения (3) по соответствующей переменной.

В том случае, если данные относительно нормативных значений коэффициентов вариации σ_р, σ_h и  отсутствуют, величину  следует принимать равной , но не более 0,15.

ПРИЛОЖЕНИЕ 13

Определение коэффициента влияния сезонов года на модуль упругости жесткой дорожной одежды

Коэффициент влияния сезонов года на модуль упругости жесткой дорожной одежды

                                                       (1)

где t_вг - продолжительность сезонов года в данной дорожно-климатической зоне, сут; К_вг - коэффициент влияния данного сезона года на деформативность жесткой дорожной одежды

                                                      (2)

где (Е_у)_вг - модуль упругости жесткой дорожной одежды в течение данного сезона года, кгс/см²; (Е_у)_в - модуль упругости жесткой дорожной одежды в течение расчетного (обычного весеннего) сезона года, кгс/см²; x - безразмерный показатель степени в эмпирической зависимости модуля упругости жесткой дорожной одежды от числа проходов расчетных автомобилей, имеющий вид

                                                           (3)

Для динамических модулей упругости жесткой дорожной одежды значения A и x равны:

A = 276 кгс/см²;                     x = 0,216.

Отношение  можно выразить через соотношение прогибов жесткой дорожной одежды в данное время года W_вг и в расчетный период W_в:

                                                        (4)

Для II дорожно-климатической зоны и для 1 и 2-го типов местности относительное изменение прогибов жесткой дорожной одежды, по данным МАДИ и канд. техн. наук В.К. Апестина, значения K_п равны приведенным в табл. 1.

Таблица 1

Таблица 2

Продолжительность сезонов года для средних условий II дорожно-климатической зоны приведены в табл. 2.

С учетом (4) формула (3) примет вид

Используя данные табл. 1 и 2 и формулы (1) и (5), определим K_сез для условий II дорожно-климатической зоны (табл. 3).

Для других условий коэффициент влияния сезонов года может быть определен аналогичным образом.

Таблица 3

ПРИЛОЖЕНИЕ 14

Определение перепада температуры по толщине плиты жесткого покрытия

Перепад температуры по толщине плиты определяют по следующей формуле

                    (1)

где  - амплитуда изменения температуры поверхности покрытия в течение суток, °С; h - толщина бетонной плиты, см; ω - угловая частота суточного колебания температуры покрытия, рад/ч:

                                                            (2)

Т_п - продолжительность периода колебаний температуры, ч, для суточного колебания Т_п = 24 ч; τ - время суток, ч, отсчитываемое от момента суток, когда температура поверхности покрытия наибольшая (обычно 14 ч); а - коэффициент температуропроводности, равный 0,004 м²/ч для тяжелого бетона.

Амплитуда изменения температуры поверхности покрытия в течение суток равна:

где t_возд - амплитуда изменения температуры воздуха по сухому термометру (в тени) в течение суток, °С

ρ - коэффициент поглощения лучистой энергии, равный для цементобетона в зависимости от состояния его поверхности 0,65 - 0,85 (большее значение имеет бетон более молодого возраста - 1 - 2 года); K₁₂ - коэффициент для определения наибольшего часового количества солнечной радиации (в 12 ч дня) по отношению к среднесуточной солнечной радиации; значения коэффициента K₁₂ приведены в табл. 1 в зависимости от географической широты района измерений; K_п - коэффициент, учитывающий ослабление солнечной радиации вследствие запыленности воздуха, K_п = 0,5; I_c - интенсивность солнечного облучения, ккал/м²/сут, значения которой приведены в табл. 2 в зависимости от месяца, года и географической широты; а_н - общий коэффициент теплоперехода, равный 20 ккал/м²·ч, град.

Таблица 1

Таблица 2

ПРИЛОЖЕНИЕ 15

Значение поправочного коэффициента К_т

Таблица 1

Таблица 2

Таблица 3

Таблица 4

ПРИЛОЖЕНИЕ 16

Обеспечение надежности усиления жесткой дорожной одежды

Общая надежность жесткой дорожной одежды, усиленной непрерывно-армированным бетоном, обеспечена, если выполнено условие

                                              (1)

при усилении жесткой дорожной одежды непрерывно-армированным бетоном, т.е. кроме условия (5) приложения 9 для обеспечения надежности слоя усиления требуется выполнить следующие условия:

                                           (2)

                                              (3)

где P₂ - надежность жесткой дорожной одежды по вертикальному прогибу (см. формулу (5) приложения 9); Р₅ - надежность непрерывно-армированного покрытия по ширине раскрытия трещин; Р₆ - надежность работы растянутой ненапряженной арматуры; а_факт - фактическая ширина раскрытия трещин; а_пред - предельная ширина раскрытия трещин; σ_а - растягивающее напряжение в арматуре, кгс/см²; R_ау - предельно допустимое растягивающее напряжение в арматуре с учетом влияния повторности воздействия нагрузки, кгс/см².

Условие (2) обеспечивает требуемую надежность покрытия по ширине раскрытия трещин а_факт, условие (3) - надежность работы растянутой ненапряженной арматуры.

Условие (2) обеспечивается следующим образом:

                                                  (4)

где K_c - коэффициент, учитывающий наличие сцепления между непрерывно-армированным покрытием и основанием (старым цементобетонным покрытием); (K_с = 1,0 при отсутствии сцепления между покрытием и основанием; K_c = 0,85 при обеспечении сцепления покрытия с основанием); μ - коэффициент армирования непрерывно-армированного покрытия;

                                                 (5)

 - нормативное сопротивление бетона осевому растяжению, кгс/см²; τ - величина силы сцепления между бетоном и арматурой, кгс/см²; при отсутствии опытных данных величина может быть принята равной пределу прочности бетона на растяжение при изгибе R_ри; Е_а - модуль упругости арматурной стали, кгс/см²; q - отношение суммарного периметра арматурных стержней к площади поперечного сечения арматуры на единицу ширины сечения, см^-1

                                                           (6)

где П - суммарный периметр арматурных стержней на единицу ширины сечения, см; F_a - площадь поперечного сечения арматуры на единицу ширины сечения, см²; n - соотношение модулей упругости арматуры и бетона непрерывно-армированного покрытия;  - расчетное сопротивление арматуры растяжению, кгс/см².

Предельная ширина раскрытия трещин должна быть не более a_пред = 0,4 мм.

В этом случае

                             (7)

                                              (8)

где Ф(х) - нормированная функция Лапласа по аргументу х; V_а - коэффициент вариации фактической ширины раскрытия трещин

при V_а = 0,15 a_факт и [Р₅]_min = 0,96

следовательно, , т.е. а_факт ≤ 0,793; а_пред = 0,317 мм.

Кроме растянутой арматуры, необходимо обеспечить надежность работы бетона в сжатой зоне, т.е. выполнить условие

                                                 (9)

                                                      (10)

где P₇ - надежность работы бетона на сжатие при изгибе; σ_б - напряжение в сжатой зоне бетона на сжатие при изгибе, кгс/см²; R_иу - предельно допустимое напряжение в бетоне на сжатие при изгибе с учетом влияния повторности воздействия нагрузки, кгс/см²; М_max - расчетный положительный изгибающий момент, определяемый по формуле (26); I_n - приведенный момент инерции без учета растянутого бетона, определяемый по формуле (38); y_в - расстояние от нейтральной оси до крайнего верхнего волокна сечения; обычно расстояние у_в равно высоте сжатой зоны x, определяемой по условию (3.9).

ПРИЛОЖЕНИЕ 17

Определение коэффициента K₆

Коэффициент K₆ в формуле (31) равен:

                            (1)

где  - коэффициент вариации прочности арматуры на растяжение; V - коэффициент вариации растягивающих напряжений в арматуре; γ₆ - величина, определяемая из условия

                                                     (2)

Р₆ - надежность работы растянутой арматуры;

 - нормированная функция Лапласа.                    (3)

Коэффициент вариации прочности для сталей класса А-II составляет  = 0,05, а для сталей A-III  = 0,075.

Коэффициент вариации напряжений в арматуре  равен:

                                                 (4)

                                                      (5)

                                                       (6)

                                                  (7)

Частные производные, входящие в формулы (5 - 7), определяются дифференцированием выражения (37) по соответствующей переменной. Если нормативные значения коэффициентов вариации σ_р, σ_h и  отсутствуют, величина  не должна превышать 0,15.

ПРИЛОЖЕНИЕ 18

Определение коэффициента K₇

Коэффициент K₇ в формуле (35) равен:

                            (1)

где

γ₇ - величина, определяемая из условия

                                                      (2)

где Р₇ - надежность работы бетона сжатой зоны на сжатие при изгибе;

 - нормированная функция Лапласа.                  (3)

Коэффициент вариации прочности бетона на сжатие при изгибе составляет  = 0,15. Коэффициент вариации напряжений в бетоне  равен:

                                                  (4)

                                                      (5)

                                                       (6)

                                               (7)

Частные производные, входящие в формулы (5 - 7), определяются дифференцированием выражения (10) приложения 16 по соответствующим переменным. Если нормативные значения коэффициентов вариации σ_р, σ_h, и  не определены, величина  принимается равной .

ПРИЛОЖЕНИЕ 19

Примеры расчета усиления жесткой дорожной одежды

Требуется произвести расчет усиления жесткой дорожной одежды следующей конструкции: цементобетонное покрытие из бетона марки 350 толщиной 22 см; основание из грунта, укрепленного цементом толщиной 16 см; дополнительный слой основания из мелкозернистого песка толщиной 40 см; грунт земляного полотна - суглинок пылеватый. Высота насыпи - 1,0 - 1,2 м, 2-й тип местности по условиям увлажнения, II дорожно-климатическая зона. Дорожная одежда к моменту усиления прослужила 20 лет и пропустила 20 млн. проходов расчетных автомобилей.

По данным натурных измерений с помощью УДН средний динамический модуль упругости жесткой дорожной одежды на полосе наката в расчетный период составляет  = 10000 кгс/см² при коэффициенте вариации  = 0,20. Предполагаемый суммарный размер движения (с учетом перспективы и влияния сезонов года) после усиления составляет 25 млн. проходов расчетных автомобилей (группы А) в одном направлении на одну полосу.

Произведем расчет двух вариантов усиления с применением нежестких и жестких конструктивных слоев.

А. Расчет 1-го варианта усиления.

По первому варианту в качестве слоя усиления предполагается устроить двухслойное асфальтобетонное покрытие.

Согласно данным табл. 2.10, суммарному размеру движения N = 2,5·10⁷ млн. проходов соответствует величина требуемого динамического модуля упругости на полосе наката на поверхности усиленной дорожной одежды  = 8370 кгс/см².

С учетом условного коэффициента запаса K₂ средний динамический модуль упругости усиленной дорожной одежды должен быть

При  = 0,20;  = 0,18 и γ₂ = 1,62 получим

Следовательно,  = 1,59 · 8370 = 13300 кгс/см².

Для усиления используем асфальтобетон со средним динамическим модулем упругости Е_аб = 42000 кгс/см². Отношение

Отношение

По номограмме рис. 2 инструкции ВСН 46-72 этим величинам соответствует

При D = 33 см h_ус = 0,59 · 33 = 19,5 см, т.е. потребная толщина слоя усиления соответствует 20 см.

Проверяем прочность усиленной дорожной одежды по изгибу. Эквивалентная толщина усиленного покрытия равна:

 см.

Условие прочности по нижнему волокну бетона старого покрытия ,

При  и γ₁ = 1,62.

Условие прочности по критическим напряжениям в дополнительном слое основания

Условие прочности поверхностного слоя

Таким образом, все условия прочности выполнены.

Б. Расчет 2-го варианта усиления

В качестве усиления устраивается непрерывно-армированное покрытие из бетона марки 350. Арматура периодического профиля из стали А класса А-II диаметром 14 мм.

Определяем процент армирования

Определяем толщину плиты усиления.

Задаемся толщиной усиления h_yc = 10 см.

 (для воздушно-сухого бетона);

Определяем площадь арматуры на 1 м ширины сечения

F_a = μ F_б = 0,00748 · 10 · 100 = 7,48 см².

Принимаем 5 стержней диаметром 14 мм (5 Æ 14) площадью F_a = 7,69 см², уточненный процент армирования равен:

Определяем раскрытие трещин:

Определяем высоту сжатой зоны бетона в трещине:

Погонная жесткость сечения в зоне трещины равна:

Приведенный момент инерции 1 м сечения в зоне трещины

Напряжение в сжатом бетоне от автомобильной нагрузки

что существенно меньше усталостной прочности бетона на сжатие при изгибе.

Напряжение в арматуре от автомобильной нагрузки

Расстояние между трещинами

где z = 2,5·10^-4 - коэффициент усадки бетона; α = 10^-5 - коэффициент температурного расширения бетона; Δt = 60 °С - годовой перепад температуры; с = 7 кгс/см² - сцепление непрерывно-армированного покрытия с основанием.

Напряжение в бетоне от годового перепада температуры

 см²/кгс.

Напряжение в арматуре от годового перепада температуры

Характеристика цикла напряжений в арматуре

Предел усталостной прочности арматуры

Таким образом, выносливость арматуры обеспечена. Определим эквивалентный модуль упругости усиленной жесткой дорожной одежды:

а) над швами старого покрытия без учета трещин

Следовательно,

б) над швами старого покрытия в зоне трещины слоя усиления:

приведенная толщина плиты усиления

следовательно,  кгс/см² на 2 %.

Из двух рассмотренных вариантов усиления 2-й предпочтительнее, так как при общем меньшем расходе материалов на усиление он более экономичен по расходу материалов и трудоемкости работ по эксплуатации после усиления.

ПРИЛОЖЕНИЕ 20

Состав и оснащение бригады, проводящей оценку прочности дорожной конструкции

Бригада должна состоять из четырех человек. Руководитель бригады назначается из числа инженеров или техников, остальные члены бригады из числа лиц произвольной квалификации в зависимости от возможностей организации, проводящей испытания.

Перечень оборудования, приборов и инвентаря для оснащения бригады;

Груженый автомобиль для создания пробной нагрузки на дорожную одежду                1

Легкий автомобиль для членов бригады                                                                               1

Прогибомер рычажной (длиннобазовый или МАДИ-ЦНИЛ)                                             2

Индикатор часового типа (цена деления 0,01 мм)                                                               3

Установка динамического нагружения конструкции МАДИ                                             1

Ручной виброграф ВР-1М                                                                                                       2

Прибор для измерения расстояний или землемерный циркуль                                         1

Ртутный термометр                                                                                                                 2

Резиновый коврик для определения нагрузки на колесо автомобиля

либо гидравлические или тензометрические весы                                                              1

Переносные заборчики и ограждения                                                                                   2

Дорожные знаки:

«Сужение проезжей части»                                                                                                    1

«Дорожные работы»                                                                                                                1

«Объезд препятствия»                                                                                                             1

Милицейский жезл                                                                                                                  1

Краска, миллиметровая бумага, журналы полевых работ, рулетка            по потребности

Одна бригада в течение годового сезона испытаний дорожных одежд (средняя продолжительность сезона около месяца) способна испытать 50 - 60 км дороги при 8-часовом рабочем дне.

При проведении линейных испытаний руководитель бригады устанавливает прогибомер на точке измерения и берет отсчеты по индикатору, второй член бригады ведет записи в журнале испытаний, третий переставляет заборчики ограждения с укрепленными на них дорожными знаками и регулирует движение в зоне проведения испытаний, четвертый отмеряет расстояние до последующей точки установки испытательного автомобиля.

При проведении испытаний на контрольных точках отпадает необходимость в измерении расстояний, поэтому четвертый член бригады отвечает за погрузку и выгрузку прогибомера и заборчиков ограждения в местах измерений. Второй член бригады, кроме ведения записей в журнале испытаний, отвечает за установку колеса автомобиля строго на контрольную точку (в пределах круга, отмеченного краской на покрытии). Обязанности остальных членов бригады не меняются.

СОДЕРЖАНИЕ
