Государственная система обеспечения единства
измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
КОЭФФИЦИЕНТА
АМПЛИТУДНОЙ МОДУЛЯЦИИ
ВЫСОКОЧАСТОТНЫХ КОЛЕБАНИЙ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

Предисловие

1 РАЗРАБОТАН Государственным научно-производственным объединением «Метрология» (ГНПО «Метрология») Госстандарта Украины

ВНЕСЕН Госстандартом Украины

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 11 от 25 апреля 1997 г.)

За принятие проголосовали:

(Поправка).

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 5 сентября 2000 г. № 213-ст межгосударственный стандарт ГОСТ 8.109-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2001 г.

4 ВЗАМЕН ГОСТ 8.109-83

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 2001-01-01

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний (приложение А) и устанавливает назначение государственного первичного эталона единицы коэффициента амплитудной модуляции, комплекс основных средств измерительной техники, входящих в его состав, основные метрологические характеристики эталона и порядок передачи размера единицы коэффициента амплитудной модуляции от государственного первичного эталона с помощью вторичных эталонов и образцовых средств измерительной техники рабочим средствам измерительной техники с указанием погрешностей и основных методов поверки.

2 Эталоны

2.1 Государственный эталон

2.1.1 Государственный первичный эталон предназначен для воспроизведения и хранения единицы коэффициента амплитудной модуляции М высокочастотных колебаний в диапазоне значений от 0,1 % до 100 %, в диапазоне несущих частот f от 0,1 МГц до 500 МГц, модулирующих частот F от 0,02 кГц до 200 кГц и передачи ее размера с помощью рабочих эталонов и образцовых средств измерительной техники рабочим средствам измерительной техники с целью обеспечения единства измерений.

2.1.2 В основу измерений коэффициента амплитудной модуляции (КАМ) должна быть положена единица, воспроизводимая государственным эталоном.

2.1.3 Государственный первичный эталон состоит из комплекса следующих средств измерительной техники:

- источника модулирующего напряжения;

- источника амплитудно-модулированных сигналов;

- преобразователя частоты;

- калибратора М = 100 %;

- компаратора М > 2 %;

- компаратора малых КАМ;

- измерителя коэффициента амплитудного шума;

- блока управления вольтметром;

- блока коммутации;

- блока самоаттестации;

- блока питания;

- управляющего вычислительного устройства.

2.1.4 Неисключенная систематическая относительная погрешность q₀ государственного эталона не превышает значения, находящегося в интервале от ± 0,15 % до ± 0,3 %. Значения q₀ в зависимости от несущей и модулирующей частот приведены в таблице 1.

Таблица 1

Среднее квадратическое отклонение результата измерений S₀ при воспроизведении единицы коэффициента амплитудной модуляции не превышает 0,03 % для трех независимых наблюдений.

2.1.5 Для обеспечения воспроизведения единицы коэффициента амплитудной модуляции с указанной точностью должны выполняться правила хранения и применения эталона, утвержденные в установленном порядке.

2.1.6 Государственный первичный эталон применяют для передачи размера единицы коэффициента амплитудной модуляции рабочим эталонам методом непосредственного сличения со средним квадратическим отклонением результата измерений при передаче S_εS, не превышающим значения, находящегося в интервале от 0,01 % до 0,02 %, и образцовым средствам измерительной техники 1-го разряда методом непосредственного сличения со средним квадратическим отклонением результата измерений при передаче S_εS, не превышающим значения, находящегося в интервале от 0,01 % до 0,03 %.

2.2 Вторичные эталоны

2.2.1 В качестве рабочих эталонов используют устройства, воспроизводящие амплитудно-модулированные сигналы с калиброванными значениями коэффициентов амплитудной модуляции в диапазоне от 0,1 % до 100 %.

2.2.2 Неисключенная систематическая относительная погрешность эталона q₀ не превышает значения, находящегося в интервале от ± 0,15 % до ± 0,5 %, и зависит от несущей и модулирующей частот.

Среднее квадратическое отклонение результата измерений S₀ не превышает 0,05 %.

2.2.3 Рабочие эталоны применяют для поверки образцовых средств измерительной техники 1-го разряда методом сличения с помощью компаратора со средним квадратическим отклонением результата измерений при передаче S_εS, не превышающим значения, находящегося в интервале от ± 0,01 % до ± 0,03 %.

3 Образцовые средства измерительной техники

3.1 Образцовые средства измерительной техники 1-го разряда

3.1.1 В качестве образцовых средств измерительной техники 1-го разряда используют поверочные установки, воспроизводящие амплитудно-модулированные сигналы с калиброванными значениями коэффициентов амплитудной модуляции в диапазоне от 0,1 % до 100 %.

3.1.2 Пределы допускаемой абсолютной погрешности DM определяют по формуле

DМ = ± (D_а + D_му),                                                        (1)

где D_а = (1,5 - 15) · 10^-2 % - аддитивная погрешность;

D_му = (0,3 - 1,8) · 10^-2 · M - мультипликативная погрешность.

DM зависит от несущей, модулирующих частот и коэффициента амплитудной модуляции.

3.1.3 Образцовые средства измерительной техники 1-го разряда применяют для поверки образцовых средств измерительной техники 2-го разряда и рабочих средств измерительной техники методом прямых измерений.

3.2 Образцовые средства измерительной техники 2-го разряда

3.2.1 В качестве образцовых средств измерительной техники 2-го разряда используют измерители коэффициента амплитудной модуляции, измеряющие коэффициенты модуляции в диапазоне от 0,1 % до 100 %.

3.2.2 Пределы допускаемой абсолютной погрешности определяют по формуле

DМ = ± (D_а + D_му),                                                        (2)

где D_а = (0,1 - 0,3) % - аддитивная погрешность;

D_му = (1,5 - 3) · 10^-2 · M - мультипликативная погрешность.

DМ зависит от несущей, модулирующих частот и коэффициента амплитудной модуляции.

3.2.3 Образцовые средства измерительной техники 2-го разряда применяют для поверки рабочих средств измерительной техники (генераторов высокочастотных сигналов) методом прямых измерений.

4 Рабочие средства измерительной техники

4.1 К рабочим средствам измерительной техники относятся измерители коэффициента амплитудной модуляции, измеряющие М в диапазоне от 0,1 % до 100 %, и генераторы сигналов высокочастотные с режимом амплитудной модуляции.

4.2 Пределы допускаемой абсолютной погрешности измерителей коэффициентов амплитудной модуляции определяют по формуле

DМ = ± (D_а + D_му),                                                        (3)

где D_а = (0,1 - 0,3) % - аддитивная погрешность;

D_му = (1,5 - 3) · 10^-2 · M - мультипликативная погрешность.

DМ зависит от несущей, модулирующих частот и коэффициента амплитудной модуляции.

4.3 Предел допускаемой абсолютной погрешности коэффициента амплитудной модуляции сигналов генераторов находится в интервале от ± 1 % до ± 20 % и зависит от типа генератора.

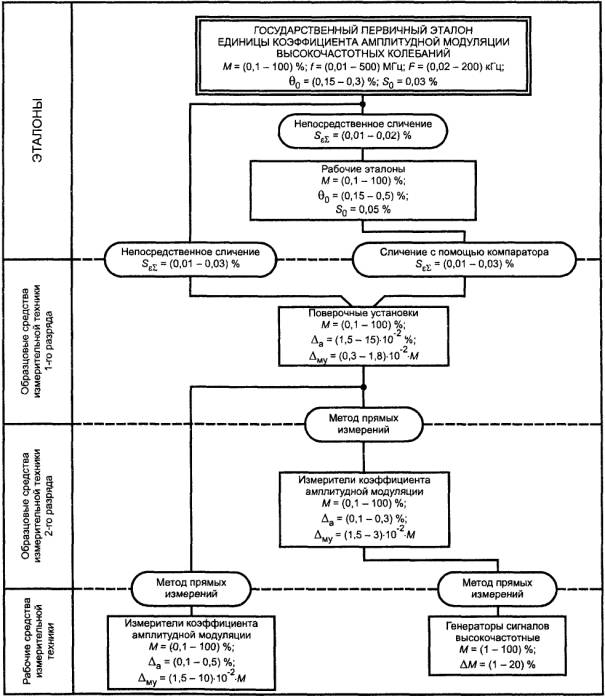

ПРИЛОЖЕНИЕ А
(обязательное)

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
КОЭФФИЦИЕНТА АМПЛИТУДНОЙ МОДУЛЯЦИИ ВЫСОКОЧАСТОТНЫХ КОЛЕБАНИЙ
