4. Заполнить форму 4 (см. табл. 1) по валовым (суммарным) выбросам каждого загрязняющего вещества от всех видов источников выбросов по объекту (предприятию) в целом и от отдельных производств. Определить и занести в форму 4 удельные выбросы загрязняющих веществ (на 1 т продукции, на 1 т сжигаемого топлива или на 1 Гкал теплоты) для возможности сопоставления их с передовыми предприятиями, имеющими аналогичное оборудование.

Характеристика систем пылегазоочистки

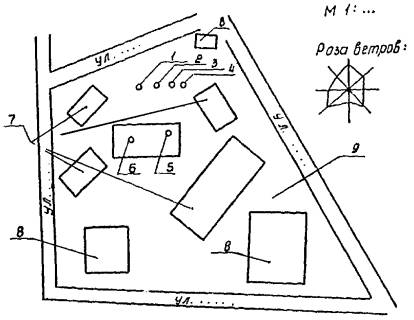

Номер источника выбросов на карте-схеме

Производство

Цех, оборудование

Газоочистная установка (ГОУ)

Вещества, по которым производится газоочистка

Коэффициент обеспеченности газоочисткой К¹, %

Проектная степень очистки

Уровень апробации (промышленная, опытно-промышленная или стадия разработки внедрения ГОУ)

Выделение загрязняющих веществ без газоочистки

Выброс загрязняющих веществ с учетом газоочистки

Этапность внедрения

Пусковой комплекс

I очередь строительства

Полное развитие

г/с

т/год

г/с

т/год

Форма 4

Характеристика валовых и удельных выбросов в атмосферу загрязняющих веществ

Цех, производство	Продукция	Мощность производства, т/год	Сернистый ангидрид SO₂			Пыль		Другие ингредиенты
			Валовый выброс, тыс. т/год (%)	Удельный выброс на единицу продукции (УППВ)	Валовый выброс, тыс. т/год (%)		Удельный выброс на единицу продукции (УППВ)	Валовый выброс, тыс. т/год (%)	Удельный выброс на единицу продукции (УППВ)

Форма 5

Характеристика источника выброса с аварийными залповыми выбросами*

Источник	Высота Н, м	Диаметр Д, м	Температура Т, °С	Объем V, м³/с	Время выброса		Количество видов загрязняющих веществ** М, г/с		Примечание
					с/ч	с/сут (раз в сутки)	максимальное	расчетное

* Таблица заполняется в случае наличия аварийных выбросов, таких как открытие предохранительного клапана при повышении давления, например, в объеме нагревателя битума АБЗ.

** Расчетный выброс отнесен 20-минутному времени замера концентраций М_расч = М_макс(τ_выбр/1200) (при τ_в_ыбр ≥ 1200, М_расч = М_макс).

5. Представить сведения о возможных валовых и аварийных выбросах, их количественной характеристике (при наличии заполнить форму 5 табл. 1).

6. Представить сведения о наличии разработанной и согласованной с санитарными органами проектной документации по определению предельно допустимых (ПДВ) или временно согласованных (ВСВ) выбросов по каждому объекту (предприятию) или группе объектов (например, коммунальным котельным района).

ПЕРЕЧЕНЬ И ХАРАКТЕРИСТИКА ПРЕДПРИЯТИЙ
КОММУНАЛЬНОГО ХОЗЯЙСТВА
КАК ИСТОЧНИКОВ ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ

Настоящие указания разработаны для осуществления инвентаризации источников выбросов отопительных коммунальных котельных, асфальтобетонных заводов (АБЗ), мусоросжигательных (МСЗ) и мусороперерабатывающих (МПЗ) заводов коммунального хозяйства.

В разделе представлены перечень, составленный на основе технологических схем производства, и характеристика источников выбросов в атмосферу загрязняющих веществ от технологических агрегатов (производств и отделений) указанных предприятий. В соответствии с текстом выполнены примеры заполнения форм по инвентаризации источников выбросов реальных объектов: АБЗ [13], МСЗ, МПЗ [8], представленные в прил. 1. Раздел составлен на основе и в дополнение к методикам [7, 8].

Пример составления экологического паспорта источников выбросов отопительных коммунальных котельных (раздел «Защита атмосферы»), выполненный для района Московской обл., представлен в прил. 2.

Классификация и характеристика источников выбросов дана в соответствии с ГОСТ 17.2.1.01-76 (01.01.82) [3], ГОСТ 17.2.3.02-78 [4] и ОНД-86 [10].

Источниками выброса в атмосферу загрязняющих веществ от отопительных котельных являются трубы за котельными агрегатами. Отходящие газы содержат продукты сгорания топлива: окись и двуокись углерода (СО, СО₂), окислы азота (NO₂); при наличии в топливе соединений серы - сернистый ангидрид (SO₂). В случае использования твердого топлива в отходящих газах содержатся также твердые частицы - пыль, зола, сажа; при сжигании сернистого и высокосернистого мазута - пятиокись ванадия.

В условиях неполного сгорания топлива возможно присутствие формальдегида, 3,4-бензпирена, органических кислот и др. [14]. Количество загрязняющих веществ зависит от вида топлива, топок и горелочных устройств, режима сжигания топлива. Если для крупных котельных установок совершенствование систем пылеулавливания и подавления выбросов, а также строительство высоких труб, позволяют в значительной мере уменьшить остроту проблемы, то для малых отопительных котельных со слоевыми топками практически единственным радикальным решением в настоящее время является перевод их на природный газ. При отсутствии систем пылеулавливания твердое топливо (уголь) поставляет в атмосферу в 100 - 200 раз больше твердых частиц, чем жидкое топливо.

При сжигании жидкого топлива выделяется сажа, более токсичная, чем пыль, оказывающая влияние на прозрачность атмосферы. При сжигании газа пыли нет.

Количество выделяющихся при сжигании топлива загрязняющих веществ определяется по методике [6]. Оценку возможных выбросов канцерогенных веществ (формальдегида, 3,4-бензпирена и др.) в условиях неполного сгорания топлива можно проводить по табл. 3, 4 или по данным [14].

Дымовые трубы от котлов и котельных установок является организованными, точечными, высокими (Н ≥ 50 м) или средней высоты (Н = 20 - 50 м), горячими источниками постоянного выброса.

При наличии системы пылеочистки дымовых газов дополнительный источник выброса: неорганизованный, точечный, наземный периодического действия - при разгрузке пылеуловителей.

Выбросы в атмосферу загрязняющих веществ от АБЗ поступают от отделения инертных материалов и минерального порошка, битумного хозяйства, смесительного отделения и отделения выдачи готовой продукции.

Источниками выброса в атмосферу пыли от отделения инертных материалов являются патрубки аспирационных систем ленточных конвейеров транспортировки песка и щебня, ворота и окна приемников железнодорожного и автомобильного транспорта, складского помещения песка и щебня, от отделения минерального порошка - места разгрузки автоцементовозов или железнодорожных цистерн, утечек и потерь транспортируемого материала в системе пневмотранспорта минерального порошка и складском хозяйстве.

По битумному отделению источниками выброса загрязняющих веществ являются приемные резервуары битума, железнодорожные цистерны при сливе битума, обогреваемые цистерны, свечи нагревателей битума и дымовые трубы битумных котлов или реакторных установок при производстве битума.

Основным загрязняющим веществом, поступающим в атмосферу, являются углеводороды (С₁ - С₁₀). От битумного котла в атмосферу выбрасываются продукты сжигания топлива (аналог - дымовые газы котлов).

Источниками выброса от смесительного отделения и выдачи готовой продукции являются дымовые трубы сушильных барабанов, патрубки аспирационных систем на линиях транспортировки материалов и, собственно, асфальтосмесители, а также оконные бункера готовой продукции. Основными загрязняющими веществами, поступающими в атмосферу, являются пыль, окись углерода, окислы азота, углеводороды. Асфальтобетонные заводы обслуживаются, как правило, большим количеством автомобильного и железнодорожного транспорта, выбрасывающего на территории завода значительные количества продуктов сгорания топлива.

К организованным точечный высоким (Н ≥ 10 м) источникам выброса на АБЗ относятся дымовые трубы и патрубки вентсистем (при Н ≥ 10 м), к линейным - фонари галерей транспортировки и разгрузки, ворота и окна, приемных отделений, к неорганизованным - автотранспорт и узлы выдачи готовой продукции в случае отсутствия укрытий с отсосами.

Пылеочистка отходящих газов от сушильных барабанов АБЗ применяется, как правило, трехступенчатая, сухая - в циклонах, мокрая - в скрубберах и пылеуловителях сливного типа. Шлакоотстойники для уловленной в очистной системе пыли с водой закрытые, осветленная вода от которых по замкнутому циклу поступает в мокрые пылеуловители; от асфальтосмесительных установок - двухступенчатая в циклонах и ротоклонах, от аспирационных систем при транспортировке инертных материалов - в циклонах; минерального порошка, транспортируемого пневмотранспортом - в рукавных фильтрах по замкнутому циклу с возвратом уловленной пыли на конвейер.

В связи с непрерывностью технологического процесса все источники выбросов на АБЗ можно считать источниками постоянного действия за исключением свечей нагревателей битума, дающих аварийный выброс испарений битума при возрастании давления выше допустимого. Пример определения расчетного выброса от свечи нагревателя битума дан в работе [13]. Пример заполнения форм по характеристике источников выбросов одного из АБЗ на территории РСФСР приведен в табл. 1 (форма 2) прил. 1 по данным [10], схема расположения источников выбросов - на рис. 2, характеристика валовых и удельных выбросов - в табл. 1 (форма 3), прил. 1; характеристика, выбросов от отделений и производств АБЗ - в табл. 1 (форма 4) прил. 1. Расчет количеств выбросов проведен по методике [7]. Характеристика систем пылегазоочистки за технологическим оборудованием АБЗ - в табл. 2 прил. 1.

Технологическая схема мусоросжигательной установки представлена на рис. 2, системы пылегазоочистки за ней - на рис. 3 [8].

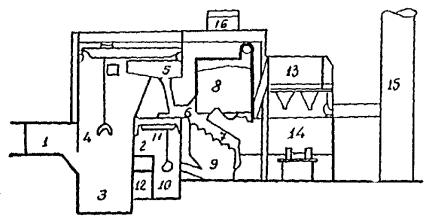

Рис. 2. Технологическая схема мусоросжигательного завода:

1 - разгрузочная площадка мусоровозов; 2 - площадка для транспорта вывоза остатков; 3 - приемный бункер; 4 - мостовой кран с грейферным ковшом; 5 - приемная воронка котла с течкой; 6 - питатель; 7 - валковая колосниковая решетка; 8 - парогенератор; 9 - система шлакозолоудаления; 10 - бункер шлака и золы; 11 - кран для погрузки шлакозолоотходов; 12 - помещения баков охлаждающей воды и отстоя; 13 - электростатический фильтр; 14 - турбогенератор; 15 - дымовая труба; 16 - воздушный конденсатор

Рис. 3. Схема установки распределительной абсорбции, разработанная специалистами энергосистемы «Дюссельдорф»:

I - газоход продуктов сгорания из котла с температурой 200 - 300 °С; II - воздуховод сжатого воздуха; III - выброс очищенных продуктов сгорания через дымовую трубу; 1 - бункер известковой суспензии; 2 - смесительный бак; 3 - реактор; 4 - конвейер; 5 - насос; 6 - регулирующий клапан; 7 - электрофильтр; 8 - бункер уловленной летучей золы

Источниками выброса в атмосферу от МСЗ и МПЗ являются дымовые трубы мусоросжигательных котлов МСК; по переработке твердых бытовых отходов - биотермические барабаны МПЗ, где происходит процесс аэробного биотермического компостирования.

Отходящие газы при сжигании ТБО содержат летучую золу, окислы азота, углерода, серы, фтористый и хлористый водород (исследования по содержанию в них органических соединений, полиароматических углеводородов и полихлорированных бидинилов продолжаются).

Для улавливания твердых загрязняющих веществ МСЗ применяются электрофильтры (преимущественно сухие, горизонтальные трехпольные) газовых загрязняющих веществ - мокрая очистка (пока в СССР ведутся исследования по вопросам качественных характеристик газообразных веществ, возможной эффективности их очистки, а также шлама) и «сухая» с разбрызгиванием в специальной камере известкового молока, адсорбирующего продукта реакции извести с компонентами дымовых газов на стенки камеры и удаления кристаллов в специальном сборнике (см. рис. 3). Подробнее об этих системах пылегазоочистки, а также зарубежном опыте смотри в указаниях [8].

От загрузочных окон биотермических барабанов МПЗ в атмосферу поступает пыль (органического и минерального происхождения), окись углерода, толуол, ксилол, углеводороды нефти, бензол, ацетон и др. Состав отходящих газов и содержащихся загрязняющих веществ зависит от состава ТБО, сезона года, активности биотермического процесса и других факторов, которые в настоящее время не могут быть полностью учтены в расчетах. Поэтому количественные и качественные показатели выделяющихся загрязняющих веществ определяются и уточняются по мере проведения научных исследований и накопления данных натурных измерений. Ориентировочное определение выбросов загрязняющих веществ от МПЗ можно проводить на основе имеющихся данных замеров [8], представленных в табл. 3 прил. 1. Пример заполнения форм по инвентаризации источников выбросов от МСЗ и МПЗ представлен в табл. 4 и 5 прил. 1.

ХАРАКТЕРИСТИКА ЗАГРЯЗНЯЮЩИХ ВЕЩЕСТВ, ПОСТУПАЮЩИХ В АТМОСФЕРУ ОТ ПРЕДПРИЯТИЙ КОММУНАЛЬНОГО ХОЗЯЙСТВА

Из-за присутствия в атмосфере пыли, дыма, сажи, SO₂, NO₂ уменьшается прозрачность атмосферы, ухудшается видимость, что приводит к изменению качества и количества атмосферных осадков. Образование кислотных туманов и выпадение кислотных дождей связано с окислением в атмосфере SO₂ и превращением в нитраты NO₂, желто-красная окраска воздушной среды свидетельствует о присутствии в ней больших количеств сильно токсичных газов NO₂.

К крупномасштабным проблемам загрязнения атмосферы относится изменение климата (увеличение температуры планеты) под действием увеличивающейся концентрации СО₂, атмосферных аэрозолей.

Фторированные углеводороды, оксид азота способствуют разрушению озонового слоя и т.д. Около 60 % общего количества пыли поступает в атмосферу от сжигания угля [14]. Азот топлива вносит более 50 % вклада в образование NO_Х, сера - более 75 % общего вклада в образование SO₂. При сжигании топлива в атмосферу поступают также такие загрязняющие вещества, как СО₂, СО, формальдегиды, канцерогенные вещества и др. Около 20 % общего потребления ископаемого топлива приходится на отопительные коммунальные котельные.

Перечисленные загрязняющие вещества, а также другие органические соединения поступают в атмосферу от АБЗ, МСЗ, МПЗ.

В разделе представлена характеристика загрязняющих веществ, выбрасываемых в атмосферу с продуктами сжигания топлива от котельных, от сушильных барабанов и нагревателей битума АБЗ, от сжигания и переработки ТБО в МСЗ и МПЗ и других агрегатов и производств жилищно-коммунального хозяйства, а также данные измерений состава дымовых газов реальных объектов и др.

Нормативные максимально-разовые и среднесуточные предельно допустимые концентрации рассматриваемых загрязняющих веществ в приземном слое атмосферы - воздухе жилого района, установленные по влиянию их вредного воздействия на человеческий организм, а также данные по эффекту суммарного воздействия некоторых веществ на человека представлены в табл. 2.

В СССР нормирование выбросов загрязняющих веществ в атмосферу до 1980 г. регламентировалось только на основании установленных значений ПДК данного вещества в атмосферном воздухе на высоте 1,5 м от поверхности земли, т.е. на уровне органов дыхания человека.

Таблица 2

Загрязняющее вещество	Химическая формула	Класс опасности	ПДК в атмосферном воздухе жилых районов		Эффект суммации	Наличие в дымовых газах предприятий котельных при топливе
Загрязняющее вещество	Химическая формула	Класс опасности	максимально-разовая	среднесуточная	Эффект суммации	Газ	Мазут	Уголь	АБЗ	МСЗ	МПЗ
Пыль	-	3	0,5	0,15	СО + пыль цементного производства	-	-	+	+	+	+
Зола	-	3	0,5	0,15	-	-	-	+	+	+	-
Сажа	С	3	0,15	0,05	-	+	+	+	-	-	-
Пятиокись ванадия (аэрозоль)	V₂O₅	1	-	0,002	V₂O₅ + SO₂	-	+	-	-	-	-
Окись углерода	СО	4	5	3	СО + пыль цементного производства	+	+	+	+	+	+
Двуокись углерода	СО₂	3	0,15	0,5	-	+	+	+	+	+	+
Окислы азота (в пересчете на NO₂)	NO₂	2	0,085	0,004	NO₂ + SO₂ + СО в присутствии фенола	+	+	+	+	+	-
Сернистый ангидрид	SO₂	3	0,5	0,05	-	-	+	+	+	+	-
Хлористый водород	HCl	2	0,2	0,2	-	-	-	-	-	+	-
Фтористый водород	HF	2	0,062		HF + SO₂	-	-	-	-	+	-
Ацетон	C₃H₆O	4	0,35	0,35	-	-	-	-	-	-	+
Бензол	C₆H₆	2	1,5	0,1		-	-	-	-	-	+
Толуол	C₇H₈	3	0,6	0,6	-	-	-	-	-	-	+
Ксилол		3	0,2	0,2	-	-	-	-	-	-	+
Углеводороды*	C_mH_n	3	3	-	-	-	+	+	-	-	-
Формальдегид* (в пересчете на CH₂O)	HCNO	2	0,035	0,012	CO + NO₂ + CH₂O в присутствии гексана	+	+	+	-	-	Следы
Бензпирен* 3,4	C₂₀H₁₂	1	-	0,000001 0,1 мкг/100 м³	-	-	+	+	-	-	"
Органические кислоты*	CH₃COOH	1	-	0,000001	=	-	+	+	-	-	"
** Данные исследования реальных объектов по измерению концентрации загрязняющих веществ в продуктах неполного сгорания [14].

При этом санитарными нормами регламентировался эффект суммирования загрязняющих веществ, в том числе окислов азота и серы. Согласно известной зависимости,

С 1980 г. в СССР введены дополнительные нормы ПДВ, регламентирующие концентрации загрязняющих веществ в дымовой трубе котлов электростанций Минэнерго СССР [14], предназначенные для использования только при определении технической возможности новых агрегатов.

ПДВ* NO₂ при сжигании различных видов топлив, г/м³ (α = 1,4, производительность котлов Q < 420 т/ч): природный газ - 0,32 - 0,3; мазут - 0,34 - 0,3; бурые угли - 0,49 - 0,4; каменные угли и А - 0,6 - 0,5; каменные угли (N^P > 0,5 кг/ГДж) - 0,79 - 0,65.

* Разработаны ВТИ им. Ф.Э. Дзержинского и ЦКГИ им. И.И. Ползунова в 1981 г.

На втором заседании рабочей группы по оксидам азота ЕЭК ООН в июле 1986 г. в Женеве рекомендовано принимать предельную норму выброса при пылеугольном сжигании угля в котлах менее 300 МВт - 0,8 г/м³ при А^Р = 6 %.

Для котлов со слоевым сжиганием - 0,4 г/м³ (новых) и 0,6 г/м³ (работающих).

При сжигании жидких топлив для малых топок рекомендуются ПДВ - 0,4 г/м³ (на мазуте), при природном газе - 0,3 г/м³.

Однако представленные значения ПДВ действительны только при ориентировочных оценках, например, вновь создаваемых котлов. Для действующих и проектируемых отопительных котельных ПДВ должен определяться полным расчетом ожидаемого загрязнения приземного слоя воздуха в жилом районе [2, 4, 11].

Отопительные коммунальные котельные - не только один из самых крупных потребителей топлива, но и использующий наиболее грязные виды топлив.

При отсутствии средств пылеулавливания в отопительных котельных малой производительности со слоевыми топками, выброс твердых частиц в атмосферу при сжигании угля соизмерим с выбросами их на ТЭЦ после пылеочистного оборудования [14].

Результаты исследования состава дымовых газов отопительных котлов паропроизводительностью 0,510 т/ч, работавших при α = 1,2-1,3, показывают наличие твердых частиц при сжигании газа и мазута 0,056-0,23 и 1-3,5 г/м³ соответственно, что объясняется, по-видимому, наличием значительного количества недогоревших в зонах горения коксосажевых частиц [12].

При горении угля образуются частицы, состоящие в основном, из углеводорода, диоксида кремния, оксида алюминия, оксида железа, серы и органических веществ. Газообразные выбросы содержат диоксиды серы, азота, углерода, оксид углерода, углеводороды, оксиды железа. Удельные выбросы основных загрязняющих веществ от сжигания угля в отопительных котлах (кг/т) представлены в табл. 3

Пыль может выдуваться при разгрузке и погрузке угля при открытых угольных складах вследствие ветровой эрозии, при удалении и складировании летучей и топочной золы.

Таблица 3

Вид подачи топлива	Пыль, зола	СО	Углеводороды	Оксиды азота	Альдегиды	О₂
Битуминозный уголь
Топка с шурующей планкой*	5,9 Т***	0,91	0,454	6,8	0,0026	17 S***
Топки с нижней подачей**	0,9 Т	4,54	1,37	2,72	0,0026	17 S
Ручные топки**	9,1	44,9	9,07	1,37	0,0026	17 S
Антрацит
Распыленный**	7,7 Т	0,454	Следы	8,165	Нет данных	17 S
Конвейерная решетка**	0,45 Т	0,454	”	4,54	То же	17 S
Ручные топки**	4,54	40,8	1,13	1,37	”	17 S
Лигнит
Распыленный**	3,2Т	0,454	0,45	6,35 или 3,6 (для топок с тангенциальной подачей ГВС)	Нет данных	13,6 С**
Топки:**
циклонные	2,7 Т	0,454	0,45	7,7	То же	13,6 С
с шурующей планкой	3,2 Т	0,91	0,454	2,7	То же	13,6 С
другие	1,36 Т	0,91	0,454	2,7	То же	13,6 С

____________

* Теплопроизводительность котла 2,6-26 Гкал/ч.

** Теплопроизводительностъ котла 2,6 Гкал/ч.

*** Т, S, С - процент содержания золы, углерода и серы в топливе.

Из наиболее крупных и трудно поддающихся очистке загрязнителей атмосферного воздуха являются оксиды серы. Вредное воздействие SО₂ на природу резко увеличивается при наличии в атмосфере диоксида азота NО₂ и повышении влажности.

В коммунальных малых котельных сжигается также жидкое топливо - мазут - отогнанная топливная нефть 1, 2 сорта [5]. Удельный выброс аэрозолей и газообразных загрязняющих веществ при сжигании топливной нефти в котельных производительностью 0,12-3,75 Гкал/ч приведен ниже.

Загрязняющее вещество	Удельный выброс нефти, кг/т
	Остаточной	Перегонной
Аэрозоли	По сорту нефти и содержанию серы	0,1 - 0,125
SО₂	15,7 S	14,2 S
SО₃	0,2 S	0,2 S
СО	0,5	0,5
Углеводороды (в пересчете на СН₄)	0,1	0,1
Оксиду азота (в пересчете на NО₂₎	6	1,8 - 2,2

В настоящее время нет реальных решений по сероочистке газов, отходящих от отопительных котлов малой мощности. Поэтому целесообразно сокращение потребления и уменьшение времени применения серосодержащего топлива вплоть до полного запрета при выбросе газов через трубы небольшой высоты (Н = 10-25 м) [14].

Главным компонентом газового топлива - природного газа является метан с переменной примесью этана и небольшим количеством азота, гелия и диоксида углерода. Отходящие газы при его сжигании содержат компоненты загрязняющих веществ те же, что и другие виды топлива, только в меньших количествах. Концентрации загрязняющих веществ в дымовых газах отопительных котельных [5] представлены ниже.

Загрязняющее вещество	Концентрация загрязняющего вещества г/м³
Аэрозоли	0,08 - 0,24
SО₂	0,01
СО	0,32
Углеводороды (в пересчете на СН₄)	0,13
NО₂	1,3 - 1,9

С уменьшением мощности котла содержание NО₂ в продуктах сгорания возрастает, что объясняется большим коэффициентом избытка воздуха, более интенсивным охлаждением зоны горения. Уровень токсичности 1 м³ продуктов сгорания (сумма отношений С/ПДК) малометражного котла не ниже, чем от котла ТЭЦ (NО_Х220;мг/м³, NО_Х60 кг/м³), N0_Х500 мг/м³, NО₂15 мг/м³; тем более при близком расположении низких дымовых труб от окон соседних зданий.

Данные измерений концентраций загрязняющих веществ в дымовых газах отечественных отопительных котлов, проведенные в период 1976-1980 гг. [14], представлены в табл. 4.

Таблица 4

Загрязняющее вещество	Вид топлива, г/м³
Загрязняющее вещество	Каменный уголь S_p = 1,7 %	Мазут S_p = 2,3 %	Природный газ
Оксиды серы (в перерасчете на S0₂)	3 (6000)	4 (8000)	0
Оксиды азота (в перерасчете на N0₂)	0,06 – 1 (2900 - 12000)	0,07 – 0,35 (2900 - 4100)	0 – 0,1 (2300 - 3500)
Зола-пыль	(1200 - 2000)	(140 – 700)	(0 - 140)
Оксид углерода (СО)	0,02 – 0,3 (4 - 60)	0,05 – 0,5 (10 - 100)	0,01 – 0,1 (2 - 20)
Альдегиды (в пересчете на СН₂0)	-	0,007 – 0,07 (200 - 2000)	0,004 – 0,04 (114 - 1140)
3,4-бензпирен (C₂₀H₁₂)	(10 - 50) 10^-8 (100 – 500)	(20 - 30) 10^-8 (20 - 300)	(0 - 2) 10^-8 (0 - 20)

Кроме оксидов азота, сернистого ангидрида и твердых частиц продукты сгорания топлива могут содержать оксид углерода, альдегиды, органические кислоты, канцерогенные вещества. Пределы изменений концентрации загрязняющих веществ в отходящих газах источников выбросов предприятий коммунального хозяйства представлены в табл. 5. Формальдегид обнаруживается редко, как правило, при интенсивном охлаждении фронта горения в малых отопительных котлах. В продуктах сгорания твердых топлив 3,4-бензпирен присутствует, как правило, при слоевом сжигании твердого топлива [14]; при сжигании природного газа с =1,02-1,05 концентрация 3,4-бензпирена мала. Выбросы 3,4-бензпирена следует оценивать только при использовании в котлах угля и мазута.

ПРИЛОЖЕНИЯ

Приложение 1

Примеры заполнения форм по инвентаризации источников выбросов в атмосферу от АБЗ, МСЗ, МПЗ

Таблица 1

Форма 2

Характеристика источников выбросов на примере одного их АБЗ РСФСР

Производство, цех	Источник выделения загрязняющих веществ		Источник выброса загрязняющих веществ					Параметр газовоздушной смеси на выходе из источника выброса			Координата на карте-схеме, м				Газоочистная установка			Выделение и выбросы загрязняющих веществ
	Наименование	Количество, шт.	Наименование	Количество, шт.	Номер на карте-схеме	Высота Н, м	Диаметр устья выходного сечения Д, м	Скорость ω, м/с	Объем V, м³/с	Температура T_г, °С	Координата на карте-схеме, м				Наименование	Вещества, по которым производится газоочистка	Эксплуатационная степень очистки К₃, %	Наименование	До мероприятия*			Продолжительность τ,	Периодичность К₁, раз в год
											точечного источника центра группы источников или одного конца линейного источника		второго конца линейного источника						После мероприятия
											Х₁	У₁	Х₂	У₂					г/с	мг/м³	т/год
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24
Отделение инертных материалов	Приемник железнодорожного транспорта	1	Ворота, окна	1	1	5	108	2	216	Т_нар	97	50	247	50	-	Пыль	-	Пыль	22	102	108,9	995	411
	Приемник автотранспорта	1	То же	1	2	2	88	2	176	Т_нар	74	17	94	17	-	"	-	"	14	79	75,16	895	8937
	ЛК-1	1	Труба	1	3	5	0,24	15	0,69	Т_нар	88	50	-	-	Циклон ВЦН-ИИОТ	"	75	"	0,04 0,01	58,7 15	0,342 0,085	1350	Постоянно
	ЛК-2	1	"	1	4	10	0,24	15	0,69	Т_нар	61	49	-	-	То же	"	75	"	5,6 1,4	8100 2000	27,2 6,8	1350	"
	ЛК-2	1	"	1	5	10	0,24	15	0,69	Т_нар	73	20	-	-	"	"	75	"	5,6 1,4	8100 2000	27,2 6,8	1350	"
	ЛК-3,3а	2	"	2	6, 7	15	0,11	15	0,14	Т_нар	73 73	33 41	-	-	"	"	75	"	1,42 0,36	10140 2540	6,9 1,7	1350	"
	ЛК-3,3а	2	"	2	8, 9	15	0,11	15	0,14	Т_нар	73	49	-	-	"	"	75	"	1,42 0,36	10140 2540	6,9 1,7	1350	"
	ЛК-3,3а	2	"	1	10, 11	15	0,24	15	0,69	Т_нар	66	49	-	-	"	"	75	"	8,45 2,1	12250 3060	40 10,2	1350	"
	ЛК-4,4а	2	"	2	12, 13	15	0,11	15	0,14	Т_нар	60	49	-	-	"	"	75	"	4,22 1,05	30100 7540	20,9 5,1	1350	"
	ЛК-4,4а	2	"	2	14, 15	15	0,11	15	0,14	Т_нар	40	45	-	-	"	"	75	"	4,22 1,05	30100 7540	20,9 5,1	1350	"
	ЛК-5,5а	2	"	2	16, 17	5	0,11	15	0,14	Т_нар	26	45	-	-	"	"	75	"	0,71 0,18	5070 1270	3,45 0,85	1350	"
	ЛК-5,5а	2	"	2	18, 19	5	0,11	15	0,14	Т_нар	11	45	-	-	"	"	75	"	0,71 0,87	5070 1270	3,45 0,85	1350	"
	От агрегатов питания	4	"	1	20,21 22,23	5	0,24	15	0,69	Т_нар	8,5 7	45 32	-	-	"	"	75	"	0,575 0,144	830 208	5 1,25	1350	"
	От агрегатов питания	1	"	1	24	5	0,24	15	0,69	Т_нар	7	25	-	-	"	"	75	"	0,575 0,144	830 208	5 1,25	1350	"
	Склад	1		1	25	6	96 м²	1	96	Т_нар	7	25	128	15	"	"	75	"	17,2	179	84	1350	"
Отделение минерального порошка	Разгрузка контейнеров	-	Утечки	-	28, 29	2	0,15 м²	5	0,75	Т_нар	21, 16	18, 21	31 26	18 21	-	-	-	-	7,97	10600	17,89	626	1080
	Склад	-	"	-	30	20	50 м²	1	50	Т_нар	15	9	22	9	-	-	-	-	2,9	600	14,29	1350	Постоянно
	Система газоочистки воздуха	-	Труба	-	31	5	0,2 м²	10	0,314	Т_нар	12	12	-	-	Рукавный фильтрСМЦ-4 (замкнутый цикл с возвратом пыли)	-	-	-	0,003	10	0,015	1350	"
	Агрегат минерального порошка	2	Утечки	-	32, 33	10	25 м²	1	25	Т_нар	22	17	27	17	-	-	-	-	0,725	60	3,3	1350	"
	Тракт выдачи в смесительное отделение	2	"	-	26, 27	6	25 м²	5	25	Т_нар	8	15	13	15	-	-	-	-	0,725	60	13,3	1350	"
Битумное отделение	Подземные резервуары	2	Точечный	2	34, 35	0	30 × 5	1	150	90	55 51	18 14	85 81	18 14	Укрытие	Углеводород	-	Углеводород	0,214	13200	0,118	553	60
	Слив цистерн	2	"	2	36, 37	2	0,5	3	0,57	50	60	3	-	-	"	То же	-	То же	0,0065	13200	0,004	553	Постоянно
	Обогреваемые цистерны	1	Утечки		38 48	1	0,5	3	0,57	90	12 11 9 7 6 5 45 40 34 30 24	0 0 0 0 0 0 11 6 1,5 2 6						Углеводород	6·10^-5	13200	3·10^-4	553	60
	Нагреватель битума	4	Щель	4	49 50 51 52	12	0,5	20	3,9	170	12 12 3 3	6 10 20 24	12,7 12,7 3,7 3,7	6 10 20 24	-	-	-	То же	86·10^-5	0,22·10⁶	31·10^-5	553	60
	Битумный котел	4	Труба	53 54 55	41 42 43	12	0,24 × 0,26	12	3	300	13 13 2	8 11 20	- - -	- - -	-	-	-	Окись углерода	0,97	320	4,78	553	60
	Битумный котел	4	Труба	56	44	12	0,24 × 0,26	12	3	300	2	20	-	-			-	Окислы азота	0,336	112	1,36	553	60
Смесительное отделение	Транспортировка инертных материалов	2	"	57 58	45 46	5	0,11	15	0,14	Наружный	13 25	15 16	- -	- -	-	Пыль	-	Пыль	0,083 0,021	-	7,14 0,18	1350	Постоянно
	Элеваторы грохоты, дозаторы	2	-	63 64	47 48	20	50 м²	2	100	"	10 10,5	16 16	17 17,5	16 16	-	"	-	"	1,5	-	13,23	1350	То же
	Сушильные барабаны	2	Труба	59	49	20	1,8	10,37	26,4	130 после 50	12	20	-	-	3-ступенчатая очистка газов	"	99,4	"	1480,52 14,8	-	7195 71,95	1350	"
				60	50						1,5	10	-	-	3-ступенчатая очистка газов			Окись углерода	9,7	-	47,8	1350	"
															99,4			Оксид азота	3,36	-	16,3	1350	"
	Асфальто-смесители	2	-	61 62	51 52	2,5	0,6 × 0,6	30	На одну 25	100 120	26 6	15 15	26,6 6,6	15 15	-	"	-	Пыль	900 112,5	-	2187 546,75	1350	"
		2	-	61 62	51 52	2,5	0,6 × 0,6	30	На одну 25	100 120	26 6	15 15	26,6 6,6	15 15	-	"	-	Пыль	900 112,5	-	2187 546,75	1350	"
																	-	Окись углерода	0,04	-	0,097	1350	"
																		Оксид азота	35·10^-4	-	0,008	1350	"
																		Углеводороды	10,85	-	26,36	1350	"
	Выдача готовой продукции	6	-	65 70	55 54 55 56	2,5	0,6 × 0,6	2	На 1 бункер 1,08	100 - 120	28 30 31	15 15 15	28,6 30,6 31,6	15 15 15	- - -	Пыль	-	Пыль	84,24 21,6	-	409 102	1350	30857
											12 13 15	16 16 16	12,6 13,6 15,6	16 16 16	- - -		-	Окись углерода	0,005	-	0,025	1350	30857
																	-	Оксид азота	45·10^-5	-	0,0022	1350	30857
																	-	Углеводороды	1,41	-	6,83	1350	30857
Автотранспорт	Самосвалы, отделение инертных материалов	3	-	-	71 72 73	1	-	-	-	-	16 19 26	31 56 56	26 29 36	31 56 56	- - -		-	Окись углерода	0,12	-	1,58	8766	10214
																	-	Окислы азота	0,036	-	0,474	8766	10214
																	-	Углеводороды	0,048	-	0,632	8766	10214
	Автоцементовозы, отделение минерального порошка	-	-	-	61 74 75	1	-	-	-	-	54	0	64	0	-			Окись углерода	0,85	-	3,75	8766	3093
											10	19	20	19	-			Окислы азота	0,255	-	1,125	8766	3093
																		Углеводороды	0,34	-	1,5	8766	3093
	Самосвалы на выдаче готовой продукции	6	-	-	76 81	1	-	-	-	-	31 30	12 12	41 40	12 12	- -			Окись углерода	3,5	-	11,3	1350	30857
											28 12	12 13	38 22	12 13	- -			Окислы азота	1,05	-	3,4	1350	30857
											13 14	13 13	23 24	13 13	- -			Углеводороды	1,4	-	4,53	1350	30857
Примечание. В числителе - до системы газоочистки; в знаменателе - после очистки. В один ряд - без очистки.

Форма 3

Характеристика выбросов в атмосферу загрязняющих веществ АБЗ [13]

Номер источника выбросов на карте-схеме	Производство	Цех, оборудование	Газоочистная установка (ГОУ)	Вещество, по которому производится газоочистка	Коэффициент обеспеченности газоочисткой К, %	Проектная степень очистки	Выделение загрязняющих веществ без газоочистки		Выброс загрязняющих веществ с учетом газоочистки		Этапность внедрения
							Выделение загрязняющих веществ без газоочистки		Выброс загрязняющих веществ с учетом газоочистки		Пусковой комплекс	I очередь строительства	Полное развитие
							г/с	т/год	г/с	т/год	Пусковой комплекс	I очередь строительства	Полное развитие
1	2	3	4	5	6	7	8	9	10	11	12	13	14
1	Отделение инертных материалов	Приемник железнодорожного транспорта	-	Пыль	0	-	22	108,9	22	108,9	-	-	+
2		Приемник автотранспорта	-	”	0	-	14	75,16	14	75,16	-	-	+
3		ЛК и пересыпок	Циклон ВЦНИИОТ	”	1	70%	34,16	173,5	9,1	47,65	-	-	+
4		Склад инертных материалов	-	”	1	-	17,2	84	17,2	84	-	-	+
Всего …							87,36	441,5	62,3	315,7
1	Отделение минерального порошка	Разгрузка контейнеров	Пневмосистема с очисткой газов в циклоне и рукавном фильтре СМЦ-166Б	”	1	99,5	7,97	17,89	7,97	17,89	-	-	+
2		Склад минерального порошка		”	1	99,5	2,9	14,29	2,9	14,29	-	-	+
3		Система газоочистки воздуха		”	1	99,5	0,003	0,015	0,003	0,015	-	-	+
4		Агрегат минерального порошка	Пневмопровод	”	1	99,5	0,725	3,3	0,725	3,3	-	-	+
5		Тракт выдачи в смесительное отделение	Система закрытых шнеков	”	1	100	0,725	13,3	0,725	13,3	-	-	+
Всего …							12,22	38,86	12,22	38,86
1	Битумное отделение	Подземные резервуары	-	Углеводород	0	-	0,214	0,118	0,214	0,118	-	-	+
2		Слив цистерн (опрокидывание контейнера)	-	То же	0	-	0,0065	0,004	0,0065	0,004	-	-	+
3		Обогреваемые цистерны (утечки битума)	-	”	0	-	0,00006	0,0003	0,00006	0,0003	-	-	+
4		Нагреватель битума	-	”	0	-	0,00086	0,00031	0,00086	0,00031	-	-	+
5		Битумный котел	-	Окись углерода	0	-	0,97	4,78	0,97	4,78	-	-	+
5		Битумный котел		Окислы азота	0	-	0,336	1,63	0,336	1,63	-	-	+
Всего …			-	Углеводороды			0,22	0,1226
				Окись углерода			0,97	4,78
				Окислы азота			0,336	1,63
1	Смесительное отделение	Транспортировка инертных материалов	Циклон ВЦНИИОТ	Пыль	1	70	0,083	7,14	0,021	0,18	-	-	+
2		Элеваторы, грохоты, дозаторы	То же	”	0	70	1,5	13,23	1,5	13,23	-	-	+
3		Сушильные барабаны	3-ступенчатая:								-	-	+
			1) циклоны ЦН-24	”			1480,52	7195	14,8	71,95	-	-	+
			2) групповой циклон спирально-конический	Окись углерода	1	99	9,7	47,8	9,7	47,8	-	-	+
			3) скруббер	Оксид азота			3,36	16,33	3,36	16,33	-	-	+
4		Асфальтосмесители (2 выброса одновременно)	-	Пыль			900	2187	112,5	546,75	-	-	+
				Окись углерода			0,04	0,097	0,04	0,097	-	-	+
				Оксид азота	0	-	0,0035	0,008	0,0035	0,008	-	-	+
				Углеводороды			10,87	26,36	10,87	26,36	-	-	+
5		Выдача готовой продукции (6 бункеров одновременно)	-	Пыль			84,24	409,4	21,06	102,35	-	-	+
				Окись углерода	0		0,005	0,025	0,005	0,025	-	-	+
				Оксид азота			0,00045	0,0022	0,00045	0,0022	-	-	+
				Углеводороды			1,41	6,83	1,41	6,83	-	-	+
Всего …			-	Пыль			2466,34	9805,34	149,88	734,46
				Окись углерода			9,745	48,92
				Оксид азота			3,36	16,34
				Углеводороды			12,26	33,19
1	Заводской автотранспорт	Самосвалы, отделение инертных материалов	-	Окись углерода	0	-	0,12	1,58	0,12	1,58	-	-	+
				Окислы азота	0	-	0,036	0,474	0,036	0,474	-	-	+
				Углеводороды			0,048	0,632	0,048	0,632	-	-	+
		Автоцементовозы, отделение минерального порошка	-	Окись углерода			0,85	3,75	0,85	3,75	-	-	+
				Окислы азота	0	-	0,255	1,125	0,255	1,125	-	-	+
				Углеводороды			0,34	1,5	0,34	1,5	-	-	+
		Самосвалы на выдаче готовой продукции		Окись углерода	0	-	3,5	11,32	3,5	1,32	-	-	+
				Окислы азота			1,05	3,4	1,05	3,4	-	-	+
				Углеводороды			1,4	4,53	1,4	4,53	-	-	+
Всего …				Окись углерода			4,47	16,65
				Окислы азота			1,34	5
				Углеводороды			1,79	6,66

Таблица 3

Форма 2

Характеристика источников выбросов в атмосферу загрязняющих веществ производительностью 80 тыс. т/год [8]

Мусоросжигающие заводы

Источник выброса

Количество источников выбросов

Высота источника выброса Н, м

Объем уходящих газов V, м³/с

Температура уходящих газов Т, °С

Диаметр трубы, Д, м

Скорость выброса ω, м/с

Концентрация загрязняющего вещества в уходящих газах, мг/м³

Количество выбросов загрязняющего вещества, г/с

Пыль

NO₂

SO₂

HCl

Пыль

NO_X

SO₂

HCl

Прочее

Дымовая труба МСЗ

29,7

220

2,1

7,2

8,7

114

110,9

103

105,7

322

134

120

115

18,9

144

110,9

103

105,7

322

134,2

120

115

18,9

Мусороперерабатывающие заводы

Источник выброса

Количество источников выбросов

Высота источника выброса Н, м

Объем уходящих газов V, м³/с

Температура уходящих газов Т, °С

Диаметр трубы, Д, м

Концентрация загрязняющего вещества в уходящих газах, мг/м³

Количество выбросов загрязняющего вещества, г/с

Ацетон

Пыль

Толуол

Ксилол

СО

Углеводороды

Бензол

Пыль

Толуол

Ксилол

СО

Углеводороды

Бензол

Ацетон

Биобарабан КМ-101А

Уровень загрязнения окна

0,2 - 0,8 м³/кг ТБО

323 (50)

Размер окна

600

400

267

400

267

300

200

160

107

0,001

0,07

0,0035

0,052

0,028

0,105

Примечание. В числителе - данные замеров, в знаменателе - данные расчета.

Форма 3

Характеристика систем газоочистки МСЗ и МПЗ [8]

Номер источника выбросов на карте-схеме	Производство	Цех, оборудование	Газоочистная установка (ГОУ)	Вещества, по которым производится газоочистка	Коэффициент обеспеченности газоочисткой К¹, %	Проектная степень очистки, %	Уровень апробации (промышленная, опытно-промышленная или стадия ГОУ)	Выделение загрязняющего вещества для газоочистки		Выброс загрязняющего вещества с учетом газоочистки		Этапность внедрения
								Выделение загрязняющего вещества для газоочистки		Выброс загрязняющего вещества с учетом газоочистки		Пусковой комплекс	I очередь строительства	Полное развитие
								г/с	т/год	г/с	т/год	Пусковой комплекс	I очередь строительства	Полное развитие
1	МСЗ ТБО	МСК	1. Сухой электрофильтр 3-ступенчатая:	Пыль	100	99	Промышленная	14400 11090	-	144 110,9	112324,3 86505,3	-	-	-
			1) мокрая в скрубберах вентури известковым молоком	"	-	90	Опытная	1440 110,9	-	144 110,9	112324,3 86505,3	-	-	-
			1) мокрая в скрубберах вентури известковым молоком	HCl		По газам	Опытная	180 -	-	18 -	14040,5 -
			2) высушивание в камере	HF		50		37,8 -	-	18,9 -	14742,56 -
			3) сухой электрофильтр	SO₂				20,6 211,4	-	103 105,7	80343,09 82449,17
			3) сухой электрофильтр	NO₂				644 268,4	-	322 134,2	251169,6 104524
2	МПЗ ТБО	Биотермический барабан	-	-	-	-	Проводятся исследования	Пыль
								- 0,001	96 64	- 0,001	96 64	-	-	-
								Толуол
								0,007	6400 4272	- 0,07	6400 4272
								Ксилол
								- 0,007	6400 4272	- 0,07	6400 4272
								Окись углерода
								- 0,0035	320 208	- 0,0035	320 208
								Углеводороды
								- 0,052	4800 3200	- 0,052	4800 3200
								Бензол
								- 0,028	2560 1712	- 0,028	2560 1712
								Ацетон
								- 0,105	9600 6400	- 0,105	9600 6400

Форма 2а

Характеристика источников выбросов в атмосферу загрязняющих веществ от отопительных коммунальных котельных

Адрес котельной МОТЭ, год ввода (реконструкции)	Тип котлов (количество)	Производительность котельной (котла), Гкал/ч		Расход топлива			η_за_гр	Характеристика источников выбросов					Количество выбросов, г/с
		Производительность котельной (котла), Гкал/ч		Газ, нм³/ч основное	Мазут (резервное)	Уголь		Характеристика источников выбросов					Количество выбросов, г/с
		Q_факт	Q_ном	Газ, нм³/ч основное	кг/ч			Количество, шт.	Высота Н, м	Диметр Д, м	Температура Т, °С	Объем V, м³/с	M_NO2	M_CO		M_SO2		M_п		M_V₂_O₅	Прочее
г. Раменское
Холодово, 1974	ПТВМ-30М (2)	91,9	80	10400	(8710)	-	99	1	60	2,1	162 (250)	58,4 (62,6)	9,62 (9,86)	6,66 (8,82)		(80,6)		(1,2 - 3,34)		(0,24 - 0,68)
Холодово, 1974	ДКВР-10/13 (2)	91,9	12,8	1617,6	(1488,2)	-		1	30	1,5	260	11,2 (11)	1,58 (1,62)	1,2 (1,58)		(14,58)		(0,33 - 0,9)		(0,06 - 0,09)
Красный Октябрь, 1972	ДКВР-10/13 (3)	21,9	19,2	2426,4	-	-	114	1	35	1,2	260	16,68	2,37	1,8		-		-		-
Ул. Москворецкая, 1975	«Универсал-6» (3)	1,8	1,77	183,9	-	-	101,7	1	12	0,4	170	1,98	0,27	0,246		-		-		-
Санаторий, 1976	ОРЭ-1,2 (3)	3,6	3,6	596,6	-	-	100	1	20	0,6	200	3,62	0,6	0,44		-		-		-
Школа № 33, 1976	«Универсал-6» (3)	1,8	1,77	183,9	-	-	101,7	1	12	0,4	170	1,98	0,27	0,246		-		-		-
Д/сад № 739, 1975	«Универсал-6» (3)	1,3	1,77	183,9	-	-	101,7	1	12	0,4	170	1,98	0,27	0,246		-		-		-
ЦСУ, 1960	Энергия (2) «Универсал-6» (4)	2,46	2,36	245,2	-	-	104	1	20	0,5	170	2,64	0,36	0,328		-		-		-
Всего:		125,26	123,27	15837,6	(10198,3)	-		Всего, г/с:					15,34 (15,64)	11,17 (13,71)		(95,18)		1,53 - 4,24		0,3 - 0,77
Всего:		125,26	123,27	15837,6	(10198,3)	-		Всего, т/год:					205 (209)	149,5 (183)		(1282)		(21 - 51)		(4 - 10)
Пос. Удельная, Ул. Октябрьская, 1971	АГВ-80 (3)	0,02	0,018	0,84	-	-	111	1	10	0,08 × 0,08	150	0,048	0,0024	0,006		-		-		-
Очистные сооружения, 1971	ДКВР-4/13 (2)	5,84	5,12	654	-	-	114	1	22	0,8	260	5,1	0,6	0,48		-		-		-
Ильинские бани, 1961	«Универсал»-6М (2)	0,96	1,18	122,6	-	-	81,3	1	18	0,5	170	1,32	0,18	0,164		-		-		-
Всего:		5,86	6,32	184,94	-	-	93	Всего, г/с:					0,782	0,65		-		-		-
Всего:								Всего, т/год:					10,5	9		-		-		-
г. Бронницы
Ул. Комсомольская, 1971	ТНГ-4р (3)	12,9	12,9	1653,6	-	-	100	1	30	1	220	9,66	1,56	1,23	-		-		-
Центр, 1985	КВГМ-10 (2)	20	20	2520	(2520)	-	101				145 (230)	25,4 (27,8)	2,52 (2,62)	1,86 (2,52)	(23,2)		(0,34 - 0,96)		(0,09 - 0,3)
Центр, 1985	В-1/9 (2)	1,45	1,28	62,2	(62,2)	-					260	1,14 (1,2)	0,14 (0,14)	0,12 (0,16)	(1,52)		(0,02 - 0,08)		(0,004 - 0,008)
Микрорайон «Родина», 1975	«Универсал»-6 (8)	4,8	4,72	490,4	-		101,7	1	25	0,7	170	5,28	0,72	0,656	-		-		-
Котельная п/л «Юность», 1960	«Универсал»-6 (5)	2,85	2,95	306,5	-	-	96,6	1	12	0,2	170	3,3	0,45	0,41	-		-		-
ВНИИПИ «Гидротрубопровод», 1986	ПТВМ-30М (3)	105	105	15600 13065	- (13065)	- -	100	3	35	1,6	162 (250)	87,6 (94,8)	12,4 (14,8)	10 (13,26)	121,8		1,8 - 5		0,36 - 1,02
ВНИИуголь, 1985	КВГМ-10 (3)	30	30	3780	-	-	100	1	30	1,3	145	20,4	3,78	2,79	-		-		-
Всего		117	176,85	24523,1	(15667,2)	-	100	Всего, г/с					21,57 (23,27)	17,07 (21,03)	(146,52)		(2,16 - 6)		(0,454 - 1,33)
Всего по Раменской теплосети		308,12	306,4	(40545,6)	(25865,4)	-	100,5	Всего, т/год					289 (311)	228 (281)	- (1960)		- (29 - 80)		- (6 - 12)
									г/с				31,7 (39,7)	28,9 (35,4)	(241,7)		(3,7 - 10,24)		(0,75 - 2,1)
									т/год				504,5 (530,5)	386,5 (413)	- (3242)		- (50 - 131)		- (10 - 22)
г. Коломна
Ул. Огородная, 86 (13 - 15 кварт.), 1967	ТВГМ-30 (1)	100	30	4170	-	-	100	1	50	0,3	190	25	4,05	2,86	-		-		-
Ул. Огородная, 86 (13 - 15 кварт.), 1967	ПТВМ-30 (2)	100	70	10400	(10400)	-	100	1	50	0,3	162	58,4	9,61	6,66	-		-		-
Ул. Гагарина, (8 - 9 кв.), 1958	ДКВР-6,5/В (2)	30	16,64	2102,8	(2223,6)	-	102	1	30	1,5	260	14,48	2	Г, 56	-		-		-
Ул. Гагарина, (8 - 9 кв.), 1958	ДКВР-10/13 (2)	30	12,8	1617,6	-	-		1			260	11,12	1,58	1,2	-		-		-
Микрорайон Кальчево, 1975	ТВГ-8 (3)	94	24,9 (30)	2156,8	(2156,8)	-	94	1	30	1,5	225	18,48	2,9 (3,3)	2,34 (3,3)	(32,7)		(0,48 - 1,35)		(0,96 - 0,27)
Микрорайон Кальчево, 1975	ПТВМ-30 (2)	94	80 (70)	10400	(8710)	-		1			162 (250)	58,4 (63,2)	9,61 (9,86)	6,66 (8,84)	(90,2)		(1,2 - 3,34)		(0,24 - 0,68)
Пединститут, 1966	ДКВР-4/13 (3)	8	7,68	981	-	-	104	1	35	0,6	260	7,65	0,9	0,72	-		-		-
Котельная «1000 мелочей», 1969	«Универсал»-6 (2)	2,6	0,68	100,6	-	-	81	1	25	0,5	170	0,48	0,06	0,06	-		-		-
Котельная «1000 мелочей», 1969	ЗИО (2)	2,6	2,52	487,2	-	-					220	3	0,44	0,36	-		-		-
Ул. Октябрьской Революции, 289, 1959	«Универсал»-6 (2)	0,7	0,68	100,6	-	-	103	1	30	0,6	170	0,5	0,07	0,07	-		-		-
Ул. Октябрьской Революции, 318, 1971	МКЗ-7 (2)	1,2	1,28	172,6	-	-	94	1	25	0,5	260	1,2	0,15	0,128	-		-		-

Адрес котельной МОТЭ, год ввода (реконструкции)	Тип котлов (количество)	Производительность котельной (котла), Гкал/ч		Расход топлива				η_за_гр	Характеристика источников выбросов					Количество выбросов, г/с
				Газ, нм³/ч основное	Мазут	Уголь
					Мазут	Антрацит	Бурый
		Q_факт	Q_ном		кг/ч				Количество, шт.	Высота Н, м	Диметр Д, м	Температура Т, °С	Объем V, м³/с	M_NO2	M_CO	M_SO2	M_п	M_V₂_O₅	Прочее
Ул. Малышева, 19, 1960	ЗИО (3)	2,4	3,78	730,8	-	-	-	63	1	30	1	220	4,5	0,66	0,54	-	-	-
Ул. Артиллеристов, 4, 1959	«Универсал»-6 (3)	0,6	0,68	100,6	-	-	-	88	1	30	0,6	170	0,48	0,06	0,06	-	-	-
Ул. Комсомольская, 17, 1959	«Универсал»-6 (3)	0,9	1,02	150,9	-	-	-	88	1	25	0,5	170	0,72	0,09	0,09	-	-	-
Д/о «Северное», 1963	ЗИО (4)	3,2	5,04	974,4	-	-	-	63,5	1	30	1	220	6	0,88	0,72	-	-	-
Ул. Левшина, 24, 1972	«Универсал»-6 (1)	0,4	0,34 0,1	50,3	(16,5)	-	-	91	1	25	0,5	170 200	0,24 0,1	0,03 0,01	0,03 0,01	- -	- -	-
Ул. Октябрьской революции, 178, 1958	«Универсал»-4 (1)	0,19 (0,17)	0,15	-	-	52,5	96,4	79	1	18	0,3	200	0,25	0,04	1,07А 0,88Бу	0,28 0,52	0,18 - 0,35 1,37 - 2,15	-
Ул. Октябрьской революции, 239, 1960	«Универсал»-6 (2)	0,6	0,68	100,6	-	-	-	88	1	30	0,5	170	0,48	0,06	0,06	-	-	-
Ул. Грунта, 1, 1952	«Универсал»-4 (1)	0,15	0,19 (0,17)	-	-	52,5	96,4	79	1	20	0,5	200	0,25	0,04	1,07А 0,88Бу	0,28 0,52	0,18 - 0,35 1,37 - 2,15	-
Ул. Пушкина, 1959	«Универсал»-6 (2)	0,6	0,68	-	-	331,6	-	88	1	18	0,5	170	1,54	0,1	3,22	0,82	0,28 - 0,56	-
Ул. Интернациональная, 2, 1965	ЗИО (2) «Универсал»-6 (1)	1,9	2,52 0,34	487,2	(50,3)	-	-	66,4	1	25	1	220 170	3	0,44 0,06	0,36 0,03	- -	- -	-	-
Ул. III Интернационала, 56, 1969	ВНИИСТО (4)	0,04	0,04	25,2	-	-	-	100	1	15	0,5	270	0,16	0,32	0,16	-	-	-
Ул. Луговая, 10, 1956	«Универсал»-6 (2)	1	1,18	122,6	-	-	-	85	1	15	0,5	170	1,32	0,18	0,16	-	-	-
Ул. Уминская, 1936	ТВГ (1) Шух-Бер (1)	3,6	4,3 2	558,2 623,5	- -	- -	- -	57	1	30	1,5	220	3,22 3,94	0,52 0,62	0,41 0,46	- -	- -	-	-
Ул. Пионерская, 1988	КНГ-6,5 (3)	19,5	19,5	2467,8	-	-	-	100	1	30	1	146	13,35	2,4	1,8	-	-	-
Всего:		252,04	292,86	39341,1 1093,3	- -	- 524,4	- -	100	Всего, г/с					37,8 (38,3)	32,9 (36)	2,42 (125,3)	0,64 - 1,28 (2,32 - 6,95)	(0,34 - 0,95)
Всего:					(1093,3)	-	-		Всего, т/год					5,07 (512)	440 (482)	33 (1676,5)	9 - 18 (32 - 80)	(4,6 - 12,7)
г. Озеры
Микрорайон 1, 1970	«Универсал»-6 (4) ЗИО (4)	4,4	7,44	245,2 974,4	- -	- -	- -	59	1	25	0,6	120 220	2,64 6	0,36 0,88	0,33 0,54	- -	- -	- -
Котельная № 8, 1979	КВГМ-10 (3)	25,5	30	3780	(3660)	-	-	85	1	25	1,5	145 (230)	20,4 (38,1)	3,78 (3,93)	2,79 (3,78)	(34,8)	(0,5 - 1,44)	(0,09 - 0,3)
ЦРБ, 1963	«Энергия»-6 (4)	1,2	1,32	568	-	-	-	91	1	12	0,5	190	1,52	0,15	0,14	-	-	-
Ул. Свердлова, 44, 1963	«Универсал»-6 (3)	0,6	1,02	150,9	-	-	-	59	1	10	0,5	170	0,72	0,09	0,09	-	-	-
Ул. Ленина, 1, 1966	«Универсал»-6 (2)	0,4	0,44	-	-	76	-	91	1	10	0,3	200	0,36	0,06	2,1	0,6 - 1,2	0,36 - 0,72	-
Микрорайон «Центр», 1987	КВГМ-10 (3)	30	30	3780	(3660)	-	-	100	1	35	1,5	145 (230)	20,4 (38,1)	3,78 (3,93)	2,79 (3,78)	(34,8)	(0,5 - 1,44)	(0,09 - 0,3)
Квартал «Текстильщики», 1968	ЗИО (5)	4	3,78	730,8	-	-	-	106	1	30	0,5	220	4,5	0,66	0,54	-	-	-
Всего:		66,5	74	10229,3	(7320)			90	Всего, г/с:					9,16 (9,46)	9,32 (11,3)	0,6 - 1,2 (70,2 - 70,8)	0,33 - 0,72 (1,36 - 3,6)	- (0,09 - 0,3)
Всего:									Всего, т/г:					123 (126)	125 (151)	8 - 16 (939 - 940)	4 - 8 (18 - 48)	(1,2 - 4)
г. Зарайск
Микрорайон Беспятово, 1959	ДКВР-10/3 (2)	12	19,2	2426,4	(2232,3)			62,5	1	35	1,5	260	16,68 (16,5)	2,37 (2,43)	1,8 (2,37)	(21,87)	(0,33 - 0,9)	(0,06 - 0,09)
Котельная механического завода, 1958	ЗИО (4)	3,2	5,04	974,4	-	-	-	63,5	1	30	0,5	220	6	0,88	0,72	-	-	-
Ул. К. Маркса, 50, 1980	ВВД-1,8 (2)	3,6	5,12	698,8		-	-	70,3	1	25	0,5	250	4,68	0,66	0,516	-	-	-
Всего:		18,8	29,36	4099,6	(3905,5)			64	Всего, г/с:					3,91 (3,97)	3,036 (3,61)	-	-	-
Всего по Коломенской теплосети, г/с:		337,34	356,4	53670	(22158,5)			95	Всего, т/год:					52 (53)	41 (48)
т/год:														50,93 (51,73)	45,26 (50,86)	3 - 4,2 (195,5 - 196,1)	1 - 2 (3,68 - 9,55)	(0,43 - 1,25)
т/год:														682 (691)	606 (681)	41 - 49 (2616)	13 - 26 (50 - 128)	(5,8 - 16,7)
г. Калининград
Новые Подлипки, ул. Сакко и Ванцетти, 1972	ПТВМ-30М (5)	172	175/200	26000	(21775)	-	-	100	1	60	3	162 (250)	146 (158)	24,05 (24,65)	16,65 (22,1)	(203)	(3 - 8,35)	(0,6 - 1,7)
Комитетский лес, 1977	ТНГ-4Р (2)	8,6	8,6	1102,4	-	-	-	100	1	30	1,2	183	6,51	1,04	0,82	-	-	-
Школа-интернат пос. Болшево, 1966	«Универсал»-6 (3)	1	1	151,3	-	-	-	100	1	20	0,76	170	1,38	0,06	0,17	-	-	-
Всего:		181,6	209,6	27253,9	(21775)	-	-	87	Всего, г/с:					25,15 (25,75)	17,64 (23,09)	- (203)	- (3 - 8,35)	- (0,6 - 1,7)
Всего:		181,6	209,6	27253,9	(21775)	-	-	87	Всего, т/год:					345	236 (309)	- (2716)	- (40 - 112)	- (8 - 23)

Информационная система
«Ёшкин Кот»

ОБЩИЕ ПОЛОЖЕНИЯ

ПОРЯДОК ПРОВЕДЕНИЯ ИНВЕНТАРИЗАЦИИ ИСТОЧНИКОВ ВЫБРОСОВ ПРЕДПРИЯТИЙ

ПЕРЕЧЕНЬ И ХАРАКТЕРИСТИКА ПРЕДПРИЯТИЙ
КОММУНАЛЬНОГО ХОЗЯЙСТВА
КАК ИСТОЧНИКОВ ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ

ХАРАКТЕРИСТИКА ЗАГРЯЗНЯЮЩИХ ВЕЩЕСТВ, ПОСТУПАЮЩИХ В АТМОСФЕРУ ОТ ПРЕДПРИЯТИЙ КОММУНАЛЬНОГО ХОЗЯЙСТВА

ПРИЛОЖЕНИЯ

Приложение 1

Пример заполнения форм по инвентаризации источников выбросов в атмосферу отопительных коммунальных котельных

Информационная система«Ёшкин Кот»

ОБЩИЕ ПОЛОЖЕНИЯ

ПОРЯДОК ПРОВЕДЕНИЯ ИНВЕНТАРИЗАЦИИ ИСТОЧНИКОВ ВЫБРОСОВ ПРЕДПРИЯТИЙ

ПЕРЕЧЕНЬ И ХАРАКТЕРИСТИКА ПРЕДПРИЯТИЙ КОММУНАЛЬНОГО ХОЗЯЙСТВА КАК ИСТОЧНИКОВ ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ

ХАРАКТЕРИСТИКА ЗАГРЯЗНЯЮЩИХ ВЕЩЕСТВ, ПОСТУПАЮЩИХ В АТМОСФЕРУ ОТ ПРЕДПРИЯТИЙ КОММУНАЛЬНОГО ХОЗЯЙСТВА

ПРИЛОЖЕНИЯ

Приложение 1

Пример заполнения форм по инвентаризации источников выбросов в атмосферу отопительных коммунальных котельных

Информационная система
«Ёшкин Кот»

ПЕРЕЧЕНЬ И ХАРАКТЕРИСТИКА ПРЕДПРИЯТИЙ
КОММУНАЛЬНОГО ХОЗЯЙСТВА
КАК ИСТОЧНИКОВ ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ
