МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО СТРОИТЕЛЬСТВУ

ВСЕСОЮЗНЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОРГАНИЗАЦИИ
ЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА
«ОРГЭНЕРГОСТРОЙ»

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ
ВЛ 35 - 500

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ

К-4-13

СБОРКА И УСТАНОВКА (С ЗЕМЛЯНЫМИ РАБОТАМИ) СВОБОДНОСТОЯЩИХ ПОРТАЛЬНЫХ ПРОМЕЖУТОЧНЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР ТИПОВ ПСБ150-1 И ПСБ220-1 СО СТОЙКАМИ ДЛИНОЙ 22,6 м
ВЛ 150 - 220 кВ

Москва

1976

Типовые технологические карты К-4-13 (сборник) разработаны отделом организации и механизации строительства линий электропередачи института «Оргэнергострой».

СОСТАВИТЕЛИ: Б.И. РАВИН, Е.Н. КОГАН, А.В. ЦИТОВИЧ, А.Ф. КУЗЬМИНА

Сборник типовых технологических карт составлен на сборку и установку (с земляными работами) свободностоящих портальных промежуточных железобетонных опор ПСБ 150-1, ПСБ220-1 со стойками длиной 22,6 м ВЛ 150 - 220 кВ.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта служит руководством при установке в цилиндрические котлованы свободностоящих портальных промежуточных опор ПСБ 150-1 и ПСБ 220-1 на строительстве линий электропередачи 150 - 220 кВ.

2. Технико-экономические показатели на одну опору

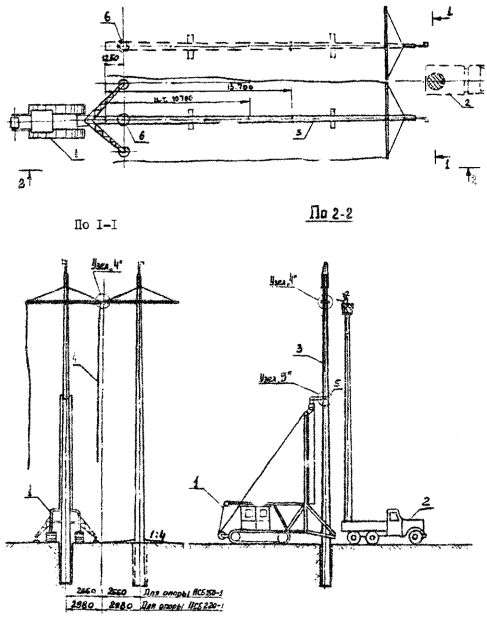

Рис. 3-1 Установка опор в котлованы

1 - кран установщик КВЛ-8; 2 - Телевышка; 3 - установленные стойки; 4 - веревочные расчалки; 5 - полуавтоматический строп; 6 - пробуренный котлован

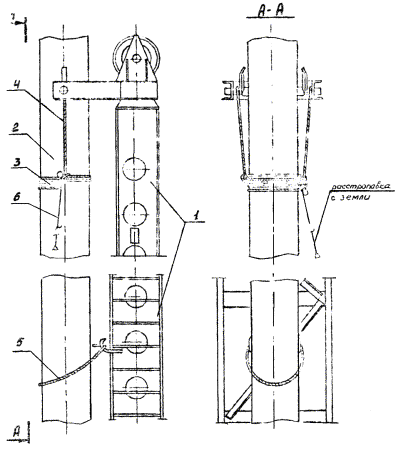

Рис. 3-2 Узлы строповки стойки опоры

1. Стрела крана КВЛ-8; 2. Стойка железобетонной опоры; 3. Универсальный строп; 4. Строп с двумя петлями; 5. Инвентарный строп; 6. Освобождающее устройство или полуавтоматический строп

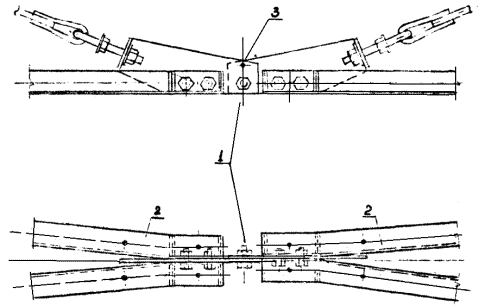

Рис. 3-3 Узел 4 стыковка траверс

1 - шарнирный болт стыка; 2 - траверсы; 3 - отверстие для монтажной оправки

Рис. 3-4 Заделка опоры в цилиндрическом котловане

1 - установленная опора; 2 - заделка пазух котлована гравийной смесью по проекту; 3 - грунтовая подсыпка; 4 - шины глубинного заземления опоры

Рис. 3-5 Нормы и допуски на установку и выверку опор

i ≤ 150 - отклонение опоры от вертикальной оси; А ≤ 80 - разность отметок траверс в местах крепления их к стойкам опоры; Б ≤ 200 - выход опоры из створа; В ≤ 50 - разность отметок стыка траверс и мест крепления их к стойкам; С ≤ 50 - смещение стоек опоры против проектной оси траверсы; Д = ± 100 - отклонение от проектного расстояния между стойками опоры

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ УСТАНОВКИ ОПОР

3.1. Установку в цилиндрические котлованы опор ПСБ 150-1 и ПСБ 220-1 производит звено рабочих краном установщиком КВЛ-8 и телескопической вышкой.

3.2. До начала работ по установке опор должны быть выполнены подготовительные работы, предусмотренные п. 2 общей части, а также работы по сборке опор и бурению котлованов (карты К-4-13-1 и К-4-13-2).

3.3. Технологическая последовательность установки опор:

а) установка крана в рабочее положение;

б) строповка опоры (рис. 3-2);

в) подъем опоры (последовательный подъем стоек СК-1, СК-2 краном и установка их в котлован (рис. 3-1);

г) выверка установленной стойки согласно нормам и допускам (рис. 3-5);

д) засыпка пазух между стойками и стенками котлована и устройство банкетки (рис. 3-4).

4. ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ

4.1. Установку опор выполняет звено рабочих в составе:

4.2. Последовательность и способы выполнения основных операций:

а) машинист устанавливает кран на аутригеры сориентировав относительно пробуренного котлована и собранной опоры, как показано на (рис. 3-1);

б) электролинейщики застропливают стойку на расстоянии 13,7 м от комля, с применением освобождающего устройства (рис. 3-2) или полуавтоматического стропа, позволяющего снимать такелаж без влезания на стойку. Производят крепление веревочных расчалок к концам траверс (рис. 3-2);

в) машинист, по команде звеньевого, производит поворот стойки из горизонтального положения в вертикальное;

г) поднятая в вертикальное положение стойка плавно опускается в котлован;

д) машинист удерживает стойку в вертикальном положении, а звеньевой, теодолитом (или при помощи отвеса) производит выверку согласно нормам и допускам (рис. 3-5);

е) электролинейщики 4 и 3 разрядов заделывают пазухи между стойкой и стенкой котлована предусмотренной проектом смесью, с послойным трамбованием;

ж) машинист приступает к работе по установке второй стойки в том же порядке, как и первую стойку;

з) на уровне стыка обеих стоек устанавливается телескопическая вышка, с помощью которой электролинейщики 4 и 3 разряда сначала уравнивают по вертикали обе траверсы, регулируя гайками длину тяг, а затем устанавливают шарнирный болт стыка. Для доводки отверстий под шарнирный болт в косынках стыка предусмотрены специальные отверстия для монтажной оправки (рис. 3-3);

и) электролинейщики производят расстроповку стойки, устраивают банкетку из утрамбованного грунта (рис. 3-4).

4.3. При работе в зимнее время следует не допускать заноса снегом и промерзания котлована и смеси для засыпки пазух, для чего необходимо устанавливать опору вслед за выбуриванием котлована, а смесь защищать от промерзания матами из шлаковаты или других утеплителей.

4.4. Калькуляция трудовых затрат

5. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ (для одного звена)

5.1. Механизмы

5.2. Инструменты и приспособления

5.3. Эксплуатационные материалы
