ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ
ВЛ 35-500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
К-4-10

СБОРКА И УСТАНОВКА (С ЗЕМЛЯНЫМИ РАБОТАМИ)
УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР
С ВИБРИРОВАННЫМИ СТОЙКАМИ
ДЛИНОЙ 16,4 м ВЛ 35 кВ

Москва

1976

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ К-IV-10 (СБОРНИК) РАЗРАБОТАНЫ ОТДЕЛОМ ОРГАНИЗАЦИИ И МЕХАНИЗАЦИИ СТРОИТЕЛЬСТВА ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ ИНСТИТУТА «ОРГЭНЕРГОСТРОЙ»

Составители: Б.И. РАВИН, Е.И. КОГАН, П.И. БЕРМАН, А.В. ЦИТОВИЧ, А.Ф. КУЗЬМИНА, Н.И. БАЛАБАНОВА

СБОРНИК ТИПОВЫХ ТЕХНОЛОГИЧЕСКИХ КАРТ СОСТАВЛЕН НА СБОРКУ И УСТАНОВКУ (С ЗЕМЛЯНЫМИ РАБОТАМИ) УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР С ВИБРИРОВАННЫМИ СТОЙКАМИ ДЛИНОЙ 16,4 м ВЛ 35 кВ.

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ СОСТАВЛЕНЫ СОГЛАСНО МЕТОДИЧЕСКИМ УКАЗАНИЯМ ПО РАЗРАБОТКЕ ТИПОВЫХ ТЕХНОЛОГИЧЕСКИХ КАРТ В СТРОИТЕЛЬСТВЕ, УТВЕРЖДЕННЫМ ГОССТРОЕМ СССР 2 ИЮЛЯ 1964 ГОДА, И СЛУЖАТ РУКОВОДСТВОМ ПРИ СООРУЖЕНИИ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ 35 - 500 кВ НА УНИФИЦИРОВАННЫХ ОПОРАХ.



1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта К-4-10-1 служит руководством при разбивке котлованов для подножников и анкерных плит железобетонных опор ПБ35-1В, ПБ35-3В, УБ35-3В, УБ35-1В, УСБ35-1В и ПУСБ35-1В на строительстве линий электропередачи, а также пособием для проектирования производства работ.

2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА РАЗБИВКУ КОТЛОВАНОВ ДЛЯ ОДНОЙ ОПОРЫ

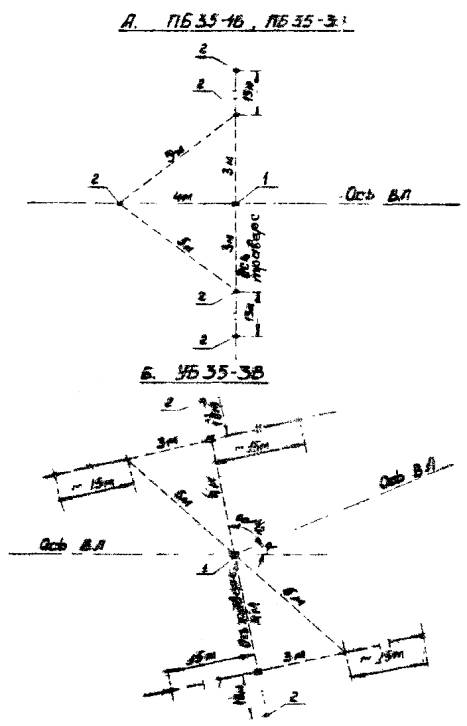

Рис. 1-1. Разбивка центров котлованов свободностоящих опор.

1. Пикетный столбик (центр опоры) 2. Разбивочные колышки.

* Здесь и далее размеры котлованов даны поверху для откосов 1:1

Условные обозначения

 стоянка теодолита

 осевые столбы d = 12 ÷ 14 см

 разбивочные колышки

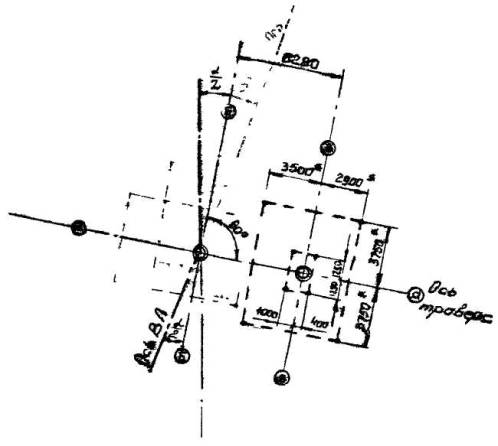

Рис. 1-2. Разбивка котлована под опору ПУСБ 35-1В

Условные обозначения

 стоянка теодолита

 осевые столбы d = 12 ÷ 14 см

 разбивочные колышки

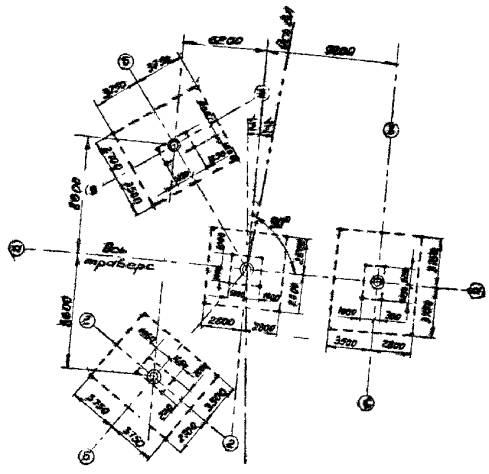

Рис. 1-3 Разбивка котлована под опору УБ35-1В

Условные обозначения

 стоянка теодолита

 осевые столбы d = 12 ÷ 14 см

 разбивочные колышки

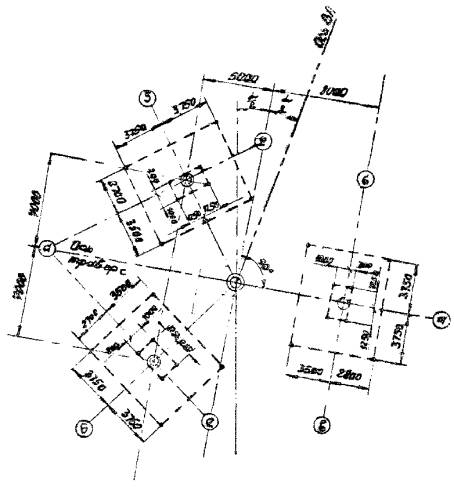

Рис. 1-4. Разбивка котлована под опору УСБ35-1В

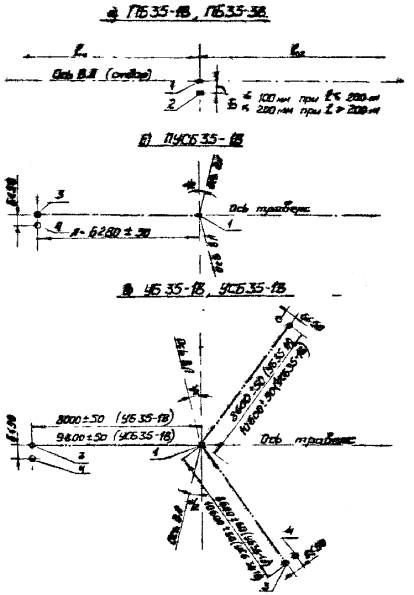

Рис. 1-5. Допуски на разбивку котлованов.

1, 2. Проектное и допустимое положение центра опоры (стойки)

3, 4. Проектное и допустимое положение центра анкерной плиты.

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ РАЗБИВКИ КОТЛОВАНОВ

3.1. Разбивка котлованов для фундаментов и анкерных плит опор производится звеном рабочих в составе комплексной бригады по монтажу этих опор.

3.2. Подготовительные работы, подлежащие выполнению до начала разбивки котлованов, указаны в общей части, п. 2.

3.3. Разбивка котлованов выполняется в последовательности:

а) определение, с помощью теодолита, оси ВЛ, оси траверс, оси, перпендикулярной  траверсам (для анкерно-угловых и промежуточно-угловых опор), с закреплением их на местности;

б) определение с помощью теодолита и мерной ленты центров расположения анкерных плит и их осей (опоры ПУСБ35-1В, УБ35-1В, УСБ35-1В) или центров стоек (УБ35-3В);

в) разбивка контуров дна и верха котлована для анкерных плит и подножника (УСБ35-1В);

г) проверка разбивки котлованов согласно нормам и допускам (рис. 1-5).

3.4. Проектом опор определён постоянный угол наклона плоскости оттяжек к стойке опоры, поэтому в случае расположения опоры на косогоре, расстояния от центра опоры до центра анкерных плит должны быть приняты соответственно фактическому уклону.

4. ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ

4.1. Разбивку котлованов производит звено рабочих в составе:

4.2. Последовательность и способы выполнения основных операций:

а) электролинейщик 5 разряда устанавливает теодолит над центром опоры, а электролинейщики 2 разряда - рейки на центрах смежных опор. Определенные с первой стоянки оси ВЛ, траверсы и перпендикулярная траверсе, закрепляются на местности колышками;

б) электролинейщики определяют центры анкерных плит;

в) электролинейщик 5 разряда устанавливает теодолит поочерёдно над центром каждой плиты и определяет оси котлованов;

г) после выверки основных осей согласно нормам и допускам (рис. 1-5), электролинейщики разбивают контуры дна и верха котлованов под анкерные плиты и подножники (УСБ35-1В).

4.3. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ НА РАЗБИВКУ КОТЛОВАНОВ

5. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

(ДЛЯ ОДНОГО ЗВЕНА)

А. Инструменты и материалы
