МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ
ПО СТРОИТЕЛЬСТВУ

ВСЕСОЮЗНЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОРГАНИЗАЦИИ
ЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА
«ОРГЭНЕРГОСТРОЙ»

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ ВЛ 35 - 500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ

(СБОРНИК)

К-1-19

СООРУЖЕНИЕ ФУНДАМЕНТОВ
ИЗ ЖЕЛЕЗОБЕТОННЫХ ПОДНОЖНИКОВ
С НАКЛОННЫМИ СТОЙКАМИ ДЛЯ УНИФИЦИРОВАННЫХ СТАЛЬНЫХ АНКЕРНО-УГЛОВЫХ ОПОР ВЛ 35 - 330 кВ
(В НЕОБВОДНЕННЫХ ГРУНТАХ)

Москва

1975

Типовые технологические карты разработаны отделом организации и механизации строительства линий электропередачи (ЭМ-20) института «Оргэнергострой»

Составителя: Б.И. РАВИН, Г.Н. ПОКРОВСКИЙ, Н.А. ВОЙНИЛОВИЧ, П.И. БЕРМАН, А.Ф. КУЗЬМИНА

Сборник типовых технологических карт составлен на разработку котлованов и устройство фундаментов в необводненных грунтах из железобетонных подножников с наклонными стойками для унифицированных стальных анкерно-угловых опор ВЛ 35 - 330 кВ

Технологические карты составлены согласно методическим указаниям по разработке типовых технологических карт в строительстве, утвержденным Госстроем СССР 2 июля 1964 года и служат руководством при сооружении фундаментов под унифицированные стальные анкерно-угловые опоры 35 - 330 кВ.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

В 1972 году разработан сборник типовых технологических карт К-1-17 (ОШ-193456) на сооружение фундаментов из железобетонных подножников с прямыми стойками для унифицированных стальных промежуточных и анкерно-угловых опор ВЛ 35 - 330 кВ.

В настоящем сборнике приведены технологические карты на сооружение фундаментов из железобетонных подножников с наклонными стойками для унифицированных стальных анкерно-угловых опор ВЛ 35 - 330 кВ.

Для составления технологических карт Северо-Западным Отделением «Энергосетьпроект» выданы установочные чертежи фундаментов - инв. № 7071тн-1 листы 1 - 4.

На рис 1 - 3, листы 7 - 9 приведены выкопировки из установочных чертежей.

Карты разработаны для необводненных суглинков и глин средней плотности туго- и мягкопластичных, с консистенцией В = 0,3 - 0, и коэффициентом пористости К = 0,55 - 1,0, а также песков средней плотности мелких и средней крупности с коэффициентом пористости Е = 0,55 - 0,8 и φ = 30°.

Сборник на сооружение фундаментов из железобетонных подножников с наклонными стойками для унифицированных стальных анкерно-угловых опор ВЛ 35 - 330 кВ выполнен в виде отдельных карт на устройство котлованов, на сборку фундаментов и засыпку котлованов в уплотнением грунта засыпки.

В соответствии с этим сборник технологических карт состоит из трех разделов:

Раздел-I Технологические карты на разработку котлованов под фундаменты из железобетонных подножников с наклонными стойками для унифицированных стальных анкерно-угловых опор ВЛ 35 - 330 кВ.

Раздел-II Технологические карты на монтаж фундаментов из подножников с наклонными стойками для унифицированных стальных анкерно-угловых опор ВЛ 35 - 330 кВ.

Раздел-III Технологические карты на засыпку фундаментов и уплотнение грунта засыпки.

При использовании типовых технологических карт необходимо их уточнять в соответствии с рабочими чертежами фундаментов, условиями местности и конкретными грунтовыми условиями.

Работы по сооружению фундаментов в зоне расположения подземных коммуникаций (трубопроводы, кабели и т.д.) должны производиться по согласованию с организацией, в ведении которой находятся эти коммуникации.

Разрывы во времени между окончанием работы по устройству котлованов и установкой в них фундаментов (подножников), во избежание обрушения котлованов, должны быть минимальными и не превышать 1 - 2 суток в сухих, глинистых грунтах. В песчаных грунтах установка фундаментов должна производиться, как правило, немедленно вслед за отрывкой котлованов и, во всяком случае, не более одних суток.

Земляные работы, установка подножников и засыпка фундаментов должны производиться с соблюдением «Правил техники безопасности при строительстве воздушных линий электропередачи» 1972 г.

Схемы фундаментов из железобетонных подножников с наклонными стойками для унифицированных стальных анкерно-угловых опор ВЛ 35 - 330 кВ

Примечания

1. В качестве элементов фундамента используются конструкции «Альбома 1», фундаменты под унифицированные стальные анкерно-угловые опоры ВЛ 35 - 330 кВ. Типовой проект № 407-4-32.

2. Принятые типы подножников соответствуют большим углам поворота.

3. Выкопировка с чертежа № 7071тм-1, лист 2.

Рис. 1. Схема фундаментов под опоры У35-2, У110-1, У110-2

Примечания

1. В качестве элементов фундамента используются конструкции «Альбома 1», фундаменты под унифицированные стальные анкерно-угловые опоры ВЛ 35 - 330 кВ. Типовой проект № 407-4-32.

2. Принятые типы подножников соответствуют большим углам поворота.

3. Выкопировка с чертежа № 7071тм-1, лист 2.

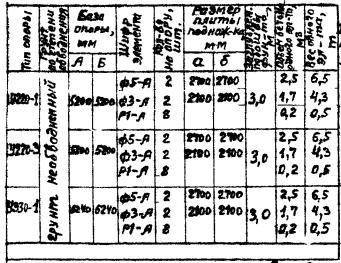

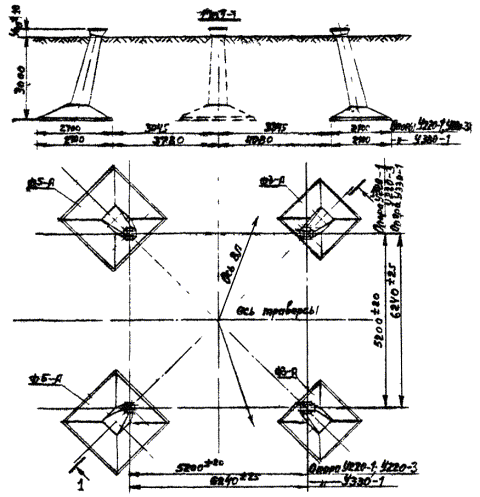

Рис. 2. Схема фундаментов под опоры У220-1, У220-3, У330-1

Примечания

1. В качестве элементов фундамента используются конструкции «Альбома 1», фундаменты под унифицированные стальные анкерно-угловые опоры ВЛ 35 - 330 кВ. Типовой проект № 407-4-32.

2. Принятые типы подножников соответствуют углам поворота.

3. Выкопировка с чертежа № 7071тм-1, лист 3.

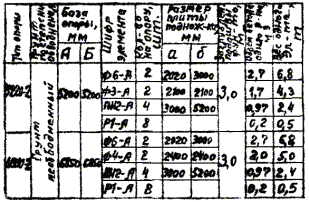

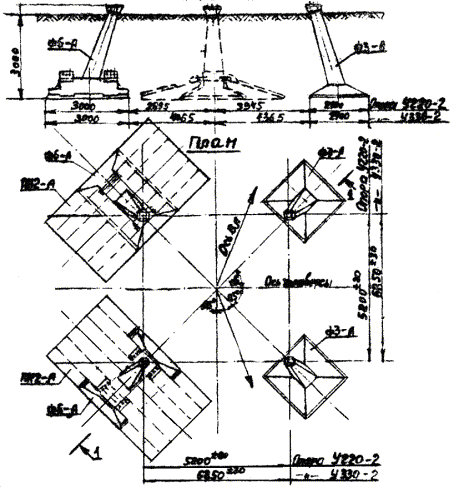

Рис. 3. Схема фундаментов под опоры У220-2, У330-2

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ
ВЛ 35 - 500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ

К-1-19

(Сборник)

Раздел I

РАЗРАБОТКА КОТЛОВАНОВ ПОД ФУНДАМЕНТЫ ИЗ ЖЕЛЕЗОБЕТОННЫХ ПОДНОЖНИКОВ С НАКЛОННЫМИ СТОЙКАМИ ДЛЯ УНИФИЦИРОВАННЫХ СТАЛЬНЫХ АНКЕРНО-УГЛОВЫХ ОПОР ВЛ 35 - 330 кВ

ОБЩАЯ ЧАСТЬ

1. Разработка котлованов под фундаменты опор линий электропередачи должна производиться, как правило, экскаваторами, с максимально допустимыми для данных конкретных грунтов откосами.

2. Способы выполнения земляных работ для различных типов опор приведены в технологических картах.

3. При привязке типовых технологических карт к конкретному объекту необходимо уточнять:

а) объем земляных работ в соответствии с грунтовыми условиями, допускаемой максимальной крутизной откосов котлованов для данных грунтов и конструкции фундаментов;

б) калькуляцию трудозатрат и расход эксплуатационных материалов.

4. Наибольшую крутизну откосов котлованов в грунтах естественной влажности следует принимать в соответствии с таблицей 1.

Таблица 1

Крутизну откосов в глинистых грунтах, переувлажненных дождевыми, снеговыми (талыми) и другими водами, следует уменьшить против указанных в таблице 1 до крутизны 1:1 (45°).

Об уменьшении крутизны откосов производитель работ обязан составить акт.

Разработка котлованов и траншей в грунтах естественной влажности с вертикальными стенками без креплений разрешается не более:

а) в насыпных, песчаных и гравелистых грунтах                                         - 1,0 м;

б) в супесчаных и суглинистых грунтах                                                        - 1,25 м;

в) в глинах                                                                                                        - 1,5 м;

г) в особоплотных наскальных грунтах                                                        - 2,0 м.

5. В зимнее время отрытые котлованы и вынутый из них грунт должны предохраняться от промерзания, если установка фундаментов производится с перерывом, путем укрытия их местными материалами (шлак, опилки, листья, снег и т.п.).

6. При промерзании грунта на глубину 0,2 м и менее, разработка грунта производится экскаватором, без предварительного рыхления.

При промерзании грунта более 0,2 м применять рыхление грунта клин-бабами, баровыми машинами, дизель-молотами на экскаваторе и прочими механизмами.

7. Перед разработкой котлованов на пикете должны быть выполнены следующие подготовительные работы, неучитываемые картами:

а) устроены подъезды к пикетам для транспортных средств и механизмов;

б) расчищена монтажная площадка от деревьев, пней, кустарника и других предметов, мешающих производству работ;

в) произведена разбивка осей фундаментов и границ котлованов;

г) завезен на пикет, согласно проекту, полный комплект железобетонных элементов фундамента и электродов заземления.

8. Размеры монтажной площадки должны определяться в зависимости от типа опоры и фундамента. При определении размеров площадки следует учитывать также место для выкладки, сборки и установки опоры.

9. Технологические карты на устройство котлованов в мерзлых грунтах, при промерзании грунта более 0,2 м - см. отдельные карты.

Технологическая карта К-1-19-2 служит руководством при разработке котлованов в песчаных и глинистых грунтах I и II группы под фундаменты из железобетонных подножников с накладными стойками для унифицированных стальных анкерно-угловых опор типов У220-1, У220-3, У220-2, У330-1 и У330-2 ВЛ 220 - 330 кВ.

Карта предназначается также в качестве пособия при проектировании производства работ:

Карта составлена для фундаментов, приведенных на рис. 2, 3, лист 3, 9.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
(на котлован для одной опоры)

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ

1. Разработка грунта в котлованах производится экскаваторами Э-652, оборудованными обратной лопатой емкостью 0,65 м³.

2. Котлован отрывается общий - под 4 подножника, согласно схеме, приведенной на рис. 5, 6, лист 21, 22.

Вынутый из котлована грунт укладывается в отвал и используется в дальнейшем для засыпки фундаментов после их установки.

3. Разработка грунта должна производиться с недобором грунта до проектной отметки не более, чем 0,1 м. Перебор грунта не допускается.

ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ

1. Копание котлованов производится звеном рабочих в составе:

а) машинист экскаватора 6 разряда          - 1 чел.

б) пом. машиниста            5     -"-               - 1 чел.

2 Разработка грунта в котловане производится согласно схеме, приведенной на рис. 5, 6, лист 21, 22.

3. Машинист 6 разряда устанавливает экскаватор в забой и производит разработку грунта с выгрузкой его в отвал.

4. Пом. машиниста следит за работой механизмов экскаватора, производит смазку, заправку горючего, проверяет глубину и размеры в плане отрываемого котлована.

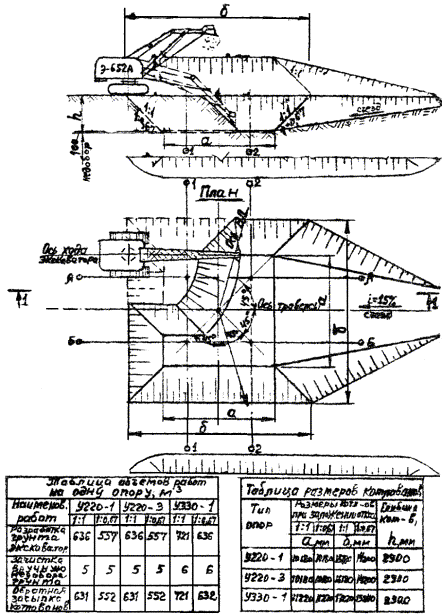

Рис. 5. Разработка котлованов под фундаменты опор У220-1, У220-3, У330-1

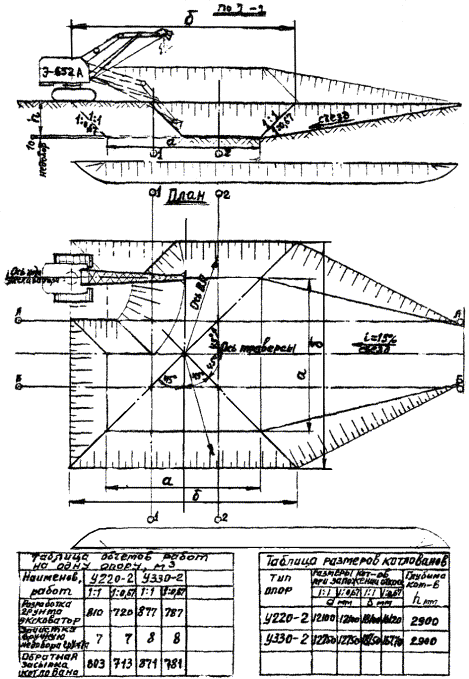

Рис. 6. Разработка котлованов под фундаменты опор У220-2, У330-2

Материально-технические ресурсы

А. Механизмы

Б. Инструменты

Потребность в основных эксплуатационных материалах

КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ
на устройство котлованов под фундаменты опор в грунтах I группы. Откосы 1:1 (на одну опору)

Примечание: Продолжительность рабочего дня принята 8,2 часа.

КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ
на устройство котлованов под фундаменты опор в грунтах II группы. Откосы 1:0,67 (на одну опору)

Примечание: Продолжительность рабочего дня принята 8,2 часа.
