МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ
ПО СТРОИТЕЛЬСТВУ

ВСЕСОЮЗНЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОРГАНИЗАЦИИ
ЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА
«ОРГЭНЕРГОСТРОЙ»

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ ВЛ 35 - 500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ

(СБОРНИК)

К-1-18

РАЗБИВКА КОТЛОВАНОВ ДЛЯ ФУНДАМЕНТОВ
УНИФИЦИРОВАННЫХ СТАЛЬНЫХ ОПОР ВЛ 35 - 500 кВ

Москва

1975

Типовые технологические карты разработаны отделом организации и механизации строительства линий электропередачи (ЭМ-20) института «Оргэнергострой».

Составители: Б.И. РАВИН, Г.Н. ПОКРОВСКИЙ, Н.А. ВОЙНИЛОВИЧ, П.И. БЕРМАН, А.Ф. КУЗЬМИНА

Сборник типовых технологических карт составлен на разбивку котлованов для фундаментов унифицированных стальных опор ВЛ 35 - 500 кВ.

Технологические карты составлены в соответствии с методическими указаниями по разработке типовых технологических карт в строительстве, утвержденными Госстроем СССР 2 июля 1964 года и служат руководством при сооружении линий электропередачи напряжением 35 - 500 кВ на унифицированных опорах.

СОДЕРЖАНИЕ

ОБЩАЯ ЧАСТЬ

Сборник К-1-18 состоит из 5-ти технологических карт: К-1-18-1, К-1-18-2, К-1-18-3, К-1-18-4, К-1-18-5 на производство работ до разбивке котлованов для фундаментов унифицированных промежуточных анкерно-угловых стальных опор ВЛ 35 - 500 кВ.

Карты служат руководством при сооружении линий электропередачи, а также в качестве пособия при составлении проектов производства работ.

Типовые технологические карты предусматривают разбивку котлованов специализированной бригадой рабочих.

Разрыв во времени между окончанием разбивки котлованов и их копкой должен быть минимальным и не превышать 1 - 2 дней во избежание потери знаков основных и вспомогательных осей.

Колья основных разбивочных осей (ось ВЛ и ось траверсы, а для анкерно-угловых опор - ось ВЛ, ось траверсы и ось, перпендикулярная траверсе) должны быть сохранены до окончания работ по копке котлована, устройству фундамента и установке опоры, включая выверку, закрепление и приемку.

Следует применять для основных разбивочных осей колья длиной 600 - 700 мм, диаметром 60 - 80 мм.

Для вспомогательных знаков в летнее время в виде шпилек рекомендуется использовать деревянные колышки длиной 200 мм, сечением 30×30 мм.

В зимнее время для вспомогательных знаков необходимо применять металлические шпильки.

Металлические шпильки должны быть длиной 200 мм и диаметром 10 - 12 мм. Один конец деревянных колышков и металлических шпилек должен быть заострен.

ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ

1. Разбивка котлованов под фундаменты стальных опор производится звеном рабочих в составе:

№ пп.

Профессия

Разряд

К-во человек

1.

Электролинейщик (бригадир)

5

1

2.

Электролинейщик

2

2



Итого



3

2. Последовательность и способы выполнения работ:

а) бригадир направляет одного электролинейщика на соседний пикет по ходу трассы для установки вешки на пикетном столбе, обозначающем центр опоры;

б) бригадир устанавливает теодолит на пикетном столбе (центр опоры), определяет ось ВЛ и ось траверсы, а для анкерно-угловых опор - ось, перпендикулярную траверсе;

в) второй электролинейщик забивает колы в створе ВЛ и по оси траверсы;

г) электролинейщики под руководством бригадира определяют рулеткой размеры котлованов, границы верхнего и нижнего контуров котлованов, выносят оси центров верха подножников, а при опорах на оттяжках - центры танкерных плит, забивают колышки, укрепляют окончательно основные знаки разбивки котлованов.

Для разбивки на местности котлованов бригадир должен для каждого пикета иметь чертеж разбивки с указанием оси ВД, оси траверсы, верхних и нижних контуров котлованов, мест забивки основных знаков, а для анкерно-угловых опор также ось, перпендикулярную траверсе, ось центров верха подножников, оси анкерных плит и т.д.

МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ (Для одной бригады рабочих)

№ пп.

Наименование

Ед. изм.

К-во

Примечание

1.

Теодолит

шт.

1



2.

Рулетка

-"-

1



3.

Отвес

-"-

2



4.

Вешки геодезические

-"-

4



5.

Колышки разбивочные

-"-

300

На одну смену

6.

Треугольник с размером

-"-

1



7.

Топор

-"-

2



8.

Лопаты штыковые

-"-

2



9.

Ломы диаметром 28 мм

-"-

1



10.

Аптечка

-"-

1





ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта К-1-18-3 служит руководством при разбивке котлованов для фундаментов унифицированных анкерно-угловых свободностоящих опор ВЛ 35 - 330 кВ.

Карта разработана для подножников, устанавливаемых в общий котлован.

Карта предназначается также в качестве пособия при разработке проектов производства работ.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА РАЗБИВКУ ОДНОГО КОТЛОВАНА (на одну опору)

№ пп.

Наименование

В летнее время

В зимнее время

1.

Трудоемкость, человеко-дней

0,39

0,55

0,45

0,63

2.

Работа механизмов, машино-смен

-

-

3.

Расход дизельного топлива, кг

-

-

4.

Численность бригады, человек

3

3

5.

Производительность бригады в смену, котлованов (опор)

7,8

5,5

6,7

4,7

6.

Продолжительность разбивки одного котлована (на опору), смен

0,13

0,18

0,15

0,21

ПРИМЕЧАНИЕ: В числителе - при установке 4 подножников на опору;

В знаменателе - 8 подножников на опору

Организация и технология разбивки котлованов.

Разбивка котлованов производится в следующей последовательности:

а) трубой теодолита, установленного на стоянке, совпадающей с пикетным столбом (центр опоры), направленной на центр соседних опор, определяется угол поворота ВЛ.

На осях ВЛ забиваются колья (2) и (3), см. рис. 5 лист 20. Биссектриса угла поворота ВЛ является осью траверсы, Б-Б.

На этой оси забивается колья (4).

б) трубой теодолита определяется ось, перпендикулярная оси траверсы А-А. На этой оси забиваются колья (5);

в) определяются границы верхнего контура котлована, для чего откладываются размеры: а/2 - половина расстояния между границами верхнего контура котлована вдоль траверсы Б-Б и б/2 - половина расстояния между границами верхнего контура котлована по оси А-А. В полученных точках забиваются колышки.

Проведя через эти точки линии параллельно осям А-А и Б-Б получается верхний контур котлована.

Нижний контур котлована находится аналогичным образом.

г) закрепляются оси центров верха подножников, для чего в соответствии с разбивочным чертежом откладываются от кольев (4) параллельно оси А-А размеры: л/2 - половина расстояния между центрами верха подножников и от кольев (5), к/2 - половина расстояния между центрами верха подножников параллельно оси Б-Б.

Пересечение осей 6-6 и 7-7 соответствуют центрам верха подножников, см. рис. 5 лист 20.

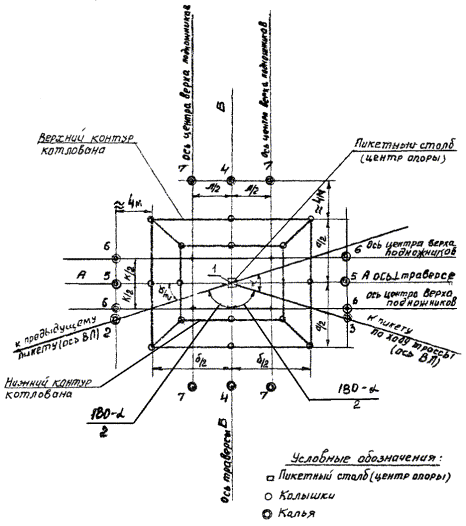

Рис. 5 Разбивка котлована для фундаментов унифицированных анкерно-угловых свободностоящих стальных опор ВЛ 35 - 330 кВ

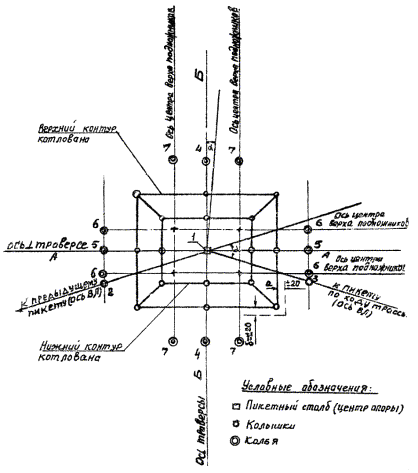

Рис. 6 Допускаемые отклонения при разбивке котлована

КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ НА РАЗБИВКУ КОТЛОВАНОВ ДЛЯ ФУНДАМЕНТОВ УНИФИЦИРОВАННЫХ АНКЕРНО-УГЛОВЫХ СВОБОДНОСТОЯЩИХ СТАЛЬНЫХ ОПОР ВЛ 35 - 330 кВ

№ пп.

Основание норм

Состав работы

Состав бригады

Ед. изм.

К-во

Трудозатраты

Профессия и разряд

К-во чел.

Норма вр. на разб. 1 котлована, чел.-ч.

На весь объем в чел.-днях

В зимних условиях К = 1,15 в чел.-дн.

1

2

3

4

5

6

7

8

9

10

1.

§ 23-3-1, п. 3в с К = 1,15 на зимн. усл. работ

Разбивка контуров котлована с забивкой кольев и шпилек при числе подножников равном 4 под анкерно-угловые опоры ВЛ 35 - 330 кВ

Электролин.       5 р.

1











         -"-                2 р.

2

Итого

3











Электролинейщики





Опора

1

3,2

0,39

0,45

2.

Применит. § 23-3-1, п. 5в с К = 1,15 на зимн. усл.

То же, при числе подножников 8















Электролинейщики





-"-

1

4,5

0,55

0,63



Итого









0,39

0,55

0,45

0,63





Затраты времени бриг.-дней: а) летом  б) зимой

3.

§ 32-3-1, прим. 2

Заготовка деревянных колышков (из расчета 30 колышков на котлован)

















Электролин. 2 разр.  ч/ч

Опора

1

0,72

0,088



ПРИМЕЧАНИЕ: 1. Продолжительность рабочего дня принята 8,2 часа.

2. Числитель - при установке под опору 4 подножников, знаменатель - при установке под опору 8 подножников
