ГОСТ 8.106-2001

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



Государственная система обеспечения единства
измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ
СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ЭНЕРГЕТИЧЕСКОЙ ЯРКОСТИ И СИЛЫ
ИЗЛУЧЕНИЯ ТЕПЛОВЫХ ИСТОЧНИКОВ
С ТЕМПЕРАТУРОЙ ОТ 220 ДО 1360 К







МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск





Предисловие

1 РАЗРАБОТАН Государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ГУП «ВНИИМ им. Д.И. Менделеева») Госстандарта России

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Республики Беларусь

Грузия

Грузстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Кыргызская Республика

Кыргызстандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Главгосслужба «Туркменстандартлары»

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 6 февраля 2002 г. № 48-ст межгосударственный стандарт ГОСТ 8.106-2001 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 сентября 2002 г.

4 ВЗАМЕН ГОСТ 8.106-80

СОДЕРЖАНИЕ

ГОСТ 8.106-2001

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ЭНЕРГЕТИЧЕСКОЙ ЯРКОСТИ И СИЛЫ ИЗЛУЧЕНИЯ ТЕПЛОВЫХ ИСТОЧНИКОВ
С ТЕМПЕРАТУРОЙ ОТ 220 ДО 1360 К

State system for ensuring the uniformity of measurements. State verification schedule for instruments
measuring the radiance and radiant intensity of heat sources within temperature range of 220 - 1360 К

Дата введения 2002-09-01

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К и устанавливает порядок передачи размеров единиц энергетической яркости в диапазоне от 40 до 61 · 103 Вт/ (ср · м2) и силы излучения в диапазоне от 1 · 10-4 до 15 Вт/ср от государственного первичного эталона при помощи вторичных и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки (приложение А).

2 Государственный первичный эталон

2.1 Государственный первичный эталон единицы энергетической яркости инфракрасного излучения состоит из комплекса следующих средств измерений:

- полных тепловых излучателей, выполненных в виде моделей абсолютно черного тела на основе фазовых переходов чистых веществ - воды, галлия, индия, олова, цинка, алюминия и меди - и представляющих собой набор мер, воспроизводящих единицу энергетической яркости;

- радиометров-компараторов, предназначенных для передачи размера единицы энергетической яркости вторичным эталонам и рабочим средствам измерений повышенной точности методом сличения и представляющих собой оптикоэлектронные приборы.

2.2 Номинальные значения энергетической яркости, воспроизводимой государственным первичным эталоном при температурах фазовых переходов воды, галлия, индия, олова, цинка, алюминия и меди, составляют соответственно: 100,39; 151,82; 615,03; 1173,5; 4151,1; 13691; 61283 Вт/(ср · м2), при постоянной Стефана-Больцмана, равной (5,67051 ± 0,00057) · 10-8 Вт/(м2 · К4).

2.3 Государственный первичный эталон обеспечивает воспроизведение единицы и передачу ее размера с относительным средним квадратическим отклонением результата измерений S0, не превышающим 1 · 10-3 при десяти независимых измерениях, неисключенная относительная систематическая погрешность θ0 не превышает 1 · 10-3.

2.4 Государственный первичный эталон применяют для передачи размера единицы энергетической яркости вторичным эталонам и рабочим средствам измерений повышенной точности - тепловым излучателям сличением с помощью компаратора.

3 Вторичные эталоны

3.1 В качестве вторичных эталонов применяют тепловые излучатели, выполненные в виде моделей абсолютно черного тела полостного и протяженного типа с постоянной и регулируемой температурой в диапазоне энергетической яркости от 40 до 61 · 103 Вт/(ср · м2) и в диапазоне силы излучения от 1 · 10-4 до 15 Вт/ср.

3.2 Средние квадратические отклонения результатов сличений  вторичных эталонов с государственным эталоном не должны превышать значений, указанных в таблице 1.

Таблица 1 - Характеристики относительных погрешностей эталонов

Диапазон измерений

для вторичных эталонов

δ0 для рабочих эталонов

От 40 до 61 · 103 Вт/(ср·м2)

0,5 · 10-2

3 · 10-2

От 1 · 10-4 до 15 Вт/ср

0,8 · 10-2

5 · 10-2

3.3 Вторичные эталоны применяют для поверки рабочих эталонов и рабочих средств измерений энергетической яркости и силы излучения сличением при помощи компаратора и методом прямых измерений.

4 Рабочие эталоны

4.1 В качестве рабочих эталонов применяют тепловые излучатели, выполненные в виде моделей абсолютно черного тела полостного и протяженного типа с энергетической яркостью от 40 до 61 · 103 Вт/(ср · м2) и силой излучения от 1 · 10-4 до 15 Вт/ср.

4.2 Доверительные границы относительной погрешности δ0 при доверительной вероятности 0,95 не должны превышать значений, указанных в таблице 1.

4.3 Рабочие эталоны применяют для поверки рабочих средств измерений сличением при помощи компаратора и методом прямых измерений.

5 Рабочие средства измерений

5.1 В качестве рабочих средств измерений применяют тепловые излучатели в виде моделей абсолютно черного тела полостного и протяженного типа, радиометры для диапазона энергетической яркости от 40 до 61 · 103 Вт/(ср · м2), тепловые излучатели с силой излучения от 1 · 10-4 до 15 Вт/ср, радиометры и приемники инфракрасного излучения в диапазоне силы излучения от 1 · 10-4 до 15 Вт/ср.

5.2 Предел допускаемой относительной погрешности Dо рабочих средств измерений - тепловых излучателей с энергетической яркостью от 40 до 61 · 103 Вт/(ср · м2) - поверяемых по государственному эталону, должен быть не более 1,5 · 10-2.

Доверительные границы относительной погрешности δ0 рабочих средств измерений - тепловых излучателей и радиометров - поверяемых по вторичным эталонам, при доверительной вероятности 0,95, должны быть не более 3 · 10-2 - для энергетической яркости и 5 · 10-2 - для силы излучения.

Предел допускаемой относительной погрешности D0 рабочих средств измерений - приемников ИК излучения - поверяемых по вторичным эталонам, должен быть не более 7 · 10-2.

Предел допускаемой относительной погрешности D0 рабочих средств измерений - тепловых излучателей, радиометров и приемников ИК излучения - поверяемых по рабочим эталонам, должен быть не более 9 · 10-2 - для энергетической яркости и 15 · 10-2 - для силы излучения.

ПРИЛОЖЕНИЕ А
Обязательное

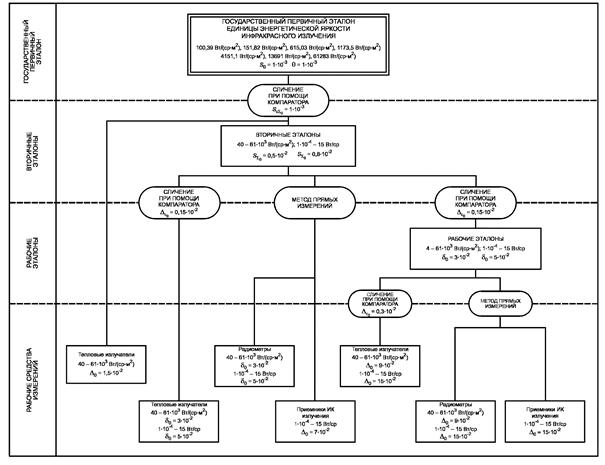

Государственная поверочная схема для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К



Ключевые слова: государственная поверочная схема, государственный первичный эталон, рабочий эталон, рабочее средство измерений, энергетическая яркость, сила излучения
