ОСТ 36-24-77 Детали трубопроводов Ду 500-1400 мм сварные из углеродистой стали на Ру до 2,45 МПа (25кгс/см2). Тройники сварные. Размеры

ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ ТРУБОПРОВОДОВ D_у 500 - 1400 мм
СВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ
на Р_у £ 2,5 МПа (≈ 25 кгс/см²)

ОСТ 36-24-77

МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ
СТРОИТЕЛЬНЫХ РАБОТ СССР

Москва

РАЗРАБОТАНЫ И ВНЕСЕНЫ Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам (ВНИИмонтажспецстрой)

Зам. директора по научной работе, д-р техн. наук Б.В. Поповский

Зав. лабораторией технологических трубопроводов, канд. техн. наук Р.И. Тавастшерна

Руководитель темы, канд. техн. наук А.И. Бесман

Исполнители Т.А. Тузова, В.О. Озеров

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главным техническим управлением Министерства монтажных и специальных строительных работ СССР

Начальник В.М. Орлов

Начальник отдела норм и стандартов В.И. Аксенов

СОГЛАСОВАНЫ с Госгортехнадзором СССР

Зам. начальника управления по котлонадзору и подъемным сооружениям А.И. Мурачев

Главными управлениями Министерства монтажных и специальных строительных работ СССР:

ГлавУПП

Главный инженер Ю.С. Летников

Главхиммонтажем

Главный технолог Б.А. Тыркин

Главнефтемонтажем

Главный технолог В.М. Ашмян

Главтехмонтажем

Главный технолог Д.С. Корелин

Главметаллургмонтажем

Зам. начальника В.И. Фотеев

Главлегпродмонтажем

Зам. начальника Д.М. Гайдамак

УТВЕРЖДЕНЫ и ВВЕДЕНЫ В ДЕЙСТВИЕ ПРИКАЗОМ Министерства монтажных и специальных строительных работ СССР от 29 марта 1977 г. № 69

Заместитель министра С.В. Подобедов

ОТРАСЛЕВОЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ D_у 500 - 1400 мм СВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ на Р_у £ 2,5 МПа (≈ 25 кгс/см²).

ТРОЙНИКИ СВАРНЫЕ

Размеры

ОСТ
36-24-77

Вводится впервые

Приказом Минмонтажспецстроя СССР от 29 марта 1977 г. № 69 срок введения установлен с 1 января 1978 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на сварные равнопроходные и переходные тройники из углеродистой стали на Р_у £ 2,5 МПа (≈ 25 кгс/см²).

Размеры, мм								Условное давление Р_у, МПа (≈ кгс/см²), не более, для сред		Масса, кг
D_у	d_у	D_н	d_н	L	H	S	S₁	Условное давление Р_у, МПа (≈ кгс/см²), не более, для сред
D_у	d_у	D_н	d_н	L	H	S	S₁	неагрессивных	среднеагрессивных
	300		325			7		1,6 (16)	1,0 (10)	78
							6	2,5 (25)	-	107
						10	8	-	1,6 (16)	110
						14	10	-	2,5 (25)	151
500	400	530	426			7	7	1,6 (16)	1,0 (10)	82
				400	400	10	8	2,5 (25)	1,6 (16)	112
						14	12	-	2,5 (25)	158
	-		-			7		1,6 (16)	1,0 (10)	85
						10	-	2,5 (25)	1,6 (16)	121
						14		-	2,5 (25)	168
600	300	630	325	450	450	8	6	1,6 (16)	1,0 (10)	115
						12	8	2,5 (25)	1,6 (16)	171
						15	10	-	2,5 (25)	213
	400		426			8	7	1,6 (16)	1,0 (10)	119
						12	8	2,5 (25)	1,6 (16)	172
						15	12	-	2,5 (25)	220
	500		530			8	7	1,6 (16)	1,0 (10)	121
						12	10	2,5 (25)	1,6 (16)	180
						15	14	-	2,5 (25)	228
	-		-			8		1,6 (16)	1,0 (10)	127
						12	-	2,5 (25)	1,6 (16)	190
						15		-	2,5 (25)	237
	100		426			8	7	1,0 (10)	0,63 (6,3)	184
						10		1,6 (16)	1,0 (10)	227
						14	8	-	1,6 (16)	313
						16		2,5 (25)	-	354
						20	12	-	2,5 (25)	445
	500		530			8		1,0 (10)	0,63 (6,3)	186
						10	7	1,6 (16)	1,0 (10)	228
						14	10	-	1,6 (16)	318
						16		2,5 (25)	-	359
800		820		550	550	20	14	-	2,5 (25)	451
	600		630			8	8	1,0 (10)	0,63 (6,3)	189
						10		1,6 (16)	1,0 (10)	229
						14	12	-	1,6 (16)	326
						16		2,5 (25)	-	368
						20	15	-	2,5 (25)	458
						8		1,0 (10)	0,63 (6,3)	199
						10		1,6 (16)	1,0 (10)	249
						14		-	1,6 (16)	347
800	-	820	-	550	550		-
						16		2,5 (25)	-	396
						20		-	2,5 (25)	493
1000	500	1020	530	650	650	8		1,0 (10)	0,63 (6,3)	269
						12	7	1,6 (16)	1,0 (10)	393
						16		-	1,6 (16)	525
						20	10	2,5 (25)	-	647
	600		630			8	8	1,0 (10)	0,63 (6,3)	273
						12		1,6 (16)	1,0 (10)	397
						16		-	1,6 (16)	531
						20	12	2,5 (25)	-	653
	800		820			8	8	1,0 (10)	0,63 (6,3)	265
						12	10	1,6 (16)	1,0 (10)	409
						16	14	-	1,6 (16)	547
						20	16	2,5 (25)	-	674
	-		-			8		1,0 (10)	0,63 (6,3)	288
						12		1,6 (16)	1,0 (10)	431
							-
						16		-	1,6 (16)	573
						20		2,5 (25)	-	715
	800		820			10	8	1,0 (10)	0,63 (6,3)	461
						16	10	1,6 (16)	1,0 (10)	722
						18	14	-	1,6 (16)	824
1200	1000	1220	1020	750	750	10	8	1,0 (10)	0,63 (6,3)	467
						16	12	1,6 (16)	1,0 (10)	738
						18	16	-	1,6 (16)	846
	-		-			10		1,0 (10)	0,63 (6,3)	491
						16	-	1,6 (16)	1,0 (10)	783
						18		-	1,6 (16)	879
1400	800	1120	820	850	850	12	8	1,0 (10)	0,63 (6,3)	716
	800		820			18	10	1,6 (16)	1,0 (10)	1061
	1000		1020			12	8	1,0 (10)	0,63 (6,3)	726
	1000		1020			18	12	1,6 (16)	1,0 (10)	1070
	1200		1220			12	10	1,0 (10)	0,63 (6,3)	738
	1200		1220			18	16	1,6 (16)	1,0 (10)	1113
	-		-			12	-	1,0 (10)	0,63 (6,3)	769
	-		-			18		1,6 (16)	1,0 (10)	1150

2. Назначение и условия применения тройников - по ОСТ 36-19-77.

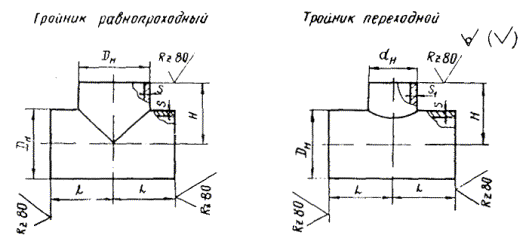

3. Конструкция, размеры, масса и условное давление тройников должны соответствовать указанным на чертеже и в таблице.

3.1. Тройники по ОСТ 36-24-77 допускается применять только при отсутствии возможности присоединения ответвляемой трубы непосредственно врезкой, конструкция которой устанавливается проектом.

4. Материал и технические требования - по ОСТ 36-26-77.

Пример условного обозначения

равнопроходного тройника D_н = 820 мм, S = 16 мм из стали ВСт3сп:

Тройник 820´16 ВСт3сп ОСТ 36-24-77;

переходного тройника D_н = 820 мм, d_н = 530 мм, S = 10 мм и S₁ = 7 мм из стали ВСт3сп:

Тройник 820´10 - 530´7 ВСт3сп ОСТ 36-24-77.
