ОТРАСЛЕВОЙ СТАНДАРТ
|
ДЕТАЛИ ТРУБОПРОВОДОВ Dу 500 - 1400 мм СВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ на Ру £ 2,5 МПа (≈ 25 кгс/см2). ТРОЙНИКИ ШТАМПОСВАРНЫЕ Размеры |
ОСТ Вводится впервые |
Приказом Минмонтажспецстроя СССР от 29 марта 1977 г. № 69 срок введения установлен с 1 января 1978 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на штампосварные равнопроходные и переходные тройники из углеродистой стали на Ру £ 2,5 МПа (≈ 25 кгс/см2).
|
Размеры, мм |
r, не более |
Условное давление Ру, МПа (≈ кгс/см2), не более, для сред |
Масса, кг |
|
|||||||||
|
Dу |
dу |
Dн |
dн |
L |
H |
S |
S1 |
S0 |
|||||
|
неагрессивных |
среднеагрессивных |
|
|||||||||||
|
500 |
|
530 |
|
400 |
300 |
7 |
7 |
10 |
30 |
1,6 (16) |
1,0 (10) |
83 |
|
|
400 |
426 |
12 |
10 |
16 |
2,5 (25) |
2,5 (25) |
135 |
||||||
|
|
|
7 |
- |
10 |
1,6 (16) |
1,0 (10) |
84 |
||||||
|
- |
- |
12 |
- |
16 |
2,5 (25) |
2,5 (25) |
138 |
||||||
|
600 |
|
630 |
|
450 |
360 |
7 |
7 |
10 |
40 |
1,6 (16) |
1,0 (10) |
112 |
|
|
500 |
530 |
12 |
12 |
16 |
2,5 (25) |
2,5 (25) |
185 |
||||||
|
|
|
7 |
- |
10 |
1,6 (16) |
1,0 (10) |
114 |
||||||
|
- |
- |
12 |
- |
16 |
2,5 (25) |
2,5 (25) |
188 |
||||||
|
800 |
|
820 |
|
550 |
460 |
8 |
7 |
12 |
45 |
1,6 (16) |
1,0 (10) |
201 |
|
|
600 |
630 |
14 |
12 |
20 |
2,5 (25) |
2,5 (25) |
344 |
||||||
|
|
|
8 |
- |
12 |
1,6 (16) |
1,0 (10) |
207 |
||||||
|
- |
- |
14 |
- |
20 |
2,5 (25) |
2,5 (25) |
355 |
||||||
|
1000 |
|
1020 |
|
650 |
580 |
8 |
8 |
12 |
65 |
1,0 (10) |
0,6 (6,3) |
302 |
|
|
800 |
820 |
15 |
12 |
20 |
2,5 (25) |
1,6 (16) |
532 |
||||||
|
|
|
8 |
- |
12 |
1,0 (10) |
0,63 (6,3) |
307 |
||||||
|
- |
- |
15 |
- |
20 |
2,5 (25) |
1,6 (16) |
553 |
||||||
|
1200 |
1000 |
1220 |
1020 |
750 |
700 |
9 |
8 |
12 |
75 |
1,0 (10) |
0,63 (6,3) |
443 |
|
|
|
|
15 |
12 |
20 |
1,6 (16) |
1,6 (16) |
729 |
||||||
|
- |
- |
9 |
- |
12 |
1,0 (10) |
0,63 (6,3) |
457 |
||||||
|
|
|
15 |
- |
20 |
1,6 (16) |
1,6 (16) |
759 |
||||||
|
1400 |
|
1420 |
|
850 |
800 |
10 |
9 |
14 |
1,0 (10) |
0,63 (6,3) |
668 |
||
|
1200 |
1220 |
14 |
12 |
20 |
1,6 (16) |
1,0 (10) |
934 |
||||||
|
|
|
10 |
- |
14 |
1,0 (10) |
0,63 (6,3) |
683 |
||||||
|
- |
- |
14 |
- |
20 |
1,6 (16) |
1,0 (10) |
961 |
||||||
Примечание.
Размер S0 установлен исходя из технологии вытяжки ответвления и в процессе производства может быть уменьшен, но должен быть не менее 1,3S.
2. Назначение и условия применения тройников - по ОСТ 36-19-77.

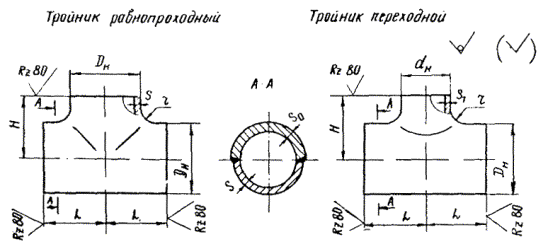

3. Конструкция, размеры, масса и условное давление тройников должны соответствовать указанным на чертеже и в таблице.
3.1. Радиус r должен быть не менее S.
3.2. Тропинки должны иметь не более двух сварных швов, расположенных вдоль образующей магистрали.
4. Материал и технические требования - по ОСТ 36-26-77.
Пример условного обозначения
равнопроходного тройника Dн = 530 мм, S = 12 мм из стали ВСт3сп:
Тройник 530´12 ВСт3сп ОСТ 36-23-77;
переходного тройника Dн = 530 мм, dн = 426 мм, S = 12 мм и S1 = 10 мм из стали ВСт3сп:
Тройник 530´12 - 426´10 ВСт3сп ОСТ 36-23-77.
