ГОСТ Р 52064-2003

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ПОДЪЕМНИКИ
С РАБОЧИМИ ПЛАТФОРМАМИ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ





ГОССТАНДАРТ РОССИИ

Москва



Предисловие

1 РАЗРАБОТАН рабочей группой Технического комитета по стандартизации ТК 438 «Подъемники с рабочими платформами» в составе: МФ «ПТОУФонд», ЗАО СИФ «СеМаК», Управление строительной индустрии, промышленности строительных материалов и механизации Госстроя России, Управление по котлонадзору и надзору за подъемными сооружениями Госгортехнадзора России

ВНЕСЕН Техническим комитетом по стандартизации ТК 438 «Подъемники с рабочими платформами»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 29 мая 2003 г. № 174-ст

3 ВВЕДЕН ВПЕРВЫЕ



ГОСТ Р 52064-2003

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПОДЪЕМНИКИ С РАБОЧИМИ ПЛАТФОРМАМИ

Термины и определения

Elevating work platforms. Terms and definitions

Дата введения 2004-01-01

1 Область применения

Настоящий стандарт распространяется на подъемники с рабочей платформой (далее - подъемники), применяемые для строительно-монтажных, ремонтных, инспекционных и других работ в различных отраслях экономики (строительстве, жилищно-коммунальном хозяйстве и т.п.). Стандарт устанавливает термины и определения, соблюдение которых должно обеспечиваться при разработке, производстве, поставке и эксплуатации подъемников.

Настоящий стандарт не распространяется на пожарные подъемники, строительные подъемники, в том числе мачтовые, средства подмащивания (леса, площадки и т.д.).

2 Термины и определения

Таблица 1

Термин

Определение

Схема

Общие понятия

1 подъемник с рабочей платформой

Грузоподъемная машина, предназначенная для перемещения рабочего персонала с инструментом и материалами, размещенными на рабочей платформе, при проведении работ в пределах рабочей зоны и состоящая из базового шасси, подъемного оборудования и рабочей платформы

-

2 мобильный подъемник с рабочей платформой

Подъемник на колесном ходу (самоходный или прицепной), оснащенный стреловым подъемным оборудованием

-

3 базовое шасси

Составная часть подъемника, которая представляет собой, как правило, основание в виде ходового устройства с необходимыми местами крепления для установки рабочего оборудования, с опорными элементами, а также с силовой установкой для обеспечения движения рабочего оборудования и подъемника по рабочей площадке и/или дорогам.

Примечание - Допускается в качестве основания подъемника применять жестко установленные (стационарные) конструкции

-

4 рабочее оборудование

Комплект составных частей (подъемное оборудование, рабочая платформа), монтируемых на базовое шасси для обеспечения функционального назначения подъемника

-

5 подъемное оборудование

Составная часть подъемника, которая соединена с базовым шасси и рабочей платформой и которая позволяет перемещать рабочую платформу в пределах рабочей зоны подъемника (в горизонтальном и/или вертикальном направлениях)

-

6 рабочая платформа

Составная часть подъемника, которая представляет собой конструкцию различного исполнения в виде площадки с защитными ограждениями, которая закреплена к подъемному оборудованию и предназначена для размещения рабочего персонала с инструментом и материалами в целях проведения работ в пределах рабочей зоны

-

7 составная часть

Деталь или сборочная единица подъемника

-

8 машинист подъемника

Лицо, имеющее право на управление рабочими движениями подъемника

-

9 подъем*

Движение рабочей платформы вверх

10 опускание*

Движение рабочей платформы вниз

11 вращение*

Вращательное движение рабочей платформы в горизонтальной плоскости

12 поворот*

Вращательное движение подъемного оборудования относительно оси вращения опорно-поворотного устройства

13 телескопирование

Выдвижение одной секции стрелы из другой

14 передвижение

Движение подъемника по рабочей площадке

-

15 транспортирование

Доставка подъемника на место производства работ, в том числе самоходом

-

16 плавное перемещение рабочей платформы

Плавное движение рабочей платформы с наименьшей скоростью в начале ее движения или перед ее остановкой

-

17 рабочая зона

Область пространства, в которой обеспечивается эксплуатация рабочей платформы в пределах расчетных нагрузок и сил при условиях эксплуатации, предписанных изготовителем

18 рабочее положение

Положение рабочего оборудования, предписанное изготовителем, в котором подъемник может совершать цикл с грузом

-

19 транспортное положение

Положение рабочего оборудования, предписанное изготовителем для транспортирования подъемника

20 положение для доступа

Положение рабочего оборудования, обеспечивающее вход и выход рабочего персонала с рабочей платформы

-

21 рабочая площадка

Площадка для установки подъемника в рабочее положение, подготовленная согласно требованиям нормативных документов и эксплуатационной документации

-

22 рабочий цикл

Цикл, начинающийся с момента доступа на рабочую платформу, включающий выполнение работы и заканчивающийся возвращением рабочей платформы в исходное положение

-

23 исправное состояние

Состояние подъемника, при котором он соответствует всем требованиям нормативных и конструкторских (проектных) документов

-

24 работоспособное состояние

Состояние подъемника, при котором он способен выполнять заданные функции, сохраняя значения заданных параметров, соответствующие требованиям нормативных и конструкторских (проектных) документов

-

25 металлоконструкция

Расчетная несущая конструкция подъемника (рабочее оборудование, опорная рама, поворотная рама, опорные элементы и т.п.), изготовленная, как правило, из металла

-

26 статические испытания

Испытания статической нагрузкой по действующим нормам

-

27 динамические испытания

Испытания динамической нагрузкой по действующим нормам

-

28 статическая нагрузка Fст

Нагрузка, создаваемая массой испытательного груза, предусмотренная в нормативных и конструкторских документах для проведения статических испытаний

-

29 динамическая нагрузка FA

Нагрузка, вызванная ускорениями при движении и остановке рабочей платформы с расположенным на ней испытательным грузом, масса которого предусмотрена в нормативных и конструкторских документах для проведения динамических испытаний

-

30 ветровая нагрузка FB

Нагрузка, создаваемая давлением ветра на различных высотах, принимаемая по горизонтальному направлению

-

31 ветровая нагрузка при рабочем положении подъемника FB.Р

Предельная ветровая нагрузка на уровне рабочей площадки, при которой разрешается работа подъемника

-

32 устойчивость

Способность подъемника противодействовать опрокидывающим моментам

-

33 грузовая устойчивость

Способность подъемника противодействовать опрокидывающим моментам, создаваемым массой груза, силами инерции, ветровой нагрузкой при рабочем положении и другими факторами, оговоренными в эксплуатационной документации

-

34 собственная устойчивость

Способность подъемника противодействовать опрокидывающим моментам при нахождении подъемника в рабочем (в том числе без груза) и в нерабочем положениях

-

35 коэффициент устойчивости Ку

Отношение восстанавливающего момента к опрокидывающим моментам

-

Термины подъемников, классифицированных по базовому шасси

36 самоходный подъемник

Подъемник, оборудованный движителем для передвижения по рабочей площадке и для транспортирования самоходом по дорогам

-

37 самоходный подъемник на колесном ходу

Самоходный подъемник, снабженный для движения колесами

-

38 автомобильный подъемник

Подъемник, смонтированный на автомобильном шасси

39 подъемник на специальном шасси

Подъемник, смонтированный на специальном шасси автомобильного типа

40 короткобазовый подъемник

Подъемник, смонтированный на короткобазовом шасси автомобильного типа

41 пневмоколесный подъемник

Подъемник, смонтированный на пневмоколесном шасси

42 подъемник на базе электро- или автопогрузчика

Подъемник, смонтированный на базе электро- или автопогрузчика

43 рельсовый подъемник

Подъемник, смонтированный на шасси (дрезине), движущемся по рельсам

44 самоходный подъемник на гусеничном ходу

Самоходный подъемник, снабженный для движения гусеницами

-

45 гусеничный подъемник

Подъемник, смонтированный на гусеничном шасси

46 прицепной подъемник

Подъемник, не оборудованный движителем и буксируемый транспортным средством для передвижения по рабочей площадке и для транспортирования по дорогам

-

47 прицепной подъемник на колесном ходу

Прицепной подъемник, снабженный для движения колесами

-

48 прицепной подъемник автомобильного типа

Прицепной подъемник, монтируемый на прицепе специальной конструкции автомобильного типа или на автомобильном прицепе

49 прицепной подъемник на железнодорожной платформе

Прицепной подъемник, монтируемый на железнодорожной платформе и предназначенный для движения по рельсам

50 передвижной подъемник

Подъемник, имеющий возможность передвижения по рабочей площадке и транспортируемый на механизированном транспортном средстве по дорогам

-

51 передвижной подъемник на колесном ходу

Передвижной подъемник, снабженный для движения колесами

-

52 передвижной механизированный подъемник

Передвижной подъемник, смонтированный на механизированном шасси, в том числе движущийся по рельсам

53 передвижной немеханизированный подъемник

Передвижной подъемник, смонтированный на немеханизированном шасси и передвигаемый вручную, в том числе по рельсам

54 стационарный подъемник

Подъемник, не имеющий возможности передвижения по рабочей площадке и транспортируемый на механизированном транспортном средстве по дорогам

-

Термины подъемников, классифицированных по подъемному оборудованию

55 стреловой подъемник

Подъемник, подъемное оборудование которого выполнено в виде стрелы

-

56 подъемник со стрелой фиксированной длины

Стреловой подъемник, оснащенный стрелой фиксированной длины

57 подъемник с шарнирно-сочлененной стрелой

Стреловой подъемник, оснащенный шарнирно-сочлененной стрелой

58 подъемник с телескопической стрелой

Стреловой подъемник, оснащенный телескопической стрелой

59 подъемник с комбинированной стрелой

Стреловой подъемник, оснащенный комбинированной стрелой

60 подъемник со стрелой вертикального телескопирования

Стреловой подъемник, оснащенный стрелой вертикального телескопирования

61 подъемник со стрелой пантографного типа

Стреловой подъемник, оснащенный стрелой пантографного типа

62 подъемник мачтового типа

Подъемник, подъемное оборудование которого выполнено в виде мачты

63 подъемник с мачтой фиксированной длины

Подъемник мачтового типа, оснащенный мачтой фиксированной длины

-

64 подъемник с мачтой изменяемой длины

Подъемник мачтового типа, оснащенный мачтой изменяемой длины

-

Термины подъемников, классифицированных по рабочей платформе

65 подъемник с нераздвижной рабочей платформой

Подъемник, оснащенный нераздвижной рабочей платформой

-

66 подъемник с раздвижной рабочей платформой

Подъемник, оснащенный раздвижной рабочей платформой

-

67 неэлектроизолированный подъемник

Подъемник, оснащенный неэлектроизолированной рабочей платформой

-

68 электроизолированный подъемник

Подъемник, оснащенный электроизолированной рабочей платформой

-

Термины подъемников, классифицированных по возможности и степени поворота и вращения рабочего оборудования

69 поворотный подъемник

Подъемник, имеющий возможность поворота подъемного оборудования

-

70 полноповоротный подъемник

Поворотный подъемник, имеющий возможность поворота подъемного оборудования без ограничения угла поворота

71 неполноповоротный подъемник

Поворотный подъемник, имеющий возможность поворота подъемного оборудования с ограничением угла поворота

72 неповоротный подъемник

Подъемник, не имеющий возможности поворота подъемного оборудования

73 подъемник с поворотной рабочей платформой

Поворотный (неповоротный) подъемник с рабочей платформой, конструкция которой предусматривает ее вращение

-

74 подъемник с неповоротной рабочей платформой

Поворотный (неповоротный) подъемник с рабочей платформой, конструкция которой не предусматривает ее вращения

-

Термины подъемников, классифицированных по виду привода рабочего оборудования

75 гидравлический подъемник

Подъемник с гидравлическим приводом механизмов

-

76 электрический подъемник

Подъемник с электрическим приводом механизмов

-

77 механический подъемник

Подъемник с механическим приводом механизмов, в том числе с ручным приводом

-

78 подъемник с комбинированным приводом

Подъемник с комбинированным приводом механизмов (электрогидравлическим, электромеханическим и т.п.)

-

Составные части подъемников (базовое шасси)

79 прицеп

Модификация базового шасси без движителя

-

80 ходовое устройство

Совокупность элементов базового шасси, образующих тележку подъемника (рама, мосты, подвеска и др.)

-

81 опорная рама

Металлоконструкция, снабженная опорными элементами и местом крепления ОПУ

-

82 поворотная рама

Поворотная конструкция подъемника для размещения подъемного оборудования с рабочей платформой

83 опорно-поворотное устройство (ОПУ)

Устройство для передачи нагрузок (грузового момента, вертикальных и горизонтальных сил) от поворотной рамы на опорную раму и для поворота поворотной рамы

84 кабина машиниста

Конструкция, защищающая машиниста подъемника от внешнего атмосферного воздействия, позволяющая управлять рабочими движениями подъемника и наблюдать за перемещением подъемного оборудования и рабочей платформы в пределах рабочей зоны

-

85 опорные элементы

Устройства и системы, используемые для стабилизации подъемника, поддерживающие и/или выравнивающие подъемник

-

86 стабилизатор боковой устойчивости

Устройство для уравнивания деформаций упругих подвесок ходового устройства подъемника при движении на повороте

87 выключатель упругих подвесок

Устройство для отключения работы упругой подвески при опирании подъемника на балку

88 выносная опора

Устройство для увеличения опорного контура подъемника в рабочем положении

89 домкрат

Переставной механизм для подъема конструкций на небольшую высоту при воздействии на конструкцию снизу

90 раздвижные оси

Ходовые колеса, являющиеся опорными элементами подъемника, имеющие устройство изменения размера опорного контура

Составные части подъемников (подъемное оборудование)

91 стрела

Подъемное оборудование, выполненное в виде мобильной конструкции, которое может раздвигаться, складываться, поворачиваться и не требует монтажа для приведения рабочего оборудования подъемника в рабочее положение

-

92 стрела фиксированной длины

Стрела, состоящая из одной секции постоянной длины

93 шарнирно-сочлененная стрела

Стрела, состоящая, как минимум, из двух шарнирно-сочлененных секций

94 телескопическая стрела

Стрела, состоящая, как минимум, из двух секций, одна из которых выдвигается из другой

95 комбинированная стрела

Стрела, состоящая из шарнирно-сочлененных секций и телескопических секций

96 стрела вертикального телескопирования

Стрела, состоящая, как минимум, из двух телескопических секций с вертикальным рабочим ходом

97 стрела пантографного типа

Стрела, состоящая, как минимум, из двух шарнирно-сочлененных спаренных секций с вертикальным рабочим ходом

98 мачта

Подъемное оборудование, выполненное в виде вертикальной конструкции, которая поддерживает и направляет рабочую платформу и монтируется в рабочее положение до начала рабочего цикла

-

99 секция

Сборочная единица - часть стрелы, мачты.

Примечание - При наличии составных секций каждая составная часть, как правило, обозначается цифровым индексом, например, А1, А2 (нижняя секция); Б1, Б2 (промежуточная секция) и т.д.

-

100 нижняя секция

Секция стрелы, шарнирно опирающаяся на кронштейн поворотной рамы

101 промежуточная секция

Секция стрелы, шарнирно опирающаяся на верхний кронштейн нижней секции

102 верхняя секция

Секция стрелы, связанная с промежуточной секцией и на которой закреплена рабочая платформа

Составные части подъемников (рабочая платформа)

103 нераздвижная рабочая платформа

Рабочая платформа, не имеющая возможности увеличения площади пола в процессе работы.

Примечание - Конструкция нераздвижной рабочей платформы может состоять из нескольких обособленных рабочих платформ, закрепленных на подъемном оборудовании

104 раздвижная рабочая платформа

Рабочая платформа, состоящая из основной и вспомогательной платформ и имеющая возможность увеличения площади пола в процессе работы за счет выдвижения вспомогательной платформы

105 поворотная (неповоротная) рабочая платформа

Рабочая платформа, имеющая (не имеющая) возможность вращения

106 электроизолированная рабочая платформа

Рабочая платформа, изолированная от конструкций подъемного оборудования, электрическое сопротивление изоляции которой не менее 0,5 МОм

107 пол

Несущая горизонтальная конструкция рабочей платформы, в том числе с люком, предназначенная для размещения рабочего персонала, материалов, инструмента

108 люк

Проем с крышкой в полу для входа на рабочую платформу

109 ограждение

Сплошная или решетчатая конструкция нормированной высоты, установленная по периметру пола

110 стационарное ограждение

Ограждение, жестко связанное с полом, не имеющее возможности демонтажа

-

111 съемное ограждение

Ограждение, жестко связанное с полом специальными устройствами, позволяющими при необходимости его демонтировать

-

112 проем

Часть ограждения, обеспечивающая вход (выход) на рабочую платформу

113 лестница

Конструкция для подъема (спуска) на рабочую платформу

Составные части подъемников (пульты управления)

114 пульт управления

Устройство (гидравлическое, электрическое, механическое, комбинированное и др.) для управления движениями подъемника с возможностью световой и звуковой сигнализации

-

115 пульт управления опорными элементами

Пульт для управления опорными элементами подъемника

-

116 пульт управления рабочим оборудованием

Пульт для управления всеми рабочими движениями подъемника

-

117 выносной пульт управления

Пульт для дистанционного управления рабочим оборудованием, соединенный с ним кабелем

-

118 дистанционный пульт управления

Пульт для дистанционного управления рабочим оборудованием, не соединенный с ним кабелем

-

Составные части подъемников (механизмы)

119 стационарно установленный механизм (устройство)

Механизм, закрепленный на конструкциях подъемника

-

120 механизм подъема

Стационарно установленный механизм для подъема (опускания) рабочего оборудования

121 механизм изменения вылета

Стационарно установленный механизм, обеспечивающий перемещение рабочего оборудования на различные расстояния относительно оси вращения

122 механизм поворота

Стационарно установленный механизм для поворота поворотной рамы подъемника относительно вертикальной оси ОПУ

123 механизм изменения длины подъемного оборудования

Стационарное приводное устройство для изменения длины подъемного оборудования (стрелы пантографного типа)

-

124 механизм телескопирования

Стационарное приводное устройство для изменения длины подъемного оборудования (телескопических стрел) или телескопических балок выносных опор

125 система управления рабочими движениями

Конструкция и схема, обеспечивающая плавное перемещение подъемного оборудования и рабочей платформы в пределах рабочей зоны

-

126 лебедка

Грузоподъемный механизм, тяговое усилие которого передается посредством гибкого элемента (каната, цепи) от приводного барабана

-

127 барабанная лебедка

Лебедка с закреплением грузового каната на барабане

128 лебедка с канатоведущим шкивом

Лебедка, тяговое усилие в которой передается за счет сил трения между канавками шкива и канатом

129 тормоз

Устройство для остановки и/или удержания механизмов в неподвижном состоянии или снижения скорости движения

-

130 колодочный тормоз

Тормоз, у которого торможение осуществляется прижатием колодок к тормозному шкиву

131 дисковый тормоз

Тормоз, у которого торможение осуществляется прижатием подвижных и неподвижных дисков друг к другу

132 канатный блок

Вращающийся элемент с ручьем для направления каната

133 уравнительный блок

Блок, служащий для выравнивания нагрузок в двух ветвях каната

134 устройство (прибор) безопасности

Устройство (механическое, электрическое, электронное и др.), предназначенное для отключения (или предупреждения о необходимости отключения) механизмов подъемника в случаях нарушения эксплуатационных характеристик

-

135 блокировка подъема выносных опор

Устройство, не позволяющее произвести подъем выносных опор при рабочем положении подъемного оборудования

-

136 блокировка рабочих движений

Устройство, не позволяющее выполнять рабочие движения подъемника при не выставленных в рабочее положение выносных опорах

-

137 концевой выключатель

Устройство, ограничивающее рабочие движения и отключающее рабочие механизмы подъемника в случаях нарушения эксплуатационных характеристик

-

138 ограничитель ветровой нагрузки

Устройство, обеспечивающее контроль допустимой ветровой нагрузки с предупредительной сигнализацией или отключением привода рабочих движений подъемника

-

139 ограничитель предельного груза

Устройство, отключающее рабочие механизмы подъемника при превышении номинальной грузоподъемности, установленной в конструкторской документации

-

140 ограничитель рабочей зоны

Устройство, предназначенное для ограничения перемещения рабочей платформы пределами рабочей зоны

-

141 указатель наклона

Устройство, информирующее об отклонении опорной плоскости ОПУ от горизонтального положения

-

142 указатель скорости ветра

Устройство, определяющее скорость (силу) ветра

-

143 устройство опускания рабочей платформы в аварийном режиме

Устройство, позволяющее произвести опускание рабочей платформы при внештатных ситуациях

-

144 устройство аварийной остановки привода

Устройство, позволяющее остановить привод механизмов подъемника при аварийной ситуации

-

145 устройство ориентации рабочей платформы (следящая система)

Устройство с механическим или гидравлическим приводом, предназначенное для обеспечения горизонтального положения рабочей платформы в пределах рабочей зоны

-

146 устройство остановки рабочих движения

Устройство, обеспечивающее остановку рабочих движений подъемника

-

147 устройство подачи светового или звукового сигнала

Предупреждающее устройство для обеспечения безопасной эксплуатации подъемника

-

148 фиксатор выносных опор

Устройство, не позволяющее самопроизвольное выдвижение выносных опор в транспортном положении подъемника

-

149 защита подъемника от приближения к ЛЭП

Устройство для оповещения и отключения работы подъемника при приближении рабочего оборудования к ЛЭП

-

150 координатная защита

Устройство, обеспечивающее ограничение рабочей зоны при работе подъемника в стесненных условиях

-

151 регистратор параметров работы подъемника

Устройство, осуществляющее регистрацию, первичную обработку, накопление и хранение оперативной (обновляемой) и долговременной (длительного хранения) информации о параметрах работы подъемника в течение установленного срока

-

152 средство связи

Переговорное устройство, обеспечивающее оперативную двухстороннюю прием-передачу речевых сообщений (команд) между машинистом подъемника и рабочим персоналом, находящимся на рабочей платформе

-

153 средство видеонаблюдения за рабочей платформой с грузом

Устройство, позволяющее наблюдать по монитору за рабочей платформой с грузом и за рабочей зоной в пределах рабочей площадки

-

Параметры и размерные характеристики подъемников

154 номинальная высота подъема Нном

Расстояние по вертикали от плоскости рабочей площадки, на которой стоит подъемник, до пола рабочей платформы, находящейся в крайнем верхнем рабочем положении

155 рабочая высота подъема Hр

Номинальная высота подъема Нном плюс 1,5 м

156 номинальная глубина опускания hном

Расстояние по вертикали от плоскости рабочей площадки, на которой стоит подъемник, до пола рабочей платформы, находящейся в крайнем нижнем рабочем положении

157 рабочая глубина опускания hр

Разность между номинальной глубиной опускания hном и высотой ограждения hогр

-

158 номинальный вылет Lном

Наибольшее расстояние по горизонтали от вертикальной оси вращения ОПУ подъемника до наружного ограждения рабочей платформы

159 номинальный вылет под мост hм.ном

Наибольшее расстояние по горизонтали от края моста до наружного ограждения рабочей платформы

160 вылет от ребра опрокидывания Lр

Расстояние по горизонтали от ребра опрокидывания до наружного ограждения рабочей платформы минус 200 мм

161 номинальная грузоподъемность Qном

Груз максимальной расчетной массы, расположенный на рабочей платформе и поднимаемый подъемником

162 полная масса G

Масса базового шасси подъемника с рабочим оборудованием, полностью снаряженного (запасным колесом, инструментом и т.п.) и заправленного (топливом, маслом, охлаждающей жидкостью и пр.), а также с учетом массы машиниста (80 кг)

-

163 конструктивная масса GK

Масса незаправленного и неснаряженного подъемника без учета массы машиниста (80 кг)

-

164 опрокидывающий момент, создаваемый грузом максимальной массы Мо.м

Произведение номинальной грузоподъемности Qном и вылета от ребра опрокидывания Lp Мо.м = QномLp

-

165 восстанавливающий момент Мв

Произведение конструктивной массы подъемника GK и расстояния от центра масс подъемника до ребра опрокидывания Lп.м в рабочем положении Мв = GKLп.м

166 нагрузка на оси

Распределение полной массы подъемника в транспортном положении по осям (тележкам) базового шасси

-

167 установленная мощность Nуст

Суммарная номинальная мощность всех двигателей, установленных на подъемнике

-

168 удельная мощность KN

Отношение установленной мощности Nуст к произведению рабочей высоты подъема Hр (или рабочей глубины опускания hр) и номинальной грузоподъемности Qном

-

169 давление рабочей жидкости в гидросистеме Рг

Давление рабочей жидкости в гидросистеме подъемника, создаваемое его гидроприводом

-

170 габариты

Максимальные размеры подъемника в транспортном положении

-

171 длина Lг

Расстояние между крайними передней и задней точками подъемника

172 ширина Wг

Расстояние между крайними боковыми точками подъемника

173 высота Hг

Расстояние по вертикали от опорной плоскости до крайней верхней точки подъемника

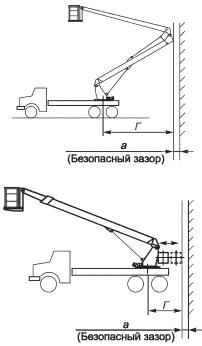

174 задний габарит рабочего оборудования r

Наибольший размер рабочего оборудования с поворотной рамой со стороны, противоположной рабочей платформе, относительно оси вращения ОПУ (в рабочем положении)

175 база B

Расстояние между осями передних и задних колес подъемника, измеренное по его продольной оси. Для многоосного ходового устройства - база по эксплуатационной документации завода-изготовителя

176 колея К

Расстояние между вертикальными осями, проходящими через середины опорных поверхностей ходового устройства, измеренное перпендикулярно к продольной оси подъемника

177 дорожный просвет П

Кратчайшее расстояние между опорной плоскостью и самой нижней точкой ходового устройства подъемника

178 передний угол свеса γ1

Угол, образованный между горизонтальной плоскостью рабочей площадки и линией, образованной по касательной внешнего диаметра крайнего переднего колеса и крайней передней точки базового шасси

179 задний угол свеса γ2

Угол, образованный между горизонтальной плоскостью рабочей площадки и линией, образованной по касательной внешнего диаметра крайнего заднего колеса и крайней задней точки базового шасси

180 минимальный радиус поворота R

Радиус окружности, описываемой внешним передним колесом подъемника, повернутым на максимальный угол, при изменении направления движения

181 опорный контур

Контур, образуемый горизонтальными проекциями прямых линий, соединяющих вертикальные оси опорных элементов подъемника (колеса и/или опорные элементы)

182 размеры опорного контура

Расстояния между вертикальными осями опорных элементов, измеренные в продольном (В0) и поперечном (К0) направлениях

-

183 ребро опрокидывания

Условная линия, проходящая через два опорных элемента подъемника, образующих опорный контур

184 продольный уклон рабочей площадки bпр

Угол между горизонтальной плоскостью и плоскостью рабочей площадки, на которую устанавливают подъемник, измеренный в продольном направлении

185 поперечный уклон рабочей площадки bп

Угол между горизонтальной плоскостью и плоскостью рабочей площадки, на которую устанавливают подъемник, измеренный в поперечном направлении

186 преодолеваемый продольный уклон Iпр

Максимальный угол, который может преодолевать подъемник при движении в продольном (по ходу движения) направлении Iпр

187 преодолеваемый поперечный уклон Iп

Максимальный угол, который может преодолевать подъемник при движении в поперечном направлении Iп

188 время подъема рабочей платформы tп

Время, необходимое для подъема рабочей платформы на номинальную высоту Hном со скоростью подъема vп из положения для доступа

-

189 время перевода подъемника в транспортное (рабочее) положение tтp

Время, необходимое для приведения подъемника в транспортное положение из рабочего и обратно

-

190 время изменения вылета tB

Время, необходимое для изменения вылета от наименьшего до номинального при нахождении на рабочей платформе груза максимальной расчетной массы

-

191 частота вращения поворотной рамы ω

Угловая скорость вращения поворотной рамы в установившемся режиме

-

192 угол поворота рабочего оборудования a

Максимальный угол поворота рабочего оборудования от одного крайнего положения до другого

-

193 транспортная скорость vтр

Наибольшая транспортная скорость движения подъемника по дорогам общего назначения

-

194 скорость передвижения подъемника с грузом на рабочей платформе vг

Наибольшая допустимая скорость передвижения подъемника в расчетном безопасном положении рабочего оборудования в соответствии с требованиями эксплуатационной документации

-

195 скорость подъема (опускания) рабочей платформы vп

Скорость движения по вертикали рабочей платформы в установившемся режиме

-

196 скорость изменения вылета vB

Скорость движения по горизонтали рабочей платформы в установившемся режиме.

Примечание - Скорость движения определяют при изменении вылета от наименьшего до номинального при нахождении на рабочей платформе груза максимальной расчетной массы и установке подъемника на горизонтальной рабочей площадке

-

197 скорость плавного перемещения рабочей платформы vп.п

Наименьшая скорость плавного движения рабочей платформы с грузом максимальной расчетной массы перед остановкой или началом движения

-

198 контрольный расход топлива в транспортном режиме Рт

Нормированный расход топлива базового шасси при транспортировании подъемника

РТ = T/S, -

где Т - количество израсходованного топлива;

S - нормированная длина пути (как правило, 100 км)

-

199 расход топлива на работу рабочего оборудования

Количество топлива, необходимое на единицу рабочего времени (машино-час)

-

* Относятся к рабочим движениям.

Примечание - Схемы, иллюстрирующие определения, не определяют конструкцию подъемника.



Алфавитный указатель терминов

База

175

Блокировка подъема выносных опор

135

Блокировка рабочих движений

136

Блок канатный

132

Блок уравнительный

133

Вращение

11

Время изменения вылета

190

Время перевода подъемника в транспортное (рабочее) положение

189

Время подъема рабочей платформы

188

Выключатель концевой

137

Выключатель упругих подвесок

87

Вылет номинальный

158

Вылет от ребра опрокидывания

160

Вылет под мост номинальный

159

Высота

173

Высота подъема номинальная

154

Высота подъема рабочая

155

Габарит задний рабочего оборудования

174

Габариты

170

Глубина опускания номинальная

156

Глубина опускания рабочая

157

Грузоподъемность номинальная

161

Давление рабочей жидкости в гидросистеме

169

Длина

171

Домкрат

89

Защита координатная

150

Защита подъемника от приближения к ЛЭП

149

Зона рабочая

17

Испытания динамические

27

Испытания статические

26

Кабина машиниста

84

Колея

176

Контур опорный

181

Коэффициент устойчивости

35

Лебедка

126

Лебедка барабанная

127

Лебедка с канатоведущим шкивом

128

Лестница

113

Люк

108

Масса конструктивная

163

Масса полная

162

Мачта

98

Машинист подъемника

8

Металлоконструкция

25

Механизм изменения вылета

121

Механизм изменения длины подъемного оборудования

123

Механизм поворота

122

Механизм подъема

120

Механизм телескопирования

124

Механизм (устройство) стационарно установленный

119

Момент восстанавливающий

165

Момент опрокидывающий, создаваемый грузом максимальной массы

164

Мощность удельная

168

Мощность установленная

167

Нагрузка ветровая

30

Нагрузка ветровая при рабочем положении подъемника

31

Нагрузка динамическая

29

Нагрузка на оси

166

Нагрузка статическая

28

Оборудование подъемное

5

Оборудование рабочее

4

Ограждение

109

Ограждение стационарное

110

Ограждение съемное

111

Ограничитель ветровой нагрузки

138

Ограничитель предельного груза

139

Ограничитель рабочей зоны

140

Опора выносная

88

Опускание

10

Оси раздвижные

90

Передвижение

14

Перемещение плавное рабочей платформы

16

Платформа рабочая

6

Платформа рабочая нераздвижная

103

Платформа рабочая поворотная (неповоротная)

105

Платформа рабочая раздвижная

104

Платформа рабочая электроизолированная

106

Площадка рабочая

21

Поворот

12

Подъем

9

Подъемник автомобильный

38

Подъемник гидравлический

75

Подъемник гусеничный

45

Подъемник короткобазовый

40

Подъемник мачтового типа

62

Подъемник механический

77

Подъемник на базе электро- или автопогрузчика

42

Подъемник на специальном шасси

39

Подъемник неповоротный

72

Подъемник неполноповоротный

71

Подъемник неэлектроизолированный

67

Подъемник передвижной

50

Подъемник передвижной механизированный

52

Подъемник передвижной на колесном ходу

51

Подъемник передвижной немеханизированный

53

Подъемник пневмоколесный

41

Подъемник поворотный

69

Подъемник полноповоротный

70

Подъемник прицепной

46

Подъемник прицепной автомобильного типа

48

Подъемник прицепной на железнодорожной платформе

49

Подъемник прицепной на колесном ходу

47

Подъемник рельсовый

43

Подъемник самоходный

36

Подъемник самоходный на гусеничном ходу

44

Подъемник самоходный на колесном ходу

37

Подъемник с комбинированной стрелой

59

Подъемник с комбинированным приводом

78

Подъемник с мачтой изменяемой длины

64

Подъемник с мачтой фиксированной длины

63

Подъемник с неповоротной рабочей платформой

74

Подъемник с нераздвижной рабочей платформой

65

Подъемник со стрелой вертикального телескопирования

60

Подъемник со стрелой пантографного типа

61

Подъемник со стрелой фиксированной длины

56

Подъемник с поворотной рабочей платформой

73

Подъемник с рабочей платформой

1

Подъемник с рабочей платформой мобильный

2

Подъемник с раздвижной рабочей платформой

66

Подъемник стационарный

54

Подъемник с телескопической стрелой

58

Подъемник стреловой

55

Подъемник с шарнирно-сочлененной стрелой

57

Подъемник электрический

76

Подъемник электроизолированный

68

Пол

107

Положение для доступа

20

Положение рабочее

18

Положение транспортное

19

Прицеп

79

Проем

112

Просвет дорожный

177

Пульт управления

114

Пульт управления выносной

117

Пульт управления дистанционный

118

Пульт управления опорными элементами

115

Пульт управления рабочим оборудованием

116

Радиус поворота минимальный

180

Размеры опорного контура

182

Рама опорная

81

Рама поворотная

82

Расход топлива контрольный в транспортном режиме

198

Расход топлива на работу рабочего оборудования

199

Ребро опрокидывания

183

Регистратор параметров работы подъемника

151

Секция

99

Секция верхняя

102

Секция нижняя

100

Секция промежуточная

101

Система управления рабочими движениями

125

Скорость изменения вылета

196

Скорость передвижения подъемника с грузом на рабочей платформе

194

Скорость плавного перемещения рабочей платформы

197

Скорость подъема (опускания) рабочей платформы

195

Скорость транспортная

193

Состояние исправное

23

Состояние работоспособное

24

Средство видеонаблюдения за рабочей платформой с грузом

153

Средство связи

152

Стабилизатор боковой устойчивости

86

Стрела

91

Стрела вертикального телескопирования

96

Стрела комбинированная

95

Стрела пантографного типа

97

Стрела телескопическая

94

Стрела фиксированной длины

92

Стрела шарнирно-сочлененная

93

Телескопирование

13

Тормоз

129

Тормоз дисковый

131

Тормоз колодочный

130

Транспортирование

15

Угол поворота рабочего оборудования

192

Угол свеса задний

179

Угол свеса передний

178

Указатель наклона

141

Указатель скорости ветра

142

Уклон преодолеваемый поперечный

187

Уклон преодолеваемый продольный

186

Уклон рабочей площадки поперечный

185

Уклон рабочей площадки продольный

184

Устойчивость

32

Устойчивость грузовая

33

Устойчивость собственная

34

Устройство аварийной остановки привода

144

Устройство опорно-поворотное (ОПУ)

83

Устройство опускания рабочей платформы в аварийном режиме

143

Устройство ориентации рабочей платформы (следящая система)

145

Устройство остановки рабочих движений

146

Устройство подачи светового или звукового сигнала

147

Устройство (прибор) безопасности

134

Устройство ходовое

80

Фиксатор выносных опор

148

Цикл рабочий

22

Частота вращения поворотной рамы

191

Часть составная

7

Шасси базовое

3

Ширина

172

Элементы опорные

85





СОДЕРЖАНИЕ



Ключевые слова: подъемник с рабочей платформой, термины, определения







© 2013 Ёшкин Кот :-)
