МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР Управление по технике безопасности и промышленной санитарии





ИНСТРУКЦИЯ
ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ ПРИМЕНЕНИИ
СТРОИТЕЛЬНО-МОНТАЖНЫХ ПИСТОЛЕТОВ В
ОРГАНИЗАЦИЯХ МИНЭНЕРГО СССР







Москва 1982







СОДЕРЖАНИЕ





СОГЛАСОВАНО: Отделом охраны труда ЦК профсоюза рабочих электростанций и электро- технической промышленности письмом от 06.01.82 № 04-12/688п

УТВЕРЖДАЮ: Начальник Управления по технике безопасности и промышленной санитарии Минэнерго СССР ГАДЖИЕВ Р.А. "15" января 1982 г.



Работа подготовлена сектором техники безопасности Куйбышевского филиала института Оргэнергострой

Составители: М.Н. Роговой, Т.С. Клюжева

В инструкции изложены общие требования безопасности для инженерно-технических работников и рабочих при организации производства работ с применением строительно-монтажных пистолетов, меры безопасности непосредственно при производстве работ с пистолетами, а также правила перевозки, хранения, учета и выдачи пистолетов и патронов к ним.

Инструкция предназначена для работающих поршневыми монтажными пистолетами и инженерно-технических работников строительно-монтажных организаций Минэнерго СССР.

ВВЕДЕНИЕ

В энергетическом строительстве при производстве электромонтажных, санитарно-технических и других работ до последнего времени применялись пистолеты СМП-1 и СМП-3м.

В настоящее время эти пистолеты сняты с производства и заменены более безопасными в работе - монтажными поршневыми пистолетами типа ПЦ-52, при применении которых производится не пристреливание, а забивание дюбеля.

При производстве строительно-монтажных и электромонтажных работ используются также и другие инструменты поршневого типа (ОДП-6, ударные колонки УК-6, прессы ППО-95м), принцип действия которых аналогичен принципу действия пистолета типа ПЦ-52.

При разработке настоящей Инструкции учтены требования "Инструкции по технике безопасности при работе строительно-монтажными пистолетами", утвержденной Минэнерго СССР 11.02.1970г. и "Инструкции по эксплуатации монтажного поршневого пистолета ПЦ-52-1", разработанной Всесоюзным государственным научно-исследовательским и проектным институтом ВНИИпроектэлектромонтаж.

Инструкция разработана для операторов, применяющих пистолеты поршневого действия типа ПЦ-52, и инженерно-технических работников, организующих производство этих работ.

С введением в действие настоящей Инструкции утрачивает силу "Инструкция по технике безопасности при работе строительно-монтажными пистолетами", утвержденная Минэнерго СССР 11.02.1970 г.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Работы со строительно-монтажными поршневыми пистолетами относятся к категории работ с повышенной опасностью и их следует выполнять в соответствии с требованиями СНиП III-4-80 "Техника безопасности в строительстве".

Указанные работы должны выполняться только по наряду-допуску, выдаваемому лицом административно-технического персонала (по должности не ниже мастера) той организации, которая на данном участке (объекте) производит работу с применением строительно-монтажного пистолета.

Список лиц, имеющих право выдачи нарядов-допусков, утверждается руководителем этой организации.

1.2. К работе пистолетами типа ПЦ-52 допускаются лица не моложе 18 лет, имеющие образование не ниже 7 классов и квалификацию не ниже 3-го разряда, проработавшие на строительно-монтажных работах не менее 1 года.

1.3. Перед допуском к работе пистолетом рабочие должны пройти предварительный медицинский осмотр в соответствии с требованиями приказа № 400 от 30 мая 1969 г. Минздрава СССР, курс специального обучения в учебных комбинатах (пунктах) организации и проверку знаний в квалификационной комиссии, созванной приказом по организации.

1.4. Лицам, прошедшим проверку знаний по безопасной эксплуатации строительно-монтажного пистолета, выдается удостоверение единой формы, утвержденной по Министерству.

Лица, не имеющие удостоверения оператора, к работам с применением пистолета не допускаются.

1.5. Линейные инженерно-технические работники, связанные с организацией работ с применением пистолетов, должны пройти проверку знаний на право безопасной организации указанных работ.

1.6. Работа пистолетом на высоте должна производиться с лесов, изготовленных в соответствии с требованиями ГОСТ 12.2.012-75 ССБТ "Приспособления по обеспечению безопасного производства работ. 0бщие требования" или с подмостей, изготовленных в соответствии с требованиями ГОСТ 24258-80 "Средства подмащивания. Классификация и общие технические требования".

Работа пистолетом с подвесных люлек и телескопических вышек должна производиться с применением предохранительного пояса, соответствующего требованиям ГОСТ 12.4.089-80 ССБТ "Строительство. Пояса предохранительные. Общие технические требования".

Работа пистолетом с приставных лестниц и стремянок запрещается.

1.7. Закрытые помещения, в которых ведутся работы строительно-монтажными пистолетами, необходимо систематически проветривать.

1.8. Операторы, нарушившие требования настоящей Инструкции, должны привлекаться к дисциплинарной ответственности.

Если нарушение привело или могло привести к тяжелому несчастному случаю, виновные привлекаются ч уголовной ответственности.

1.9. Администрация организаций обязана обеспечить операторов и подсобных рабочих средствами индивидуальной защиты:

- рукавицами;

- сигнальными жилетами;

- комплектом средств для защиты головы (рис. 1): защитной каской по ГОСТ 12.4.087-84 ССБТ "Строительство. Каски строительные. Технические требования"; противошумными наушниками ВЦНИИОТ-2 М; защитными очками в соответствии с требованиями ГОСТ 12.4.003-74 "Очки защитные. Типы" или щитками ЩН-7.



Рис.1. Комплект средств для защиты головы оператора и подсобного рабочего: 1 - каска; 2 - защитный щиток ЩН-7; 3 - противошумные наушники



Операторы и подсобные рабочие обязаны пользоваться этими защитными средствами при работе с пистолетом.

2. МЕРЫ БЕЗОПАСНОСТИ ПРИ ПОДГОТОВКЕ И РАБОТЕ СО СТРОИТЕЛЬНО-МОНТАЖНЫМИ ПИСТОЛЕТАМИ

2.1. До начала работы прораб или мастер обязан:

2.1.2. Провести инструктаж оператора и подсобного рабочего на рабочем месте.

2.1.2. Удалить из опасной зоны посторонних лиц.

2.1.3. Обозначить опасные зоны знаками безопасности в соответствии с ГОСТ 12.4.026-76 CCБT "Цвета сигнальные и знаки безопасности".

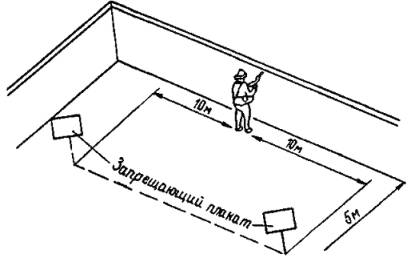

Рис. 2. Обозначение рабочего места оператора



2.1.4. Установить плакаты, запрещающие проход в опасную зону: "Проход запрещен", "Опасная зона". Длина опасной зоны должна быть 10 м по обеим сторонам от места забивки дюбеля, глубина от поверхности пристрелки - 5 м (рис. 2).

2.1.5. При необходимости работы во взрыво- и пожароопасных помещениях получить разрешение на "огневые работы" в соответствии с требованиями "Правил пожарной безопасности при производстве сварочных и других огневых работ на объектах народного хозяйства", утвержденными ГУПО МВД СССР.

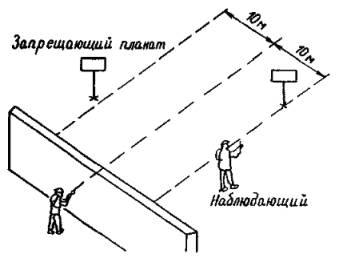

Рис. 3. Обозначение опасной зоны за пристреливаемой конструкцией



2.1.6. Проверить у оператора и подсобного рабочего наличие защитных средств и арматуроискателя (прибора, отделяющего расположение арматуры в железобетонных конструкциях).

2.1.7. Обеспечить рабочее место оператора устойчивыми и огражденными подмостями или лесами.

2.1.8. Смежные помещения освободить от работающих, закрыть на замок и вывесить плакаты "Вход воспрещен".

Выполнение строительно-монтажных работ в помещениях, смежных с тем, в котором производится забивка дюбелей, разрешается только за пределами опасной зоны, при условии ограждения ее запрещающими плакатами и установки поста наблюдающего (рис. 3).

2.2. Допуск оператора к работе производится прорабом или мастером после проверки мер безопасности, указанных в наряде-допуске и п.2.1. настоящей Инструкции.

2.3. Перед началом работы с пистолетом оператор обязан:

2.3.1. Получить со склада пистолет, дюбели и патроны но более дневной нормы, предварительно проверив на месте получения исправность блокировок пистолета, исключающих случайный выстрел. Открыть и закрыть пистолет, при этом направитель должен утапливаться без заеданий и быстро возвращаться в исходное положение.

2.3.2. Пройти инструктаж на рабочем месте.

2.3.3. Совместно с прорабом или мастером ознакомиться с конкретным расположением мест монтажа оборудования, осмотреть строительные конструкции, в которые должны забиваться дюбели, обратив внимание на материал строительного основания.

2.3.4. Проверить простукиванием стены и перекрытия на отсутствие пустот, заштукатуренных отверстий и гнезд.

2.3.5. Проверить арматуроискателем конструкцию на отсутствие арматуры в местах забивки дюбелей.

2.3.6. После полной подготовки рабочего места зарядить пистолет непосредственно у места пристрелки и произвести несколько пристрелочных выстрелов.

2.4. Работа с пистолетом, как правило, должна выполняться одним оператором.

Крепление крупногабаритных изделий производится оператором и подсобным рабочим. Для поддерживания пристреливаемой детали подсобный рабочий должен пользоваться приспособлением с удлиненной рукояткой, при этом безопасность работы с пистолетом обеспечивается нахождением оператора и подсобного рабочего в безопасной зоне (рис. 4) и устойчивым положением пистолета.

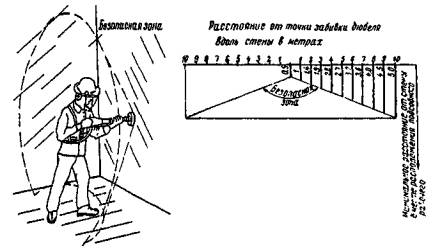

Рис. 4. Безопасная зона оператора и подсобного рабочего



Передавать пистолет другим лицам, не имеющим удостоверения на право работы с ним, запрещается.

2.5. В момент выстрела должно обеспечиваться правильное и устойчивое положение как оператора, так и пистолета, которые достигаются применением следующих приемов в работе:

2.5.1. При забивке дюбеля в вертикальную плоскость (колонну, стену) пистолет должен находиться на уровне груди оператора, а его голова и ноги на расстоянии от стены, равном длине пистолета.

2.5.2. В момент выстрела располагать пистолет так, чтобы его ось была перпендикулярна поверхности строительного основания.

2.5.3. При забивке дюбелей в пол оператор должен стоять на устойчивой подставке высотой не менее 100 км.

2.5.4. Расстояние от места пристрелки до пола должно быть не менее 250 мм, а от места пристрелки до потолка - не менее 450 мм.

2.6. Во время работы оператор обязан:

2.6.1. Перед забивкой дюбелей в стальные основания проверять материал и твердость основания (острие дюбеля должно оставлять царапину на поверхности).

2.6.2. Следить, чтобы в момент выстрела рука подсобного рабочего, поддерживающего пристреливаемую деталь, находилась не ближе 150 мм от точки забивки дюбеля.

2.6.3. Выдерживать следующие расстояния от точки забивки дюбеля до края строительного основания и пристреливаемой к нему детали:

Строительное основание:

бетон, кирпичная кладка - не менее 100 мм;

сталь - не менее 15 мм.

Пристреливаемая деталь:

сталь, алюминий - не менее 10 мм;

дерево, пластмасса - не менее 15 мм.

2.7. При "осечке" (не произошел выстрел) оператор, не открывая пистолет, должен повторно 2-3 раза оттянуть спусковой рычаг, а при повторной "осечке" выдержать прижатым пистолет 60 с, открыть его и шомпольным извлекателем удалить патрон.

2.8. При забивке дюбеля на недостаточную глубину оператору следует направителем надвинуть пистолет на шляпку дюбеля и произвести добавочный выстрел, дюбелъ при этом должен поджать пристреливаемую деталь.

2.9. Оператору запрещается:

2.9.1. Приступать к работе без наряда-допуска и инструктажа.

2.9.2. Работать без индивидуальных средств защиты.

2.9.3. Во взрыво- и пожароопасных помещениях работать пистолетом без разрешения на "огневые работы".

2.9.4. Работать неисправным пистолетом.

2.9.5. Устранять или изменять блокировочно-предохранительный механизм пистолета.

2.9.6. Производить выстрел без дюбеля.

2.9.7. Применять дюбели не заводского изготовления.

2.9.8. Использовать пистолет не по назначению.

2.9.10. Направлять пистолет на себя или других лиц, независимо от того, заряжен он или нет.

2.9.11. Использовать патроны большей мощности, чем указано в инструкции по эксплуатации пистолета.

2.9.12. Забивать дюбели в строительные конструкции, имеющие внутренние пустоты и отверстия (керамзитобетон, пустотные междуэтажные перекрытия); в не затвердевший бетон; хрупкие конструкции и материалы, дающие острые осколки (керамика, чугун и т.д.) и твердые, вызывающие разрушение дюбеля (гранит, базальт, закаленная сталь и т.д.).

2.9.13. Забивать дюбели в стальные конструкции толщиной менее 5 мм и основания из бетона и кирпича, толщина которых менее длины дюбеля плюс 30 мм.

2.9.14. Использовать для пристрелки деталей и конструкций предварительно выполненные в них отверстия.

2.9.15. Забивать дюбели в легко пробиваемые строительные материалы (пластмассу, дерево, сухую штукатурку, гипсолит, а также в стыки и швы строительных конструкций).

2.9.16. Переносить заряженный пистолет с места на место.

2.9.17. Разряжать пистолет раньше, чем через 60 с после спуска курка, если выстрел не произошел.

2.9.18. При работе с патронами ударять, волочить, толкать, бросать тару с патронами и хранить патроны вблизи отопительных приборов и открытого огня.

2.9.19. Перед выстрелом прижимать пистолетом к строительному основанию неточно изготовленные и деформированные конструкции.

2.9.20. Оставлять без надзора даже на короткое время пистолет и патроны к нему.

2.9.21. Передавать пистолет кому-либо, за исключением инструкторов и инженерно-технических работников, имеющих удостоверения на право руководства работами по пристрелке, и заведующего складом.

2.10. Оператору разрешается производить только частичную разборку, сборку и замену деталей, имеющихся в комплекте запасных частей пистолета, в соответствии с требованиями заводской инструкции.

Все остальные виды ремонта оператору производить запрещается.

2.11. При необходимости ремонта и профилактического осмотра строительно-монтажного пистолета полную разборку и ремонт имеет право производить только обученный ремонтный персонал.

2.12. При совмещении забивки дюбелей пистолетом с производством других видов работ (на одном участке, этаже, помещении) переносный инвентарный чемодан с пистолетом и дневной нормой патронов необходимо запирать на замок.

Открывать инвентарный чемодан разрешается только на время, необходимое для перекладки патронов в подсумок.

2.13. При работе на высоте оператору необходимо прикреплять пистолет к поясу комплектным ремнем, исключающим случайное падение пистолета.

При переходе оператора с одного места работы на другое пистолет необходимо носить на ремне, прикрепляя его карабином к кольцу портупеи.

3. ПЕРЕВОЗКА, ХРАНЕНИЕ, УЧЕТ И ВЫДАЧА ПИСТОЛЕТОВ И ПАТРОНОВ К НИМ

3.1. Перевозку пистолетов разрешается производить любым видом транспорта.

3.2. Патроны необходимо перевозить в специальных ящиках в сопровождении ответственного лица.

Запрещается перевозить патроны вместе с пассажирами, а также легковоспламеняющимися и пожароопасными грузами. Шоферы и другие лица, участвующие в перевозке, должны быть проинструктированы о порядке погрузки и перевозки патронов.

Во время перевозки патронов курить запрещается.

3.3. На автомашинах, перевозящих патроны, должны быть выставлены предупредительные красные флажки.

3.4. Хранение патронов необходимо производить в условиях, предотвращающих порчу, взрывание (воспламенение) и хищение.

3.5. Па монтажных участках строительно-монтажные пистолеты и патроны к нам должны храниться раздельно в кладовых, в запираемых стальных шкафах (ящиках).

3.6. Помещения, в которых хранятся пистолет и патроны в нерабочее время, при наличии общей охраны территории должны запираться и опечатываться.

При отсутствии охраны на участке пистолет и патроны подлежат сдаче под военизированную охрану по специальной книге.

3.7. На приобъектных складах разрешается хранить не более 5 кг патронов (12500 шт.) при соблюдении следующих условий:

а) патроны в местах хранения должны находиться в специальном металлическом ящике, оклеенном изнутри войлоком, запирающемся на замок и опечатываемом;

б) запрещается хранить патроны россыпью;

в) металлические ящики с патронами должны храниться в изолированном помещении, доступ в которое может иметь только лицо, назначенное приказом по организации;

г) в помещении, где хранятся патроны, запрещается курить, разводить открытый огонь и хранить пожароопасные материалы.

3.8. Выдавать и принимать пистолеты имеет право только ответственное лицо, назначенное приказом по организации, под расписку в "Книге регистрации выдачи и приемки пистолетов" (прил. 1) в обмен на талон-заменитель (прил. 2).

3.9. Патроны к пистолету должны выдаваться оператору по раздаточно-сдаточной ведомости (прил. 3).

3.10. Основанием для выдачи пистолета и патронов оператору служит приказ руководителя организации о допуске к работе с пороховым инструментом (пистолетом) и наряд-допуск (прил. 4).

3.11. Оператор обязан ежедневно после окончания работы или во время перерыва сдавать в кладовую (склад) независимо от удаленности объекта пистолет, неизрасходованные патроны (осечки) и гильзы.

3.12. Сдаваемый оператором пистолет должен быть вычищен и смазан.

3.13. При вскрытии упаковки и применении патронов "бокового" огня необходимо избегать обжатия закраин гильз.

При распаковке и упаковке патронов необходимо применять прилагаемый к патронам специальный нож (типа консервного) или инструменты, изготовленные из цветных металлов, не дающие искры при ударе.



Приложение 1



Форма книги регистрации выдачи и приемки пистолетов



КНИГА РЕГИСТРАЦИИ ВЫДАЧИ И ПРИЕМКИ ПИСТОЛЕТОВ



(Наименование организации)

Выдача пистолета									Возврат пистолета
№ п/п	Дата	Фамилия, имя, отчество оператора, получившего пистолет		Тип и заводской номер пистолета		Номер наряда-допуска	Расписка оператора в получении пистолета		Дата	Тип и заводской номер пистолета		Расписка кладовщика (ответственного лица) о возврате пистолета		Не сдан пистолет	Причина не сдачи	Примечания
1	2	3		4		5	6		7	8		9		10	11	12



Приложение 2

Форма бланка талона-заменителя



ТАЛОН-ЗАМЕНИТЕЛЬ





Приложение 3

Форма бланка раздаточно-сдаточной ведомости на патроны к строительно-монтажному пистолету



РАЗДАТОЧНО-СДАТОЧНАЯ ВЕДОМОСТЬ № ________ НА ПАТРОНЫ К СТРОИТЕЛЬНО-МОНТАЖНОМУ ПИСТОЛЕТУ



(наименование организации)   Патроны (группа №      ) _________
Выдача патронов						Возврат патронов
№ п/п	Дата	Фамилия, имя, отчество оператора, получившего патроны	Номера наряда-допуска	Количество отпущенных патронов	Расписка оператора в получении патронов	Дата	Неизрасходованных патронов	Патронов, давших осечку	Расход патронов по данным наряда-допуска №	Всего	Расписка кладовщика о возврате патронов	Не сдано патронов	Причина не сдачи
1	2	3	4	5	6	7	8	9	10	11	12	13	14





Приложение 4

Форма наряда-допуска
